Boccola Iniettori Diesel: Guida Completa per la Diagnosi e la Manutenzione

Gli iniettori diesel rappresentano componenti di fondamentale importanza nei motori common rail, giocando un ruolo significativo nel garantire un'efficienza ottimale nel consumo di carburante e una notevole riduzione delle emissioni inquinanti. Nonostante la loro robustezza, questi dispositivi possono essere soggetti a guasti che influenzano in maniera diretta e negativa le prestazioni complessive del motore. Quando si verificano problematiche quali difficoltà nell'avviamento del motore o, in casi più gravi, l'arresto improvviso del veicolo diesel, la causa sottostante può spesso essere ricondotta a un malfunzionamento specifico degli iniettori.

Prima di addentrarsi in test diagnostici più specifici e approfonditi sugli iniettori, è essenziale procedere con una verifica preliminare mirata a escludere altre possibili cause di malfunzionamento del motore. Queste possono includere, ad esempio, la presenza di sensori difettosi che inviano dati errati alla centralina, oppure problemi legati alla valvola EGR (Exhaust Gas Recirculation), la quale, se bloccata o malfunzionante, può compromettere la combustione e le prestazioni. Questo approccio sistematico permette di isolare il problema e di evitare interventi superflui o diagnosi errate che potrebbero comportare costi e tempi di riparazione aggiuntivi.

Il Ruolo Critico degli Iniettori nel Sistema Common Rail

Per comprendere appieno l'importanza della boccola iniettori e la necessità di una diagnosi accurata, è utile richiamare il funzionamento del sistema common rail. In questo sistema, il carburante diesel viene mantenuto ad alta pressione in un condotto comune (il "rail") e da qui distribuito a ciascun iniettore. Gli iniettori sono valvole ad azionamento elettronico che spruzzano il carburante finemente nebulizzato direttamente nella camera di combustione, in tempi e modi estremamente precisi, per ottimizzare il processo di combustione. Questa precisione è fondamentale per massimizzare la potenza del motore, ridurre i consumi e minimizzare la produzione di sostanze inquinanti.

Il termine "boccola iniettori" può riferirsi a diversi aspetti a seconda del contesto. In un senso più ampio, si può intendere l'alloggiamento meccanico in cui l'iniettore è montato nel motore, oppure componenti specifici che garantiscono la tenuta e il corretto posizionamento dell'iniettore. Un corretto accoppiamento tra l'iniettore e il suo alloggiamento, garantito spesso da boccole o guarnizioni, è cruciale per prevenire perdite di carburante o di compressione, che potrebbero compromettere seriamente l'efficienza e l'integrità del motore.

Controllo delle Connessioni Elettriche: Il Primo Passo Diagnostico

Un controllo iniziale e fondamentale nell'ambito della diagnosi degli iniettori diesel riguarda le connessioni elettriche. Gli iniettori, essendo componenti elettronici, dipendono da un flusso di corrente costante e ininterrotto per il loro corretto funzionamento. Un cortocircuito in questi componenti, o un'interruzione nel cablaggio che li alimenta, può avere ripercussioni significative, portando alla disfunzione di tutti gli iniettori collegati alla stessa linea o, in casi più gravi, impedendo completamente l'avviamento del motore. È quindi indispensabile ispezionare visivamente i connettori e i cablaggi alla ricerca di segni di usura, corrosione, o danni fisici che potrebbero indicare un problema di natura elettrica.

Questa fase diagnostica non richiede strumenti complessi ma attenzione ai dettagli. Si verifica che i connettori siano saldamente inseriti e che i fili non presentino interruzioni o danneggiamenti evidenti. Anche una semplice ossidazione sui contatti può alterare la resistenza elettrica e influenzare il segnale che raggiunge l'iniettore, causandone un funzionamento irregolare o assente.

La Resistenza Interna dell'Iniettore: Un Parametro Critico

La resistenza interna dell'iniettore è un parametro critico che fornisce informazioni preziose sullo stato di salute del componente. Questo valore varia in modo significativo a seconda della tipologia di iniettore installato nel veicolo: si distinguono principalmente gli iniettori elettromagnetici e quelli piezoelettrici, ciascuno con specifiche caratteristiche costruttive e di funzionamento. La temperatura ambientale e quella di esercizio del motore possono anch'esse influenzare leggermente il valore della resistenza.

Per effettuare questo controllo, si utilizza un multimetro impostato sulla scala di misurazione della resistenza (ohm). Si procede misurando la resistenza tra i due terminali elettrici dell'iniettore. I valori di riferimento specifici per il proprio modello di iniettore sono solitamente reperibili nel manuale di officina del veicolo o tramite database tecnici. Se il valore misurato si discosta significativamente da quello nominale, ciò può indicare un problema interno all'iniettore, come un avvolgimento danneggiato o un cortocircuito interno.

Il Controllo dell'Isolamento verso Massa

Un aspetto altrettanto cruciale della diagnostica elettrica è il controllo dell'isolamento tra i fili dell'iniettore e la massa del veicolo. Questo controllo è fondamentale per assicurarsi che non ci sia una continuità indesiderata tra i circuiti interni dell'iniettore e il telaio del veicolo o altre parti metalliche a massa. La presenza di un isolamento corretto è un indicatore della buona integrità elettrica dell'iniettore.

Per eseguire questo test, il multimetro viene nuovamente impostato sulla misurazione della resistenza. Si posiziona un puntale su uno dei terminali elettrici dell'iniettore e l'altro puntale su una parte metallica del motore o del veicolo che sia a massa. In condizioni di isolamento perfetto, il multimetro dovrebbe mostrare una resistenza infinita o un valore estremamente elevato, indicando che non c'è alcun passaggio di corrente verso massa. Se, al contrario, il multimetro mostra un valore di resistenza basso o una continuità, ciò indica un cortocircuito verso massa.

Identificazione e Risoluzione dei Cortocircuiti verso Massa

In presenza di un sospetto corto circuito verso massa, l'obiettivo successivo è localizzare con precisione la provenienza del problema. È necessario determinare se il difetto risiede all'interno dell'iniettore stesso, a causa di un danno all'isolamento interno o di un guasto strutturale, oppure nel cablaggio esterno che collega l'iniettore alla centralina di controllo del motore.

Per isolare il problema, si può scollegare l'iniettore e ripetere il test di continuità verso massa sul connettore del cablaggio. Se il cablaggio, una volta scollegato dall'iniettore, non presenta più continuità verso massa, allora il problema è quasi certamente localizzato all'interno dell'iniettore. Se invece la continuità persiste anche con l'iniettore scollegato, il difetto si trova nel cablaggio e richiederà un'ispezione più approfondita e, eventualmente, la riparazione o la sostituzione del fascio di cavi.

Questo processo di diagnosi è cruciale per mantenere le prestazioni ottimali del motore e per prevenire danni più gravi e costosi. Attraverso i controlli elettrici descritti, è possibile identificare in modo efficace e preciso i problemi relativi agli iniettori, consentendo interventi mirati che risolvano la causa alla radice e ripristinino la piena funzionalità del sistema di alimentazione.

Iniettori Elettromagnetici vs. Iniettori Piezoelettrici: Differenze e Implicazioni Diagnostiche

Approfondire la distinzione tra iniettori elettromagnetici e piezoelettrici è fondamentale per una diagnosi accurata e per comprendere le implicazioni della "boccola iniettori".

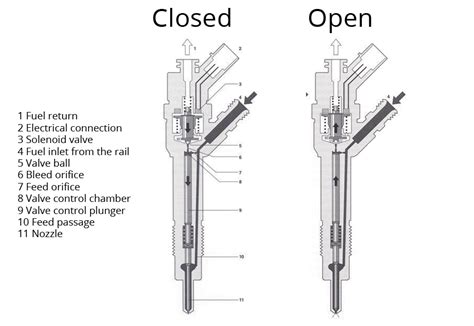

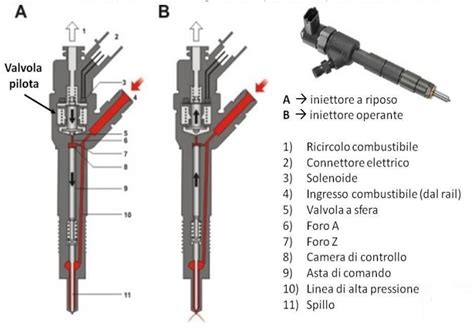

Gli iniettori elettromagnetici (o a solenoide) utilizzano una bobina elettromagnetica che, quando eccitata dalla corrente, genera un campo magnetico. Questo campo sposta un'ancora metallica collegata a una valvola a spillo, aprendo e chiudendo l'orifizio di iniezione. Sono noti per la loro robustezza e costo relativamente contenuto. La loro velocità di risposta è buona, ma non elevatissima. La resistenza interna tipica di un iniettore elettromagnetico è nell'ordine di pochi ohm (ad esempio, 0.5-2 ohm). Un valore troppo alto potrebbe indicare un'interruzione nella bobina, mentre un valore troppo basso un cortocircuito.

Gli iniettori piezoelettrici, invece, sfruttano le proprietà dei materiali ceramici piezoelettrici. Questi materiali hanno la capacità di deformarsi molto rapidamente quando viene applicata una tensione elettrica. Questa deformazione è utilizzata per azionare una valvola a spillo, permettendo iniezioni multiple per ciclo e con una precisione estremamente elevata. Sono più veloci, consentono un maggior numero di iniezioni per ciclo e offrono un controllo più fine della quantità di carburante iniettato, contribuendo a una combustione più pulita ed efficiente. Tuttavia, sono più complessi e costosi. La loro resistenza interna è solitamente molto più alta rispetto agli elettromagnetici (nell'ordine dei Megaohm) o in alcuni casi non è misurabile con un multimetro standard, in quanto il test si focalizza sulla capacità o sull'isolamento. La loro diagnosi spesso richiede attrezzature specifiche in grado di testare la loro capacità o il tempo di risposta.

La "boccola" in entrambi i casi svolge un ruolo cruciale nella tenuta meccanica e nel corretto posizionamento dell'iniettore nella testa cilindri. Una boccola danneggiata o una guarnizione usurata possono causare:

• Perdite di compressione: Se la tenuta non è perfetta, i gas di combustione possono fuoriuscire dalla camera di combustione, riducendo l'efficienza e la potenza del motore.
• Perdite di carburante: Il carburante potrebbe filtrare all'esterno, causando odori sgradevoli, sporco nel vano motore e potenziali rischi di incendio.
• Surriscaldamento dell'iniettore: La mancata dissipazione del calore, dovuta a una boccola mal installata o danneggiata, può compromettere la vita utile dell'iniettore.
• Deterioramento della combustione: Un iniettore non correttamente posizionato potrebbe non spruzzare il carburante nella zona ottimale della camera di combustione.

Ulteriori Test Diagnostici per gli Iniettori Diesel

Oltre ai controlli elettrici, esistono altri test che possono essere eseguiti per diagnosticare problemi agli iniettori diesel.

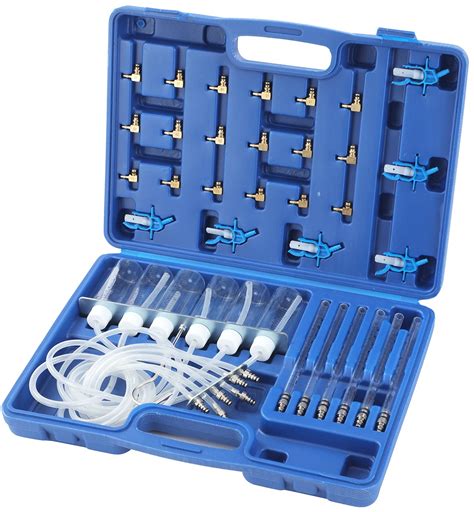

Test di Ritorno (o di Perdita)

Questo test misura la quantità di carburante che ogni iniettore restituisce al serbatoio attraverso il condotto di ritorno. Un iniettore in buone condizioni dovrebbe avere un flusso di ritorno minimo e costante. Se un iniettore restituisce una quantità significativamente maggiore di carburante rispetto agli altri, ciò indica un'usura interna che causa perdite eccessive, compromettendo la pressione di iniezione e l'efficienza. Al contrario, un flusso di ritorno troppo basso potrebbe indicare un'ostruzione.

Per eseguire il test, si collegano dei contenitori graduati ai tubi di ritorno di ogni iniettore. Si avvia il motore per un certo periodo (ad esempio, 2-5 minuti al minimo) e si osserva la quantità di carburante raccolta in ogni contenitore. Le differenze significative tra i contenitori indicano un iniettore difettoso.

Test di Spruzzo (su banco)

Il test di spruzzo viene eseguito in officina su un banco prova specifico per iniettori. L'iniettore viene rimosso dal motore e montato sul banco, dove viene sottoposto a pressioni di esercizio simulate. Questo test permette di valutare:

• Forma e qualità dello spruzzo: Lo spruzzo deve essere fine, uniforme e ben nebulizzato. Un getto disomogeneo, a "pioggia" o con goccioline evidenti indica un ugello otturato o danneggiato.
• Angolo di spruzzo: Deve corrispondere alle specifiche del costruttore.
• Pressione di apertura: La pressione alla quale l'iniettore inizia a spruzzare il carburante.
• Tenuta: Si verifica che l'iniettore non perda carburante a riposo.
• Portata: La quantità di carburante iniettata in un dato tempo.

Questo è il metodo più accurato per valutare la funzionalità meccanica e idraulica dell'iniettore, ma richiede la rimozione del componente dal veicolo.

Controllo della Pressione del Carburante

Sebbene non sia un test diretto sugli iniettori, il controllo della pressione del carburante nel sistema common rail è fondamentale. Una pressione insufficiente può far sì che gli iniettori non ricevano abbastanza carburante per spruzzarlo efficacemente, simulando un malfunzionamento degli iniettori stessi. Questo può essere causato da problemi alla pompa di alta pressione, al regolatore di pressione o a ostruzioni nel sistema di alimentazione.

Manutenzione Preventiva e Durata degli Iniettori

Una corretta manutenzione preventiva può prolungare significativamente la vita utile degli iniettori diesel.

• Qualità del carburante: L'utilizzo di gasolio di alta qualità è cruciale. Carburanti contaminati o con un elevato contenuto di acqua possono causare corrosione e ostruzioni negli ugelli degli iniettori.
• Filtro carburante: La sostituzione regolare del filtro del carburante secondo le indicazioni del costruttore è essenziale per prevenire che impurità e particelle raggiungano e danneggino gli iniettori.
• Additivi per carburante: L'uso occasionale di additivi specifici per la pulizia del sistema di alimentazione può aiutare a mantenere gli iniettori liberi da depositi carboniosi e lacche.
• Stile di guida: Una guida regolare, evitando accelerazioni brusche e lunghi periodi di funzionamento a basso regime, contribuisce a una migliore combustione e riduce la formazione di depositi.

La durata di un iniettore diesel può variare considerevolmente, da 150.000 a oltre 300.000 chilometri, a seconda del modello di veicolo, della manutenzione e delle condizioni di utilizzo. Tuttavia, anche con la migliore manutenzione, gli iniettori sono soggetti a usura nel tempo a causa delle altissime pressioni e temperature a cui sono sottoposti.

Problematiche Comuni Relative alla Boccola Iniettori

Tornando alla "boccola iniettori" nel senso più stretto del componente di accoppiamento meccanico, ci sono diverse problematiche che possono insorgere:

• Usura o danneggiamento della boccola/guarnizione: Il calore e le vibrazioni possono deteriorare la boccola o le guarnizioni di tenuta (spesso rondelle in rame o anelli in PTFE). Questo porta a perdite di compressione o di carburante. Sintomi possono includere un rumore di "sfiato" dal vano iniettori, odore di gasolio nell'abitacolo o nel vano motore, e la presenza di incrostazioni nere (carbonio) attorno alla base dell'iniettore.
• Corrosione o ossidazione: L'esposizione a umidità e agenti chimici può causare corrosione della boccola o dell'alloggiamento, rendendo difficile la rimozione dell'iniettore in caso di necessità e compromettendo la tenuta.
• Serraggio insufficiente o eccessivo: Un serraggio non corretto dell'iniettore nella sua sede può compromettere la tenuta o, al contrario, danneggiare l'iniettore stesso o la testa cilindri. È fondamentale rispettare le coppie di serraggio specificate dal costruttore.
• Bloccaggio dell'iniettore: A volte, a causa dell'accumulo di carbonio o della corrosione, l'iniettore può rimanere "incollato" nella sua sede, rendendo estremamente difficile la sua rimozione senza attrezzi specifici e, in alcuni casi, causando danni irreparabili alla testata.

La sostituzione delle boccole o delle guarnizioni degli iniettori è una procedura delicata che richiede attenzione e attrezzi specifici. È essenziale pulire accuratamente la sede dell'iniettore prima di installare nuove boccole e guarnizioni e utilizzare lubrificanti specifici per facilitare l'installazione e garantire una corretta tenuta. In molti casi, la sostituzione delle guarnizioni è considerata una parte della manutenzione periodica o è raccomandata ogni volta che un iniettore viene rimosso e reinstallato.

La diagnosi e il controllo degli iniettori diesel, inclusa l'integrità delle loro boccole e guarnizioni, sono cruciali per mantenere le prestazioni ottimali del motore. Attraverso i controlli elettrici descritti, unitamente a test meccanici e visivi, è possibile identificare e risolvere i problemi relativi agli iniettori, evitando così danni più gravi al motore, garantendo al contempo un funzionamento efficiente, una riduzione delle emissioni e una maggiore affidabilità del veicolo nel lungo termine.
