Il sistema delle sospensioni di un veicolo è fondamentale per garantire la sicurezza, il comfort e la maneggevolezza. Uno dei componenti chiave di questo sistema sono i braccetti oscillanti, noti anche come braccetti trapezoidali o braccetti di controllo. Questi elementi collegano il telaio del veicolo ai mozzi delle ruote, permettendo alle ruote di muoversi verticalmente in risposta alle irregolarità della strada, mantenendo al contempo l'allineamento corretto. La Fiat Marea, un modello che ha servito molti automobilisti, come molti altri veicoli, si affida a questi componenti per il suo corretto funzionamento.
Comprendere i Braccetti Oscillanti

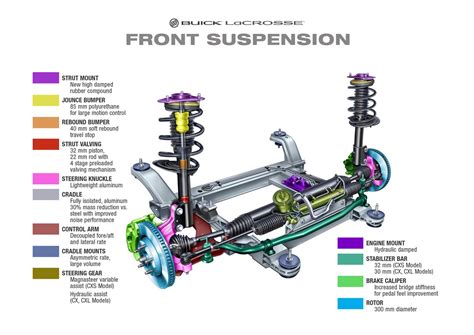

I braccetti oscillanti sono parte integrante del sistema di sospensione di un'automobile. La loro funzione principale è quella di fornire un punto di ancoraggio per le ruote, consentendo loro di muoversi su e giù indipendentemente dalla carrozzeria. Questo movimento è essenziale per assorbire gli urti provenienti dalla strada, mantenendo gli pneumatici a contatto con l'asfalto e garantendo una guida fluida.
Il tipo specifico di braccetto oscillante menzionato, il "Braccio trasversale oscillante", è progettato per consentire il movimento trasversale e verticale della ruota. Questo design è cruciale per mantenere la geometria delle sospensioni corretta durante le curve e le frenate, influenzando direttamente la stabilità e la tenuta di strada del veicolo.
Specifiche Tecniche del Braccetto per Fiat Marea
Il braccetto oscillante anteriore sinistro compatibile con Fiat Marea e Marea Weekend presenta specifiche tecniche precise che ne determinano l'applicabilità e le prestazioni. Un esempio di queste specifiche include:
- Tipo braccio oscillante: Braccio trasversale oscillante. Questa designazione indica la sua funzione e il modo in cui si collega agli altri componenti della sospensione.
- Peso [g]: 3.400 grammi. Il peso di un componente può influenzare le masse non sospese del veicolo, che a loro volta incidono sulla risposta delle sospensioni.
- Lato montaggio: Assale anteriore Sx (Sinistro). Questo specifica chiaramente dove il componente deve essere installato.
- Calibro conico [mm]: 17 mm. Il calibro conico si riferisce al diametro della parte conica del perno del braccio oscillante, che si inserisce nel mozzo o nel portamozzo. Un diametro preciso è fondamentale per un montaggio sicuro e corretto.
- Materiale: Acciaio. L'acciaio è un materiale comune per i braccetti oscillanti grazie alla sua resistenza, durabilità e costo-efficacia.
Queste caratteristiche sono essenziali per garantire che il braccetto sia compatibile con il sistema di sospensione della Fiat Marea e svolga la sua funzione in modo ottimale.
Compatibilità Estesa: Oltre la Fiat Marea
È interessante notare come alcuni componenti automobilistici, come i braccetti oscillanti, possano essere condivisi tra diversi modelli e marchi, soprattutto all'interno dello stesso gruppo automobilistico o per veicoli che condividono piattaforme meccaniche. L'elenco fornito per il braccetto anteriore sinistro compatibile con Fiat Marea e Marea Weekend include una vasta gamma di modelli Alfa Romeo, tra cui:
- Alfa Romeo 145 (930): Con motorizzazioni che vanno dall'1.4 i.e. (66 KW, 90 PS) all'1.9 JTD (77 KW, 105 PS) e al performante 2.0 16V Quadrifoglio (114 KW, 155 PS). La varietà di motorizzazioni e anni di produzione (dal 1994 al 2001) evidenzia la robustezza e la versatilità di questo componente.
- Alfa Romeo 146 (930): Similmente alla 145, la 146 presenta un'ampia gamma di motorizzazioni compatibili, dal 1.4 i.e. 16V T.SPARK (76 KW, 103 PS) al 2.0 16V T.SPARK (110 KW, 150 PS), coprendo un periodo di produzione dal 1994 al 2001.
- Alfa Romeo 155 (167): Questa serie include motorizzazioni più potenti come il 1.6 16V T.SPARK (88 KW, 120 PS), il 1.9 TD (66 KW, 90 PS), il 2.0 16V Turbo Q4 (140 KW, 190 PS), fino al potente 2.5 V6 (121 KW, 165 PS). Anche per la 155, la compatibilità si estende su diversi anni di produzione, dal 1992 al 1997.
Questa estesa compatibilità suggerisce che i braccetti oscillanti utilizzati su questi modelli condividono caratteristiche strutturali e dimensionali fondamentali, derivando da un design comune o da adattamenti minimi all'interno della stessa famiglia di veicoli del gruppo Fiat (allora anche Alfa Romeo). Comprendere queste interconnessioni può essere utile per la ricerca di ricambi e per la comprensione dell'ingegneria automobilistica.
Cos'è il braccio della sospensione dell'auto e qual è la sua funzione - Siempre Auto
Segnali di Usura e Necessità di Sostituzione
I braccetti oscillanti sono soggetti a usura nel tempo a causa delle continue sollecitazioni a cui sono sottoposti. L'usura può manifestarsi in diverse forme, tra cui il deterioramento dei gommini (silent block) che li collegano al telaio e al mozzo, o l'ovalizzazione del foro in cui alloggia il perno sferico.
I segnali più comuni che indicano la necessità di sostituire i braccetti oscillanti includono:
- Rumori anomali: Specialmente durante il passaggio su dossi, buche o in fase di sterzata, si possono avvertire colpi secchi, cigolii o rumori metallici provenienti dalla zona delle sospensioni. Questi rumori sono spesso causati dai gommini usurati che permettono movimenti anomali dei componenti metallici.
- Vibrazioni al volante: Se il volante vibra in modo anomalo, soprattutto a determinate velocità o durante la frenata, potrebbe essere un segnale di un braccetto oscillante danneggiato o usurato, che compromette la stabilità direzionale.
- Comportamento anomalo dello sterzo: Una sterzata imprecisa, un volante che "tira" da un lato, o una sensazione di instabilità durante la marcia rettilinea o in curva possono indicare problemi ai braccetti.

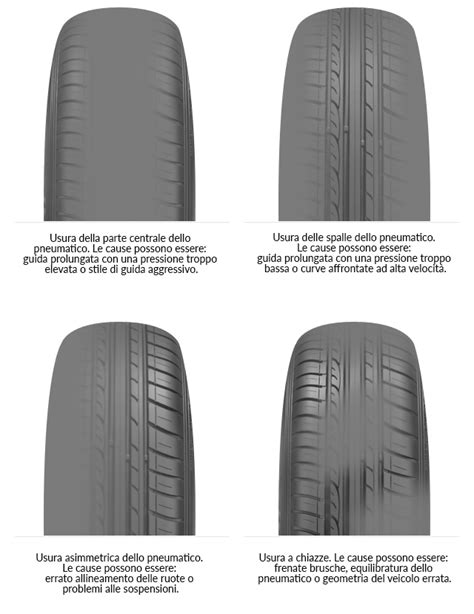

- Usura irregolare degli pneumatici: I braccetti usurati possono alterare l'assetto delle ruote (convergenza e campanatura), causando un consumo anomalo e precoce del battistrada degli pneumatici.
- Perdita di controllo o instabilità: Nei casi più gravi, un braccetto oscillante gravemente danneggiato può portare a una perdita di controllo del veicolo, rendendo la guida pericolosa.
L'Importanza della Sostituzione
La sostituzione tempestiva dei braccetti oscillanti usurati è fondamentale per diverse ragioni:
- Sicurezza: Braccetti in buono stato garantiscono che le ruote rimangano saldamente collegate al veicolo, mantenendo la stabilità e la prevedibilità della guida, specialmente in situazioni critiche come frenate d'emergenza o manovre evasive.
- Manutenzione degli pneumatici: Un corretto allineamento delle ruote, mantenuto dai braccetti in buone condizioni, prolunga la vita utile degli pneumatici e garantisce prestazioni ottimali.
- Comfort di guida: Sospensioni funzionanti correttamente assorbono efficacemente le asperità della strada, offrendo un'esperienza di guida più confortevole.
- Prevenzione di danni maggiori: Ignorare l'usura dei braccetti può portare a danni secondari ad altri componenti della sospensione, come ammortizzatori, giunti omocinetici o scatola dello sterzo, aumentando i costi di riparazione.
Processo di Sostituzione: Considerazioni Chiave

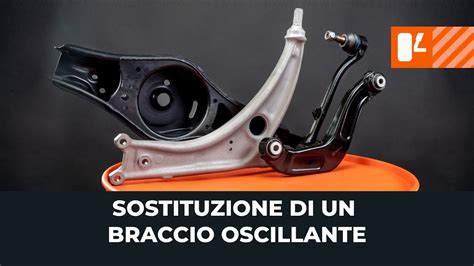

La sostituzione dei braccetti oscillanti è un intervento che richiede precisione e l'uso di attrezzi specifici. Generalmente, il processo prevede:
- Sollevamento del veicolo: L'auto viene sollevata e supportata in modo sicuro su cavalletti.
- Rimozione della ruota: La ruota sul lato interessato viene smontata.
- Scollegamento dei componenti: Il braccetto oscillante viene scollegato da altri elementi della sospensione, come il montante della ruota o la barra stabilizzatrice. Questo può richiedere l'uso di estrattori specifici per i giunti sferici.
- Rimozione del vecchio braccetto: Il braccetto usurato viene rimosso dal telaio.

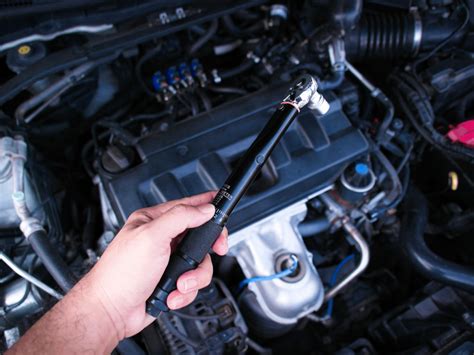

- Installazione del nuovo braccetto: Il nuovo braccetto viene montato, assicurandosi che i gommini siano posizionati correttamente e che i bulloni siano serrati alla coppia specificata.
- Riassemblaggio e controllo: La ruota viene rimontata e il veicolo viene abbassato.
È fondamentale sottolineare che dopo la sostituzione dei braccetti oscillanti (e spesso anche di altri componenti delle sospensioni), è indispensabile eseguire una convergenza delle ruote. Questo perché la geometria delle sospensioni è stata alterata, e un errato allineamento può compromettere la guidabilità, la sicurezza e causare usura prematura degli pneumatici.
Materiali e Durata
Il materiale utilizzato, l'acciaio, è una scelta standard per la sua robustezza. Tuttavia, la durata di un braccetto oscillante dipende da diversi fattori:
- Qualità del componente: Braccetti di marchi rinomati o originali tendono ad avere una maggiore durata.
- Condizioni di guida: Percorrere strade dissestate, buche frequenti o uno stile di guida aggressivo riduce la vita utile del componente.
- Esposizione agli agenti atmosferici: Sale stradale, umidità e agenti corrosivi possono accelerare il deterioramento dei gommini e delle parti metalliche.
La vita utile di un braccetto oscillante può variare notevolmente, ma è comune che necessiti di sostituzione tra i 50.000 e i 100.000 chilometri, a seconda delle condizioni.
Considerazioni sulla Scelta del Ricambio
Quando si sceglie un braccetto oscillante sostitutivo per la Fiat Marea o per i modelli Alfa Romeo compatibili, è importante considerare:
- Compatibilità: Verificare sempre che il codice del ricambio sia corretto per il modello specifico, l'anno di produzione e la motorizzazione del veicolo. L'elenco fornito è un ottimo punto di partenza.
- Qualità: Optare per ricambi di buona qualità da produttori affidabili per garantire durata e sicurezza.
- Kit completi: Alcuni kit di braccetti includono anche i relativi gommini o altri accessori necessari per il montaggio.
La corretta manutenzione e la sostituzione tempestiva dei braccetti oscillanti sono passaggi cruciali per mantenere la Fiat Marea (e i veicoli compatibili) sicura, affidabile e piacevole da guidare. Ignorare i segnali di usura può portare a problemi più seri e costosi.
