La sospensione anteriore rappresenta uno dei componenti fondamentali per garantire la sicurezza attiva, il comfort di guida e la precisione di manovra di qualsiasi autovettura. Nel contesto della Fiat Punto 2ª serie, nota tecnicamente come serie 188, il sistema di sospensione si affida a bracci trasversali oscillanti che giocano un ruolo cruciale nel collegare le ruote al telaio, permettendo il movimento verticale necessario per assorbire le irregolarità del manto stradale. Comprendere il funzionamento e le specifiche tecniche di questi componenti è essenziale per ogni proprietario o operatore del settore che desideri mantenere l'efficienza originale del veicolo.
Specifiche Tecniche e Caratteristiche Costruttive
I bracci oscillanti destinati alla Fiat Punto 2ª serie sono elementi progettati per resistere a sollecitazioni meccaniche costanti. La coppia di bracci oscillanti, compatibile con il modello 188 prodotto dal 1999 al 2012, è realizzata in ghisa, un materiale scelto per la sua elevata resistenza alla compressione e rigidità strutturale. Ogni braccio presenta un peso specifico di 3480 grammi, bilanciato per ridurre le masse non sospese e migliorare la reattività del veicolo.
Il design di questi componenti è del tipo "braccio trasversale oscillante", configurazione standard per l'architettura a ruote indipendenti tipica di questa vettura. Un elemento distintivo di questo kit è che i bracci sono completi di supporti barra stabilizzatrice anteriore, un dettaglio fondamentale poiché l'usura dei gommini di supporto della barra è una delle cause principali di rumori molesti durante la marcia su terreni sconnessi. Il calibro conico di 15 mm assicura un accoppiamento millimetrico con il perno del portamozzo, eliminando qualsiasi gioco che potrebbe compromettere la stabilità dinamica della vettura.
Compatibilità ed Applicazioni sui Motori Punto 188
La versatilità della Fiat Punto 188 si riflette nell'ampia gamma di motorizzazioni che condividono la medesima architettura di sospensione anteriore. La coppia di bracci è perfettamente compatibile con i modelli prodotti tra il 1999 e il 2012, coprendo una vasta selezione di unità propulsive.
Il kit, identificato dai codici originali Fiat 46545660 e 46545661, è compatibile con:
- Fiat Punto (188_) 1.2 16V 80, 1242 ccm, 59 KW, 80 PS, dal 1999 al 2006.
- Fiat Punto (188_) 1.2 60, 1242 ccm, 44 KW, 60 PS, dal 1999 al 2010.
- Fiat Punto (188_) 1.2 Natural Power, 1242 ccm, 44 KW, 60 PS, dal 2003 al 2012.
- Fiat Punto (188_) 1.3 JTD 16V, 1248 ccm, 51 KW, 70 PS, dal 2003 al 2012.
- Fiat Punto (188_) 1.4, 1368 ccm, 70 KW, 95 PS, dal 2003 al 2012.
- Fiat Punto (188_) 1.9 DS 60, 1910 ccm, 44 KW, 60 PS, dal 1999 al 2012.
- Fiat Punto (188_) 1.9 JTD, 1910 ccm, 63 KW, 86 PS, dal 2001 al 2012.
- Fiat Punto (188_) 1.9 JTD, 1910 ccm, 74 KW, 101 PS, dal 2003 al 2012.
- Fiat Punto (188_) 1.9 JTD 80, 1910 ccm, 59 KW, 80 PS, dal 1999 al 2012.
Inoltre, la compatibilità si estende alla versione commerciale, la Fiat Punto Van (188AX), inclusi i modelli 1.2 60, 1.9 D 60 e 1.9 JTD, tutti coperti nel periodo produttivo compreso tra il 2000 e il 2009. Questo garantisce che la robustezza del componente sia testata anche sotto carichi di lavoro più gravosi rispetto all'uso urbano standard.
Come sostituire braccio oscillante anteriore su FIAT PUNTO 2 (188) [AUTODOC]
Dinamica dei Fluidi e Meccanica della Sospensione
Il montaggio della coppia di bracci oscillanti avviene sull'assale anteriore, sia sul lato destro (Dx) che su quello sinistro (Sx), posizionandosi nella parte inferiore del sistema di sospensione. La funzione primaria di questi bracci non è solo quella di sostenere il peso della vettura, ma di vincolare il mozzo ruota in modo che la geometria di sterzo rimanga costante durante tutta l'escursione della sospensione.
Quando il veicolo percorre una curva, le forze laterali vengono trasmesse attraverso il braccio oscillante al telaio. Se i silent block (i giunti in gomma-metallo presenti sui bracci) presentano un'usura eccessiva, si verifica un fenomeno di "sterzo impreciso", dove la ruota può variare la sua incidenza causando una sensazione di galleggiamento del veicolo. I prodotti a marchio kW&HP si distinguono nel settore della tiranteria proprio per la capacità di fornire sistemi di riparazione delle sospensioni auto affidabili e dalla qualità comprovata. L'utilizzo di materiali di alta qualità per le boccole e i giunti sferici garantisce che, anche dopo numerosi chilometri, la risposta dello sterzo rimanga fedele alle impostazioni originali di fabbrica.
L'importanza della Geometria e dell'Allineamento

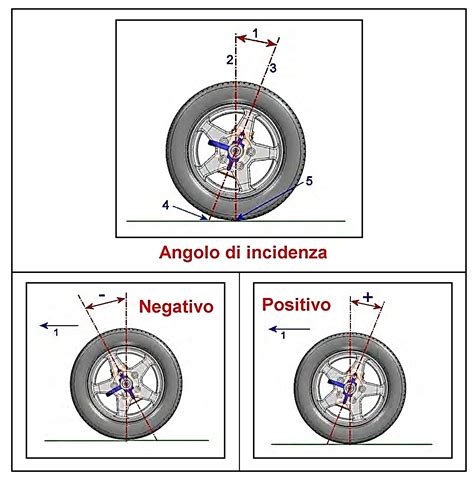

Dopo aver installato una nuova coppia di bracci oscillanti sulla Fiat Punto 2ª serie, è imperativo procedere alla regolazione della convergenza e, se necessario, alla verifica della campanatura (camber). Poiché il braccio oscillante definisce la posizione della ruota rispetto al telaio, anche una minima tolleranza nei fori di fissaggio o una leggera variazione nella lunghezza del braccio rispetto all'originale può alterare in modo significativo l'assetto.
Il corretto montaggio assicura che il pneumatico poggi uniformemente sull'asfalto, evitando fenomeni di usura irregolare (come l'usura a "scalino" o su un solo bordo del battistrada). L'integrazione del supporto della barra stabilizzatrice nel kit del braccio permette di ripristinare simultaneamente anche la rigidezza torsionale dell'avantreno, migliorando il comportamento della vettura nei cambi di direzione repentini. La scelta di componenti in ghisa di alta qualità non è casuale: questo materiale assicura che la deformazione elastica sotto sforzo sia minima, mantenendo inalterata la geometria dinamica definita dai progettisti Fiat durante lo sviluppo del modello 188.
Considerazioni sull'Usura e la Manutenzione Preventiva
La vita utile di un braccio oscillante non è predeterminata, ma dipende fortemente dallo stato del manto stradale percorso e dallo stile di guida del conducente. Le sollecitazioni causate da buche profonde, dossi affrontati ad alta velocità o cordoli presi in manovra possono danneggiare prematuramente il giunto sferico posto all'estremità del braccio.
Un sintomo comune di cedimento del braccio è il classico "cloc-cloc" metallico percepibile su sconnessioni lievi. In presenza di tali rumori, è necessario ispezionare visivamente le cuffie in gomma che proteggono le giunture; se risultano lacerate, il grasso interno fuoriesce e lo sporco penetra all'interno, causando una rapida erosione delle superfici di scorrimento metalliche. Sostituire la coppia di bracci oscillanti, inclusi i supporti barra, è la soluzione ottimale per ripristinare la silenziosità e la sicurezza dell'avantreno in un'unica operazione di officina, riducendo i tempi di fermo macchina e garantendo un comportamento stradale coerente tra il lato destro e il lato sinistro del veicolo.
