Il componente noto come "braccio superiore" nel sistema di sospensione di un veicolo gioca un ruolo fondamentale nel garantire la stabilità, la maneggevolezza e la sicurezza complessiva. Per i veicoli Nissan, in particolare modelli come il "King Cab" e le sue varianti simili prodotte intorno all'anno 1993, la comprensione della sua funzione e delle specifiche tecniche è essenziale per la manutenzione e la riparazione. Questo articolo si propone di esplorare in dettaglio i bracci superiori, partendo da specifiche tecniche concrete fornite per un componente, per poi ampliare l'analisi ai numerosi modelli Nissan che potrebbero impiegarli, concentrandosi sull'anno 1993 e periodi immediatamente circostanti.
Specifiche Tecniche di un Componente Chiave per la Sospensione
Le informazioni raccolte delineano un componente specifico con caratteristiche precise, che servono da punto di partenza per comprendere le esigenze ingegneristiche dei sistemi di sospensione. I criteri dettagliati per questo particolare elemento indicano:
- Materiale: Acciaio. Questo suggerisce una componente progettata per resistere a elevate forze torsionali e di flessione, tipiche delle sollecitazioni a cui è sottoposto il sistema di sospensione. L'acciaio è una scelta comune per la sua robustezza e durabilità.
- Lunghezza filettatura: 25 mm. Questa misura è importante per determinare la profondità di avvitamento o l'interfaccia con altri componenti filettati, come bulloni di regolazione o fissaggi.
- Lunghezza totale: 126 mm. La lunghezza complessiva del componente è cruciale per il suo posizionamento all'interno dell'architettura della sospensione e per garantire gli angoli di movimento corretti.
- Diametro bullone: 18 mm. Un diametro di bullone significativo implica che questo componente è progettato per sopportare carichi pesanti. Questo dato è spesso correlato alla forza strutturale richiesta.
- Passo filettatura: 14x1.5. Questo specifica la distanza tra le creste del filetto (1.5 mm) e il diametro nominale del filetto (14 mm), un dettaglio tecnico critico per la compatibilità con le parti accoppiate.
- Diametro testa: 30 mm. Il diametro della testa del componente (probabilmente un bullone o un perno) indica la superficie di contatto e la distribuzione del carico.
- Stato: Nuovo. Questo indica che le specifiche si riferiscono a un componente in condizioni ottimali, pronto per l'installazione.
Queste metriche, sebbene specifiche, forniscono un quadro della robustezza e della precisione richieste per i componenti che gestiscono il movimento delle ruote rispetto al telaio del veicolo. Il braccio superiore, essendo un elemento di collegamento tra il telaio e il mozzo ruota, deve necessariamente possedere caratteristiche simili di resistenza e precisione dimensionale.
Il Ruolo dei Bracci Superiori nei Veicoli Nissan
I bracci superiori, spesso chiamati anche bracci oscillanti superiori o "wishbones" per la loro forma a triangolo o a lettera A, sono elementi critici del sistema di sospensione a doppio braccio oscillante (double wishbone), una configurazione comune in molti veicoli Nissan, specialmente quelli con impostazioni più orientate alle prestazioni o alla capacità fuoristrada. La loro funzione primaria è quella di collegare il telaio del veicolo al mozzo ruota (dove è fissata la ruota).

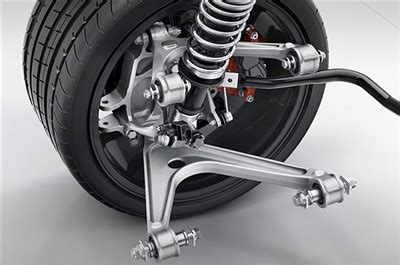

Un sistema di sospensione a doppio braccio oscillante impiega un braccio superiore e un braccio inferiore, entrambi incernierati al telaio tramite boccole e collegati al mozzo ruota tramite giunti sferici (ball joints). Questa configurazione permette al braccio di oscillare verticalmente, assorbendo le irregolarità della strada e mantenendo la ruota il più possibile perpendicolare alla superficie stradale. Il braccio superiore, in particolare, è responsabile del controllo del movimento della parte superiore della ruota e influisce direttamente sull'angolo di camber (l'inclinazione verticale della ruota rispetto al suolo) e sull'angolo di caster (l'inclinazione dell'asse di sterzo).
Per un veicolo come il Nissan "King Cab" del 1993, che spesso indica una cabina estesa di un pick-up, la robustezza di questi componenti è fondamentale. Questi veicoli sono progettati per trasportare carichi e affrontare terreni variabili, sottoponendo il sistema di sospensione a stress significativi. Un braccio superiore ben progettato e costruito con materiali adeguati garantisce che la ruota mantenga la sua posizione ottimale anche in condizioni di carico elevato o su superfici dissestate, contribuendo alla stabilità direzionale e alla precisione dello sterzo.
Modelli Nissan Rilevanti per l'Anno 1993 e Dintorni
L'anno 1993 si colloca in un periodo di transizione e consolidamento per molti marchi automobilistici, e Nissan non fa eccezione. I dati forniti elencano un vasto numero di modelli Nissan prodotti e commercializzati in quegli anni, molti dei quali condividono architetture di sospensione simili o utilizzano componenti con specifiche analoghe. Quando si parla di "bracci superiori Nissan King Cab anno 1993", è utile considerare l'intera famiglia di veicoli commerciali leggeri, pick-up e SUV Nissan di quell'epoca, poiché spesso le parti sono interscambiabili o basate su piattaforme comuni.
Tra i modelli più pertinenti che potrebbero impiegare bracci superiori con specifiche simili a quelle descritte, e che erano attivi o in produzione intorno al 1993, troviamo una serie di veicoli iconici:
Nissan Pick Up (D21): Questa generazione di Pick Up, prodotta dal 1985 al 1997 circa, è una delle candidate più probabili per l'uso del termine "King Cab". Il D21 era disponibile in varie configurazioni, incluse trazioni posteriori e integrali, con una gamma di motorizzazioni che spaziavano dai 1.6L ai 3.0L. Le versioni con trazione integrale (4WD) in particolare, come il PICK UP (D21) 2.4 4WD, PICK UP (D21) 2.5 D 4WD, e PICK UP (D21) 2.7 D 4WD, utilizzavano sistemi di sospensione a doppio braccio oscillante che necessitavano di bracci superiori robusti. Il modello PICK UP (D21) 2.4 4WD, ad esempio, con specifiche riferite fino al 1992, ma con estensioni di produzione, rappresenta un esempio calzante. Le motorizzazioni Z24i, Z24, KA24E, SD25, TD25, TD27, e VG30E sono tutte associate a questa piattaforma.
Nissan Pathfinder I (WD21): Prodotto dal 1985 al 1995, il Pathfinder di prima generazione era un SUV robusto, spesso offerto con cabina singola o doppia, e con configurazioni 2WD e 4WD. Modelli come il Pathfinder I (WD21) 2.4 4WD (con motore Z24i) e il Pathfinder I (WD21) 2.7 D 4WD (con motore TD27) utilizzavano un sistema di sospensione anteriore a doppio braccio oscillante che sarebbe stato equipaggiato con bracci superiori specifici. La sua natura da fuoristrada implicava che questi componenti fossero progettati per resistere a sollecitazioni estreme.
Nissan Terrano I (WD21): Essenzialmente una versione del Pathfinder commercializzata in alcuni mercati, il Terrano I condivideva la stessa piattaforma e le stesse esigenze in termini di componenti per la sospensione. Anche in questo caso, i modelli 4WD, come il Terrano I (WD21) 2.4 i 4WD e il Terrano I (WD21) 2.7 TD 4WD, sarebbero stati dotati di bracci superiori che richiedevano elevata resistenza.
Nissan Navara (D22): Sebbene la generazione D22 sia iniziata più tardi per alcuni mercati (fine anni '90), ci sono sovrapposizioni e continuazioni di modelli che potrebbero rientrare nell'area di interesse. Le liste fornite mostrano Navara (D22) con motorizzazioni 2.4 (KA24E, KA24DE), 2.5 D/TD/Di/dCi, 2.8 TDi, e 3.0/3.2 D/TD. Alcune versioni, come il NAVARA (D22) 2.4 4x4 01.1997 - 05.2003 79KW/107CV KA24E, e varianti con motori TD25, TD27, QD32, mostrano una continuità ingegneristica che potrebbe estendersi a modelli leggermente precedenti o contemporanei al 1993.
Nissan Cabstar (F22, H40): Questa linea di veicoli commerciali leggeri, che include furgoni e telai cabinati, era prodotta in diverse configurazioni. Sebbene alcuni modelli Cabstar utilizzassero sospensioni McPherson, altre varianti, specialmente quelle con maggiore capacità di carico o configurazioni 4x4, potevano impiegare sistemi a doppio braccio oscillante. Motorizzazioni come il 2.2, 2.3 TD, 2.5 D/TD, 2.7 TD, e 3.3 TD suggeriscono una robustezza costruttiva che implicherebbe componenti di sospensione adeguati.
Nissan Urvan/Caravan (E23, E24): Questi furgoni e minibus, popolari per la loro versatilità, potevano avere diverse configurazioni di sospensione anteriore. Le versioni più pesanti o equipaggiate per usi specifici potrebbero aver utilizzato bracci superiori.
Nissan Vanette: Similmente all'Urvan, il Vanette è un altro veicolo commerciale leggero che potrebbe presentare bracci superiori in alcune sue varianti, specialmente quelle destinate a carichi maggiori o a configurazioni 4x4, sebbene meno comune rispetto ai pick-up e SUV.
È importante notare che il termine "King Cab" si riferisce specificamente a una configurazione di cabina (cabina estesa con sedili posteriori aggiuntivi o spazio di carico dietro i sedili anteriori) e non a un modello specifico di sospensione. Pertanto, un veicolo Nissan con cabina "King Cab" prodotto nel 1993 (come un Pick Up D21) sarebbe il candidato più probabile per l'uso di bracci superiori con le caratteristiche discusse.
RUMORE AVANTRENO: Controllo SILENT BLOCK e GIUNTI Bracci Oscillanti / Triangoli, Trapezi, Braccetti
Dettagli Costruttivi e Materiali: Acciaio per la Robustezza
La scelta dell'acciaio come materiale per bracci superiori è una costante nella progettazione di veicoli che richiedono durabilità e resistenza. L'acciaio offre un eccellente rapporto resistenza-peso e una notevole capacità di sopportare carichi statici e dinamici. Nei veicoli commerciali leggeri e nei fuoristrada come molti modelli Nissan del 1993, questo è particolarmente critico. I bracci superiori sono sottoposti a forze di compressione, trazione e torsione durante la guida, specialmente in condizioni di guida gravose, come il trasporto di carichi pesanti sul retro, l'attraversamento di terreni accidentati o la guida su strade sconnesse.
Le specifiche di lunghezza (126 mm), diametro del bullone (18 mm) e passo della filettatura (14x1.5) suggeriscono che il componente in questione è parte di un sistema di ancoraggio o regolazione robusto. Ad esempio, un bullone di 18 mm di diametro con una filettatura 14x1.5 è di dimensioni considerevoli, indicativo di un'applicazione che richiede un fissaggio estremamente sicuro e capace di resistere a coppie di serraggio elevate e a forze di taglio significative. La lunghezza totale di 126 mm definisce l'ingombro del componente, mentre la lunghezza della filettatura (25 mm) specifica la porzione filettata, essenziale per il corretto accoppiamento con dadi o fori filettati.
Il diametro della testa (30 mm) potrebbe riferirsi alla testa di un bullone o a un perno di articolazione. In entrambi i casi, una testa più larga distribuisce meglio il carico su una superficie maggiore, riducendo la pressione e prevenendo potenziali cedimenti o deformazioni.
Questi dettagli tecnici non sono semplicemente numeri, ma riflettono le esigenze ingegneristiche per garantire che il braccio superiore possa svolgere il suo compito in modo affidabile per tutta la vita utile del veicolo, mantenendo l'allineamento delle ruote e la stabilità della guida.
Manutenzione e Sostituzione: Un Aspetto Cruciale
La manutenzione regolare del sistema di sospensione è fondamentale per la sicurezza e le prestazioni del veicolo. I bracci superiori, in particolare le loro boccole e i giunti sferici associati, sono soggetti a usura nel tempo. L'usura può manifestarsi come rumori anomali (colpi, cigolii), gioco eccessivo dello sterzo, instabilità in rettilineo o in curva, e un consumo irregolare degli pneumatici.
Quando si sostituiscono i bracci superiori o i loro componenti correlati su un Nissan "King Cab" del 1993 o un modello simile, è imperativo utilizzare parti di ricambio di alta qualità che rispettino le specifiche originali. L'uso di componenti di scarsa qualità o con specifiche errate può compromettere la geometria della sospensione, influenzare negativamente la maneggevolezza e la sicurezza, e portare a un rapido deterioramento di altre parti del sistema.
Le specifiche tecniche fornite (materiale acciaio, lunghezze, diametri e passo di filettatura) sono indicative del tipo di ingegneria che Nissan impiegava per questi componenti. Pertanto, quando si cercano ricambi, è essenziale fare riferimento a codici OEM (Original Equipment Manufacturer) o a marchi aftermarket rinomati che garantiscano la conformità a tali specifiche.
Considerazioni sulla Geometria della Sospensione
La corretta interazione tra braccio superiore, braccio inferiore, ammortizzatore, molla e giunti sferici è essenziale per mantenere gli angoli di assetto della ruota entro le tolleranze specificate dal costruttore. Questi angoli includono:
- Camber: L'inclinazione della ruota rispetto alla verticale vista frontalmente. Un camber errato può causare usura anomala degli pneumatici.
- Caster: L'inclinazione dell'asse di sterzo rispetto alla verticale vista lateralmente. Un caster corretto contribuisce alla stabilità direzionale e al ritorno dello sterzo.
- Convergenza (Toe): L'inclinazione delle ruote vista dall'alto, rispetto all'asse longitudinale del veicolo. La convergenza influenza la stabilità di marcia e la maneggevolezza.
Il braccio superiore ha un ruolo diretto nel controllo del camber e, in misura minore, del caster, grazie alla sua posizione e ai punti di fissaggio sul telaio e sul mozzo ruota. La sua lunghezza, la posizione dei suoi perni di ancoraggio e la corsa del giunto sferico determinano la traiettoria del mozzo ruota durante il movimento della sospensione.
Evoluzione dei Bracci Superiori Nissan: Dal 1993 ad Oggi
Sebbene l'attenzione sia rivolta ai veicoli del 1993, è interessante notare come l'ingegneria dei bracci superiori si sia evoluta. I veicoli moderni spesso utilizzano leghe di alluminio o acciai ad alta resistenza per ridurre il peso e migliorare le prestazioni. La progettazione computerizzata (CAD) permette di ottimizzare la forma dei bracci per una maggiore rigidità e una distribuzione più efficiente delle forze. Tuttavia, i principi fondamentali rimangono gli stessi: collegare saldamente il telaio al mozzo ruota, consentire il movimento controllato della sospensione e mantenere l'allineamento delle ruote.
Per i veicoli come il Nissan "King Cab" del 1993, la priorità era la robustezza e la capacità di sopportare carichi pesanti. I bracci superiori in acciaio, con le dimensioni e le specifiche di fissaggio dettagliate, rappresentano una soluzione ingegneristica collaudata per soddisfare queste esigenze, garantendo che questi veicoli potessero svolgere il loro lavoro in modo affidabile per molti anni. La comprensione delle specifiche tecniche di un singolo componente, come quelle fornite, offre uno spaccato dell'attenzione ai dettagli che Nissan dedicava alla costruzione dei suoi veicoli, assicurando prestazioni e durabilità anche in condizioni operative difficili.
