Il sistema di guida di un veicolo è un complesso meccanismo di precisione in cui ogni componente gioca un ruolo cruciale per la sicurezza e il comfort. Tra questi, il braccio dello sterzo e i bracci di controllo rappresentano le fondamenta su cui poggia la dinamica di marcia. Comprendere come questi elementi interagiscano con le sospensioni è fondamentale per qualsiasi proprietario di veicolo, specialmente per chi pratica fuoristrada o effettua modifiche all'assetto.
Ottimizzazione degli angoli di sterzo: il ruolo del braccio di Pitman
Quando si decide di sollevare un veicolo, come nel caso di una Jeep, l'equilibrio geometrico originale viene inevitabilmente alterato. Sollevare la vostra Jeep senza affrontare gli angoli di sterzo spesso si traduce in un "bump steer" (sterzata indotta dalle irregolarità del terreno) e una diminuzione del raggio di sterzata. Queste problematiche non sono solo fastidiose, ma possono compromettere seriamente la manovrabilità.
Per risolvere queste criticità, è fondamentale migliorare le prestazioni dello sterzo con il braccio di Pitman Drop di RT Off-Road. L'installazione di questo braccio di Pitman a goccia ridurrà l'angolo di funzionamento del drag link, con conseguente migliore sensazione di sterzata e minore usura delle parti dello sterzo. È un intervento mirato che ripristina la geometria ottimale, permettendo ai componenti di lavorare entro angoli di esercizio corretti, evitando le sollecitazioni anomale causate dall'aumento dell'altezza da terra.
Bracci di controllo: architettura e funzione nell'assetto veicolare

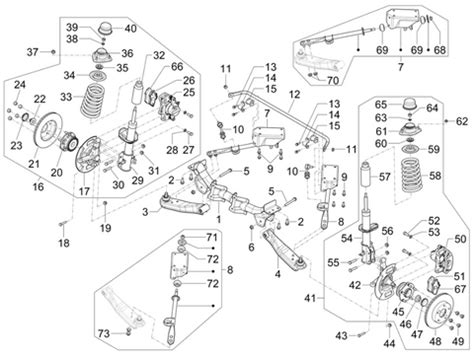

Come componente essenziale della sospensione della ruota, il braccio di controllo, insieme ad altri bracci, svolge il compito fondamentale di guidare la ruota. Nel complesso, la sospensione delle ruote forma un collegamento tra la superficie di contatto degli pneumatici e la carrozzeria dell'auto. La sospensione trasferisce tutte le forze generate dal supporto della ruota alla carrozzeria del veicolo, assicurando così la migliore guida possibile delle ruote.
Per garantire un comportamento di guida sicuro, questo processo richiede una sequenza di trasmissione molto rapida e istantanea, garantita proprio dai bracci di controllo e dai loro giunti. Oltre a guidare le ruote, i bracci di controllo trasmettono anche le forze che si manifestano su molle, ammortizzatori e stabilizzatori. Un compito importante riguarda l'assorbimento delle forze orizzontali e degli impatti. Le forze verticali sono assorbite dalla cupola del puntone; oltre al supporto del puntone della sospensione, il braccio di controllo è un altro supporto per l'asse verticale su cui si orientano i movimenti dello sterzo. Questo è il motivo per cui anche i bracci di controllo della sospensione leggermente usurati possono avere un effetto significativo sul comportamento di guida.
Il braccio di controllo è normalmente collegato all'alloggiamento del cuscinetto della ruota tramite un giunto sferico. I giunti collegano il braccio di comando anche alla carrozzeria e ai supporti delle ruote, garantendo la realizzazione dei movimenti dello sterzo. In quanto componente versatile, il braccio di comando ha anche compiti importanti durante le manovre di frenata e i processi di accelerazione. I materiali utilizzati per la costruzione sono tipicamente acciaio forgiato, acciaio fuso o alluminio pressofuso/forgiato, progettati per resistere a carichi ciclici intensi.
Sintomatologia e fisica della guida con componenti usurati
Come automobilisti, si è abituati alla risposta della propria auto; pertanto, i bracci di controllo difettosi causano una deviazione evidente dal comportamento di guida abituale. Ciò porta rapidamente all'usura di questo componente e i difetti che ne derivano hanno un impatto considerevole sul comportamento di guida. Ad esempio, lo sterzo diventa impreciso a causa di bracci di controllo usurati, provocando un'esperienza di guida "spugnosa". I sintomi sono indipendenti dai movimenti dello sterzo effettuati, manifestandosi anche su strade diritte e pianeggianti.
Un'altra indicazione di un braccio di controllo usurato è un ritardo significativo tra il movimento dello sterzo e la reazione del veicolo. I movimenti dello sterzo non vengono più trasmessi tempestivamente, il che significa che il guidatore deve anticipare le manovre prima del solito per cambiare la direzione di marcia. Anche il comportamento del veicolo sui solchi stradali può indicare bracci di controllo difettosi: in questo caso, è sintomatico che la vettura scorra più a lungo nei solchi prima di rispondere al comando.
Ulteriori indizi sono rappresentati da rumori evidenti. Uno dei segnali acustici di avvertimento è una sorta di cigolio o scricchiolio improvviso, chiaramente distinguibile dai normali rumori di guida. Se si percepiscono colpi sullo sterzo quando si passa sui dossi o sui marciapiedi, potrebbe essere dovuto alla rottura delle testine dei braccetti. Anche eventuali scricchiolii percepibili durante sterzate improvvise possono essere un indizio della presenza di un braccetto danneggiato.
Procedure operative per la sostituzione delle testine dei braccetti
Per determinare la causa esatta e sostituire il braccetto, è necessario sollevare il veicolo con un ponte per esaminarlo più da vicino. Quando si lavora sul servosterzo, la pulizia è estremamente importante: operazioni errate e la presenza di impurità possono causare perdite di tenuta e, nel peggiore dei casi, il guasto della servoassistenza.
- Smontaggio: Sollevare il veicolo e smontare le ruote dell'asse anteriore. Applicare un pulitore sul dado di fissaggio della testina del braccetto e lasciare agire per qualche minuto. Smontare la protezione sottoscocca anteriore e svitare il braccetto dalla cremagliera.
- Pulizia e preparazione: Pulire la superficie di tenuta della guaina a soffietto sulla scatola dello sterzo. È necessario pulire accuratamente anche il foro di fissaggio della superficie di contatto in gomma del giunto sferico nel fuso a snodo.
- Installazione: Avvitare la nuova testina del braccetto alla cremagliera e serrarla con la coppia stabilita dal costruttore. È vitale utilizzare sempre dadi e bulloni autobloccanti nuovi per una riparazione affidabile.
- Montaggio guaina: Montare la guaina a soffietto e chiudere le fascette con l'attrezzo speciale appropriato. Un montaggio errato della guaina può causare la corrosione della cremagliera, portando a perdite di tenuta e al potenziale guasto della servoassistenza.
- Fissaggio finale: Fissare il giunto sferico nel fuso a snodo e montare il dado rispettando la coppia di serraggio prescritta. Durante il montaggio, il perno sferico non deve ruotare all'interno del tirante; è consigliabile utilizzare un attrezzo adatto per bloccare il perno affinché non ruoti, evitando danni interni al giunto.
Infine, rimontare le ruote anteriori, serrandole con la coppia consigliata. È indispensabile eseguire l'allineamento delle ruote, regolandole secondo le specifiche del costruttore, e concludere con un giro di prova prestando particolare attenzione alla manovrabilità in curva e a eventuali rumori residui.
Manutenzione preventiva e standard di controllo
I meccanici devono controllare in particolare l'usura, i danni o le perdite dei soffietti in gomma dei giunti ruota. La penetrazione di spruzzi d'acqua rimuove lo speciale strato di grasso e consente alle particelle di sporco di entrare nel giunto: questo processo può distruggere completamente il guscio sferico.
Un altro elemento critico è il fissaggio superiore dell'ammortizzatore all'autotelaio, che avviene tramite un cuscinetto di supporto. Poiché deve disporre di una capacità di ammortizzazione e offrire un supporto girevole per contrastare sterzate indesiderate, vi sono severi standard affinché funzioni correttamente. Le operazioni precise per la sostituzione variano in base al veicolo e devono sempre essere verificate tramite le specifiche tecniche del costruttore. La cura costante di questi componenti garantisce non solo una vita utile più lunga della vettura, ma soprattutto una sicurezza di guida senza compromessi, sia su asfalto che in condizioni fuoristradistiche estreme.
