# Perforazione della Testata Motore Vicino agli Iniettori: Cause, Sintomi e Soluzioni

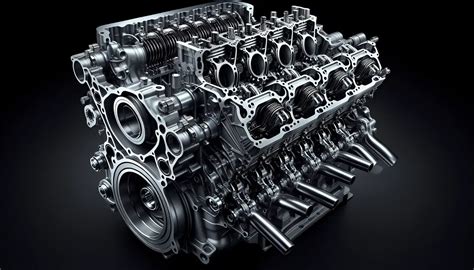

La testata motore è un componente fondamentale in ogni propulsore a combustione interna, sia benzina che diesel, posizionata sopra il blocco cilindri e sigillando la parte superiore di ciascuno per formare la camera di combustione. Il suo ruolo primario è garantire una tenuta ermetica, creando uno spazio sigillato dove la miscela aria-carburante brucia, azionando i pistoni. Non è solo una copertura, ma un complesso assemblaggio che include valvole, passaggi per il raffreddamento e la lubrificazione, e, nei motori diesel, gli alloggiamenti degli iniettori. Un guasto in questa zona, come la perforazione della testata vicino agli iniettori, può avere conseguenze gravi sulle prestazioni e l'affidabilità del motore.

Recentemente, è stato segnalato un caso emblematico su un Volvone V70 D5 del 2006, caratterizzato da un rumore ritmico di sbuffo proveniente dal box filtro aria. Durante lo smontaggio del collettore di aspirazione e della valvola EGR, è emerso un quadro preoccupante: il quarto iniettore presentava un fianco "rosicchiato", come da uno sfregamento, e l'alloggiamento corrispondente nella testata rivelava un foro. Questo suggerisce un grave danno strutturale alla testata stessa, in prossimità dell'iniettore, probabilmente causato da una componente interna, come una molla valvola rotta o un elemento del treno valvole che ha ceduto, generando un contatto anomalo e distruttivo. Lo sbuffo, ora, trova una sua logica in questa compromissione della tenuta della camera di combustione.

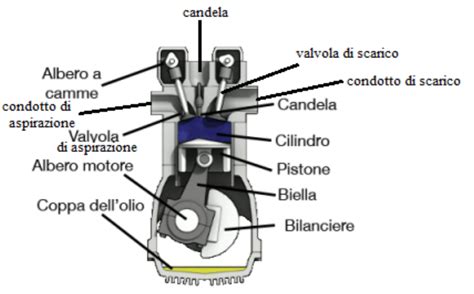

Funzioni Essenziali della Testata Motore

La testata del cilindro svolge molteplici funzioni critiche per il funzionamento del motore:

• Sigillatura della Camera di Combustione: La funzione più importante è quella di creare una tenuta stagna per la camera di combustione. Insieme alla guarnizione della testa, sigilla l'interfaccia tra la testata e il blocco motore, impedendo perdite di gas di combustione, refrigerante e olio, essenziali per mantenere la massima compressione operativa.
• Supporto del Treno Valvole: Le valvole di scarico e di aspirazione sono alloggiate nella testata del cilindro e si aprono e chiudono per controllare il passaggio dei gas di scarico e dell'aria all'interno e all'esterno della camera di combustione. L'albero a camme, nei modelli con albero a camme in testa, controlla la fasatura e il movimento di queste valvole. Altri motori, solitamente meno sofisticati o più datati, utilizzano tiranti e bilancieri per trasferire il movimento dell'albero a camme, situato all'interno del blocco motore, alle valvole della testata.
• Raffreddamento e Lubrificazione: Contiene intricati passaggi per il refrigerante e per l'olio, consentendo loro di circolare attraverso la parte superiore del motore. Questi passaggi dissipano il calore generato dalla combustione per evitare il surriscaldamento del motore e lubrificano le parti in movimento del treno valvole.
• Compressione e Accensione: Il design e la forma della testata del cilindro determinano indirettamente il volume e la forma della camera di combustione, influenzando il rapporto di compressione e l'efficienza della combustione. Le valvole di scarico e di aspirazione controllano l'immissione di aria e carburante nella camera di combustione e l'evacuazione dei gas di scarico. Le sedi delle valvole, superfici lavorate ad alta precisione, garantiscono una tenuta ermetica quando le valvole sono chiuse. Nei motori a benzina, le candele accendono la miscela aria-carburante, mentre nei motori diesel gli iniettori introducono direttamente il carburante nella camera di combustione.

Design della Testata Motore

Esistono diverse configurazioni di testate motore:

• SOHC (Single Overhead Camshaft): Un singolo albero a camme per ogni bancata di cilindri per azionare le valvole di aspirazione e di scarico.
• DOHC (Double Overhead Camshaft): Due alberi a camme per bancata di cilindri, con controllo separato delle valvole di aspirazione e scarico, offrendo maggiore precisione e prestazioni.
• Valvole Laterali (Flathead): Un progetto più datato in cui le valvole sono posizionate accanto ai cilindri nel blocco motore anziché nella testata.
• Testata Hemi: Caratterizzata da una camera di combustione sagomata che offre un flusso d'aria migliore e una combustione più efficiente.

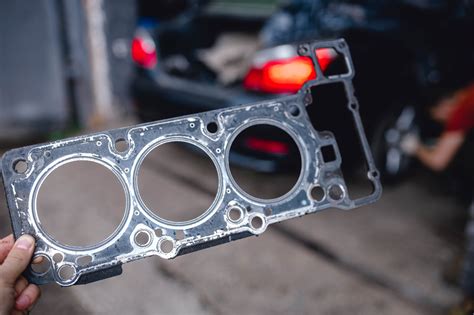

La Guarnizione della Testa: Un Elemento Critico

La guarnizione della testa è una guarnizione flessibile ma sottile che sigilla la giunzione tra il blocco motore e la testata. È essenziale per prevenire il surriscaldamento del motore, perdite di fluidi e gas, e deve essere sostituita quando necessario. La sua sostituzione è spesso una delle riparazioni più costose a causa dell'intensità della manodopera, che comporta lo smontaggio di parti significative del motore.

Problemi Comuni alla Testata e Agli Iniettori

Molti problemi dei veicoli, come lo spegnimento in marcia o l'impossibilità di avviamento, possono essere ricondotti a guasti nella testata o negli iniettori. Le cause comuni includono sensori di giri motore difettosi, sensori di fase, valvole EGR malfunzionanti, ma spesso il problema risiede negli iniettori stessi.

Nei motori diesel common rail, è cruciale la pressione del gasolio nel rail. Un valore insufficiente compromette la nebulizzazione del carburante, rendendo difficile la combustione, dato che il gasolio, offrendo maggiore resistenza all'accensione rispetto alla benzina, richiede pressioni di iniezione e rapporti di compressione significativamente più elevati.

Se la pressione del gasolio è adeguata, si deve procedere alla verifica elettrica delle connessioni degli iniettori. Un semplice cortocircuito elettrico può mettere fuori uso tutti gli iniettori, impedendo l'avviamento del motore, indipendentemente dal tipo (piezoelettrici o elettromagnetici). È fondamentale controllare l'integrità fisica del cablaggio degli iniettori, assumendo che le alimentazioni e i comandi di apertura dalla centralina siano nella norma.

Diagnosi Elettrica degli Iniettori con Multimetro

Per accertarsi che tutti i cablaggi (da centralina motore verso gli iniettori) siano isolati rispetto alla massa o ad altri cablaggi, si può usare un multimetro. I controlli specifici includono:

• Resistenza Caratteristica dell'Iniettore: Il controllo più semplice e veloce. La resistenza interna varia sensibilmente in funzione del tipo di iniettore e della temperatura. Valori tipici sono:

  • Benzina: 13-16 Ω
  • Diesel Common Rail elettromagnetico: 0,5 - 1 Ω
  • Diesel Common Rail piezoelettrico: 180 - 200 kΩPer la misurazione, si setta il multimetro in ohm, si scollega il connettore dell'iniettore e si pongono i puntali sui due pin dell'iniettore stesso.

• Isolamento di Ciascun Filo dell'Iniettore Rispetto alla Massa: A quadro spento e con il connettore della centralina iniezione scollegato, si misura la resistenza tra ciascun pin dell'iniettore e la massa. Se il cablaggio è integro e correttamente isolato, il multimetro dovrebbe indicare resistenza infinita (O.L. = "Off Limits"), ovvero nessuna continuità. Se su uno dei due fili c'è un corto, il multimetro segnerà zero ohm o una piccola resistenza. Questa misurazione va fatta su entrambi i pin di comando dell'iniettore.

• Isolamento del Cablaggio dell'Iniettore da Massa: Se le misurazioni sull'iniettore dovessero rilevare un corto verso massa, è necessario indagare se il problema risiede nell'iniettore o nel cablaggio. Si scollega il connettore dell'iniettore e si effettuano le stesse misurazioni di resistenza per entrambi i pin del connettore (lato cablaggio), con il connettore della centralina iniezione scollegato. Se non si trova il corto (il display mostra "O.L."), si ripetono le stesse misure sull'iniettore stesso (lato iniettore).

• Isolamento di Ciascun Pin dell'Iniettore da Massa (Lato Iniettore): La presenza di un corto in questo caso indica che l'iniettore, a livello di circuiteria interna, è guasto e presenta un contatto elettrico con la sua carcassa. In una remota ipotesi, il corto verso massa potrebbe essere causato da un guasto interno alla centralina motore.

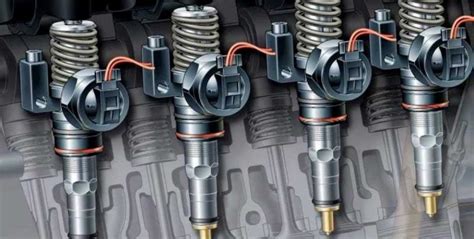

Segnali di Guasto degli Iniettori del Carburante

Gli iniettori svolgono un ruolo cruciale nell'erogazione precisa del carburante al motore. Un loro guasto può manifestarsi attraverso diversi segnali:

1. Rumori Anomali del Motore: Un ticchettio irregolare o un suono simile a un colpo di tosse possono indicare iniettori che non funzionano correttamente o che spruzzano il carburante in modo irregolare.
2. Prestazioni Ridotte: Difficoltà in accelerazione o una minore reattività del veicolo possono derivare da iniettori che non erogano la giusta quantità di carburante, influenzando le prestazioni globali.
3. Consumo di Carburante Elevato: Un consumo di carburante insolitamente alto senza una ragione apparente potrebbe essere causato da iniettori guasti che spruzzano una quantità eccessiva di carburante.
4. Difficoltà di Avviamento: Se il veicolo fatica ad avviarsi al primo colpo o richiede più tentativi, gli iniettori potrebbero non spruzzare il carburante correttamente, compromettendo l'accensione.
5. Emissioni Anomale: Odore di carburante insolito o fumi neri dallo scarico possono indicare iniettori che spruzzano una quantità eccessiva di carburante, portando a una combustione incompleta e maggiori emissioni.

Risoluzione dei Problemi degli Iniettori

Una volta riconosciuti i segnali, è fondamentale una diagnosi accurata.

• Diagnosi Visiva: Controllare gli iniettori per perdite o danni evidenti. Se visibili, potrebbe essere necessaria la sostituzione.
• Strumenti Diagnostici Specializzati: Se i problemi non sono evidenti, si usano strumenti avanzati per verificare il flusso del carburante e il funzionamento degli iniettori.

Le soluzioni possono includere:

• Pulizia degli Iniettori: Se gli iniettori sono solo leggermente sporchi o ostruiti, la pulizia con prodotti specifici aggiunti al serbatoio può ripristinare il loro funzionamento.
• Sostituzione degli Iniettori: Se sono gravemente danneggiati o non riparabili, la sostituzione è l'unica soluzione, operazione che richiede competenze meccaniche avanzate.

Prevenzione dei Guasti agli Iniettori e alla Testata

La prevenzione è cruciale per la longevità degli iniettori e dell'intera testata:

• Utilizzare Carburante di Alta Qualità: Il carburante di bassa qualità può contenere impurità che danneggiano gli iniettori nel tempo.
• Seguire le Raccomandazioni di Manutenzione: Un cambio regolare dei filtri del carburante è essenziale.
• Utilizzare Additivi per il Carburante: L'uso regolare di additivi può aiutare a mantenere puliti gli iniettori e prevenire l'accumulo di depositi di carbonio.

Le guarnizioni e gli O-ring degli iniettori sono piccoli ma vitali per le prestazioni e l'affidabilità del motore. Sono costantemente esposti ad alte pressioni del carburante, vibrazioni e temperature estreme. L'uso di guarnizioni di scarsa qualità o contraffatte aumenta significativamente il rischio di guasti prematuri, causando perdite di carburante, depositi di carbonio e danni gravi al motore.

Problematiche Relative alle Perdite della Testata

Le perdite dalla testata possono avere diverse origini e richiedono soluzioni specifiche:

• Problema alla Guarnizione del Cilindro: La guarnizione può danneggiarsi per vari motivi, compromettendo la tenuta.
• Tracoma della Testata Cilindrica: Bolle d'aria prodotte durante la fabbricazione della testata possono causare perdite d'acqua in altre sue parti.
• Problemi al Serbatoio dell'Acqua o ai Tubi: Malfunzionamenti in questi componenti possono portare a perdite indirette nella zona della testata.
• Problema al Coperchio della Valvola: Una guarnizione difettosa del coperchio valvole può causare trasudazioni d'olio che, se trascurate, possono degenerare in problemi più gravi, come lo scorrimento delle guarnizioni tra coperchio punterie e testate, fino alla rottura delle guarnizioni di coppa e sottocoppa. Molti considerano normali queste trasudazioni in motori "vecchi", ma in realtà non lo sono e indicano un problema in progressione.
• Crepe nel Blocco Cilindri: Se le crepe non sono estese e non ci sono danni interni significativi, è possibile ripararle con colla AB o l'incollaggio di piastre metalliche.

La testata del motore è una parte tecnicamente avanzata ed essenziale di qualsiasi motore a combustione interna. Mantenere la guarnizione della testa e la testata in buone condizioni di funzionamento è fondamentale per prevenire perdite, surriscaldamento e guasti al motore. Per tutti i modelli, le condizioni e il design della testata hanno un impatto diretto sulle prestazioni, sulla longevità e sulla durata del veicolo. Una manutenzione regolare e riparazioni tempestive garantiranno un motore affidabile per anni. In caso di dubbi o problemi complessi, è sempre consigliabile rivolgersi a un meccanico qualificato per una diagnosi e una riparazione professionale.
