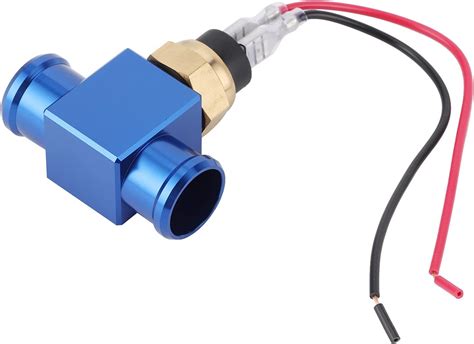

Il sensore di temperatura del liquido di raffreddamento, spesso indicato anche come bulbo acqua o sensore temperatura motore (CTS, Coolant Temperature Sensor), riveste un ruolo cruciale nel funzionamento ottimale del motore di un veicolo, inclusa la Fiat Panda 141. Il suo compito fondamentale è monitorare costantemente la temperatura del liquido refrigerante, fornendo dati essenziali alla centralina elettronica del motore (ECU). Questa interazione permette alla centralina di controllare vari parametri vitali per l'efficienza e la sicurezza del propulsore, tra cui l'iniezione del combustibile e l'attivazione della ventola di raffreddamento.
Posizionamento e Principio di Funzionamento del Sensore
Ogni motore è dotato di un sensore specifico per il liquido di raffreddamento. Generalmente, questo componente è avvitato direttamente sul monoblocco del motore. In alcuni casi, può trovarsi anche sul gruppo termostatico o sulla flangia porta termostato, posizioni che gli consentono di rilevare con precisione la temperatura del refrigerante.

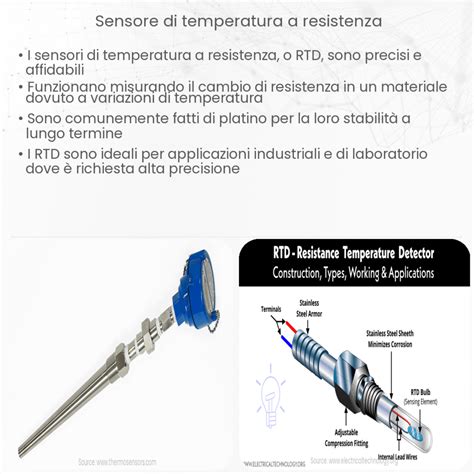

Il funzionamento del bulbo acqua si basa sulla variazione della sua resistenza elettrica in funzione della temperatura. Questo significa che, a seconda di quanto il liquido di raffreddamento sia caldo o freddo, la resistenza elettrica all'interno del sensore cambia. Se il motore è freddo, la resistenza del sensore è alta. Di conseguenza, il segnale elettrico inviato alla centralina ECU indica una bassa temperatura. Al contrario, quando il motore si riscalda, la resistenza diminuisce, segnalando alla centralina un aumento della temperatura.
Il Ruolo della Centralina ECU e l'Importanza del Sensore
La centralina elettronica del motore utilizza le informazioni ricevute dal sensore di temperatura per prendere decisioni cruciali che influenzano direttamente le prestazioni e la longevità del motore.
Regolazione del Rapporto Aria-Carburante
Con il motore ancora freddo, la centralina necessita di arricchire la miscela aria-carburante per favorire un'efficiente combustione e rendere più facile la fase di avviamento. Il sensore di temperatura fornisce i dati necessari per questa regolazione, assicurando che il motore si avvii senza problemi e raggiunga rapidamente la sua temperatura operativa ottimale.
Attivazione della Ventola di Raffreddamento
Il sensore temperatura liquido di raffreddamento funge anche da "spia" per un eventuale malfunzionamento della ventola di raffreddamento. La centralina ECU attiva la ventola quando riceve dal sensore un valore di tensione che indica una temperatura del liquido refrigerante eccessivamente elevata. Si rende dunque necessaria l'avvio della ventola per raffreddare il radiatore attraverso il flusso d'aria aggiuntivo generato dalla sua rotazione. Questo è fondamentale, soprattutto a basse velocità o durante le soste, quando l'aria esterna da sola non è sufficiente a dissipare il calore in eccesso. Se la ventola di raffreddamento dovesse rompersi, non garantirebbe il flusso d'aria aggiuntivo necessario a raffreddare il radiatore e, di conseguenza, il liquido che scorre al suo interno e cede il calore assorbito, portando a un potenziale surriscaldamento.
Avvio e Spegnimento Motore
Il sensore CTS apporta alla centralina dati fondamentali per determinare le corrette impostazioni di accensione e gestione del motore. Le modalità di gestione del motore variano infatti notevolmente in caso di motore freddo o eccessivamente caldo, e il sensore garantisce che la centralina adotti le strategie più appropriate per ogni condizione, ottimizzando l'efficienza e prevenendo danni.
Problemi Comuni e Sintomi di un Sensore Malfunzionante
Se il sensore temperatura liquido di raffreddamento non funziona correttamente, si possono verificare svariati problemi che possono portare a inconvenienti significativi, inclusi il surriscaldamento del motore o un'attivazione anomala della ventola di raffreddamento.
Uno dei segnali più evidenti di un problema è l'accensione della spia del liquido di raffreddamento, comunemente detta anche spia dell'acqua. Questa spia indica che la temperatura del motore è eccessiva e che si sta rischiando un surriscaldamento che, nel peggiore dei casi, potrebbe danneggiare seriamente il motore, arrivando a bruciare una guarnizione della testa. La causa di tale accensione va verificata attentamente, poiché il problema potrebbe riguardare il sensore di temperatura motore (sensore liquido di raffreddamento) ma anche il termostato o un suo componente, come una valvola termostatica bloccata.
Un altro sintomo può essere il motore che non raggiunge la temperatura minima del liquido di raffreddamento. Questo può comportare un consumo eccessivo di carburante e un'usura maggiore dei componenti del motore, poiché il motore opera al di fuori del suo intervallo di temperatura ottimale.

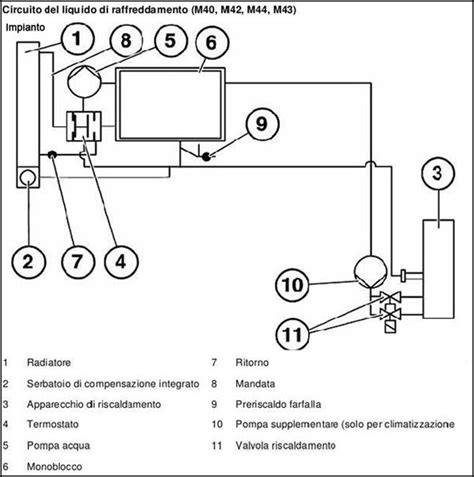

IL CIRCUITO DI RAFFREDDAMENTO - ASSURDO E GENIALE!
Diagnosi e Controllo del Sensore di Temperatura
Il controllo del sensore temperatura liquido raffreddamento viene eseguito da un meccanico utilizzando un multimetro. La procedura standard prevede diversi passaggi:
Rilevazione della Resistenza Interna: Per prima cosa, si misura la resistenza interna del sensore. Dato che il funzionamento del sensore si basa sulla variazione di resistenza in base alla temperatura, misurando la resistenza a diverse temperature (ad esempio, a motore freddo e a motore caldo, o immergendo il sensore in acqua a temperatura controllata), è possibile confrontare i valori ottenuti con quelli specificati dal produttore per verificare la correttezza della lettura.
Verifica del Cablaggio della Centralina: Successivamente, si procede a verificare il cablaggio che collega il sensore alla centralina. Questo include il controllo della continuità e l'assenza di cortocircuiti verso massa di ogni singolo cavo del connettore. Un cablaggio danneggiato può impedire al segnale corretto di raggiungere la centralina, simulando un malfunzionamento del sensore stesso.
Controllo della Tensione di Alimentazione: Infine, con il sensore scollegato, si controlla la tensione di alimentazione del connettore utilizzando un voltmetro. Con la centralina collegata e l'accensione inserita, il valore nominale della tensione dovrebbe essere di circa 5 V. Se non si raggiunge tale valore di tensione, è necessario controllare l'alimentazione di tensione della centralina e il collegamento a massa. Se questi sono regolari, il guasto potrebbe riguardare la centralina stessa, che non fornisce la corretta alimentazione al sensore.
Specificità del Sistema di Raffreddamento nella Fiat Panda 141 e Modelli Simili
Anche se le informazioni fornite si concentrano sui principi generali, possiamo applicare queste conoscenze alla Fiat Panda 141, un modello che, come altri veicoli dell'epoca, presenta un sistema di raffreddamento con componenti che, a causa dell'età, possono manifestare usura o malfunzionamenti.
Nella Panda 169 1.2 Nat., un modello successivo ma con principi di base simili, si fa notare che il termometro di serie NON misura la temperatura direttamente nel vaso di espansione. Il bulbo, o sensore, non è nella camera di espansione, il che significa che la temperatura visualizzata sul cruscotto riflette la temperatura del liquido in un punto specifico del circuito di raffreddamento, non necessariamente nel vaso di espansione stesso. Questo è un dettaglio importante per la diagnosi, poiché misurare la temperatura dell'acqua nella vaschetta d'espansione con un termometro esterno (ad esempio, fino a 100°C) può dare indicazioni, ma non sostituirà la lettura del sensore interno. Se la temperatura misurata esternamente non supera i 50°C, specialmente in un veicolo di una certa età, potrebbe indicare un problema alla valvola termostatica, che potrebbe rimanere aperta e impedire al motore di raggiungere la temperatura operativa.
Un altro aspetto da considerare per la Fiat Panda e veicoli simili è l'accumulo di calcare. Sebbene sia difficile che il calcare provochi un'occlusione completa e totale del circuito di raffreddamento, può comunque ridurre l'efficienza dello scambio termico. In questi casi, per la pulizia del circuito, si potrebbe utilizzare acqua corrente, anche se per l'uso quotidiano è preferibile il liquido refrigerante specifico. Come suggerito per la Panda 169 1.2 Nat., in caso di dubbi sulla funzionalità del termometro e del sistema, un test pratico consiste nel toccare il manicotto che va dalla pompa al radiatore. Se questo diventa caldo e la temperatura continua a salire, fino all'attivazione della ventola, si ha una conferma che il sistema termico di base funziona correttamente e che il problema potrebbe essere limitato al sensore o al termometro del cruscotto. Un giro di 15 minuti dovrebbe essere sufficiente per portare il motore a temperatura operativa e far scattare il termocontatto della ventola, che nella Panda è tarato per attivarsi intorno ai 90°C.
Manutenzione Preventiva e Consigli Utili
Per garantire il corretto funzionamento del bulbo acqua e dell'intero sistema di raffreddamento, è consigliabile effettuare controlli periodici. La sostituzione del liquido refrigerante secondo le indicazioni del costruttore, la verifica dello stato dei manicotti e del radiatore, e l'attenzione ai segnali che il veicolo può manifestare sono tutte pratiche di manutenzione preventiva fondamentali. Un sensore di temperatura efficiente è garanzia di un motore che lavora alle giuste temperature, con benefici in termini di consumi, emissioni e durata complessiva.
