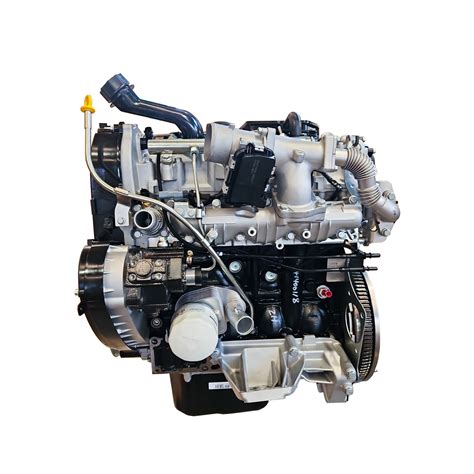

Il sistema di raffreddamento di un veicolo è cruciale per il corretto funzionamento del motore, specialmente in condizioni di stress come lunghe salite o temperature esterne elevate. Nel Fiat Ducato 2003 con motore 130cv Multijet, la gestione della temperatura è affidata a un sistema complesso che include un bulbo termostatico e, in molti casi, due ventole di raffreddamento. Comprendere il loro funzionamento, riconoscere i sintomi di un malfunzionamento e sapere come intervenire è fondamentale per la longevità del mezzo.
Funzionamento del Sistema di Raffreddamento e delle Ventole
Il cuore del sistema di attivazione delle ventole è il bulbo termostatico, un sensore che rileva la temperatura del liquido di raffreddamento. Nel Ducato, in particolare in modelli come il Fiat Ducato prima serie 2500 aspirato (1988), ma con logiche simili anche sui modelli più recenti, è comune trovare due ventole di raffreddamento. La prima ventola, in genere, si attiva a una temperatura predefinita, spesso attorno ai 90°C. La seconda ventola, invece, interviene a una temperatura maggiore, come meccanismo di sicurezza o in condizioni di carico termico elevato.
È stato osservato che le ventole funzionano a temperature diverse, con la seconda che attacca in un secondo tempo ad una temperatura maggiore. Si può testare il funzionamento del bulbo e delle ventole togliendo il bulbo e scaldandolo con una pistola ad aria calda, cercando di scaldare solo la parte anteriore del bulbo e non la parte plastica posteriore. In questo modo, si dovrebbe vedere prima partire la prima ventola, poi anche la seconda in sequenza. Se si interrompe il riscaldamento, la seconda ventola si spegne, seguita dalla prima. Questa procedura permette di verificare che il bulbo funzioni correttamente e che entrambe le ventole siano operative, assicurando che l'impianto lavori a dovere.
In alcuni casi, è stato notato che al minimo, se si accende il climatizzatore, si attiva solo una delle due ventole. Questo suggerisce una gestione differenziata delle ventole a seconda delle esigenze di raffreddamento e del carico del motore. Per esempio, se la temperatura del motore è bassa e si accende il clima, la centralina potrebbe ritenere sufficiente l'attivazione di una sola ventola per mantenere la temperatura ottimale del condensatore del climatizzatore.
Molti possessori di Ducato, pur avendo due ventole, sono stati rassicurati dai meccanici che la seconda ventola interviene automaticamente in caso di alta temperatura dell'acqua, rendendo superflua l'installazione di un interruttore per forzarne l'attivazione. Questo conferma l'affidabilità del sistema automatico di gestione della temperatura.
temperatura sul rosso?piccole strategie! impianto di raffreddamento
Sintomi di Malfunzionamento del Bulbo o delle Ventole
Un sistema di raffreddamento non efficiente può manifestarsi con diversi sintomi, che è fondamentale riconoscere tempestivamente per evitare danni al motore.
Uno dei sintomi più evidenti è l'aumento della temperatura del motore oltre il normale, superando i 3/4 della scala dell'indicatore. Questo può accadere in situazioni di stress, come la percorrenza di lunghe salite a bassa velocità a causa di forti pendenze. In questi casi, il motore potrebbe richiedere una sosta per far scendere la temperatura mantenendo il motore al minimo. Se le ventole non si attivano o si attivano troppo tardi, il surriscaldamento è una conseguenza diretta.
Un altro sintomo può essere l'attivazione immediata e continua della ventola di raffreddamento appena si accende il motore, anche se la temperatura dell'acqua è bassa. Questo fenomeno è stato riscontrato su un Fiat Ducato 2300 cc anno 2009, con la ventola che continua a funzionare ininterrottamente per tutto il tempo in cui il motore resta acceso, sia in marcia che da fermo. In questo scenario, la temperatura dell'acqua non sale mai oltre il livello di soglia, e la ventola si spegne solo una volta spento il motore. Questo comportamento anomalo suggerisce un possibile guasto al bulbo termostatico, che potrebbe inviare un segnale errato alla centralina, facendole credere che il motore sia sempre surriscaldato, o un problema al relè che gestisce l'attivazione della ventola.

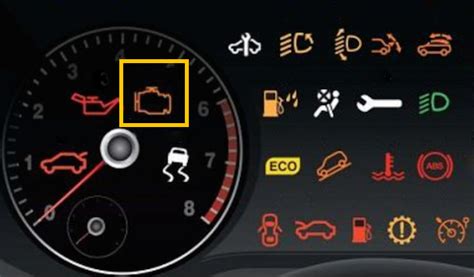

Un'altra anomalia può manifestarsi con l'accensione di una spia di anomalia del motore, anche quando le ventole sembrano funzionare. Questo è stato riscontrato da chi ha provato a modificare il sistema collegandosi direttamente sulla ventola portando verso massa il comando del relè. Tale spia indica che, nonostante l'intervento manuale, il sistema elettronico del veicolo rileva una condizione non conforme alle sue specifiche, suggerendo che le modifiche non autorizzate possono creare problemi di compatibilità con l'elettronica di bordo.
Sostituzione del Bulbo e Interventi Manuali
La sostituzione del bulbo termostatico è un intervento relativamente semplice ma che richiede attenzione. È fondamentale procurarsi un ricambio compatibile con il modello specifico del Ducato. Prima di procedere, è consigliabile scollegare la batteria per evitare cortocircuiti. Il bulbo è solitamente posizionato sul radiatore o sul monoblocco del motore, immerso nel circuito del liquido di raffreddamento. Una volta individuato, si procede allo svuotamento parziale o totale del circuito di raffreddamento, si scollega il connettore elettrico e si svita il bulbo vecchio per sostituirlo con quello nuovo. Infine, si ripristina il livello del liquido di raffreddamento e si verifica l'assenza di perdite.
Riguardo la possibilità di anticipare la partenza della ventola manualmente con un piccolo interruttore collegato in parallelo al sensore di temperatura sul radiatore, è un'opzione che in passato era più comune. Su veicoli più moderni come il Ducato 2800 146 hp del 2005, o il 130cv Multijet del 2003, con l'avanzata elettronica di bordo, c'è il rischio di combinare dei guai. Tuttavia, l'esperienza di alcuni utenti suggerisce che è possibile installare un interruttore aggiuntivo. Un elettrauto ha collegato un interruttore in modo tale che, d'estate, prima di affrontare una salita lunga e ripida, si può attivare la ventola e disattivarla una volta terminata la salita. Questa soluzione si è rivelata molto efficace per prevenire il surriscaldamento.
Il collegamento dell'interruttore viene effettuato in parallelo ai morsetti del bulbo. In pratica, quando il termostato del mezzo fa accendere la ventola, non fa altro che inviare corrente al motore della stessa. Collegandosi dopo il termostato, si decide manualmente quando dare corrente. Questo simulerà l'intervento del bulbo stesso con la conseguente partenza dell'elettroventola. È importante che questo tipo di intervento sia eseguito da personale qualificato o da chi ha una buona conoscenza dell'impianto elettrico del veicolo per evitare problemi all'elettronica del mezzo.
Alcuni hanno provato a collegarsi direttamente sulla ventola portando verso massa il comando del relè. Sebbene le ventole abbiano funzionato, si è accesa una spia di anomalia del motore, un problema che non è stato risolto. Ciò evidenzia come le modifiche non conformi possano generare guasti al sistema o avvertimenti dalla centralina, sottolineando l'importanza di lasciare il mezzo "come mamma l'ha fatto" o, in caso di modifiche, affidarsi a professionisti che sappiano come integrare tali interventi senza compromettere l'elettronica di bordo. Aggiungere "amenicoli" che sono a proprio avviso inutili può portare a danni agli impianti "casalinghi", generando un vero guasto al sistema.
Considerazioni aggiuntive per la Manutenzione

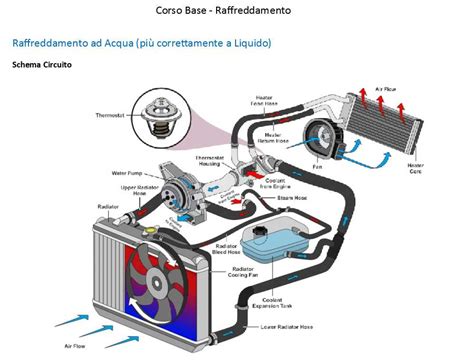

Oltre al bulbo e alle ventole, è importante considerare altri componenti del sistema di raffreddamento. Il radiatore deve essere pulito e privo di ostruzioni, e il liquido di raffreddamento deve essere controllato regolarmente per livello e qualità. Un livello basso o un liquido contaminato possono ridurre l'efficienza del raffreddamento. La pompa dell'acqua è un altro elemento chiave; un malfunzionamento può impedire la corretta circolazione del liquido. Infine, i tubi e i manicotti devono essere integri e privi di perdite. Una manutenzione preventiva e regolare di tutti questi componenti contribuisce a garantire che il sistema di raffreddamento del Fiat Ducato operi in modo ottimale, prevenendo problemi di surriscaldamento e prolungando la vita del motore.
Ad esempio, è fondamentale controllare la tensione e l'usura della cinghia di trasmissione che aziona la pompa dell'acqua. Una cinghia allentata o usurata può causare uno slittamento, riducendo l'efficienza della pompa e, di conseguenza, la circolazione del liquido di raffreddamento. La sostituzione della cinghia, se necessario, è un intervento relativamente semplice ma di grande impatto sulla funzionalità complessiva del sistema.
Un altro aspetto da non sottovalutare è la pulizia interna del radiatore e del circuito di raffreddamento. Nel tempo, depositi di calcare e residui possono accumularsi, riducendo la capacità del radiatore di dissipare il calore. Un lavaggio del circuito di raffreddamento, utilizzando prodotti specifici, può ripristinare l'efficienza termica e prevenire il surriscaldamento. Questo intervento è particolarmente consigliato in concomitanza con la sostituzione del liquido di raffreddamento, che dovrebbe essere effettuata secondo le tempistiche indicate dal produttore del veicolo.
Il tappo del radiatore e il tappo della vaschetta di espansione svolgono un ruolo cruciale nel mantenimento della pressione corretta all'interno del sistema. Se questi tappi non sigillano correttamente o se le loro valvole sono difettose, la pressione può diminuire, abbassando il punto di ebollizione del liquido di raffreddamento e causando un potenziale surriscaldamento. È una buona prassi controllare periodicamente l'integrità di questi componenti e sostituirli se mostrano segni di usura o danneggiamento.
Infine, la guarnizione della testata è un componente vitale che sigilla il motore e impedisce la miscelazione di olio motore e liquido di raffreddamento. Un guasto alla guarnizione della testata può portare a un surriscaldamento catastrofico e a danni irreversibili al motore. I sintomi di una guarnizione della testata difettosa includono fumo bianco dallo scarico, bolle nel liquido di raffreddamento nella vaschetta di espansione, perdita di liquido di raffreddamento senza perdite esterne visibili e, naturalmente, un surriscaldamento persistente. Se si sospetta un problema alla guarnizione della testata, è imperativo portare il veicolo da un meccanico qualificato per una diagnosi e una riparazione immediate.
Tutti questi elementi, dal bulbo alle ventole, dal radiatore alla guarnizione della testata, lavorano in sinergia per mantenere la temperatura ottimale del motore. Una comprensione approfondita del loro funzionamento e una manutenzione attenta sono essenziali per assicurare la massima affidabilità e durata del Fiat Ducato.
