La Bulloneria per Veicoli: Dimensioni Standard e Tipologie Essenziali per la Sicurezza

Ogni auto è tenuta insieme da una rete di eroi non celebrati: bulloni e dadi. Questi componenti apparentemente semplici svolgono un ruolo fondamentale nel garantire la sicurezza e le prestazioni del tuo veicolo. La loro importanza è tale che la scelta dei bulloni e dei dadi giusti, considerando la vasta gamma di materiali, dimensioni, filettature e specifiche di coppia, può rivelarsi un compito complesso ma essenziale. Comprendere le caratteristiche, le dimensioni standard e le diverse tipologie di bulloneria per autoveicoli è fondamentale per ogni proprietario di veicolo, meccanico o appassionato.

Materiali: La Fondazione della Resistenza e della Durata

Il materiale con cui vengono realizzati un bullone e un dado influisce in modo significativo sulle loro prestazioni e sulla loro idoneità per una particolare applicazione. La scelta del materiale giusto garantisce la resistenza necessaria, la longevità e la protezione contro gli agenti atmosferici e chimici.

• Acciaio: L'acciaio è il materiale più ampiamente utilizzato per bulloni e dadi nel settore automobilistico, grazie alla sua eccellente combinazione di resistenza, convenienza e lavorabilità. Il tipo specifico di acciaio utilizzato può variare: l'acciaio ad alto tenore di carbonio offre una resistenza superiore per applicazioni critiche come i componenti del motore, dove sono richieste elevate prestazioni meccaniche.

• Acciaio Inossidabile: Quando la resistenza alla corrosione è fondamentale, l'acciaio inossidabile diventa la scelta preferita. Questo materiale offre una resistenza superiore alla ruggine e ad altre forme di corrosione, rendendolo ideale per applicazioni esposte agli agenti atmosferici o a sostanze chimiche aggressive. Ad esempio, gli elementi di fissaggio in acciaio inossidabile sono comunemente utilizzati nei componenti del sottoscocca, negli impianti di scarico e nei pannelli esterni della carrozzeria vicino alle ruote, aree particolarmente soggette a umidità e sale stradale.

• Alluminio: I bulloni e i dadi in alluminio offrono un notevole vantaggio in termini di peso rispetto alle controparti in acciaio. Questa riduzione di peso può rivelarsi vantaggiosa nelle applicazioni orientate alle prestazioni, in cui è fondamentale ridurre al minimo il peso non sospeso, migliorando la maneggevolezza e l'efficienza del carburante. Tuttavia, la resistenza dell'alluminio è generalmente inferiore a quella dell'acciaio, il che lo rende inadatto alle applicazioni che richiedono elevate sollecitazioni meccaniche, come i componenti strutturali critici del telaio o del motore.

• Titanio: Per veicoli ad alte prestazioni e applicazioni in cui la riduzione del peso è essenziale senza compromettere la resistenza, si utilizzano bulloni e viti in titanio. Il titanio è leggero e ha un elevato rapporto resistenza/peso, il che lo rende ideale per auto da corsa, applicazioni aerospaziali o parti che richiedono elevata durata in condizioni estreme.

• Plastica: Sebbene i bulloni e le viti in plastica non siano comunemente utilizzati in applicazioni automobilistiche ad alto stress, sono adatti per parti interne, componenti leggeri e applicazioni in cui è richiesta resistenza alla corrosione, come ad esempio per fissare pannelli interni o componenti elettronici leggeri.

Classificazione di Resistenza: Garantire l'Integrità Strutturale

Quando si sceglie un bullone o un dado, è essenziale considerare la sua resistenza. Questa classificazione indica la quantità massima di forza che l'elemento di fissaggio può sopportare prima di rompersi. Negli Stati Uniti esistono due principali sistemi di marcatura per la classificazione della resistenza dei bulloni: il grado SAE (Society of Automotive Engineers) e il grado ASTM (American Society for Testing and Materials).

• Grado SAE: Questo sistema utilizza un singolo numero (ad esempio SAE 2, SAE 8) per indicare la resistenza del bullone. Maggiore è il numero, maggiore è la resistenza del bullone. Ad esempio, un bullone SAE grado 8 è significativamente più resistente di un bullone SAE grado 2.

• Grado ASTM: Questo sistema utilizza una combinazione di lettere e numeri (ad esempio, ASTM A307-B, ASTM A490M) per specificare le proprietà del materiale e il livello di resistenza. Questi gradi sono spesso associati a specifiche tecniche più dettagliate, garantendo una maggiore precisione nelle applicazioni critiche.

È importante notare che la resistenza dei dadi solitamente corrisponde alla resistenza del bullone per cui sono progettati. L'utilizzo di un bullone o di un dado con resistenza insufficiente può avere gravi conseguenze, come il guasto dei componenti e potenziali rischi per la sicurezza, ad esempio un bullone di fissaggio della ruota con resistenza inadeguata potrebbe rompersi sotto carico, causando la perdita di controllo del veicolo. Al contrario, l'utilizzo di un elemento di fissaggio eccessivamente resistente in genere non costituisce un problema di sicurezza, ma può risultare inutilmente costoso. Per determinare il valore di resistenza consigliato per il bullone o il dado specifico che stai sostituendo, consulta il manuale di manutenzione della tua auto o una risorsa online affidabile.

Un esempio concreto di classificazione di resistenza si trova nei bulloni per cerchi: per garantire la sicurezza, questi devono avere una classe di resistenza di almeno 10.9. Un valore inferiore di questo parametro può comportare lo spanamento del bullone o il danneggiamento della filettatura, soprattutto quando si serra senza una chiave dinamometrica adeguata.

Dimensioni e Filettature: La Precisione dell'Accoppiamento

Proprio come la scarpetta di cristallo di Cenerentola, bulloni e dadi devono combaciare perfettamente per funzionare correttamente. La compatibilità dimensionale e di filettatura è fondamentale per una connessione sicura e funzionale.

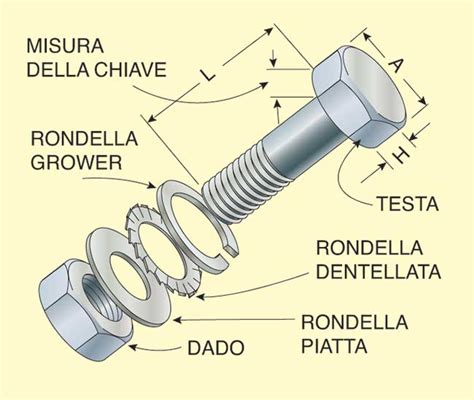

Dimensioni del Bullone: Diametro e Lunghezza

La dimensione del bullone è definita da due misure chiave: diametro e lunghezza.

• Diametro: Solitamente espresso in millimetri (mm) o pollici (in), indica lo spessore del gambo del bullone. Il diametro definito dei bulloni metrici è in realtà leggermente superiore al diametro effettivo.

• Lunghezza: Per la maggior parte dei bulloni, la lunghezza è misurata dal punto in cui la testa incontra il gambo fino all'estremità del gambo. Per i bulloni a testa piatta, la lunghezza include l'altezza della testa del bullone.

Dimensioni del Dado: Corrispondenza con il Bullone

Le dimensioni dei dadi sono solitamente determinate in base al loro diametro interno, che deve corrispondere esattamente al diametro del bullone per una corretta installazione.

Filettature: Il Cuore della Connessione

Le filettature sono le creste elicoidali presenti sul bullone e sul dado che consentono di avvitarli insieme. La compatibilità delle filettature è essenziale per una connessione sicura e funzionale.

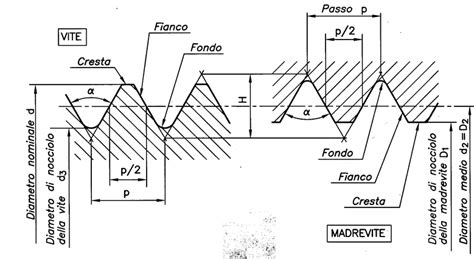

• Passo e Tipi di Filettatura: Il passo della filettatura si riferisce alla distanza tra due filettature adiacenti sull'elemento di fissaggio. Un passo della filettatura più fine (più filettature per pollice o millimetro) si traduce in una tenuta più stretta e in una maggiore resistenza all'allentamento dovuto alle vibrazioni. Al contrario, un passo della filettatura più grosso consente un montaggio e uno smontaggio più rapidi.
  • Filettatura Grossa (UNC/UNF): Questo è il tipo di filettatura più ampiamente utilizzato, che offre un buon equilibrio tra resistenza e facilità di montaggio/smontaggio.
  • Filettatura Fine (UNF): Come accennato in precedenza, la filettatura fine garantisce una tenuta più salda e una migliore resistenza alle vibrazioni, ideale per applicazioni soggette a forti sollecitazioni o vibrazioni.
  • Filettatura Metrica (M): Le filettature metriche sono ampiamente utilizzate nei veicoli europei e asiatici. Le dimensioni dei bulloni metrici sono indicate con la lettera "M", ad esempio la dimensione del bullone M6. La dimensione di un bullone metrico è specificata utilizzando passo, diametro e lunghezza in millimetri. Ad esempio, in M6-1.0*20, la "M" indica la designazione della filettatura metrica, la cifra 8 si riferisce al diametro nominale (in millimetri), 1.0 si riferisce al passo e 20 alla lunghezza. Talvolta, il passo viene omesso nel formato abbreviato, ad esempio M6-20, il che significa che il bullone ha una filettatura grossa.

Quando si scelgono bulloni e dadi, assicurarsi che il passo e il tipo di filettatura (UNC/UNF, UNF o metrica) siano compatibili tra bullone e dado.

Specifiche di Coppia: Il Serraggio Ideale

È fondamentale seguire le specifiche di coppia consigliate dal produttore per ogni bullone e dado dell'auto. La coppia è la forza di torsione applicata per serrare un elemento di fissaggio e un serraggio errato può avere conseguenze significative.

• Manuale del Proprietario come Fonte Primaria: Il manuale d'uso del modello specifico della tua auto è la fonte più affidabile per le specifiche di coppia. Contiene informazioni dettagliate su ogni singolo componente, inclusi i valori di serraggio raccomandati per garantire la sicurezza e la longevità delle parti.

• Risorse Online e Guide di Riparazione: Sebbene non possano sostituire il manuale del proprietario, le risorse online e le guide di riparazione possono rivelarsi utili integrazioni. Tuttavia, è essenziale assicurarsi che le informazioni trovate online siano specifiche per marca, modello e anno della tua auto, per evitare errori critici.

• Chiave Dinamometrica: Una chiave dinamometrica è uno strumento specializzato che consente di applicare una coppia precisa a un elemento di fissaggio. Per serrare i componenti critici della tua auto, è altamente consigliato l'uso di una chiave dinamometrica. Un serraggio eccessivo può danneggiare la filettatura o rompere il bullone, mentre un serraggio insufficiente può portare all'allentamento del componente, con potenziali rischi per la sicurezza.

Tipologie di Bulloneria per Cerchi: Sicurezza e Compatibilità

Molte persone hanno difficoltà a scegliere i bulloni giusti per i cerchi della propria auto. Scopri le regole di base che dovrebbero guidarti nella scelta. Scegliere i bulloni giusti per il tuo cerchio non è difficile se sai cosa cercare.

Perché è Fondamentale Scegliere le Viti Giuste per la Sicurezza?

Il tipo di bulloni che utilizzi per le ruote è fondamentale per la sicurezza del tuo veicolo. Naturalmente, se ordini bulloni con diametri di filettatura non corrispondenti, semplicemente non sarai in grado di avvitarli. Tuttavia, questo è il minimo dei tuoi problemi, poiché dovrai semplicemente acquistarne di nuovi. Tuttavia, se scegli un bullone con il tipo di montaggio sbagliato o uno con una lunghezza della filettatura troppo corta, i bulloni potrebbero allentarsi facilmente sulla strada. E questa è una situazione estremamente pericolosa. Anche i bulloni del cerchio troppo lunghi possono avere diverse conseguenze negative. Anche se sono leggermente troppo lunghi, la parte sporgente può corrodersi, rendendone difficile la rimozione successiva. Se si esagera utilizzando bulloni del cerchio troppo lunghi, si possono danneggiare i componenti del freno che entrano in contatto con la parte sporgente del bullone. Quando si seleziona la lunghezza del bullone per il cerchio, non dimenticare di considerare la dimensione aggiuntiva dei distanziali, se presenti.

Caratteristiche Importanti dei Bulloni per Cerchi

• Corrispondenza con Auto e Cerchio: Innanzitutto, i bulloni devono essere correttamente abbinati all'auto e al cerchio.
• Durezza del Materiale: La seconda considerazione è la durezza del materiale dei bulloni. In questo caso, i bulloni devono avere una classe di resistenza di almeno 10.9.
• Resistenza alla Corrosione: Un'altra caratteristica importante dei bulloni è la loro resistenza alla corrosione. Questi bulloni sono in genere in acciaio zincato, che dovrebbe garantire una protezione assolutamente sufficiente. Possono anche essere cromati o rivestiti con vari nomi specifici del produttore. I bulloni di origine sconosciuta potrebbero non soddisfare i requisiti di resistenza o resistenza alla corrosione, o addirittura differire significativamente in termini di dimensioni rispetto alle specifiche.

Cosa Considerare nella Scelta dei Bulloni per i Cerchi

Quando si scelgono i bulloni delle ruote, è necessario attenersi scrupolosamente ai requisiti specificati dai produttori della propria auto e delle ruote, se queste sono state sostituite con bulloni non originali.

• Tipi di Teste delle Viti: Esistono diversi tipi di teste delle viti per cerchi: conico, sferico, cilindrico, piatto.
• Diametro della Filettatura della Vite: Deve corrispondere alle specifiche del mozzo dell'auto.
• Passo della Filettatura della Vite: Essenziale per garantire un avvitamento corretto e sicuro.
• Lunghezza della Filettatura della Vite: Deve essere adeguata per garantire una presa sufficiente senza sporgere eccessivamente.
• Durezza della Vite: Classe almeno 10.9.
• Resistenza alla Corrosione: Zincatura, cromatura o altri tipi di rivestimenti.
• Dimensioni della Chiave Inglese: Solitamente 17 o 19 mm, queste sono le chiavi per le ruote in dotazione a ogni auto.

Perni e Bulloni Flottanti

Nelle soluzioni sportive, al posto delle viti vengono spesso utilizzati dei perni. Questi, a loro volta, vengono poi avvitati sui dadi di montaggio, che devono avere anche la tipologia di estremità corretta per adattarsi ai cerchi specifici. Questa soluzione riduce i tempi di sostituzione delle ruote, un aspetto fondamentale nelle corse.

Talvolta vengono utilizzati anche bulloni a testa flottante, noti anche come bulloni conici flottanti. Questi bulloni possono essere utilizzati per correggere differenze minime nella spaziatura dei bulloni delle ruote. Questa differenza non dovrebbe superare i due millimetri, il che significa che, ad esempio, invece di una spaziatura 4x100, è possibile installare una spaziatura 4x98. Sono disponibili anche come prigionieri con dado flottante. I bulloni o i dadi flottanti possono essere utilizzati sia su cerchi in acciaio che in alluminio.

Bulloni per Cerchi in Alluminio e Acciaio

• Cerchi in Alluminio: I cerchi in alluminio richiedono l'uso di bulloni appropriati per l'installazione. Si tratta in genere di bulloni conici, e le loro teste devono essere coniche. I bulloni per cerchi in alluminio sono spesso realizzati anche con una testa più piccola per ridurre il rischio di graffiare il cerchio durante l'installazione o la rimozione. I graffi sui cerchi in alluminio sono pericolosi e possono trasformarsi in crepe nel tempo.

• Cerchi in Acciaio: I cerchi in acciaio utilizzano in genere bulloni sferici. Alcune auto, in particolare quelle prodotte da Stellantis, ex PSA, come Citroën e Peugeot, utilizzano anche bulloni piatti.

Bulloni Antifurto

Vale la pena investire in viti antifurto? I bulloni antifurto sono da anni un dispositivo di sicurezza ben noto. Erano particolarmente diffusi negli anni '90, quando i furti di auto intere e dei loro componenti erano all'ordine del giorno. Oggi questo problema è molto meno diffuso, ma incidenti del genere si verificano ancora, soprattutto se si deve lasciare l'auto in aree scarsamente illuminate e incustodite. Ricordate che questi bulloni devono soddisfare gli stessi requisiti di tutti gli altri bulloni per ruote. Questi set di bulloni ruota dovrebbero solitamente includerne uno per ogni ruota, insieme a chiavi per svitare la forma insolita del bullone. Più insolita è la forma, meno probabilità ci sono che qualcuno riesca a svitarlo senza una chiave speciale. Di solito, non ci provano nemmeno, optando invece per un'auto meno sicura. I bulloni antifurto sono comunque molto utili, ma è importante ricordarsi di avere sempre a portata di mano nel bagagliaio delle chiavi speciali per svitare le ruote, perché non si sa mai quando serviranno.

Marcature dei Bulloni dei Cerchi

Per scegliere i bulloni per i vostri cerchi, è necessario leggere le relative descrizioni nel negozio online. Le designazioni tipiche che potreste trovare nelle descrizioni dei bulloni per cerchi includono:

• Vite di montaggio M15 x 1,25 sfera 35 mm chiave 17

Ciò significa, rispettivamente:

• Diametro filettatura vite - M15
• Passo della filettatura della vite - 1,25
• Lunghezza del filo - 35 mm
• Tipo di testa (impostazione, anche supporto errato) - sferica (a sfera)
• Chiave inglese misura 17.

Inoltre, è necessario specificare anche la classe di durezza e se la vite è zincata, cromata o altrimenti protetta dalla corrosione. La vite stessa potrebbe non avere alcuna marcatura, sebbene il più delle volte includa una marcatura di durezza e talvolta anche il diametro e il passo della filettatura. Seleziona i bulloni dei cerchi in base ai parametri sopra elencati e sarai soddisfatto, perché ti serviranno a lungo. Evita officine poco raccomandabili dove persone inesperte cambiano le ruote. Questo è un passaggio cruciale che ha un impatto enorme sulla sicurezza di guida. Scegliere i bulloni giusti è solo l'inizio; è fondamentale installarli correttamente, controllarli e regolarli se necessario dopo i primi 50-100 chilometri.

Normative e Standardizzazione: L'Importanza della Conformità

Nel settore della viteria e bulloneria, la ricerca della qualità e della standardizzazione è sempre stata una priorità.

• Norme Internazionali (ISO): Le norme ISO nascono proprio per favorire una maggiore intercambiabilità internazionale, riducendo al minimo le differenze tecniche tra Paesi e facilitando scambi commerciali e integrazione nelle filiere globali. A livello europeo, la Comunità Economica Europea (CEE) ha istituito il CEN (Comitato Europeo di Normazione) per emanare norme europee (EN) che vengono sviluppate recependo le norme ISO esistenti o, se necessario, elaborando norme europee specifiche, al fine di facilitare la libera circolazione dei prodotti in Europa.

• Norme Nazionali (DIN, UNI): Il German Institute for Standardization (DIN) nasce nel 1917 con l’obiettivo di definire standard tecnici per l’industria tedesca. Nel mercato tedesco, e successivamente in quello internazionale, le norme DIN sono state per molti decenni un punto di riferimento imprescindibile per la produzione e la commercializzazione di viteria e bulloneria. Le principali differenze tra DIN e ISO non riguardano la funzione del prodotto - che rimane sostanzialmente la stessa - ma alcuni aspetti dimensionali e di tolleranza. Per quanto riguarda le normative UNI sugli strumenti di misura delle filettature, gli standardizzatori hanno definito una moltitudine di norme che descrivono in modo dettagliato ogni tipo di strumento. Nel 1841, l’Inghilterra ha emesso la prima norma, il cui oggetto riguardava le filettature Whitworth.

Le normative si suddividono in:

1. Norme sulle filettature e sui relativi strumenti di misura: Forniscono linee guida e specifiche tecniche per garantire la corretta progettazione e realizzazione di filettature e la misurazione accurata degli elementi geometrici. Nel 1973 sono state emesse norme equivalenti a quelle UNI riguardanti gli accoppiamenti e gli strumenti di misura delle filettature, al fine di garantire un’armonizzazione a livello globale per la produzione e il controllo di viti e madreviti.
2. Norme sulle caratteristiche qualitative: Stabiliscono le tolleranze dimensionali per le parti non filettate, le classi di resistenza, i rivestimenti superficiali, i livelli di qualità e le modalità di controllo.
3. Norme di prodotto: Stabiliscono forme e dimensioni per ogni tipo di bulloneria.

Esempi di Norme Comuni: DIN 933, DIN 934, DIN 125

• DIN 933 (Viti a testa esagonale con gambo interamente filettato): Rappresentano una delle soluzioni di fissaggio più diffuse in ambito industriale e meccanico. Sono impiegate per il montaggio e il fissaggio di macchinari e componenti soggetti a sollecitazioni elevate, nell'industria automobilistica per il fissaggio di parti e componenti del veicolo, e nelle costruzioni e carpenteria metallica.

• DIN 934 (Dadi esagonali): Definisce lo standard dei dadi esagonali utilizzati per realizzare giunzioni filettate sicure e resistenti. Sono impiegati nel montaggio di telai, strutture portanti, impalcature, e nell'industria automobilistica per il fissaggio di sospensioni, motori e sistemi di trasmissione.

• DIN 125 (Rondelle piane): Sono elementi di fissaggio progettati per distribuire uniformemente il carico di serraggio e proteggere le superfici di contatto. Sono applicate nel fissaggio di componenti di motori, sospensioni e carrozzeria nell'industria automobilistica.

Produzione e Sfide nella Bulloneria Automobilistica

La produzione di bulloni e viti per autoveicoli è un processo critico che richiede un'attenta considerazione di vari fattori per garantire che questi elementi di fissaggio soddisfino le specifiche esigenze del settore automobilistico. Bulloni e viti per autoveicoli sono utilizzati in una vasta gamma di applicazioni, dalle parti del motore ai pannelli della carrozzeria, e devono resistere alle dure condizioni che i veicoli affrontano sulla strada.

• Resistenza alla Corrosione: Per combattere la corrosione, i produttori utilizzano materiali come acciaio inossidabile, alluminio e titanio, o applicano rivestimenti protettivi come zincatura, galvanizzazione o rivestimenti anticorrosione. Raggiungere il giusto equilibrio tra resistenza e resistenza alla corrosione è un processo delicato.

• Tecnologia di Fissaggio Appropriata: La tecnologia di fissaggio si riferisce alle tecniche e agli strumenti utilizzati per serrare e fissare bulloni e viti. Elementi di fissaggio sotto-serrati possono causare parti allentate e potenziali guasti, mentre elementi di fissaggio eccessivamente serrati possono causare danni ai materiali o addirittura portare alla rottura dell'elemento di fissaggio. I produttori si affidano a sistemi di controllo della coppia, apparecchiature di fissaggio automatizzate e sistemi robotici che assicurano un'applicazione coerente e precisa della coppia.

• Compatibilità con i Materiali: Quando si utilizzano bulloni e viti in acciaio con parti in alluminio, è essenziale tenere conto del potenziale rischio di corrosione galvanica. La resistenza del materiale del dispositivo di fissaggio deve essere adeguata ai componenti da fissare.

Prevenzione dell'Allentamento dei Dispositivi di Fissaggio

Il rischio di allentamento dei dispositivi di fissaggio per autoveicoli è una preoccupazione significativa. L'allentamento dei dispositivi di fissaggio può portare a gravi problemi, tra cui guasti dei componenti, riduzione della sicurezza e aumento dei costi di manutenzione.

• Inserti Screwlock: Questi inserti sono progettati per migliorare la presa degli elementi di fissaggio, rendendoli più resistenti all'allentamento sotto vibrazioni e altre sollecitazioni meccaniche.

• Rondelle: L'uso di rondelle, come rondelle elastiche o rondelle di bloccaggio, può migliorare significativamente le prestazioni degli elementi di fissaggio, resistendo alla rotazione e impedendo l'allentamento.

• Test della Coppia: Un serraggio eccessivo o insufficiente può causare problemi. I sistemi di controllo della coppia vengono utilizzati per misurare e regolare con precisione la quantità di coppia applicata a ciascun elemento di fissaggio.

In conclusione, la scelta e l'utilizzo corretti della bulloneria per veicoli sono aspetti cruciali per la sicurezza, le prestazioni e la longevità del tuo mezzo. Comprendere i materiali, le classificazioni di resistenza, le dimensioni, le filettature e le specifiche di coppia, unitamente al rispetto delle normative vigenti, garantisce un assemblaggio sicuro e affidabile.
