Le cabine di verniciatura e sabbiatura rappresentano strumenti fondamentali nel settore automotive e in molteplici ambiti industriali. Questi spazi autonomi, progettati per attività specifiche di preparazione e finitura delle superfici, giocano un ruolo cruciale nella qualità del prodotto finale e nella sicurezza degli operatori. Comprendere le loro caratteristiche, le normative che le regolano e le strategie per ottimizzarne l'efficienza è essenziale per qualsiasi azienda che operi in questi settori.
Cabine di Sabbiatura: Pulizia Profonda per Superfici Perfette

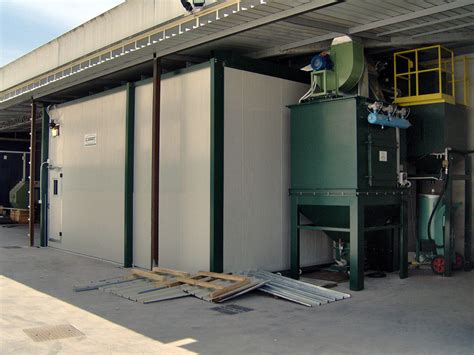

Le attività di sabbiatura, finalizzate alla rimozione di ruggine, vernici vecchie o altri contaminanti dalle superfici, si svolgono normalmente all'interno di apposite cabine. Una cabina di sabbiatura è uno spazio autonomo utilizzato per attività di sabbiatura ad alta pressione. Le sue dimensioni sono variabili, da uno spazio dalle dimensioni abbastanza contenute, ad uno spazio più ampio progettato per contenere più automobili o macchine.
Tutte le cabine di sabbiatura sono dotate di un sistema di aspirazione dell’aria e di una fonte di aria compressa per alimentare l’attrezzatura utile per ultimare la sabbiatura. Questo sistema è cruciale per garantire un ambiente di lavoro salubre, evitando la dispersione di polveri e particelle abrasive nell'aria circostante. La scelta di una cabina di sabbiatura adeguata dipende dalle dimensioni degli oggetti da trattare e dalla frequenza di utilizzo. Alcune società di sabbiatura offrono un prezzo fisso per gli articoli che possono essere sabbiati in un armadio di sabbiatura e una tariffa maggiorata per gli articoli che richiedono che la sabbiatura avvenga lontano dalla sede dell'attività dell'azienda, influenzando il costo finale di una sabbiatura.
Cabine di Verniciatura: L'Arte della Finitura Protettiva

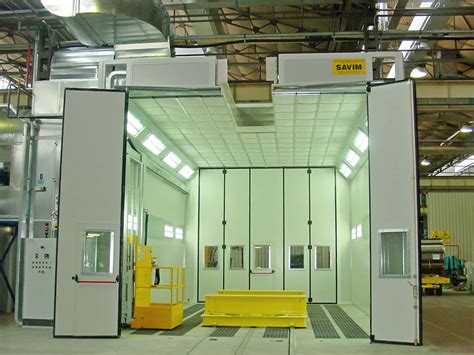

Le cabine di verniciatura sono il cuore del processo di finitura, dove la vernice viene applicata in un ambiente controllato per garantire risultati ottimali. Le strutture di queste cabine a secco vengono realizzate con l’impiego di diversi tipi di materiale, quali lamiere zincate, acciaio inox, pannelli coibentati o polipropilene. I pannelli che formano la cabina vengono connessi tra loro con bulloni, creando una struttura autoportante robusta e versatile.
Sul fronte aspirante viene applicata una guida portafiltro e sul tetto un ventilatore centrifugo, elementi chiave per il sistema di filtraggio e ventilazione. Le cabine di verniciatura a secco vengono realizzate dalle aziende con un elevato grado di personalizzazione, secondo le esigenze specifiche dei clienti e del settore di provenienza. Uno dei vantaggi più importanti di questo strumento è che il costo di gestione dell’impianto è inferiore ad altri sistemi e, inoltre, le cabine di verniciatura garantiscono un’ottima depurazione delle polveri. Anche la manutenzione o la sostituzione di alcuni pannelli non comportano costi eccessivi o problematiche particolari.
Come Acquistare una Cabina di Verniciatura: Requisiti e Considerazioni
La scelta di una cabina di verniciatura è un investimento significativo che richiede un'attenta valutazione di diversi parametri. La domanda su come acquistare una cabina di verniciatura viene fatta spesso, per cui è utile riportare alcune indicazioni per tutte le aziende che devono effettuare questo acquisto. È fondamentale che la richiesta di conformità ai requisiti specifici, nel momento in cui viene inviata al fornitore, diventi una specifica d’acquisto e come tale sia vincolante per il costruttore, trasformandosi in un obbligo contrattuale determinante in caso di contenzioso legale. Naturalmente, deve essere specificata la richiesta di conformità sia nei preventivi sia nella conferma d’ordine. I requisiti di una cabina di verniciatura sono indispensabili per valutarne la qualità, ma anche per tutelare sia l’acquirente sia il fornitore.
Il primo passo consiste nell'identificare i manufatti che devono essere verniciati nella cabina (tipo di materiale e dimensioni), fornendo ai costruttori le schede tecniche e di sicurezza dei prodotti vernicianti che si utilizzano.
Cabina a Secco o a Velo d'Acqua? Una Scelta Cruciale
Una delle decisioni più importanti riguarda la scelta tra il sistema di filtrazione a secco o a velo d’acqua. È necessario fornire al costruttore i costi di smaltimento per fanghi e rifiuti solidi, i costi di elettricità e di mano d’opera per una valutazione accurata.
In generale, se si usano solo prodotti all’acqua, la soluzione migliore è costituita dalle cabine a secco. Infatti, usando cabine a velo d’acqua con vernici a solvente, il flocculante che si aggiunge nella vasca è influenzato minimamente dalla natura della vernice, sia essa poliuretanica, nitro o poliestere. Nel caso delle vernici all’acqua, invece, il processo è molto influenzato dalla natura del polimero. Questo significa che la scelta degli additivi per il trattamento deve essere fatta sulla base della vernice utilizzata, previa prova di laboratorio. Se si cambia la vernice all’acqua, tali prove devono essere ripetute in quanto, con molta probabilità, occorrerà cambiare gli additivi che si utilizzavano con la vernice originaria.
Molto spesso, poi, il solo prodotto chimico non è sufficiente per un’ottimizzazione del risultato finale, in quanto molto importanti sono sia il sistema impiantistico di depurazione e di recupero dei fanghi, molte volte non adeguati, sia i metodi di trattamento e dosaggio dei prodotti stessi. Tutte queste problematiche diventano ancora più complesse quando nella vasca della cabina di verniciatura ci si ritrova con residui di vernici all’acqua e a solvente, in miscela perennemente non costante! In questo caso non c’è molto da fare: bisogna sperare di trovare il flocculante buono e farsi fare prove di laboratorio da vari produttori, cercando poi di mantenere nella vasca di raccolta dell’acqua condizioni il più possibile costanti (un’impresa quasi impossibile!).
Per tutti questi motivi, la cabina di verniciatura a secco è indubbiamente la soluzione migliore nel caso in cui si utilizzano vernici all’acqua, in quanto si evitano tutte le difficoltà legate alla gestione della cabina di verniciatura a velo d’acqua e in particolare:
- l’aggiunta di additivi (regolatore di pH, coagulante, flocculante, antischiuma, battericida);
- la formazione di rifiuti difficilmente gestibili (filtri sporchi di vernice secca, anziché acqua e fanghi);
- la dipendenza dalla natura della vernice (a parte il fatto che i filtri s’intasano più o meno velocemente, a seconda della loro qualità).
Requisiti Tecnici e Prestazionali
I parametri e i requisiti di una cabina di verniciatura da richiedere esplicitamente al fornitore sono i seguenti:
- emissioni di particolato in atmosfera inferiori a 3 mg/m³;
- velocità di aspirazione tra 0,3 e 0,5 m/s;
- nel caso di cabina di verniciatura pressurizzata, definire le dimensioni e l’ubicazione del plenum;
- presenza di un "pressostato differenziale", che rileva il grado di intasamento del filtro, in modo da poterne effettuare la sostituzione a tempo opportuno;
- per le cabine a secco, indicazione della "perdita di carico" dovuta all’accumulo di overspray sul sistema filtrante, oltre la quale la velocità scende al di sotto di 0,3 m/s. Si tratta in pratica della resistenza che il filtro oppone al passaggio dell’aria, che si misura in Pascal (Pa) o in millimetri di colonna d’acqua (mm cda; 1mm cda = 1 kgp/m² = 9,81 Pa);
- sempre per le cabine a secco, indicazione della resa dei filtri (quantità di vernice in kg/m² che un filtro riesce a trattenere prima di esaurirsi);
- conformità degli impianti elettrici alle norme CEI e ATEX;
- conformità alla norma EN 12215.
Forni di Essiccazione e Locali di Carteggiatura: Passaggi Complementari
Per i locali di essiccazione, i parametri e i requisiti da richiedere al fornitore includono:
- separazione fisica dalla zona di applicazione;
- conformità alla norma EN 1539.
Se la cabina viene utilizzata per operazioni di levigatura manuale, i requisiti da richiedere al fornitore sono:
- emissioni in atmosfera conformi alla vigente normativa (verificare il limite imposto dalla Provincia, in genere 3 mg/m³);
- emissioni in ambiente di lavoro inferiori a 5 mg/m³;
- sistema di filtrazione polveri conforme alle norme regionali vigenti (ad esempio, per la Lombardia, alla “Deliberazione della Giunta Regionale n° 7/13943 del 01/08/2003”).
La Velocità dell'Aria: Un Punto Fondamentale
Anche se si utilizzano solo prodotti vernicianti all’acqua, è necessario che la cabina di verniciatura mantenga la salubrità dell’ambiente di lavoro, sia perché in queste vernici è comunque presente una piccola quantità di solventi, sia perché la parte solida della vernice (l’overspray) deve essere sempre allontanata da chi vernicia. Tra i requisiti della cabina di verniciatura, uno dei più importanti è la misura teorica della velocità di aspirazione, semplice da calcolare: si misura l’area aspirante (base per altezza della cabina di verniciatura), si divide la portata (in m³/h) per l’area aspirante (in m²), si divide il risultato ottenuto per 3600 e si avrà così la velocità in metri al secondo (ricordiamo che la velocità di aspirazione deve essere compresa nell’intervallo tra 0,3 e 0,5 m/s).
Esistono diverse configurazioni per le cabine di verniciatura chiuse, a seconda della direzione della ventilazione:
- Schema di una cabina di verniciatura chiusa a ventilazione orizzontale
- Cabina di verniciatura chiusa a ventilazione verticale
- Cabina di verniciatura chiusa a ventilazione diagonale
L'Importanza del Collaudo e della Conformità Normativa
La firma del verbale di collaudo è fondamentale per evitare futuri contenziosi che riguardano i requisiti di una cabina di verniciatura. Devono essere verificati e sottoscritti almeno i seguenti valori:
- polveri emesse in atmosfera (limite 3 mg/m³);
- velocità dell’aria, misurata almeno in 9 punti diversi sul fronte di aspirazione, conformemente alla norma EN 12215;
- rumorosità, conformemente alla norma EN 12215.

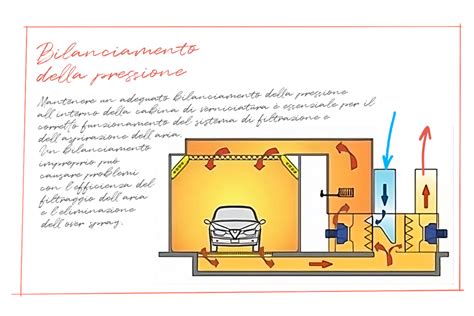

Pressurizzazione o Compensazione: Migliorare l'Ambiente di Lavoro
Pressurizzazione e compensazione sono soluzioni costruttive che riducono al minimo la presenza di polvere, migliorando anche le condizioni di lavoro degli addetti. In entrambi i casi, la soluzione consiste nel far entrare aria da una parte per riequilibrare quella che esce. La differenza tra i due sistemi non sta nella quantità di aria inviata nella cabina di verniciatura, bensì nella velocità con cui circola.
Il pressurizzatore lavora in leggera sovrappressione, inviando aria filtrata e climatizzata (riscaldata d’inverno e, se necessario, raffreddata d’estate) nell’ambiente di lavoro. È caratterizzato da una mandata di aria su una superficie filtrante molto maggiore rispetto al compensatore, ma con una velocità più bassa (0,3 m/s al massimo), in modo da non creare turbolenze e conseguenti movimenti di polvere, che andrebbe poi a ricadere sui pezzi verniciati. Un pressurizzatore ha una superficie uguale all’area del fronte della cabina di verniciatura.
La scelta dipende dalle esigenze produttive e dal tipo di finitura desiderata, dato che la pressurizzazione costa più della compensazione. Per la verniciatura di serramenti o per l’applicazione dei fondi, ad esempio, un compensatore è più che sufficiente, mentre è sconsigliato per le finiture e per tutte le verniciature di alta qualità. Si tratta di indicazioni pratiche mutuate dall’esperienza di impiantisti e verniciatori e quindi non sono ancora definibili come "migliori tecniche disponibili", concetto che è invece legato strettamente all’individuazione di parametri di processo e di progettazione che consentano di misurare le prestazioni tecniche e ambientali di un impianto. Nel settore della verniciatura, tali parametri non sono ancora stati né definiti né valutati, per cui non esistono dei requisiti minimi applicati dagli operatori del settore.
Un tentativo di creare, all’interno dell’UNI (l’ente di unificazione italiano), un progetto di norma intitolato “U50017112 - Impianti per il trattamento di superfici - Criteri e requisiti per l’ordinazione, la fornitura, il collaudo e la manutenzione - Parte 2: cabine di verniciatura manuali”, includeva nella sezione 9 i “Requisiti minimi costruttivi”. Questo lavoro avrebbe consentito agli utilizzatori di realizzare facilmente una specifica di acquisto delle cabine di verniciatura, in modo da responsabilizzare sia l’acquirente sia il venditore. Su queste basi si sarebbe anche potuto costruire un metodo di valutazione delle migliori tecnologie disponibili, ma gli interessi divergenti dei costruttori e la totale assenza delle associazioni di categoria degli utilizzatori dal tavolo normativo ha fatto fallire il progetto.
Va comunque ricordato che, per quanto riguarda la costruzione in sicurezza di una cabina di verniciatura, l’acquirente può richiedere al fornitore che l’impianto sia progettato e realizzato secondo le prescrizioni della norma tecnica armonizzata EN 12215 “Impianti di rivestimento - Cabine a spruzzo per l’applicazione di prodotti vernicianti liquidi organici - Requisiti di sicurezza” che, pur concentrandosi sulla sicurezza dell’impianto, offre ampie garanzie anche in termini di qualità e prestazioni.
La Norma EN 12215:2004 - Requisiti di Sicurezza per le Cabine di Verniciatura a Spruzzo
La norma EN 12215:2004 si applica alle cabine di verniciatura per l’applicazione di prodotti vernicianti liquidi organici e tratta tutti i pericoli significativi, valutati nell’utilizzo e nelle condizioni previste dal fabbricante. Una cabina di verniciatura è un insieme costituito da differenti componenti tra loro collegati e riuniti all’interno di una struttura parzialmente o totalmente chiusa, delimitata da pareti:
- ventilazione forzata per mezzo di una o più ventole;
- filtro a secco o sistemi di lavaggio ad umido;
- dispositivi di misurazione e di comando;
- impianto di riscaldamento dell’aria di ventilazione;
- dispositivi automatici antincendio;
- dispositivi di allarme;
- apparecchiature elettriche.
Sono escluse dalla norma:
- le aree di spruzzatura (spazi per l’applicazione di prodotti vernicianti liquidi organici che sono limitati soltanto da una parete laterale utilizzata per l’estrazione dell’aria di scarico);
- le cabine di verniciatura combinate (coperte dalla norma EN 13355);
- le pareti che delimitano le cabine di verniciatura, se parti integranti dell’edificio;
- la stanza di lavoro o l’edificio utilizzato per la verniciatura a spruzzo di articoli di grandi dimensioni (per esempio aerei);
- le apparecchiature di spruzzatura utilizzate nelle cabine di verniciatura trattate nelle norme EN 1953, EN 50050 e EN 50176;
- le cabine di verniciatura che sono parte di installazioni complesse.
La norma contiene: l’elenco dei pericoli significativi che necessitano di un’azione volta ad eliminare o ridurre il rischio; i requisiti e/o le misure di sicurezza; le modalità di verifica di tali requisiti e/o misure di sicurezza; le prescrizioni relative alle informazioni per l’uso che il costruttore deve fornire contestualmente all’impianto.
Elenco dei Pericoli Significativi
I pericoli principali sono:
- di natura meccanica, elettrica, termica;
- provocati dal rumore e da sostanze pericolose;
- incendio ed esplosione;
- generati da guasti dovuti a alimentazione di energia o da posture scorrette per la salute.
Misure di Sicurezza Specifiche
Esempi di requisiti di sicurezza di natura meccanica includono l'impedimento del contatto con parti mobili pericolose per mezzo di: installazione di ripari distanziatori; dispositivi di protezione; interblocchi idraulici, pneumatici o elettrici. Le cabine chiuse devono essere progettate in modo che in caso di emergenza l’operatore possa trovare l’uscita in un tempo minimo senza ostacoli od ostruzioni sul suo cammino. Sono previste specifiche prescrizioni per il numero, la conformazione e la dislocazione delle porte. Le tubazioni del fluido e i sistemi pressurizzati devono essere conformi ai requisiti della EN 982 ed EN 983. Gli apparecchi di spruzzatura devono essere conformi alle specifiche stabilite dalla EN 1953. Scale a pioli, passerelle e passamano in dotazione alle cabine di verniciatura devono essere conformi alle norme EN ISO 14122-2, EN ISO 14122-3 ed EN ISO 14122-4. Prescrizioni specifiche sono previste per grate, pavimentazione, pozzi di lavoro, passerelle ed illuminazione. Gli apparecchi elettrici devono essere conformi alla EN 60204-1. L’isolamento degli apparecchi elettrici deve essere resistente ai solventi e agli altri fluidi. Gli apparecchi elettrici devono essere protetti contro l’influenza meccanica esterna. Tutte le parti meccaniche conduttive devono essere collegate alla messa a terra. L’accesso alle zone pericolose in cui è ubicata l’apparecchiatura automatica elettrostatica deve essere impedito durante il funzionamento. Tutti i sistemi e gli apparecchi rilevanti per la sicurezza devono essere realizzati in modo tale da non poter essere influenzati da guasti.
Cabine di Verniciatura Specializzate: L'Esempio delle Ruote
Un esempio di innovazione nel settore è la cabina brevettata per la verniciatura delle ruote, che semplifica il processo grazie alla sua culla automatizzata a doppia faccia e a 360 gradi che ruota senza soluzione di continuità. Dotata di lampade di polimerizzazione IR e UV all'avanguardia e di un potente sistema di aspirazione dei fumi, questa cabina all'avanguardia garantisce una finitura impeccabile. La sua culla automatizzata per la rotazione delle ruote su entrambi i lati e a 360 gradi non solo snellisce il processo di verniciatura, ma aumenta anche in modo significativo l'efficienza e la produttività.
Immaginate il tempo risparmiato e la precisione raggiunta quando le ruote possono essere verniciate senza soluzione di continuità su entrambi i lati senza bisogno di interventi manuali. All'interno della macchina sono installate lampade a infrarossi (IR) e a ultravioletti (UV) per garantire che il primer, la vernice di base e la vernice trasparente siano polimerizzate nel modo migliore e più rapido possibile. A seconda del tipo di vernice utilizzata, selezionata nel programma, le lampade vengono accese per il tempo necessario a polimerizzare completamente gli strati applicati. Una volta polimerizzato, il cerchio può essere estratto dalla macchina per consentire il montaggio del pneumatico.
Alla base della sua funzionalità c'è l'innovativa capacità di verniciare su due lati (fronte/retro). Il portaruota ruota senza sforzo, garantendo al verniciatore un punto di vista ottimale in ogni momento. Consente all'imbianchino di applicare la vernice con un movimento continuo, garantendo una maggiore precisione e coerenza rispetto alla rotazione manuale. Durante il processo di verniciatura, è estremamente importante avere il miglior flusso d'aria possibile nell'unità Wheel Paint per evitare l'overspray e impedire che l'ambiente venga inquinato da fumi e nebbia di vernice. Il flusso d'aria nell'unità è di circa 0,3 m/s, un valore addirittura superiore a quello di una cabina di verniciatura media.
Queste soluzioni sono pensate per una perfetta integrazione nell'officina, con un design compatto e un ingombro ridotto. La gamma di prodotti Wheel Restore è stata progettata appositamente per integrarsi perfettamente nella maggior parte delle officine. La gamma di prodotti Wheel Restore è realizzata con cura e attenzione alla versatilità. Il suo design compatto, robusto e resistente permette una facile installazione nel retro di un furgone o di un camion, rendendolo perfetto per servizi di riparazione mobile.
Manutenzione e Ottimizzazione dell'Efficienza
Per molte aziende, l'acquisto di un impianto di verniciatura è un vero e proprio investimento sul futuro. Garantirne l’efficienza e la durata nel tempo è un obiettivo importante: sia per rientrare dei costi iniziali e di gestione, sia per massimizzarne le capacità produttive. Esistono diverse strategie per rendere una cabina di verniciatura più efficiente e prevenire possibili malfunzionamenti.
Una regolare manutenzione aumenta la longevità della cabina di verniciatura, evitando inaspettate e costose riparazioni. L’uso intensivo della cabina potrebbe addirittura richiedere un adeguato programma di manutenzione. I costruttori di cabine più strutturati sono in grado di offrire piani di intervento programmati, calibrati secondo le specifiche dell’impianto del cliente e in accordo con le sue disponibilità di tempo, al fine di gestire al meglio i fermi macchina dovuti alla manutenzione.
Il pannello di controllo può fornire molte informazioni utili sullo stato di salute di una cabina. Ad esempio, può registrare quante ore di verniciatura sono trascorse dall’ultima sostituzione del filtro, aiutando a ottimizzare i cicli di manutenzione. Anche la pulizia dell’ambiente di lavoro gioca il suo ruolo: l’area circostante la cabina di verniciatura dovrebbe essere mantenuta il più pulita e sgombra possibile. Dai priorità alle zone dove si accumula maggiore sporcizia, in modo da ridurre la quantità di impurità che potrebbero entrare nella cabina. La configurazione degli spazi è un fattore determinante in questo senso.
L’illuminazione di una cabina può influire sia sul comfort del lavoratore che sulla qualità del lavoro stesso. Spesso i clienti richiedono postazioni di lavoro ben illuminate con tonalità di colore specifiche, affinché sia più facile il riconoscimento di eventuali difetti derivanti da una non corretta applicazione del prodotto o banalmente per avere un controllo della corretta brillantezza del supporto verniciato.
In conclusione, sono diversi i fattori che incidono sull’efficienza di una cabina di verniciatura, dalla sua progettazione alla manutenzione quotidiana. Un'attenta pianificazione e una gestione proattiva sono fondamentali per massimizzare il ritorno sull'investimento e garantire la produzione di finiture di alta qualità. Le aziende possono contattare personale esperto per ottenere una consulenza e un'assistenza personalizzata, indicando le proprie esigenze e richieste. Questo consente di ricevere al più presto i risultati di un’analisi personalizzata e una proposta di soluzione redatta con cura e professionalità, che si adatti al meglio alle necessità dell’azienda, seguendo scrupolosamente tutte le normative internazionali del settore industriale di provenienza. All’interno dei siti specializzati è possibile trovare anche tutti gli accessori correlati e altri prodotti inerenti la depurazione e il filtraggio che possono essere di interesse.
