I cablaggi elettrici rappresentano il sistema nervoso di ogni imbarcazione, in particolare per motori entrobordo come il Volvo Penta AQ145. Una comprensione approfondita di questi circuiti è fondamentale per la manutenzione, la risoluzione dei problemi e l'assicurazione di un funzionamento sicuro ed efficiente. Questa guida dettagliata esplora gli schemi elettrici, i componenti chiave e le pratiche ottimali per la gestione dell'impianto elettrico di un Volvo Penta AQ145.
Introduzione al Volvo Penta AQ145
Il Volvo Penta AQ145 è un motore entrobordo a benzina, noto per la sua robustezza e affidabilità. Come molti motori marini della sua epoca, l'impianto elettrico gioca un ruolo cruciale nell'avviamento, nel monitoraggio dei parametri vitali e nell'alimentazione degli accessori di bordo. La corretta configurazione e manutenzione dei cablaggi garantisce che tutti i sistemi operino come previsto, prevenendo guasti e prolungando la vita del motore.
Volvo Penta AQ145, first start after 5 years
Componenti Fondamentali dell'Impianto Elettrico
L'impianto elettrico di un Volvo Penta AQ145 è costituito da diversi componenti interconnessi, ognuno con una funzione specifica.
Batteria e Avviamento
La batteria è la fonte primaria di energia per l'impianto elettrico. Un cablaggio robusto e in buone condizioni è essenziale per garantire un'efficace trasmissione della corrente al motorino di avviamento. I cavi della batteria devono essere di sezione adeguata per gestire le elevate correnti di spunto richieste all'avviamento, e i terminali devono essere puliti e saldamente connessi per prevenire cadute di tensione e surriscaldamento.
Alternatore e Sistema di Ricarica
L'alternatore è responsabile della ricarica della batteria mentre il motore è in funzione e dell'alimentazione dei sistemi elettrici di bordo. Un cablaggio integro tra l'alternatore, il regolatore di tensione e la batteria è cruciale per un'efficiente gestione dell'energia. Qualsiasi interruzione o deterioramento in questi cavi può compromettere la ricarica della batteria, portando a problemi di avviamento e di alimentazione degli accessori.
Circuito di Accensione
Il circuito di accensione, che include la bobina, lo spinterogeno e le candele, richiede un cablaggio specifico per la corretta erogazione della scintilla. I cavi delle candele, in particolare, devono essere di alta qualità e ben isolati per evitare dispersioni e garantire una combustione ottimale.
Strumentazione del Cruscotto
La strumentazione di bordo, come contagiri, voltmetro, indicatore di pressione olio e indicatore di temperatura, è collegata all'impianto elettrico del motore. Questi strumenti forniscono informazioni vitali sul funzionamento del motore. I cablaggi di questi strumenti sono generalmente più sottili ma devono essere protetti da agenti atmosferici e vibrazioni.
Pannello di Controllo e Interruttori
Il pannello di controllo, spesso situato sulla monoleva o in un'area dedicata, contiene la chiave di accensione e vari interruttori per luci, pompe e altri accessori. Un cablaggio accurato e ben etichettato in questa zona facilita l'identificazione e la risoluzione di eventuali problemi.
Schemi Elettrici del Volvo Penta AQ145
La consultazione dello schema elettrico specifico per il modello AQ145 è indispensabile per qualsiasi intervento. Gli schemi mostrano le interconnessioni tra i vari componenti, i colori dei fili e i punti di massa. Senza uno schema, la diagnosi di un problema elettrico può essere estremamente difficile e portare a danni maggiori.
Sezione Avviamento e Ricarica
Questa sezione dello schema illustra il percorso della corrente dalla batteria al motorino di avviamento, passando per il solenoide di avviamento. Mostra anche il cablaggio dell'alternatore, compresi i collegamenti per la ricarica della batteria e l'eventuale sensore di tensione.
Sezione Accensione
La sezione accensione del diagramma dettaglia i collegamenti tra l'interruttore di accensione, la bobina, il modulo di accensione (se presente) e lo spinterogeno. È fondamentale seguire attentamente questi percorsi per garantire che la scintilla venga generata correttamente al momento giusto.
Sezione Strumentazione
Questa parte dello schema mostra come i sensori del motore (temperatura acqua, pressione olio, livello carburante) sono collegati ai rispettivi indicatori sul cruscotto. Vengono inoltre evidenziati i cablaggi per l'illuminazione della strumentazione e altri indicatori luminosi.
Problemi Comuni e Diagnosi
I problemi elettrici sono tra i più frequenti nelle imbarcazioni. Capire come diagnosticarli e risolverli è cruciale.
Strumenti in Fondo Scala
Un problema comune, come riscontrato in una situazione specifica, è che gli strumenti di temperatura e olio vanno in fondoscala una volta alimentati (solo + e -). Questo comportamento suggerisce diverse possibili cause:
- Mancanza di collegamento al sensore: Se lo strumento riceve alimentazione ma non è collegato al sensore corrispondente, o se il sensore è difettoso, lo strumento potrebbe interpretare questa mancanza di segnale come un valore massimo. Gli indicatori di temperatura e olio spesso funzionano "a massa"; un circuito aperto (cavo interrotto o sensore non collegato) può farli andare a fondoscala.
- Sensore difettoso: Il sensore stesso potrebbe essere guasto e non inviare il segnale corretto. Un sensore di temperatura o pressione olio malfunzionante può causare letture errate o estreme.
- Problemi di cablaggio: Un cablaggio interrotto o un falso contatto tra lo strumento e il sensore, o tra lo strumento e la massa, può alterare la lettura. È importante controllare la continuità del cavo di segnale e del cavo di massa.
- Strumento difettoso: Anche se meno comune, lo strumento stesso potrebbe essere guasto internamente.
Per diagnosticare questo problema, è necessario verificare la continuità dei cavi dal sensore allo strumento, testare il sensore (se possibile, con un multimetro o sostituendolo temporaneamente con uno noto funzionante) e assicurarsi che lo strumento abbia una buona connessione di massa.
Problemi di Avviamento
Se il motore non si avvia, i problemi possono risiedere nel circuito di avviamento.
- Batteria scarica o difettosa: Verificare la tensione della batteria.
- Cavi batteria corrosi o allentati: Pulire i terminali e stringere i collegamenti.
- Motorino di avviamento difettoso: Testare il motorino di avviamento separatamente.
- Solenoide di avviamento guasto: Controllare il solenoide.
Mancanza di Carica della Batteria
Se l'alternatore non carica la batteria, le possibili cause includono:
- Cavo dell'alternatore interrotto o difettoso.
- Alternatore guasto.
- Regolatore di tensione difettoso.
- Cinghia dell'alternatore allentata o rotta.
Consigli Pratici per la Manutenzione dei Cablaggi
La prevenzione è la migliore strategia per mantenere efficiente l'impianto elettrico.
Ispezione Regolare
Effettuare ispezioni visive periodiche di tutti i cablaggi. Cercare segni di corrosione, abrasioni, isolamento danneggiato o connessioni allentate. Prestare particolare attenzione alle aree esposte all'umidità o alle vibrazioni.
Pulizia e Protezione dei Terminali
La corrosione è il nemico numero uno dei contatti elettrici in ambiente marino. Pulire regolarmente i terminali della batteria e degli altri componenti con una spazzola metallica e applicare uno spray protettivo specifico per uso marino.
Utilizzo di Materiali di Qualità
Quando si sostituiscono cavi o connettori, utilizzare sempre componenti di qualità marina. Questi sono progettati per resistere all'ambiente salino e alle vibrazioni. Cavi con isolamento in PVC marino, terminali stagnati e guaine termorestringenti con adesivo interno offrono una protezione superiore.
Etichettatura dei Cavi
Un sistema di etichettatura chiaro e coerente per tutti i cavi semplifica enormemente la diagnosi e la manutenzione. Utilizzare etichette resistenti all'acqua e indelebili per identificare la funzione di ogni cavo.
Protezione dalla Massa a Strappo
Un dispositivo di massa a strappo, spesso presente sulla monoleva, è una caratteristica di sicurezza fondamentale. Assicurarsi che sia funzionante e che il suo cablaggio sia integro. Questo interruttore interrompe l'accensione del motore in caso di emergenza.
Cablaggio della Monoleva QuickSilver

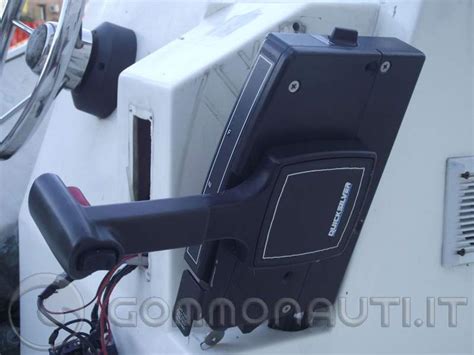

Un esempio di monoleva come quella QuickSilver, che integra la chiave di accensione e la massa a strappo, richiede una particolare attenzione al suo cablaggio. Come evidenziato, una corretta connessione di questi elementi è vitale per il funzionamento sicuro del motore. La chiave di accensione e il sistema di massa a strappo sono due circuiti distinti ma interconnessi che devono essere attentamente verificati. Il fatto che la monoleva includa la chiave di accensione indica che i fili di alimentazione principali e quelli del circuito di avviamento passano attraverso essa, rendendola un punto critico da ispezionare.
È essenziale che tutti i collegamenti siano saldi e protetti dall'umidità. La monoleva stessa può ospitare diversi fili che vanno ai vari strumenti, all'accensione e al trim/tilt. Un'errata connessione o un danneggiamento in questo punto può causare malfunzionamenti diffusi nell'impianto elettrico.
Prolungamento della Vita dell'Impianto Elettrico
Per garantire una lunga vita all'impianto elettrico del vostro Volvo Penta AQ145, oltre alla manutenzione di base, è consigliabile considerare alcuni aspetti avanzati.
Gestione del Carico Elettrico
Valutare attentamente il carico elettrico complessivo a bordo. L'aggiunta di numerosi accessori (luci a LED, sistemi di navigazione avanzati, frigoriferi) può sovraccaricare l'alternatore o scaricare rapidamente la batteria se non dimensionati correttamente. Considerare l'installazione di un sistema a doppia batteria con un selettore o un ripartitore di carica per isolare la batteria di avviamento da quella dei servizi.
Fusibili e Interruttori Automatici
Assicurarsi che tutti i circuiti siano adeguatamente protetti da fusibili o interruttori automatici (breaker) dimensionati correttamente per il carico del circuito. Questi dispositivi sono essenziali per prevenire danni ai cablaggi e ai componenti in caso di cortocircuito o sovraccarico. È fondamentale non sostituire mai un fusibile con uno di amperaggio superiore a quello specificato.
Cablaggio Corretto per la Resistenza

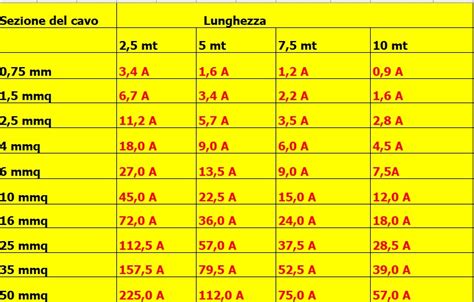

Quando si sostituiscono cavi, la loro resistenza è un fattore chiave. La caduta di tensione aumenta con la lunghezza e diminuisce con la sezione del cavo. Utilizzare cavi di sezione adeguata (misurata in AWG o mm²) per minimizzare la caduta di tensione, specialmente per circuiti ad alta corrente come l'avviamento. Un cavo sottodimensionato può surriscaldarsi e causare inefficienze o guasti.
Protezione dai Ratti e Roditori
In ambienti marini, i roditori possono causare danni significativi ai cablaggi, rosicchiando l'isolamento. Misure preventive, come l'uso di repellenti o la protezione fisica dei cavi con guaine metalliche o PVC rigido in aree vulnerabili, possono prevenire costosi danni.
Connessioni Stagne
In un ambiente marino, l'umidità è una costante minaccia. Utilizzare connettori stagni, guaine termorestringenti con colla interna e scatole di derivazione impermeabili per proteggere tutti i collegamenti elettrici dall'ingresso di acqua salata, che è altamente corrosiva e conduttiva.
Controlli di Massa (Ground)
Un sistema di massa ben progettato e integro è cruciale. Assicurarsi che tutti i componenti abbiano un buon punto di massa comune e che le connessioni a massa siano pulite e salde. Problemi di massa sono spesso difficili da diagnosticare e possono causare un'ampia varietà di malfunzionamenti elettrici intermittenti.
La Natura Interconnessa dell'Impianto Elettrico
È importante considerare che i problemi elettrici raramente sono isolati. Un guasto in un componente o un cablaggio può avere effetti a cascata su altri sistemi. Per esempio, un problema con l'alternatore potrebbe portare a una batteria scarica, che a sua volta impedisce al motorino di avviamento di funzionare correttamente. Allo stesso modo, un cavo danneggiato in una parte del sistema può causare letture errate sugli strumenti o malfunzionamenti imprevedibili.
La risoluzione dei problemi dovrebbe sempre iniziare con un'analisi sistemica, verificando i componenti principali e le loro interconnessioni prima di focalizzarsi su un singolo elemento. Utilizzare un multimetro per controllare tensione, corrente e continuità è uno strumento diagnostico indispensabile.
Adottando un approccio metodico e una cura costante, l'impianto elettrico del vostro Volvo Penta AQ145 continuerà a funzionare in modo affidabile, garantendovi tranquillità durante le vostre avventure in mare.
