Cablaggio del BMS Automotive: Garanzia di Sicurezza ed Efficienza nei Veicoli Elettrici

Il Sistema di Gestione della Batteria (BMS) è un componente fondamentale nei veicoli elettrici (EV) e in altre applicazioni alimentate a batteria, in particolare quelle che impiegano batterie al litio. La sua funzione primaria è quella di immagazzinare e gestire l'energia in modo efficiente, garantendo al contempo la sicurezza, le prestazioni ottimali e la longevità del pacco batteria. Il BMS agisce come il cervello del sistema, monitorando costantemente i parametri critici della batteria e comunicando con gli altri componenti del veicolo per un funzionamento armonioso.

Il Ruolo Cruciale del BMS nei Veicoli Elettrici

Nelle batterie al litio per veicoli elettrici, il BMS è essenziale per la gestione dell'energia. Regola il flusso di energia, monitora lo stato della batteria e comunica con altri componenti del veicolo. Questo sistema svolge un ruolo cruciale nei veicoli elettrici (EV) e in altre applicazioni alimentate a batteria, garantendo sicurezza, prestazioni e longevità. L'EV BMS (Battery Management System) garantisce la protezione del sistema di batterie EV contro sovratensione, sottotensione, sovracorrente, temperatura eccessivamente alta e temperatura eccessivamente bassa tramite il rilevamento di tensione, corrente e temperatura. Inoltre, fornisce il controllo dei relè, la stima dello stato di carica (SOC), la gestione di carica e scarica, il riscaldamento o l'isolamento, il controllo del bilanciamento, la gestione di allarmi e guasti, la comunicazione con altri controller e il rilevamento dell'isolamento del circuito ad alta tensione.

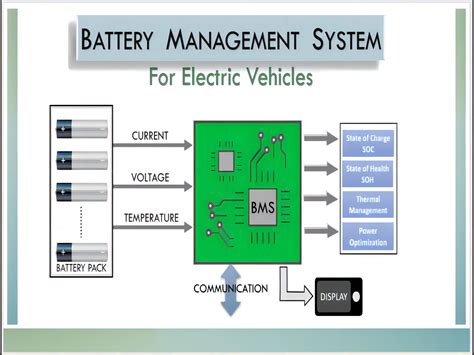

Il BMS nel pacco batteria EV raccoglie dati in tempo reale, tra cui la tensione di ogni cella, i valori di temperatura da vari sensori, la tensione e la corrente totali del sistema batteria e la resistenza di isolamento del sistema batteria. Determina se il sistema batteria funziona normalmente in base ai valori soglia preimpostati e monitora i guasti in tempo reale. La protezione di sicurezza della batteria e gli allarmi includono il controllo termico e il controllo dell'alta tensione. Il controllo della coerenza della batteria, in cui il BMS raccoglie informazioni sulla tensione delle singole celle e utilizza strategie di bilanciamento per garantire la coerenza, è un altro aspetto vitale.

Componenti Hardware e Software del BMS

I BMS possono essere classificati in base ai componenti hardware e software. Sono costituiti da un'unità di acquisizione dati e da un'unità di controllo, ciascuna delle quali svolge un ruolo fondamentale nella gestione della batteria. L'unità di acquisizione dati riceve i dati raccolti dalla sub-control box, tra cui tensione della batteria di trazione, temperatura della batteria e corrente del bus. Raccoglie, calcola ed elabora i dati di tensione per ogni modulo batteria o singola cella. Identifica le celle con tensione più alta e più bassa e assicura che la differenza di tensione sia entro limiti accettabili. La carica si interrompe quando una qualsiasi cella raggiunge la tensione di interruzione della carica e la scarica cessa quando una qualsiasi cella scende alla tensione di interruzione della scarica. Il BMS monitora le prestazioni di isolamento del circuito ad alta tensione quando riceve comandi di accensione per i contattori del bus.

Processi Operativi Fondamentali del BMS

Un BMS funziona attraverso tre processi principali: carica, scarica e riscaldamento in condizioni di freddo.

1. Fase di Precarica: Dopo che il caricabatterie di bordo riceve il segnale di inserimento della pistola di carica, riattiva il controller del veicolo e il BMS. Il BMS esegue quindi un controllo iniziale e un'inizializzazione e, al termine, invia un rapporto al controller del veicolo. Il controller del veicolo controlla la chiusura del relè negativo principale, mentre il BMS controlla anche la chiusura del relè negativo principale. Le singole celle della batteria vengono sottoposte a pre-carica e, una volta confermato che non vi è alcun cortocircuito in nessuna cella, il processo di pre-carica è completato.

2. Fase di Carica e Scarica: Durante la carica, il BMS assicura che la tensione di ogni cella rimanga entro limiti sicuri, interrompendo il processo se una cella raggiunge la tensione di interruzione della carica. Durante la scarica, monitora la tensione delle singole celle per prevenire la scarica profonda, interrompendo l'erogazione di energia se una cella raggiunge la tensione di interruzione della scarica.

3. Gestione Termica: Il BMS monitora la temperatura delle celle e del pacco batteria. In condizioni di freddo estremo, può attivare sistemi di riscaldamento per portare le celle a una temperatura operativa ottimale, garantendo prestazioni adeguate e prevenendo danni. Al contrario, in caso di surriscaldamento, può limitare la potenza o interrompere il funzionamento per prevenire danni termici o incendi.

Struttura e Cablaggio del Pacco Batteria

I moduli batteria sono costituiti da singole celle di batteria collegate in serie o in parallelo per ottenere la tensione e la capacità desiderate. Con l'avanzare della tecnologia delle batterie, aumenta anche il ruolo del BMS. Un BMS ben progettato è essenziale per il funzionamento sicuro ed efficiente di una batteria al litio per veicoli elettrici. Non solo protegge le singole celle, ma migliora anche le prestazioni complessive e la longevità del pacco batteria. Con l'avanzare della tecnologia dei veicoli elettrici, le capacità del BMS continueranno a evolversi, offrendo soluzioni di gestione dell'energia più intelligenti per un futuro sostenibile.

Cablaggio per Assemblaggi DIY (Fai-da-Te)

Per i principianti che assemblano pacchi batteria LiFePO4 fai-da-te, il collegamento della cella LiFePO4 al BMS per la prima volta può sembrare un compito difficile. Tuttavia, dopo averlo eseguito una volta, si rivela più semplice del previsto. Un BMS è una caratteristica di sicurezza davvero importante da aggiungere a una batteria al litio.

Il primo passo è installare il BMS. Ci sono due serie principali di fili da installare: i fili spessi e i fili sottili. Non tutti i BMS sono uguali, ma la maggior parte sono simili.

• Fili Spessi (Collegamento di Potenza): La maggior parte dei BMS avrà 3 fili spessi, o 3 pad per saldare i fili di grosso calibro. Questi sono tipicamente etichettati come B-, P- e C-.

  • Il filo B- è il collegamento negativo principale del pacco batteria. Deve essere collegato al terminale negativo della prima fila di celle o al terminale negativo totale del pacco batteria.
  • Il filo P- (o pad) è il terminale negativo per il carico (scarica). Collega il negativo del carico al BMS.
  • Il filo C- (o pad) è il terminale negativo per il caricabatterie. Collega il negativo del caricabatterie al BMS. Alcuni BMS hanno un unico terminale P- che gestisce sia la carica che la scarica.

  È fondamentale utilizzare un filo di calibro adeguato (ad esempio, 12 o 14 AWG) per questi collegamenti di potenza, poiché gestiranno l'intera corrente che scorre dal pacco batteria al carico e al caricabatterie. Assicurare connessioni salde e sicure è vitale.

• Fili Sottili (Cavi di Bilanciamento): Questi sono i fili sottili, spesso con un connettore bianco, che collegano ogni singola cella o modulo al BMS. Il BMS avrà lo stesso numero di fili di bilanciamento delle celle in serie nella tua batteria, o uno in più.

  • Il filo di bilanciamento inizia tipicamente con un collegamento all'estremità negativa del primo gruppo di celle parallele (spesso etichettato come B0 o simile).
  • I fili successivi si collegano alle estremità positive di ciascun gruppo di celle parallele o ai punti di connessione tra le serie di celle.
  • L'ultimo filo di bilanciamento si collega all'estremità positiva totale del pacco batteria (spesso etichettato come Bx, dove x è il numero totale di celle in serie).

  Il metodo di connessione per i fili di bilanciamento è cruciale. L'ideale è collegarli direttamente ai terminali delle celle o alle barre collettrici. Evitare di creare connessioni ad alta resistenza che potrebbero influenzare le letture del BMS o aggiungere resistenza al flusso di corrente principale.

Sequenza di Cablaggio e Verifica

Un cablaggio corretto del BMS è fondamentale per il suo funzionamento. La sequenza tipica prevede:

1. Collegare il terminale negativo principale del pacco batteria al terminale B- del BMS. Assicurare una connessione salda e sicura utilizzando un cavo di sezione adeguata alla corrente della batteria.
2. Collegare i cavi di bilanciamento in sequenza al terminale positivo di ciascuna cella o punto di connessione tra le celle, partendo dalla prima. È essenziale numerare e collegare questi fili nell'ordine corretto, corrispondente alla configurazione delle celle in serie. Ad esempio, in una configurazione di batteria 4S, i fili di bilanciamento sono collegati come segue: filo nero (o di riferimento) al polo negativo principale della batteria, il primo filo rosso al polo positivo della cella 1, il secondo filo rosso al polo positivo della cella 2 e così via, fino all'ultimo filo rosso che si collega al polo positivo principale della batteria.
3. Collegare i terminali negativi di carica (C-) e scarica (P-) del BMS. I cavi negativi hanno due opzioni: collegarsi al terminale P- del BMS sia per il carico che per il caricabatterie, oppure, se il BMS ha un terminale C- separato, collegare il negativo del caricabatterie a C- e il negativo del carico a P-. Questa configurazione consente al BMS di monitorare separatamente la corrente di carica e scarica per un controllo e una protezione migliori.
4. Collegare i terminali positivi di carica e scarica. Questi di solito si collegano direttamente al terminale positivo totale del pacco batteria, bypassando il BMS per il positivo.

Dopo il cablaggio, è fondamentale eseguire una serie di controlli:

• Verifica della Tensione dei Cavi di Bilanciamento: Utilizzare un multimetro per misurare la tensione tra i cavi di bilanciamento adiacenti. Ad esempio, la tensione tra B0 e B1 dovrebbe corrispondere alla tensione di una singola cella. Questo verifica che ogni filo di bilanciamento stia effettivamente rilevando la tensione corretta dalla sua rispettiva cella o punto di connessione.
• Controllo della Resistenza Interna del BMS: Misurare la resistenza interna tra i terminali B- e P- del BMS. Una resistenza bassa (vicina a 0Ω) indica che il BMS è conduttivo e probabilmente funzionante.
• Verifica della Tensione Finale: Misurare la tensione totale del pacco batteria e confrontarla con le letture del BMS (ad esempio, tensione tra B- e P+).

Selezione del BMS per Collegamenti in Serie e Parallelo

La scelta del BMS corretto dipende dalla configurazione del pacco batteria: collegamenti in serie o in parallelo.

Collegamento in Serie

Il collegamento in serie aumenta la tensione totale del pacco batteria, mantenendo la corrente massima uguale a quella di una singola cella o pacco. Questo è ideale per applicazioni che richiedono alta tensione, come veicoli elettrici, sistemi di accumulo di energia e impianti solari.

Regola Fondamentale: Per un pacco batteria composto da più pacchi collegati in serie, è necessario un singolo BMS integrato che corrisponda al numero totale di celle in serie (S) e alla tensione totale del pacco.

• Esempio: Se si collegano 4 pacchi batteria 4S 12V 100A in serie, si otterrà un pacco totale di 16S 48V 100A. In questo caso, è necessario un BMS 16S 48V 100A. Utilizzare quattro BMS 4S separati non è corretto perché non vi è una supervisione centralizzata dell'intero pacco, portando a rischi di protezione e sicurezza.

È fondamentale scegliere un BMS con funzione di bilanciamento attivo per le connessioni in serie, poiché questa funzione bilancia la tensione di tutte le celle, prolungando la durata della batteria.

Collegamento in Parallelo

Il collegamento in parallelo aumenta la corrente totale del pacco batteria, mantenendo la tensione costante. Questo è utile per applicazioni che richiedono alta corrente a bassa tensione, come sistemi di alimentazione per camper, stazioni di alimentazione portatili e piccoli dispositivi fai-da-te.

Regola Fondamentale: Per un pacco batteria composto da più pacchi collegati in parallelo, è consigliabile utilizzare un BMS separato per ciascun pacco batteria.

• Esempio: Se si collegano 4 pacchi batteria 4S 12V 100A in parallelo, si otterrà un pacco totale di 4S 12V 400A. In questo caso, è raccomandato l'uso di quattro BMS 4S 12V 100A, uno per ogni pacco. L'uso di un singolo BMS 4S 12V 400A non è generalmente consigliato perché non offre protezione per singoli pacchi batteria in caso di guasti interni e può essere più costoso e complesso da cablare correttamente.

È importante che tutti i BMS utilizzati in una configurazione parallela siano della stessa marca, modello e lotto per garantire parametri di protezione costanti e prevenire squilibri di corrente tra i pacchi.

Importanza del Cablaggio BMS di Qualità

L'integrità di un cablaggio BMS influisce direttamente sull'affidabilità dell'intero sistema di batterie. Cablaggi di scarsa qualità possono causare letture imprecise, celle sbilanciate o guasti di comunicazione tra il BMS e il pacco batteria. Un cablaggio BMS è più di un semplice insieme di cavi: è la spina dorsale della comunicazione che consente ai sistemi di batterie di funzionare in modo sicuro ed efficiente.

Redway Battery, con oltre 13 anni di esperienza, sottolinea che la precisione nel cablaggio del BMS non è solo un requisito tecnico, ma è il fondamento dell'affidabilità e della sicurezza a lungo termine nei sistemi di batterie al litio. Che si tratti di alimentare carrelli elevatori industriali o sistemi di accumulo solare, ogni collegamento deve essere impeccabile. I loro team di ingegneri garantiscono che le personalizzazioni OEM/ODM soddisfino le esigenze energetiche personalizzate senza compromettere la qualità. Un cablaggio corretto salvaguarda la salute della batteria, previene costosi tempi di fermo e, in definitiva, fornisce agli utenti soluzioni di alimentazione affidabili.

La preparazione del pacco batteria, che include la pulizia dei terminali e il corretto collegamento delle celle, è fondamentale. Terminali sporchi o collegati in modo errato possono causare scarse prestazioni o condizioni di sicurezza precarie. L'isolamento adeguato previene cortocircuiti che potrebbero causare incendi o danneggiare i componenti elettronici. Inoltre, l'installazione di copriterminali sui poli della batteria protegge dal contatto accidentale, una precauzione essenziale durante il montaggio, il trasporto o l'installazione.

Con l'avanzare della tecnologia, i BMS continueranno a evolversi, offrendo soluzioni di gestione dell'energia sempre più intelligenti per un futuro sostenibile. Un cablaggio BMS corretto garantisce un monitoraggio e un controllo accurati di ogni cella e dei parametri complessivi del pacco batterie, prevenendo problemi come sovraccarico, scarica profonda, surriscaldamento o persino runaway termico.
