La sicurezza passiva dei veicoli moderni è un campo in costante evoluzione, e il sistema airbag rappresenta uno dei pilastri fondamentali in questa architettura protettiva. Nelle vetture come la Fiat Grande Punto 1200, sebbene i dati forniti si riferiscano alla versione 1.3 Multijet, i principi di funzionamento e molti dei componenti chiave del sistema airbag sono analoghi, garantendo un elevato livello di protezione per gli occupanti in caso di impatto. Questo articolo si propone di esplorare in dettaglio il funzionamento, la componentistica e lo schema di cablaggio di questo complesso sistema.
Il Sistema di Sicurezza a Controllo Elettronico
La vettura è dotata di un sistema a controllo elettronico che, in caso di urto frontale o laterale, comanda l'attivazione di specifici dispositivi di ritenuta. Questo sistema è progettato per adattarsi alla severità dell'impatto, offrendo una protezione ottimale.
Protezione Frontale: La Versione Base
Nella sua configurazione base, per la protezione frontale, il sistema comprende:
- Airbag frontali per guidatore e passeggero, caratterizzati da un doppio stadio di attivazione.
- Cinture anteriori con pretensionatore e limitatore di carico degressivo.
- Un sensore frontale supplementare decentrato di rilevazione urto.
Protezione Laterale: La Versione Più Completa
Nelle versioni più complete, il sistema di protezione laterale è costituito da:
- Due airbag a tendina (Window Bag), alloggiati nelle longherine sotto il tetto.
- Due sensori di rivelazione urto posizionati nel montante centrale.
La Logica di Attivazione "Air-Bag Smart 2"
Il sistema di protezione frontale adotta l'innovativa logica di attivazione denominata "Air-Bag Smart 2". Questa tecnologia è in grado di adattare automaticamente i parametri di attivazione in funzione della severità dell'urto, garantendo una risposta modulata e più efficace.
Airbag Frontali a Doppio Stadio di Attivazione
Gli airbag frontali per guidatore e passeggero sono a doppio stadio di attivazione. Questa caratteristica permette una gestione più fine dell'energia dissipata sull'occupante:
- Urti di Media Severità: In questi casi, la centralina elettronica comanda il primo stadio di attivazione degli airbag. Successivamente, a seguito di un elevato aumento di temperatura, si attiva il secondo stadio, in modo tale che l'energia scaricata sull'occupante non sia lesiva.
- Urti Molto Severi: Per urti di maggiore entità, la centralina attiva il secondo stadio dopo un piccolo aumento di temperatura, quindi quasi subito. Questo consente di assorbire una maggiore energia cinetica dell'occupante prima che esso impatti contro il volante o la plancia.
Il Sensore ECS "Early Crash Sensor"
Un sensore supplementare ECS "Early Crash Sensor", posto sulla traversa anteriore nei pressi della serratura del cofano motore, è fondamentale per l'efficacia del sistema. Questo sensore aiuta la centralina elettronica ad anticipare l'intervento degli airbag rispetto a un sistema tradizionale. In questo modo, la fase di attivazione degli airbag viene completata prima ancora che l'occupante inizi il suo moto di avanzamento verso il volante o la plancia, massimizzando la protezione.
Diagnostica airbag | Come simulare l'airbag | Come bypassare l'airbag

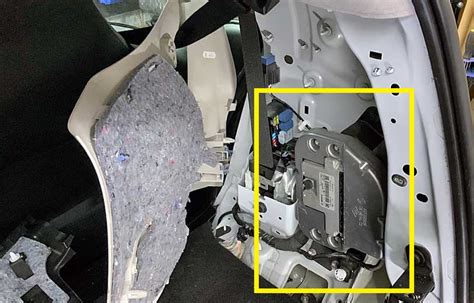

Centralina Airbag: Il Cuore del Sistema
La centralina airbag (M060) è ubicata sotto il mobiletto centrale della vettura ed è fissata rigidamente alla scocca. Questa posizione è strategica, in quanto i sensori di decelerazione collocati all'interno della centralina sono in prossimità del baricentro del veicolo e rilevano con precisione le decelerazioni dell'intera vettura. La sua protezione è garantita da uno specifico fusibile del Body Computer.
Moduli Airbag Frontali
I due moduli airbag frontali sono, come accennato, a due stadi: il primo stadio interviene a un primo livello di urti, mentre il secondo entra in funzione in caso di urti di entità superiore.
Modulo Airbag Lato Guida (Q009)
Il modulo airbag lato guida è collocato al centro del volante. È montato su una piastra basculante che consente il comando degli avvisatori acustici. La piastra alloggia un contenitore metallico contenente il cuscino ripiegato e il dispositivo generatore di gas che gonfia il cuscino.Un dispositivo a "contatto spiralato" (D047) consente ai cavi di collegamento del modulo airbag di seguire la rotazione del volante senza pericolo di rotture, garantendo una connessione elettrica costante e sicura.
Modulo Airbag Lato Passeggero (Q011)
L'airbag lato passeggero è collocato sulla plancia ed è fissato direttamente sulla traversa della vettura tramite un'apposita staffa.
Airbag a Tendina (Window Bag) (Q040, Q041)
Gli airbag a tendina, o Window Bag, si attivano insieme agli airbag laterali e si frappongono tra l'occupante e la vettura. La loro funzione è impedire il contatto della testa contro oggetti altamente intrusivi quali vetri, montanti e altre strutture rigide.Poiché la loro estensione va dal montante anteriore al vano bagagliaio, i Window Bag proteggono sia i passeggeri anteriori sia quelli posteriori. Questo sistema a tendina offre le migliori prestazioni grazie all'ampia superficie di sviluppo e alla sua capacità di auto-sostentamento anche in assenza di appoggio.
Pretensionatori Cinture di Sicurezza (Q020, Q021)
I pretensionatori sono posti sugli arrotolatori delle cinture di sicurezza anteriori. La stessa logica che controlla gli airbag comanda l'attivazione dei pretensionatori delle cinture di sicurezza.La funzione dei pretensionatori è recuperare l'eventuale lasco del nastro della cintura, in modo da trattenere l'occupante contro lo schienale fin dai primi istanti dell'urto, riducendone lo spostamento all'interno del vano abitacolo. Questo contribuisce in modo significativo a minimizzare le lesioni.
Autodiagnosi e Segnalazione Anomalie
La centralina airbag è dotata di un sistema di autodiagnosi avanzato, che svolge diverse funzioni cruciali per la sicurezza e la manutenzione del veicolo:
- Rilevazione e Memorizzazione Anomalie: Il sistema rileva e memorizza eventuali anomalie nel funzionamento dei componenti.
- Riconoscimento Componenti e Tipo di Guasto: È in grado di riconoscere i vari componenti del sistema e identificare il tipo specifico di guasto intervenuto.
- Segnalazione Anomalie: La centralina segnala l'insorgere di tali anomalie per mezzo dell'apposita spia "segnalazione anomalie Air Bag", collocata nello strumento (E050).
Anche le attivazioni del sistema a seguito di un urto di particolare severità vengono memorizzate dalla centralina, fornendo dati preziosi per eventuali indagini post-incidente.
Quando l'autodiagnosi del sistema rileva un'avaria o è stato registrato un urto, la centralina invia via rete CAN un segnale per l'accensione della spia "segnalazione anomalie Air Bag". Analogamente, fa accendere la spia "disabilitazione Air Bag lato passeggero" e la spia "cinture non allacciate".
La Spia "Cinture Non Allacciate"
La spia "cinture non allacciate" segnala il mancato aggancio della cintura di sicurezza del guidatore, accendendosi in modo fisso sin dal key-on. La spia sul quadrante inizia a lampeggiare e il buzzer del quadro strumenti suona in modo intermittente se la velocità della vettura supera i 20 km/h o lo spazio percorso supera i 400 m.Quest'ultima spia utilizza le informazioni di due interruttori posti sulla fibbia delle cinture di sicurezza anteriori (I046, I047) e di un sensore presenza passeggero (K065) posto sotto il cuscino del sedile. È importante notare che queste informazioni NON influenzano la logica di attivazione degli airbag.
Disattivazione Airbag Lato Passeggero
La funzione di disattivazione dell’airbag lato passeggero viene attivata operando nel menu “setup” del quadro strumenti, non tramite chiave. A disattivazione inserita, si accende la corrispondente spia nel quadro strumenti, fornendo un chiaro feedback visivo all'utente.
Componenti del Sistema Airbag e la Loro Localizzazione
Per una comprensione completa del sistema, è essenziale conoscere i singoli componenti e la loro ubicazione. La seguente lista descrive i principali elementi che compongono il sistema airbag della Fiat Grande Punto 1.3 Multijet, validi per l'analisi del modello 1200.
Centraline e Unità di Controllo
- B001 CENTRALINA DI DERIVAZIONE: Un punto cruciale per la distribuzione dei segnali all'interno del veicolo.
- B099 SCATOLA MAXI FUSE SU BATTERIA: Contiene i fusibili di massima corrente per la protezione dei circuiti principali, inclusa l'alimentazione del sistema airbag.
- M001 BODY COMPUTER: La centralina principale che gestisce molteplici funzioni elettroniche del veicolo, inclusa l'interfaccia con la centralina airbag.
- M060 CENTRALINA AIR BAG: Il cervello del sistema, responsabile della rilevazione degli urti, dell'attivazione dei dispositivi di ritenuta e dell'autodiagnosi.
Connettori e Masse
- C015 MASSA PLANCIA LATO GUIDA: Punto di messa a terra per i componenti situati nella plancia lato guida.
- C050 MASSA SISTEMA AIR BAG: Punto di messa a terra dedicato specificamente al sistema airbag, fondamentale per il corretto funzionamento.
- D020 GIUNZIONE PLANCIA / POSTERIORE: Connettore che collega il cablaggio della plancia con la parte posteriore del veicolo.
- D047 GIUNZIONE CONTATTO SPIRALATO: Il connettore specifico per il contatto spiralato del volante, che permette la connessione elettrica all'airbag guidatore durante la rotazione del volante.
- D070 GIUNZIONE SEDILE LATO GUIDA: Connettore per i cablaggi relativi al sedile lato guida, inclusi quelli per i pretensionatori e i sensori di presenza.
- D071 GIUNZIONE SEDILE LATO PASSEGGERO: Connettore per i cablaggi relativi al sedile lato passeggero, per pretensionatori e sensori.
- D106 GIUNZIONE POSTERIORE / TRAVERSA: Connettore che collega il cablaggio posteriore con la traversa, probabilmente per i sensori laterali o i Window Bag.
Interruttori e Sensori
- E050 QUADRO STRUMENTI: L'interfaccia visiva per il guidatore, dove vengono mostrate le spie di segnalazione.
- I046 INTERRUTTORE CINTURE DI SICUREZZA LATO GUIDA: Rileva se la cintura di sicurezza del guidatore è allacciata.
- I047 INTERRUTTORE CINTURE DI SICUREZZA LATO PASSEGGERO: Rileva se la cintura di sicurezza del passeggero è allacciata.
- K039 SENSORE FRONTALE AIR-BAG: Il sensore supplementare ECS "Early Crash Sensor" posizionato nella parte anteriore del veicolo.
- K065 SENSORE PRESENZA PASSEGGERO: Rileva la presenza di un occupante sul sedile del passeggero.

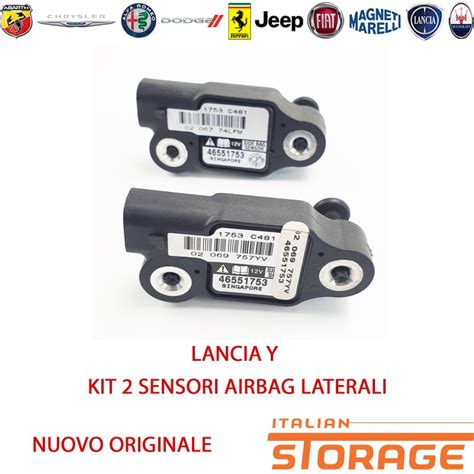

- K066 SENSORE PER AIR BAG LATERALE, LATO GUIDA: Sensore di rilevazione urto posizionato nel montante centrale lato guida.
- K067 SENSORE PER AIR BAG LATERALE, LATO PASSEGGERO: Sensore di rilevazione urto posizionato nel montante centrale lato passeggero.
Attuatori (Airbag e Pretensionatori)
- Q009 AIR BAG GUIDATORE: Il modulo airbag integrato nel volante.
- Q011 AIR BAG SU PLANCIA (LATO PASSEGGERO): Il modulo airbag posizionato nella plancia lato passeggero.
- Q020 PRETENSIONATORE CINTURA ANTERIORE LATO GUIDA: Dispositivo che tende la cintura di sicurezza del guidatore in caso di urto.
- Q021 PRETENSIONATORE CINTURA ANTERIORE LATO PASSEGGERO: Dispositivo che tende la cintura di sicurezza del passeggero in caso di urto.
- Q040 WINDOW BAG LATO GUIDA: L'airbag a tendina per la protezione laterale lato guida.
- Q041 WINDOW BAG LATO PASSEGGERO: L'airbag a tendina per la protezione laterale lato passeggero.

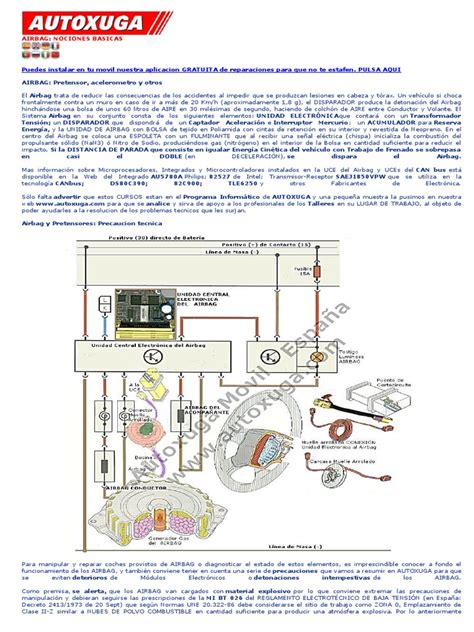

Schema Elettrico e Cablaggio: Una Panoramica
Sebbene uno schema elettrico dettagliato e specifico per il modello 1200 non sia fornito direttamente, le informazioni sui componenti e le loro interconnessioni ci permettono di delineare il cablaggio generale. Il sistema si basa su una rete complessa di sensori che rilevano la decelerazione e l'impatto, trasmettendo queste informazioni alla centralina airbag (M060).
La centralina airbag, a sua volta, elabora i dati ricevuti e, in base alla logica "Air-Bag Smart 2", decide quali dispositivi di ritenuta attivare e con quale intensità (nel caso degli airbag a doppio stadio). Le linee di alimentazione della centralina del sistema sono protette da uno specifico fusibile del Body Computer (M001), che riceve a sua volta alimentazione dalla scatola maxi fuse su batteria (B099).
I sensori frontali (K039) e laterali (K066, K067) sono collegati direttamente alla centralina airbag, fornendo i dati critici sull'urto. I moduli airbag (Q009, Q011, Q040, Q041) e i pretensionatori (Q020, Q021) sono attuatori che ricevono il comando di attivazione dalla centralina.
Il cablaggio interno del volante, per l'airbag guidatore (Q009), è gestito dal contatto spiralato (D047), un componente essenziale che permette la continuità elettrica nonostante la rotazione del volante.
Le masse (C015, C050) sono fondamentali per il corretto funzionamento dell'intero sistema elettrico, garantendo un riferimento stabile per i circuiti. Le giunzioni (D020, D070, D071, D106) rappresentano i punti di connessione tra diversi segmenti del cablaggio, facilitando l'assemblaggio e la manutenzione.
Il quadro strumenti (E050) è collegato alla centralina airbag tramite la rete CAN, permettendo la visualizzazione delle spie di segnalazione anomalie e lo stato di disattivazione dell'airbag passeggero. I sensori delle cinture (I046, I047) e il sensore di presenza passeggero (K065) sono anch'essi integrati nel cablaggio, fornendo informazioni per le spie di allacciamento cinture, sebbene, come già specificato, non influenzino direttamente la logica di attivazione degli airbag.
Norme di Sicurezza per la Manutenzione
Quando si eseguono operazioni sul sistema Air Bag, è assolutamente cruciale osservare scrupolosamente le norme di sicurezza prescritte. Il mancato rispetto di tali procedure può comportare rischi gravi, inclusa l'attivazione accidentale degli airbag o il danneggiamento dei componenti, compromettendo la sicurezza del veicolo e degli operatori. La manipolazione di questi sistemi dovrebbe essere sempre affidata a personale qualificato.
