Schema di Cablaggio Navigatore BMW E46: Guida Completa all'Installazione e Funzionamento del Doppio DIN

L'installazione di un sistema di navigazione doppio DIN su una BMW E46 può trasformare radicalmente l'esperienza di guida, introducendo funzionalità multimediali e di connettività avanzate. Questo articolo esplora in dettaglio il processo di montaggio, i collegamenti elettrici essenziali e le caratteristiche operative di questi moderni dispositivi, basandosi su esperienze pratiche e informazioni tecniche.

Caratteristiche dei Sistemi Doppio DIN Moderni

I navigatori doppio DIN disponibili sul mercato offrono una vasta gamma di funzionalità che vanno ben oltre il semplice GPS. Tra le caratteristiche più comuni e apprezzate si trovano:

• Display a Colori 7" TFT Touchscreen 800*480: Una risoluzione elevata garantisce una visualizzazione chiara e dettagliata di mappe, video e interfacce utente. Il touch screen facilita l'interazione con il sistema.
• Sistema TMC per Informazioni sul Traffico in Tempo Reale: Questa funzione è cruciale per la navigazione, permettendo di ricevere aggiornamenti in tempo reale sul traffico e di ricalcolare i percorsi per evitare ingorghi.
• Radio RDS Formato 2 DIN: La compatibilità con lo standard 2 DIN assicura un'integrazione estetica e funzionale nel cruscotto dell'E46. La funzione RDS (Radio Data System) visualizza informazioni sulle stazioni radio e sui brani in riproduzione.
• Potenza Audio 4 x 45 Watt: Un'uscita audio di questa potenza è generalmente sufficiente per alimentare gli altoparlanti di serie, offrendo una buona qualità sonora.
• Lettore DVD / Divx / Mp3 / Mp4 / JPEG / USB / SD CARD: Un lettore multimediale versatile che supporta diversi formati, consentendo di riprodurre musica, video e visualizzare immagini da varie sorgenti.
• Compatibilità con Comandi al Volante: La possibilità di integrare i comandi al volante originali migliora la sicurezza e la comodità d'uso, permettendo di controllare le funzioni principali senza distogliere lo sguardo dalla strada.
• Navigatore Completo con Ricevitore GPS Integrato (SiRFSTAR III 20ch): Un ricevitore GPS ad alta sensibilità garantisce un posizionamento preciso e affidabile. Spesso, questi sistemi includono mappe complete di Italia ed Europa, con autovelox preinstallati.
• Ricevitore Digitale Terrestre (PAL/SECAM/NTSC): La ricezione della TV digitale terrestre aggiunge un'opzione di intrattenimento per i passeggeri, in particolare durante le soste.
• Bluetooth A2DP Stereo, Chiamate in Vivavoce e Musica dal Telefonino: La connettività Bluetooth è fondamentale per effettuare chiamate in vivavoce e per lo streaming audio dal proprio smartphone, migliorando la sicurezza e la comodità.
• Funzione Rubrica Telefonica con Bluetooth: Consente di sincronizzare la rubrica del telefono con il navigatore, rendendo più facile la gestione delle chiamate.
• Ingresso IPOD / Videocamera Parking: La compatibilità con iPod permette di riprodurre musica e video dai dispositivi Apple. L'ingresso per la videocamera di parcheggio (retrocamera) è una funzione di sicurezza molto utile.
• Compatibile con Programma di Navigazione in Italiano: Un'interfaccia utente e istruzioni vocali in italiano rendono il sistema più accessibile.
• Mappa ITALIA + EUROPA Complete, Inclusive di Tutti gli Autovelox: La copertura geografica estesa e l'aggiornamento sugli autovelox sono vantaggi significativi per chi viaggia.
• Memoria MicroSD da 2GB con Programma di Navigazione Inclusa: Un bonus che facilita l'installazione e l'uso immediato del navigatore.
• Menu' Grafico 3D e Programmi Interamente in Italiano: Un'interfaccia intuitiva e graficamente accattivante.
• Telecomando Completo in Dotazione di Serie: Offre un ulteriore metodo di controllo del sistema.
• Sistema Operativo WINDOWS CE 5.0: Questo sistema operativo, pur essendo datato, è ancora funzionale e aggiornabile tramite USB, consentendo una certa flessibilità nella gestione del software.
• Canali di Ingresso/Uscita Audio/Video (AV): Permettono di collegare sorgenti esterne e di estendere le capacità multimediali del sistema.
• Ascolta la Radio o il CD Mentre Usi il Navigatore: Una funzionalità multitasking che migliora l'esperienza utente.
• Connettore ISO Standard Canbus per Montaggio Immediato: Semplifica il cablaggio e l'integrazione con l'elettronica dell'auto.
• Ingresso USB Frontale e Retro, Ingresso Microfono Esterno nel Retro: Offrono opzioni per il collegamento di dispositivi USB e per un microfono esterno per una migliore qualità audio durante le chiamate.
• Disponibili Optional: Retro Videocamera per Parcheggio: Un accessorio consigliato per migliorare la sicurezza nelle manovre di parcheggio.

Materiale Necessario per l'Installazione

Prima di iniziare il montaggio, è fondamentale avere a disposizione tutti i componenti e gli strumenti necessari:

• L’Autoradio Doppio DIN: Il cuore del sistema, con tutte le funzionalità desiderate.
• Mascherina Specifica per BMW E46: Essenziale per un'integrazione estetica e meccanica perfetta nel cruscotto. Esistono codici specifici a seconda della presenza di tasti DSC (51167001410, circa 70€) o ASC (51168230902, circa 35€).
• Antenna TV Amplificata (eventuale): Se non si vuole montare l'originale, che solitamente non è amplificata. Il costo varia da 25 a 50 €.
• Adattatore Antenna Radio: Indispensabile per collegare l'antenna radio BMW al connettore standard dell'autoradio doppio DIN (costo circa 2 €).
• Filtro Antidisturbo (eventuale): Utile per ridurre interferenze elettriche che potrebbero compromettere la qualità audio o video (costo da 15€ a 28 € circa).
• Retrocamera (eventuale): Per la funzione di assistenza al parcheggio (costo da 25€ a 50 € circa).
• Cacciaviti (a taglio e a croce): Per smontare e rimontare le varie componenti.
• Phon (asciugacapelli): Utile per scaldare la plastica e facilitare la rimozione di alcune parti.

Parte 1: Installazione Fisica

L'installazione di un sistema doppio DIN richiede una serie di passaggi che comportano lo smontaggio di diverse parti del cruscotto della BMW E46. È importante procedere con attenzione per evitare danni.

1ª Fase: Smontaggio del Vecchio Stereo

Per rimuovere l'autoradio di serie, si deve:

1. Infilare un cacciavite a lama piatta sotto gli inserti anteriori del cruscotto e fare leva per rimuoverli.
2. All’altezza dello stereo, a destra e sinistra, si troveranno due viti a croce: rimuoverle.
3. Tirare lo stereo verso di sé per estrarlo parzialmente.
4. Rimuovere i due cavi antenna e il connettore quadrato grosso. Il connettore è a baionetta, quindi infilare un cacciavite a lama piatta sul lembo e fare leva verso l’alto; si staccherà da solo.
5. A questo punto, lo stereo è scollegato e può essere riposto.

2ª Fase: Smontaggio della Centralina Comando Clima

La centralina del clima deve essere spostata al posto del vano portaoggetti inferiore:

1. Questa è ad incastro e non ha viti di fissaggio. Infilare una mano con il palmo rivolto verso il basso nella fenditura creata dalla rimozione della radio.
2. Con le dita, premere sul posteriore della centralina verso di sé, e questa si staccherà.
3. Staccare i 4 connettori (due bianchi e due neri) presenti dietro e riporre la centralina in un luogo sicuro.

3ª Fase: Rimozione della Struttura Posacenere e Porta Oggetti

Questa fase è più complessa e richiede la rimozione di diverse componenti in sequenza:

1. Cuffia leva cambio: Basta disincastrarla, alzandola prima da un lato e poi dall’altro.
2. Mascherina tasti vetri elettrici: Nella parte della mascherina lato, diciamo, "quattro frecce", si trovano due viti. Rimuoverle e alzare da quel lato, poi sfilare tirando verso quel lato la mascherina. Staccare i tasti dei vetri elettrici per la rimozione completa.
3. Per una maggiore maneggevolezza, rimuovere anche la spugna intorno alla leva del cambio.
4. Si dovrebbero trovare altre due viti a destra e sinistra in prossimità del posacenere: rimuoverle.
5. Con un cacciavite a lama piatta, fare leva verso l’alto nel bordo inferiore del portaoggetti e disincastrarlo, tirando verso di sé.
6. Si troveranno altre due viti, le ultime da rimuovere per completare l’operazione di smontaggio necessaria per il doppio DIN.
7. Sfilare il tutto, avendo cura di staccare i fili dell’accendisigari e del tasto ASC (e altri, se presenti).

4ª Fase: Smontaggio Mascherina Porta Stereo e Centralina

Questa mascherina è incastrata tra le bocchette dell’aria e serve a tenere separate la centralina clima e lo stereo originale. La rimozione può essere complessa:

1. Ci sono diverse scuole di pensiero per far "scavalcare" la parte superiore della mascherina dalla parte inferiore delle bocchette dell’aria.
2. Un metodo, sebbene non ortodosso, consiste nel scaldare con un phon la parte della mascherina per ammorbidire la plastica. Successivamente, tirare con decisione ma delicatezza. È consigliabile, tuttavia, cercare la procedura corretta per smontare le bocchette d'aria per evitare danni.

5ª Fase: Passaggio Cavetteria, Collegamenti e Sistemazione

Questa fase è cruciale per il corretto funzionamento del nuovo sistema e per evitare interferenze.

• Antenna GPS: Non è necessario posizionarla all'aperto o sul parabrezza. Funziona ottimamente anche se lasciata sopra le bocchette dell’aria, sotto il cruscotto. Essendo calamitata, può essere attaccata sopra il tubo di metallo a sinistra delle bocchette. Misurare la lunghezza del cavo necessaria, arrotolare l'eccesso e farlo passare sopra le bocchette d'aria, facendone uscire lo spezzone tra le due bocchette.

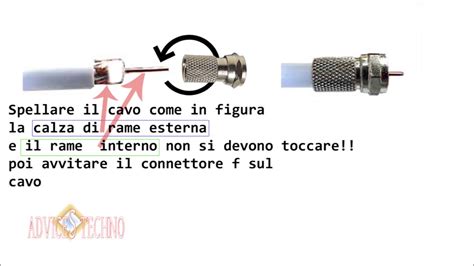

• Antenna TV: Il cavo può essere fatto passare dalla fessura dietro la guarnizione della porta anteriore sinistra, facendolo entrare all'altezza del portaoggetti piccolo. Con pazienza, farlo uscire dalla sinistra del vano radio. In questo stesso passaggio, far passare il microfono aggiuntivo del telefono. Se si desidera nascondere il microfono, l'angolo alto a sinistra del parabrezza è un buon compromesso tra estetica e qualità audio; il cavo seguirà lo stesso percorso del cavo TV.
• Cavi USB e iPod: La posizione finale è a discrezione dell'utente. Un'opzione è il portaoggetti sotto il bracciolo, facendo passare i cavi dritti a sinistra del cambio e poi sotto il portaoggetti, creando un foro sufficientemente grande per il connettore iPod. In alternativa, possono essere fatti uscire nel portaoggetti a destra o a sinistra, ma in quest'ultimo caso potrebbero essere necessarie prolunghe, difficili da reperire per l'iPod.

Collegamento Video Durante la Marcia

Il codice della strada italiano (e, si presume, europeo) vieta la visione di immagini video mentre il veicolo è in marcia. Tuttavia, i sistemi cinesi spesso prevedono una soluzione:

• Il cavetto verde con la scritta "parking" dovrebbe essere collegato al connettore del freno a mano.
• Per ovviare al problema di non vedere nulla quando si è fermi (e potenzialmente anche in marcia, assumendosi la responsabilità legale), è possibile collegare questo cavetto direttamente a massa dietro lo stereo. Questo "inganna" il sistema facendogli credere che il freno a mano sia sempre inserito.

Collegamento Retrocamera (non fornita)

Collegare una retrocamera è semplice:

1. Procurarsene una.
2. Collegare il cavo RCA della retrocamera al connettore "camera" del doppio DIN.
3. Il cavetto della retrocamera per il segnale di retromarcia (o come lo chiama il produttore) va collegato al segnale di retromarcia proveniente dalla scatola fusibili. Un metodo più semplice, sebbene non sempre consigliato, è prendere il segnale direttamente dalla lampadina della retromarcia (12 volt) per alimentare la telecamera quando si inserisce la retromarcia.
4. Per visualizzare l'immagine della retrocamera premendo il tasto "camera" sullo schermo, è sufficiente il collegamento del cavo "parking" (come descritto sopra).
5. Per visualizzare automaticamente l'immagine ogni volta che si ingrana la retromarcia, è necessario collegare il cavetto rosa denominato "reverse" dietro il doppio DIN, assieme al cavetto "parking". Questo farà sì che, all'inserimento della retromarcia, lo schermo commuti automaticamente sulla visione della telecamera.

Comandi al Volante

Per chi dispone dei comandi al volante, questi si possono collegare al doppio DIN tramite l'interfaccia Canbus, spesso fornita come "scatolotto nero con jack tipo cuffie" nel kit.

• Funzionano con tutte le sorgenti (radio, CD, iPod, DVD, ecc.) con le stesse identiche funzioni.
• Al momento, il tasto "mute" dei comandi al volante potrebbe non funzionare, presumibilmente perché interfacciato con il Bluetooth della vettura. Questo spiega anche l'apparizione della scritta "mute" sullo schermo in verde, come menzionato dall'utente, che può indicare un'incompatibilità o una configurazione non ottimale con il sistema Bluetooth integrato dell'auto o del nuovo navigatore.

Sistemazione Finale dei Cavi

Una volta effettuati tutti i collegamenti, è essenziale sistemare i cavi rimanenti nel miglior modo possibile:

• C'è spazio sufficiente, ma è meglio sistemarli in modo che non creino intralci e interferenze.
• Non è consigliabile lasciarli cadere liberamente; sistemandoli ai lati si ottiene molta meno interferenza.
• Collegare i cavi antenna radio (con l'adattatore), antenna TV, antenna GPS, cavo microfono esterno, jack della scatola nera per l’interfaccia comandi al volante e il connettore della radio nelle rispettive prese.
• Fare quante più prove possibili con lo stereo a penzoloni per ottimizzare il posizionamento dei cavi e ridurre al minimo eventuali interferenze, prima di rimontare definitivamente.

Rimontaggio Finale

Una volta fugato ogni dubbio sulla perfetta efficienza del sistema, si può procedere al rimontaggio, seguendo i passaggi inversi rispetto allo smontaggio. È importante ricordare di:

• Montare il nuovo vano per la centralina clima e non il vecchio.
• Dopo aver fissato il doppio DIN, prima di montare la centralina clima, controllare che i cavi di iPod e USB non si siano staccati, specialmente se sono stati portati fino al bracciolo posteriore, poiché potrebbero essere al limite della loro estensione. Per questo motivo, è consigliabile incastrare la centralina clima per ultimo.
• Al termine del montaggio, riprovare tutte le funzionalità.

Parte 2: Funzionamento e Valutazioni

Le impressioni sul funzionamento del doppio DIN sono soggettive, ma è possibile tracciare un quadro generale basato su esperienze comuni.

Valutazione Generale

Il doppio DIN, basato su sistema operativo Win Ce 5.0 (aggiornabile tramite USB), offre un rapporto qualità-prezzo notevole. Un prezzo di circa 650 € è considerato irrisorio se si considerano le numerose funzionalità incluse:

• Navigatore satellitare
• Radio
• Interfaccia iPod (anche video)
• Due prese USB
• Uscite Subwoofer
• Ingressi e uscite audio/video
• Interfaccia Bluetooth per telefono
• DVB-T (digitale terrestre)
• Lettore DVD, DivX, Video CD e altri formati
• Interfaccia per retrocamera (non compresa)
• Telecomando con tasti fluorescenti
• Interfaccia comandi al volante

Queste sono tutte funzionalità che BMW potrebbe offrire, ma a un costo molto più elevato, con tempi di lavoro maggiori e con un maggiore ingombro di moduli aggiuntivi.

Qualità Estetica

Per quanto riguarda la qualità estetica, alcuni dettagli potrebbero lasciare perplessi i più pignoli:

• Click dei Tasti: Il click dei tasti è spesso più secco e meno "dolce" rispetto a quello della radio originale. Tuttavia, questo è un aspetto minore, considerando che la maggior parte delle operazioni viene eseguita tramite lo schermo touch screen.
• Grandezza delle Sigle: Le sigle sui tasti potrebbero essere percepite come troppo grandi.
• Manopole: Le manopole potrebbero essere diverse da quelle originali. Tuttavia, in alcuni forum di discussione dedicati alla casa madre, si suggerisce che possano essere ordinabili e sostituibili, come avvenuto per i modelli E39.

In generale, la qualità estetica, pur presentando piccole pecche, è considerata accettabile in relazione al prezzo e alla vasta gamma di funzionalità offerte. L'importante è che la compatibilità con le mascherine originali permetta un'integrazione fluida e "di fabbrica" nell'abitacolo della BMW E46.

Dettagli sui Collegamenti dell'Interfaccia BM54

L'interfaccia BM54 è un componente chiave per alcuni schemi di cablaggio, specialmente quando si integrano moduli aggiuntivi o si tenta di risolvere problematiche specifiche. Se si presenta la scritta "mute" sullo schermo, come menzionato dall'utente, ciò potrebbe essere correlato al cablaggio di questa interfaccia o ai cavi delle antenne.

Schema di Collegamento Cavi Interfaccia BM54 (Esempio):

• FILO BIANCO -----> PIN (specifico)
• FILO GIALLO -----> PIN (specifico)
• FILO NERO -----> PIN (specifico)

Connettore Bianco Interfaccia BM54:

• FILO BIANCO -----------------> PIN (specifico)
• FILO ROSSO ------------------> PIN (specifico)
• FILO NERO ------------------> PIN (specifico)

I "PIN" specifici variano a seconda del modello esatto dell'interfaccia BM54 e del tipo di navigatore doppio DIN installato. È fondamentale consultare lo schema elettrico fornito con il proprio kit di installazione per identificare correttamente i pin di collegamento. Un collegamento errato, specialmente per i fili che gestiscono i segnali audio o il controllo del "mute", può causare il problema riscontrato.

Problematica "Mute" sullo Schermo

L'apparizione della scritta "mute" sullo schermo, specialmente in verde, è un segnale che il sistema sta ricevendo un comando di silenziamento audio. Le cause possono essere molteplici:

• Cablaggio Errati o Incompleti: Come suggerito, potrebbe dipendere da un collegamento non corretto all'interfaccia BM54 o ad altri moduli audio. Se il segnale "mute" viene attivato in modo improprio, il sistema lo interpreterà come un comando di silenziamento.
• Comandi al Volante: Se i comandi al volante sono interfacciati con il Bluetooth della vettura, e il nuovo sistema non gestisce correttamente questo segnale "mute" proveniente dal volante o dal modulo Bluetooth interno, potrebbe apparire il messaggio.
• Mancanza di Antenne TV o Loro Collegamento: L'utente si chiedeva se potesse dipendere dal fatto che le antenne TV fossero già nel paraurti. In effetti, i cavetti delle antenne sul paraurti, per essere collegati al modulo TV, richiedono specifici cavettini (circa 30 euro ciascuno). Se le antenne sono presenti ma non correttamente collegate, o se il modulo TV non riceve un segnale adeguato, potrebbe non essere la causa diretta del "mute" se si parla di mute audio generale, ma un malfunzionamento del modulo TV stesso potrebbe generare problemi. Tuttavia, un'antenna non collegata o mal funzionante porterebbe più probabilmente a una mancanza di segnale video/audio dalla TV, non necessariamente a un "mute" generale.
• Prolunga Mancante o Errata: L'utente menziona una "prolunga" e come questa sia fatta. Se si riferisce a prolunghe per i cavi delle antenne o per altri collegamenti audio/video, una prolunga difettosa o non compatibile potrebbe interrompere il segnale e causare problemi, sebbene il "mute" sia più spesso legato a un segnale di controllo.
• Problemi di Massa o Interferenze: Se il sistema audio riceve rumori o interferenze, in alcuni casi, potrebbe tentare di attivare una funzione "mute" o di riduzione del rumore, sebbene questo sia meno comune come causa diretta del messaggio "mute" sullo schermo. Il filtro antidisturbo, menzionato tra gli accessori necessari, è utile proprio per mitigare queste problematiche.

Per risolvere il problema del "mute", è consigliabile:

1. Ricontrollare tutti i collegamenti: Verificare ogni singolo filo, in particolare quelli legati al segnale audio e ai comandi.
2. Consultare lo schema del navigatore: Assicurarsi che il cavo "mute" o i cavi di controllo audio siano collegati correttamente secondo le istruzioni del produttore del doppio DIN.
3. Verificare l'interfaccia Canbus: Se l'interfaccia non è configurata correttamente o presenta malfunzionamenti, potrebbe inviare comandi errati al sistema audio.
4. Testare il sistema a step: Se possibile, isolare i componenti per capire quale sia la fonte del segnale "mute".

È importante procedere con calma e metodo per l'installazione e la risoluzione dei problemi, sfruttando al massimo le potenzialità di questi dispositivi e garantendo un'esperienza d'uso ottimale sulla BMW E46.
