Il corretto funzionamento del sistema di iniezione è fondamentale per le prestazioni e l'efficienza di un veicolo. Nel caso specifico della Peugeot 206, in particolare con motorizzazioni come il 1.4 HDi (50 kW, codice motore 8HX) o il 1.1 HFX, problemi al cablaggio degli iniettori possono generare malfunzionamenti complessi e difficili da diagnosticare. Questo articolo esplora le problematiche comuni, le procedure di diagnosi e la sostituzione del cablaggio, fornendo indicazioni utili per tecnici e appassionati.

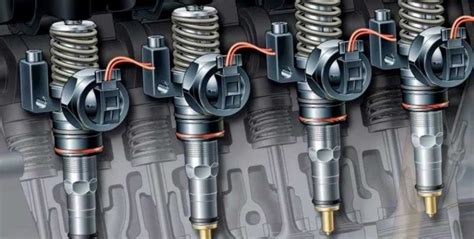

Il Ruolo Cruciale del Cablaggio Iniettori
Il fascio cavi dedicato agli iniettori svolge un ruolo vitale nel sistema di iniezione. Esso garantisce il collegamento elettrico tra la centralina motore e gli iniettori, assicurando la trasmissione dei segnali di pilotaggio e l'alimentazione necessaria. In sistemi come quello Siemens, la precisione dei segnali di comando è essenziale per la corretta temporizzazione dell’iniezione, influenzando direttamente la quantità di carburante iniettata e la performance complessiva del motore. Il fascio cavi collega gli iniettori alla centralina motore e ai punti di alimentazione, trasmettendo segnali di comando ad alta precisione necessari per la corretta temporizzazione dell’iniezione.
Problematiche Comuni e Sintomi
Molti possessori e meccanici hanno riscontrato problemi legati al cablaggio degli iniettori sulla Peugeot 206. Un caso emblematico riguarda una 206 1.1 HFX che presentava l'accensione della spia motore e gli errori P0262 (iniettore 1° quantità iniezione troppo forte) e P0265 (quantità iniezione troppo forte cilindro 2). L'inversione degli iniettori 1° e 2° al posto del 3° e 4°, seguita dall'azzeramento della centralina, ha mostrato che, nonostante un piccolo strappo iniziale, la spia si riaccendeva con gli stessi errori sugli iniettori 1 e 2, escludendo così un problema diretto degli iniettori stessi. Si è notato che l'errore si manifestava più a freddo, per poi sembrare quasi scomparire a caldo.
Un'altra situazione problematica descritta riguarda un motore che, a un regime di 3000 giri/minuto e con il difetto presente, se spento e riacceso rapidamente (on/off rapido del quadro), tornava a funzionare correttamente per circa un minuto o più, per poi riprendere a "girare a tre o a due". Questo comportamento anomalo, unito alla sostituzione di componenti come la bobina, le candele, gli iniettori, il cavetto iniettori e il sensore di pressione aspirazione, suggerisce un problema più profondo e non facilmente riconducibile ai classici "micro difetti".
Alcuni tentativi di risoluzione hanno incluso il bypass completo del cablaggio motore e del cablaggio di comando iniettori con nuovi fili singoli direttamente in centralina. Questi fili sono stati saldati direttamente sul circuito stampato della centralina per evitare cattivi contatti nei connettori (48V MR). Inoltre, il positivo degli iniettori è stato alimentato direttamente sulla BM34. Nonostante queste modifiche, il problema persisteva, indicando la complessità della diagnosi. L'informazione B1LW0LQ0 è stata applicata, mentre B1AW2BQ0 e B1BW0JK1 sono state momentaneamente evitate.
A RIPARARE MALE UN AUTO SI SPENDE IL DOPPIO ! SI PUÒ CONTROLLARE LO STATO DEGLI INIETTORI P0087
Cause del Guasto al Fascio Cavi
Il guasto del fascio cavi può avvenire per diversi motivi, spesso legati all'ambiente ostile del vano motore e all'usura nel tempo:
- Esposizione prolungata al calore del vano motore: Le alte temperature possono compromettere l'isolamento dei cavi e la resistenza dei connettori.
- Abrasione dovuta a movimento o montaggio errato: I cavi possono sfregare contro altri componenti, causando danni meccanici all'isolamento.
- Infiltrazione di olio o acqua: Questi fluidi possono corrodere i contatti e i conduttori, creando resistenze indesiderate o cortocircuiti.
- Archi elettrici causati da connessioni allentate: Connessioni non perfettamente salde possono generare scintille e danneggiare i terminali.
- Danni meccanici da urti: Incidenti o interventi impropri possono causare danni fisici diretti al cablaggio.
- Invecchiamento dei materiali isolanti: Con il tempo, l'isolamento dei cavi può incrinarsi, portando a cortocircuiti o dispersioni.
Diagnosi Approfondita
Data la complessità dei sintomi e la resistenza alle soluzioni standard, una diagnosi approfondita è essenziale.
- Controllo con Oscilloscopio: È fondamentale controllare il comando iniettori con l'oscilloscopio. Questo strumento permette di visualizzare i segnali elettrici inviati dalla centralina agli iniettori, identificando eventuali anomalie nella forma d'onda, nella tensione o nella temporizzazione. La presenza di schemi elettrici è cruciale per confrontare i segnali misurati con quelli attesi.
- Verifica dello Schema Elettrico: Un'attenta analisi dello schema elettrico del veicolo (ad esempio, quello relativo alla "cugina" C3, con cui la 206 condivide alcune problematiche) può rivelare punti deboli o percorsi critici del cablaggio che potrebbero essere la causa del problema.
- Ispezione Visiva e Tattile: Nonostante le prove strumentali, un'ispezione visiva e tattile del cablaggio può rivelare danni fisici, segni di surriscaldamento, corrosione o sfregamenti. È importante seguire il percorso di ogni singolo filo, verificando l'integrità dell'isolamento e la qualità dei connettori.
- Prova di Compressione: La prova di compressione sui cilindri è un'ottima verifica per escludere problemi meccanici al motore, come valvole o fasce elastiche usurate. Nel caso citato, la prova di compressione su un cilindro ha fornito un esito positivo, escludendo problematiche legate alle punterie allo scarico.

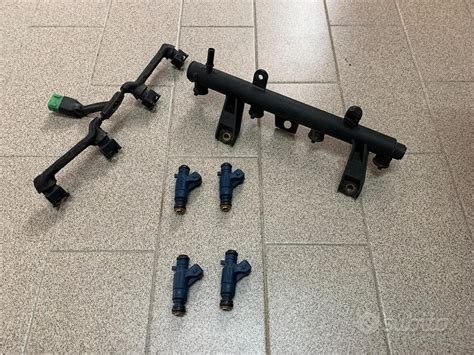

Procedura di Sostituzione del Fascio Cavi Iniettori
Se la diagnosi conferma un difetto al fascio cavi, la sostituzione è la soluzione più affidabile. Il fascio cavi originale/di ricambio dedicato agli iniettori dei motori 1.4 HDi (50 kW, codice motore 8HX) è progettato specificamente per il sistema di iniezione Siemens e per i modelli Citroën e Peugeot, garantendo compatibilità con i connettori specifici e i fissaggi del vano motore. I codici di riferimento comuni per questa parte sono 9645343780 e 6558V2.
Ecco una procedura dettagliata per la sostituzione:
Scollegare la Batteria: Prima di iniziare qualsiasi intervento, scollegare sempre la batteria per evitare cortocircuiti e garantire la sicurezza.
Accesso agli Iniettori: Rimuovere eventuali coperture motore, condotti dell'aria, e altri componenti che ostacolano l’accesso diretto agli iniettori e al relativo cablaggio. Potrebbe essere necessario smontare altri elementi per avere spazio di manovra.
Etichettatura dei Connettori: Prima di scollegare, etichettare accuratamente ogni connettore degli iniettori. Questo è fondamentale per evitare di invertire le posizioni degli iniettori al rimontaggio, il che potrebbe causare ulteriori problemi di funzionamento o codici errore.
Scollegamento e Rimozione del Vecchio Fascio: Scollegare i connettori degli iniettori con cura, premendo le linguette di blocco e tirando delicatamente la spina, evitando di tirare i fili. Rimuovere il fascio guasto dall’alloggiamento e dai supporti/clip che lo fissano nel vano motore. Prestare attenzione a eventuali passacavi o guarnizioni.
Installazione del Nuovo Fascio:
- Posizionare il nuovo fascio cavi seguendo il percorso originale.
- Fissarlo saldamente nelle clip originali per evitare che si muova, sfreghi su componenti caldi o parti in movimento, o si impigli.
- Collegare i connettori agli iniettori, verificando che entrino in battuta e che non vi siano pin piegati o contatti sporchi. Pulire i contatti prima dell’innesto e applicare un trattamento antiossidante specifico se necessario per migliorare la conducibilità e prevenire la corrosione.
- Non tirare i cavi per forzarne l’inserimento; manovrare i connettori tenendo saldamente la spina.
Ricollocamento dei Componenti: Rimontare tutte le coperture e i componenti rimossi in precedenza, assicurandosi che siano fissati correttamente.
Ricollegamento della Batteria e Test: Ricollegare la batteria. Effettuare un test del motore, monitorando attentamente il funzionamento e verificando l'eventuale comparsa di spie o codici errore tramite diagnosi elettronica.
Considerazioni Aggiuntive e Approcci Alternativi
- Punterie allo scarico: Anche se la prova di compressione può escludere problemi gravi, l'informazione che parla di punterie allo scarico potrebbe essere un elemento da non sottovalutare in un contesto di diagnosi complessa. Se il problema persiste nonostante la sostituzione del cablaggio, una verifica approfondita di questo aspetto potrebbe essere necessaria, magari con l'ausilio di un esperto specifico in motori.
- Centralina Motore: Se tutte le altre verifiche non portano a una soluzione, e si è esclusa ogni possibile problematica al cablaggio e agli iniettori stessi, l'attenzione potrebbe dover virare verso la centralina motore. Difetti interni alla centralina, anche se rari, possono generare segnali di comando errati agli iniettori. La saldatura diretta dei fili sul circuito stampato della centralina, come descritto nell'esperienza di un utente, è una soluzione estrema che mira a bypassare problemi di contatto, ma non risolve un eventuale guasto interno all'elettronica della centralina stessa.
- Controlli di continuità e resistenza: Utilizzare un multimetro per controllare la continuità di ogni singolo filo del cablaggio e la resistenza dei circuiti. Valori fuori dalla norma possono indicare interruzioni, cortocircuiti parziali o resistenze anomale.
- Frequenza del difetto: La tendenza del difetto a manifestarsi più a freddo e a migliorare a caldo suggerisce possibili contrazioni o espansioni dei materiali che influenzano la conducibilità o i contatti. Questo rafforza l'ipotesi di un problema al cablaggio o ai connettori.
La risoluzione di problemi complessi come quelli legati al cablaggio degli iniettori richiede pazienza, meticolosità e l'uso di strumenti diagnostici adeguati. L'esperienza collettiva di altri tecnici e specialisti, come suggerito nel forum ("forse a qualche CT e' gia successo!!"), può essere un valore aggiunto in casi particolarmente ostici, portando alla luce "informazioni" o soluzioni non convenzionali.
