L'installazione di un nuovo stereo, o autoradio aftermarket, nella propria Dacia è un'operazione che molti appassionati di auto intraprendono per migliorare l'esperienza audio o per dotare il veicolo di funzionalità moderne non presenti nell'impianto di serie. Tuttavia, il processo di sostituzione non è sempre immediato come si potrebbe pensare, a causa delle diverse configurazioni di cablaggio adottate dalle case automobilistiche.
Comprendere i Connettori Standard e Specifici
Ogni casa automobilistica, nella maggior parte dei casi, utilizza connettori specifici per la connessione dell'alimentazione, degli altoparlanti e di eventuali servizi accessori (come display, ingressi USB, comandi al volante, ecc.) con la radio originale. Questa personalizzazione rende spesso impossibile collegare direttamente un'autoradio aftermarket, che solitamente adotta connettori standard ISO, ai cablaggi originali del veicolo.

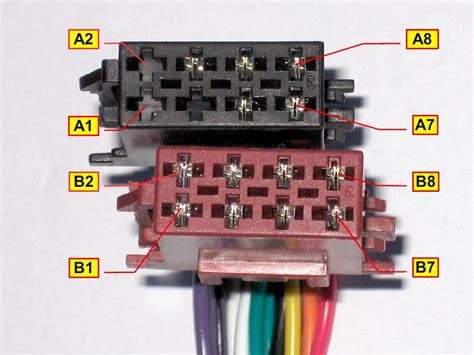

Il connettore ISO, o International Organization for Standardization, è uno standard internazionale che semplifica il collegamento delle autoradio aftermarket. Questo connettore si suddivide tipicamente in due blocchi principali: un blocco per l'alimentazione e i servizi (come l'accensione, la massa, l'illuminazione) e un blocco per gli altoparlanti. Senza un adattatore specifico, la connessione tra i cablaggi proprietari Dacia e un'autoradio aftermarket con standard ISO risulterebbe impossibile.
A Cosa Serve un Adattatore per Autoradio

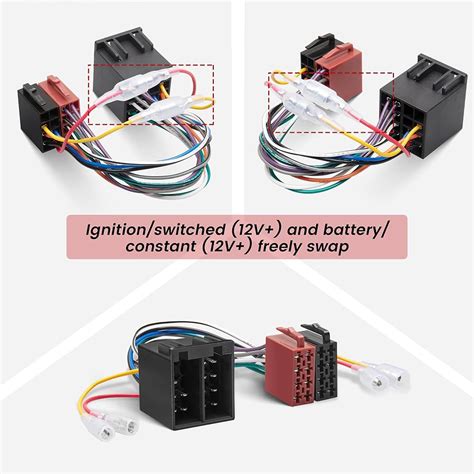

Un adattatore per autoradio è un componente essenziale per facilitare la transizione da un'autoradio originale a un modello aftermarket. È necessario al collegamento di autoradio after-market con connettori ISO al connettore autoradio originale del veicolo. Questo tipo di cavo agisce come un ponte, traducendo il segnale e la disposizione dei pin dal connettore specifico del veicolo ai connettori ISO standard dell'autoradio aftermarket.
La tipologia di cavo di cui stiamo parlando è un adattatore per autoradio. La sua funzione primaria è quella di rendere compatibile l'impianto audio standard basic di serie con un'autoradio non originale. L'adattatore ha un connettore lato A, che è specifico per il veicolo, e un connettore lato B, che è un ISO Maschio, pronto per essere collegato all'autoradio aftermarket. Generalmente, la lunghezza di questi cavi è di circa 10 cm, sufficiente per una connessione agevole senza ingombri eccessivi dietro il cruscotto.
Compatibilità del Cablaggio per Dacia e Altri Veicoli
È fondamentale verificare la compatibilità del cavetto adattatore con il modello e l'allestimento specifico del proprio veicolo. Sebbene un cavetto possa risultare compatibile con un'ampia gamma di veicoli, in alcuni casi potrebbe non esserlo in quanto, per lo stesso veicolo, possono esserci versioni o allestimenti differenti che hanno autoradio di serie diverse.
Ad esempio, un cablaggio specifico per autoradio Dacia Duster '12>, Renault Twingo '12> (marca Audiodesign, 4LS+PS) è stato progettato per diversi modelli. La sua compatibilità è estesa a vari veicoli, inclusi:
Dacia:
- Dokker 2012>
- Duster (1) rest. 09/2013>2017
- Lodgy 2012>
- Logan (2) 2012>
- Sandero (2) 2013>2016
Mercedes-Benz:
- Citan (W415) 2012>
Nissan:
- Primastar (X82) 2014> (compatibile fino al 2021)
Opel:
- Vivaro (2) 2014>
Renault:
- Captur (1) (J5/H5) 06/2013>04/2017
- Captur (1) (J5/H5) rest. 05/2017>2020
- Clio (4) (BH) 08/2012>2019
- Kangoo (2) (KW/FW) rest. 2013>2021
- Twingo (2) rest.
Questa lista dettagliata evidenzia come un singolo adattatore possa coprire diverse marche e modelli, ma sottolinea anche la necessità di una verifica puntuale. L'indicazione "compatibile fino al 2021" per il Nissan Primastar, ad esempio, è un dato cruciale che sottolinea l'importanza di considerare l'anno di produzione del veicolo.
Circuiti di Ripristino per Funzionalità Originali
La sostituzione dell'autoradio OEM (Original Equipment Manufacturer) con un'autoradio aftermarket può talvolta compromettere alcune funzionalità originali del veicolo, come le porte USB e AUX-IN di serie. Per ovviare a questo problema, esistono circuiti di ripristino.
Risaldatura e riparazione delle piste del controller dell'unità flash USB | Riparazione del recup...
I circuiti di ripristino permettono di mantenere la predisposizione originale USB ed AUX-IN quando l'autoradio OEM viene sostituita con un'autoradio After-market. Questi circuiti sono forniti con i cablaggi necessari per il collegamento e rappresentano un accessorio fondamentale per chi desidera conservare tutte le funzionalità preesistenti. È importante notare che gli alloggiamenti plastici non sono forniti in quanto si sfruttano quelli presenti nelle predisposizioni originali del veicolo. Ciò significa che i moduli elettronici dei circuiti di ripristino si integrano con le prese USB e AUX-IN già presenti sull'auto, mantenendo un aspetto originale e pulito. Questo evita la necessità di installare nuove prese e assicura che le posizioni originali rimangano attive e funzionali.
La presenza di questi circuiti è un vantaggio significativo, poiché permette di non perdere la comodità di collegare dispositivi USB per la riproduzione musicale o la ricarica, o di utilizzare l'ingresso AUX-IN per sorgenti audio esterne, tutte funzionalità che l'autoradio originale solitamente gestiva. La loro inclusione nel processo di cablaggio garantisce un'integrazione più completa e soddisfacente dell'autoradio aftermarket.

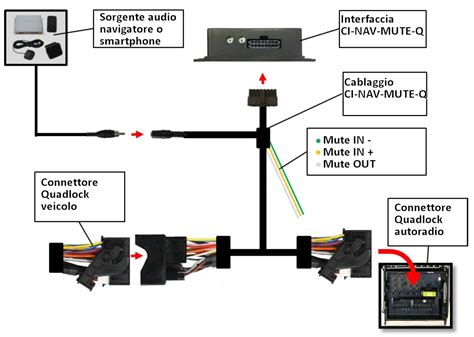

La Complessità dei Connettori QUADLOCK: MIB-PQ 52 PIN e MIB-PQ 28 PIN
Oltre ai connettori ISO standard e ai connettori specifici di un singolo marchio, esistono anche connettori più complessi, come i QUADLOCK, utilizzati da un'ampia gamma di veicoli del gruppo Volkswagen (Audi, Seat, Skoda, VW). Questi connettori sono noti per la loro densità di pin e la capacità di gestire una moltitudine di segnali.
I QUADLOCK MIB-PQ si presentano in diverse configurazioni, tra cui quelle a 52 pin e a 28 pin. La differenza nel numero di pin indica una diversa complessità e funzionalità supportate.
QUADLOCK MIB-PQ 52 PIN
Questo connettore è tipicamente associato a sistemi più avanzati e con un maggior numero di funzionalità integrate. La sua compatibilità si estende a numerosi modelli di veicoli, spesso con la specifica "solo per navigatore OEM" che indica la sua applicazione in sistemi multimediali di serie più sofisticati.
Audi:
- A1 (8X) dal 2010 al 2017 (solo per navigatore OEM)
- A3 (8V) dal 2013 al 2021
- Q3 (8U) dal 2011 al 2019 (solo per navigatore OEM)
Seat:
- Alhambra (7N) dal 2015 al 2022
- Arona (KJ) dal 2017 al 2022
- Ateca (5FP) dal 2016 al 2022
- Ibiza (6P) dal 2015 al 2018
- Ibiza (KJ) dal 2018 al 2022
- Mii (AA) dal 2015 al 2022
- Leon (5F) dal 2012 al 2021
- Toledo (NH) dal 2013 al 2019
Skoda:
- Citigo (AA) dal 2017 al 2020
- Fabia III (5J) dal 2014 al 2022
- Karoq (NU) dal 2017 al 2022
- Kodiaq (NS) dal 2017 al 2022
- Octavia III (5E) dal 2013 al 2020
- Rapid (NH) dal 2015 al 2019
- Rapid (NH) dal 2017 al 2019
- Superb (3V) dal 2015 al 2020
- Yeti (5L) dal 2013 al 2018
Volkswagen:
- Amarok (2H) dal 2016 al 2021
- Arteon (3H) dal 2017 al 2021
- Beetle (16) dal 2016 al 2019
- Caddy IV (DU) dal 2015 al 2021
- Crafter II (SY/SZ) dal 2017 al 2022
- Golf VII (AU) dal 2012 al 2021
- Grand California (SY/SZ) 2019 al 2022
- Passat B8 dal 2014 al 2020
- Polo V (6R) dal 2014 al 2018
- Polo VI (AW) dal 2018 al 2022
- Sharan II (7N) dal 2015 al 2022
- T6, T6.1 (7HC) dal 2015 al 2022
- T-Roc (A1) dal 2017 al 2022
- Tiguan II (5N) dal 2016 al 2022
- Touran (5T) dal 2015 al 2022
- UP!
La vasta gamma di veicoli che utilizzano il QUADLOCK MIB-PQ 52 PIN indica la sua versatilità e la capacità di gestire sistemi di infotainment complessi, inclusi navigatori satellitari integrati e altre funzionalità avanzate.
QUADLOCK MIB-PQ 28 PIN
Il connettore QUADLOCK MIB-PQ a 28 pin è una versione più compatta, ma comunque sofisticata, del connettore QUADLOCK. Anche in questo caso, la sua applicazione è trasversale a numerosi modelli del gruppo Volkswagen, spesso con le stesse specifiche "solo per navigatore OEM" che ne indicano l'uso in sistemi audio/navigazione di serie.
Audi:
- A1 (8X) dal 2010 al 2017 (solo per navigatore OEM)
- A3 (8V) dal 2013 al 2021
- Q3 (8U) dal 2011 al 2019 (solo per navigatore OEM)
Seat:
- Alhambra (7N) dal 2015 al 2022
- Arona (KJ) dal 2017 al 2022
- Ateca (5FP) dal 2016 al 2022
- Ibiza (6P) dal 2015 al 2018
- Ibiza (KJ) dal 2018 al 2022
- Mii (AA) dal 2015 al 2022
- Leon (5F) dal 2012 al 2021
- Toledo (NH) dal 2013 al 2019
Skoda:
- Citigo (AA) dal 2017 al 2020
- Fabia III (5J) dal 2014 al 2022
- Karoq (NU) dal 2017 al 2022
- Kodiaq (NS) dal 2017 al 2022
- Octavia III (5E) dal 2013 al 2020
- Rapid (NH) dal 2015 al 2019
- Rapid (NH) dal 2017 al 2019
- Superb (3V) dal 2015 al 2020
- Yeti (5L) dal 2013 al 2018
Volkswagen:
- Amarok (2H) dal 2016 al 2021
- Arteon (3H) dal 2017 al 2021
- Beetle (16) dal 2016 al 2019
- Caddy IV (DU) dal 2015 al 2021
- Crafter II (SY/SZ) dal 2017 al 2022
- Golf VII (AU) dal 2012 al 2021
- Grand California (SY/SZ) 2019 al 2022
- Passat B8 dal 2014 al 2020
- Polo V (6R) dal 2014 al 2018
- Polo VI (AW) dal 2018 al 2022
- Sharan II (7N) dal 2015 al 2022
- T6, T6.1 (7HC) dal 2015 al 2022
- T-Roc (A1) dal 2017 al 2022
- Tiguan II (5N) dal 2016 al 2022
- Touran (5T) dal 2015 al 2022
- UP!
La ripetizione delle liste per i connettori a 52 e 28 pin suggerisce che, per molti modelli, la scelta del connettore dipenda dall'allestimento specifico o dalla presenza di determinate funzionalità (come il navigatore OEM) che richiedono un cablaggio più o meno complesso. È essenziale verificare con precisione quale connettore sia presente nel proprio veicolo prima di procedere all'acquisto di un adattatore. Una conoscenza approfondita del connettore originale è la chiave per un'installazione senza problemi dell'autoradio aftermarket.
Considerazioni Pratiche e Suggerimenti per l'Installazione

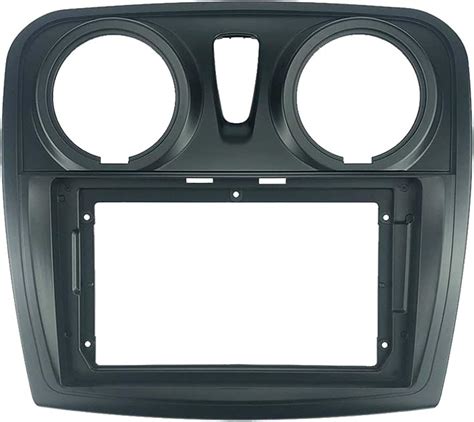

Prima di iniziare qualsiasi operazione di cablaggio, è consigliabile scollegare la batteria del veicolo per evitare cortocircuiti o danni all'impianto elettrico. Successivamente, è necessario rimuovere l'autoradio originale. Questa operazione richiede strumenti specifici per l'estrazione, che variano a seconda del modello di Dacia. Molte autoradio OEM sono fissate con viti o clip nascoste che richiedono attrezzi dedicati per essere rimosse senza danneggiare il cruscotto.
Una volta rimossa l'autoradio originale, si avranno accesso ai connettori. È il momento di collegare l'adattatore specifico per Dacia. Il connettore lato A dell'adattatore si collegherà al cablaggio originale del veicolo, mentre il connettore lato B, di tipo ISO Maschio, sarà pronto per l'autoradio aftermarket. Assicurarsi che i collegamenti siano saldi e che non ci siano fili scoperti.
Se si utilizzano i circuiti di ripristino per le funzionalità USB e AUX-IN originali, questi devono essere collegati seguendo le istruzioni fornite. Generalmente, si collegano in serie o in parallelo ai cablaggi esistenti, utilizzando le predisposizioni originali.
Dopo aver effettuato tutti i collegamenti, è buona norma effettuare un test preliminare. Ricollegare la batteria, accendere l'autoradio aftermarket e verificare che tutte le funzioni base (audio, radio, USB, AUX-IN se ripristinati) operino correttamente. È importante anche verificare che non ci siano spie di errore sul cruscotto e che altri sistemi del veicolo non siano stati compromessi. Solo dopo aver verificato il corretto funzionamento, si potrà procedere al fissaggio definitivo dell'autoradio nel suo alloggiamento e al rimontaggio del cruscotto.
Per i veicoli con comandi al volante, potrebbe essere necessario un ulteriore interfaccia specifica per mantenere questa funzionalità con l'autoradio aftermarket. Questi moduli aggiuntivi traducono i segnali dei comandi al volante, spesso digitali, in un formato che l'autoradio aftermarket può interpretare. Anche in questo caso, la compatibilità deve essere verificata con attenzione in base al modello del veicolo e all'autoradio scelta.
L'installazione di un'autoradio aftermarket, pur essendo un processo che può sembrare intimidatorio, diventa gestibile con gli strumenti e gli adattatori corretti. La chiave è una pianificazione attenta e la verifica della compatibilità di ogni componente, per garantire un risultato finale soddisfacente e funzionale.
