Fondamenti dei Sistemi Trifase

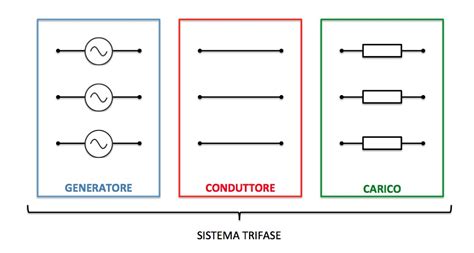

Un sistema di tensioni trifase è definito come un insieme di tre tensioni isofrequenziali, ovvero aventi la medesima frequenza, e sfasate tra loro di 120°. Questo sfasamento di 120° tra ogni forza elettromotrice rispetto alle altre è un aspetto fondamentale che rende il sistema "simmetrico nelle tensioni". Tale configurazione è particolarmente vantaggiosa per potenze superiori al kW.
In generale, in elettrotecnica, un sistema trifase è un circuito elettrico costituito da tre conduttori alimentato da tre grandezze elettriche sinusoidali di uguale frequenza. I sistemi trifase più diffusi sono bilanciati, ovvero hanno fasi sfasate tra loro di 120° e di uguale ampiezza.
Ogni conduttore di un sistema trifase è alimentato da una tensione alternata caratterizzata da una propria fase iniziale; pertanto, la grandezza elettrica considerata prende il nome di tensione di fase. Per estensione del termine, il conduttore soggetto a una certa tensione di fase è denominato fase. Si intende allora per sistema trifase un circuito elettrico costituito da tre fasi.
Vantaggi dei Sistemi Trifase
I sistemi trifase offrono numerosi vantaggi significativi rispetto ai sistemi monofase:
- Efficienza di Trasmissione Superiore: La presenza di tre segnali sfasati permette di creare un campo magnetico rotante, che è alla base del funzionamento del motore elettrico. Inoltre, consentono di trasportare la stessa quantità di energia utilizzando tre fili anziché sei (che sarebbero necessari con tre generatori monofase indipendenti), con un grande risparmio in rame o alluminio, specialmente sui lunghi elettrodotti.
- Minore Potenza Dissipata: Il terzo e non meno importante aspetto del sistema trifase è la minore potenza dissipata lungo le linee elettriche rispetto a un sistema monofase (maggiore rendimento di trasmissione). L'energia dei tre generatori viene trasmessa con solo tre fili anziché sei perché mancano le tre linee di ritorno della corrente per ciascuna fase. Di conseguenza, il percorso della corrente di ciascuna fase viene dimezzato ed è quindi dimezzata la resistenza di linea. Infatti, considerando la potenza dissipata per effetto Joule (P = V·I = R·I^2), e poiché la resistenza è pari a [ρ · (lunghezza)]/S, dimezzando la lunghezza del filo, a parità di altre grandezze, viene dissipata metà della potenza.
- Densità di Potenza Superiore e Maggiore Efficienza dei Motori: I sistemi trifase sono superiori a potenze più elevate (1,732 volte la potenza con la stessa U/I). I motori trifase sono spesso più compatti ed efficienti (con un risparmio energetico del 5-8%) rispetto ai motori monofase. Un motore trifase da 10 kW è più efficiente e compatto di un motore monofase, con un potenziale risparmio di oltre 100€/anno.

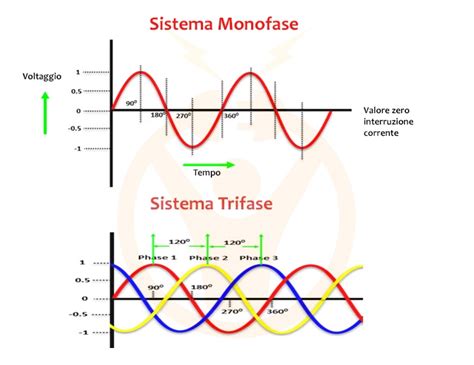

- Erogazione di Potenza Costante: Un sistema trifase utilizza tre tensioni alternate sfasate di 120° per un'erogazione costante della potenza.
Collegamenti nei Sistemi Trifase: Stella e Triangolo

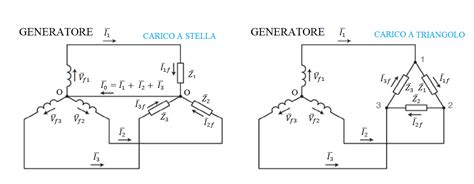

Il collegamento dei carichi nella pratica quotidiana, per esempio gli avvolgimenti di un motore elettrico o di un trasformatore, può essere effettuato in due modalità principali: a stella o a triangolo. In genere, sulle macchine è presente una scatola (morsettiera) in cui è possibile configurare il circuito per mezzo di ponticelli, in modo da adattare il funzionamento a tensioni concatenate di 400 V oppure 230 V.

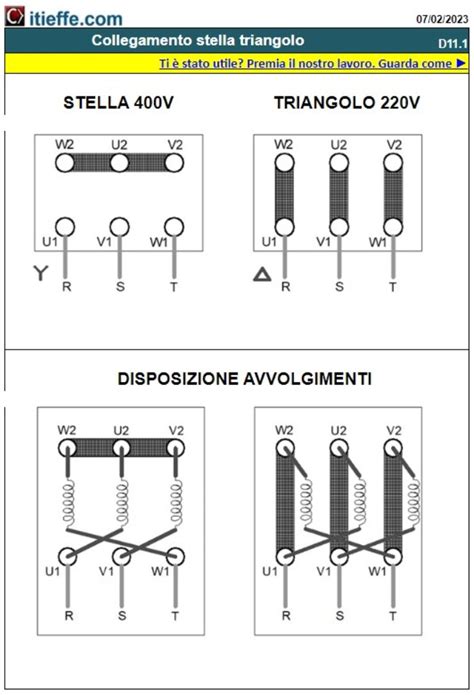

Collegamento a Stella
Nel collegamento a stella, le tre fasi possono essere collegate una di seguito all'altro. Esiste un punto centrale su cui converge un terminale di ciascuna impedenza. Questo punto è chiamato neutro. La tensione di fase (o tensione stellata) è la differenza di tensione tra il filo di fase (che, nel caso di collegamento a stella, coincide con il filo di linea) e il filo di neutro.
Il potenziale elettrico presente sul punto neutro è la somma vettoriale delle tensioni di fase, che in un sistema equilibrato e simmetrico ha valore nullo. Se il sistema viene squilibrato o le tensioni diventano asimmetriche, il punto neutro si sposta dal centro della stella.
In questa configurazione, le correnti di linea e le correnti di fase sono uguali (Ilinea = Ifase). Le tensioni concatenate (tensione tra due fili di fase diversa) sono uguali alla differenza delle tensioni di fase e sono proporzionali alla tensione di fase secondo la relazione Vconcatenata = √3 * Vfase.
Generalmente, nelle cabine di distribuzione elettrica, il secondario del trasformatore di riduzione è configurato a stella, e il punto neutro viene collegato a terra per mezzo di un dispersore infisso nel terreno. Lo scopo è quello di permettere il ritorno della differenza di corrente tra le linee di fase nel caso, peraltro frequentissimo nella distribuzione elettrica pubblica, in cui i carichi presenti non siano equilibrati. In tale situazione, infatti, il potenziale del neutro del trasformatore e il potenziale del neutro del carico non corrispondono.
Collegamento a Triangolo
Nel collegamento a triangolo, non è possibile accedere al filo neutro. Le tensioni sulle fasi del carico sono uguali a quelle delle fasi del generatore e coincidono tutte con le tensioni concatenate. Quindi, in questo caso, la tensione di fase e la tensione concatenata sono uguali (Vfase = Vconcatenata).
Le correnti di linea, invece, sono la differenza vettoriale di due correnti di fase consecutive, come risulta dall'analisi del principio di Kirchhoff ai nodi. La relazione tra correnti di linea e di fase è Ilinea = √3 * Ifase.
Il punto 0 (centro stella del carico) è il centro di simmetria di un triangolo equilatero. In un collegamento a triangolo, le tensioni concatenate sono note, mentre per calcolare le tensioni di fase sul carico si deve conoscere il potenziale del punto 0.
Tipi di Tensioni e Correnti
Nei sistemi trifase si distinguono principalmente due tipi di tensioni e due tipi di correnti:
- Tensione di fase: La differenza di tensione tra il filo di fase e il filo di neutro (nel caso di collegamento a stella).
- Tensione concatenata: La differenza di tensione tra due fili di fase diversa. Queste rappresentano le tensioni concatenate che, in un sistema simmetrico, formano una terna equilibrata a somma nulla e sono uguali alla differenza delle tensioni di fase. La loro posizione dei vettori è individuata sul piano di Gauss e sfasate tra loro di ±120°.
- Corrente di fase: La corrente che circola attraverso una singola fase del carico.
- Corrente di linea: La corrente che circola nei fili di linea che collegano il generatore al carico. Per il principio di Kirchhoff ai nodi sul filo di neutro si richiude la corrente I0, che è la somma delle tre correnti di linea.
In un sistema simmetrico, le correnti di fase sono uguali in modulo e sfasate dello stesso angolo, e sfasate tra di loro di ±120°.
Carico Equilibrato e Non Equilibrato
Un carico trifase è considerato equilibrato quando le impedenze delle tre fasi sono identiche. In questo scenario, le correnti di fase e di linea sono uguali in modulo e sfasate tra loro di 120°. Questa condizione semplifica notevolmente l'analisi del circuito, poiché è sufficiente studiare una singola fase e replicare i risultati per le altre due. In un sistema equilibrato a stella con neutro, la corrente nel neutro è nulla.
Al contrario, un carico è non equilibrato quando le impedenze delle fasi sono diverse. In questo caso, le correnti di fase e di linea non saranno uguali in modulo e sfasamento. Se il carico è a stella con neutro, nel neutro si chiude la somma vettoriale delle correnti di fase/linea, che non sarà nulla. Se il carico non equilibrato è a stella senza neutro, la situazione è più complessa in quanto il punto neutro del carico non coincide con il centro stella del generatore, e le tensioni di fase sul carico possono variare.
Calcolo della Potenza Trifase
Il calcolo della potenza trifase è fondamentale per l'efficienza e la redditività degli impianti industriali. Permette una progettazione ottimale degli azionamenti e può ridurre i costi energetici fino al 10%. La comprensione dei parametri chiave tensione (U), corrente (I) e in particolare del fattore di potenza (cos φ) e delle formule per la potenza attiva, apparente e reattiva è cruciale.
Parametri Fondamentali per il Calcolo
Per calcolare la potenza trifase sono necessari i seguenti parametri:
- Tensione (U): Misurata in Volt (V). Rappresenta la tensione tra le fasi del sistema (tensione concatenata).
- Corrente (I): Misurata in Ampere (A). Rappresenta la corrente che scorre attraverso una delle fasi (corrente di linea, per i sistemi bilanciati).
- Fattore di Potenza (cos φ): Un numero adimensionale compreso tra 0 e 1 che indica l'efficienza del sistema. Un valore di 1 significa che tutta l'energia viene utilizzata in modo efficace. Il fattore di potenza è decisivo per l'efficienza; definisce la parte di lavoro utile della potenza apparente.
Tipi di Potenza
Nei sistemi trifase si distinguono tre tipi di potenza:
Potenza Attiva (P): Misurata in Watt (W) o kilowatt (kW). È la potenza effettivamente convertita in lavoro utile (potenza di azionamento).La formula per la potenza attiva è:P = √3 × U × I × cos φ
Dove U rappresenta la tensione tra le fasi, I è la corrente di fase e cos φ è il fattore di potenza.Il teorema di Boucherot per i sistemi trifase afferma che la potenza attiva totale assorbita è la somma delle potenze attive scambiate con ogni fase ed è indipendente dal potenziale del "centro stella" considerato.

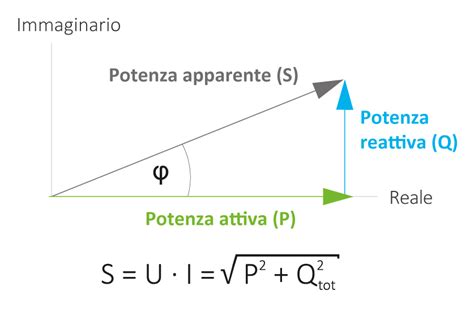

Potenza Apparente (S): Misurata in Voltampere (VA) o kilovoltampere (kVA). È la totale della potenza prelevata dalla rete, che il sistema deve fornire.La formula per la potenza apparente è:S = √3 × U × I
Potenza Reattiva (Q): Misurata in Voltampere Reattivi (Var) o kilovoltampere reattivi (kVar). È la parte che non viene convertita in lavoro utile, ma oscilla tra il produttore e il consumatore, caricando inutilmente la rete e i componenti. È dovuta alla presenza di induttanze (bobine) o capacità (condensatori). La potenza reattiva risulta la somma della potenza reattiva scambiata con ogni fase.La formula per la potenza reattiva è:Q = √3 × U × I × sin φ
Esempio di Calcolo
Immaginiamo un impianto industriale dove un motore trifase opera con una tensione fase a fase (U) di 400 Volt, assorbe una corrente (I) di 25 Ampere e ha un fattore di potenza (cos φ) di 0,85.Per calcolare la potenza attiva (P) consumata:
P = √3 × U × I × cos φP = 1,732 × 400 V × 25 A × 0,85P ≈ 14.722 Watt (circa 14,72 kW)
Questo significa che il motore consuma circa 14,72 kW di potenza attiva, che è la potenza effettivamente utilizzata per svolgere lavoro.
Calcolo della Corrente a Potenza Nota
Il calcolo della corrente a potenza nota è fondamentale per il dimensionamento di cavi e dispositivi di protezione (es. fusibili o interruttori magnetotermici). La formula è:
I = P / (√3 × U × cos φ)
Ad esempio, un azionamento da 11 kW (P = 11000 W) con una tensione U = 400 V e un fattore di potenza cos φ = 0,9 richiede una corrente I di circa:
I = 11000 W / (1,732 × 400 V × 0,9)I ≈ 11000 W / 623,52I ≈ 17,6 A
Questo calcolo è essenziale per installazioni sicure e per aumentare l'efficienza del sistema. Per la protezione a monte delle resistenze, se L2 alimenta il lato 2-3 con 12,5 A e sul lato 1-2 ha 25 A, la composizione vettoriale da come risultato 33,072 A. Pertanto, fusibili o magnetotermici QU1 devono essere minimo di 40 A per proteggere la linea a monte. Successivamente, ogni resistore deve essere protetto con fusibili o magnetotermici in funzione della corrente assorbita, ovvero 12,5 A.
Importanza del Fattore di Potenza (cos φ)
Il fattore di potenza è cruciale per l'efficienza energetica e i costi operativi. Un cos φ basso (ad esempio, sotto 0,9) comporta un maggiore fabbisogno di corrente per la stessa potenza attiva, il che significa maggiori perdite di linea e costi energetici più elevati.
Conseguenze di un basso fattore di potenza:
- Maggiori perdite di linea: Correnti più elevate comportano maggiori perdite per effetto Joule nei cavi.
- Maggior carico su cavi e trasformatori: I componenti della rete devono essere dimensionati per correnti più alte, aumentando i costi di installazione e manutenzione.
- Costi energetici aumentati: I fornitori di energia possono calcolare eventuali costi aggiuntivi o penalità per un basso fattore di potenza.
- Sovraccarico dei componenti: Imprecisioni possono portare a errata progettazione di motori e azionamenti.
Un'ottimizzazione del cos φ, ad esempio da 0,7 a 0,95, può ridurre il consumo di corrente di circa il 26%, minimizzando le perdite di rete e aumentando l'efficienza del sistema. Questo si traduce in un potenziale di risparmio fino al 5-10% sui costi energetici totali. L'ottimizzazione del cos φ trifase riduce la potenza reattiva. La potenza reattiva richiesta dalla componente induttiva viene compensata da condensatori, che sono più efficienti (e quindi economici) se collegati a stella.
Misurazione della Potenza nei Sistemi Trifase
Le misurazioni precise sono fondamentali; errori di acquisizione (U, I) portano a deviazioni. È essenziale utilizzare strumenti di misura calibrati e adeguati (ad es., classe 1+). Un errore di misura della corrente del 2% su un azionamento da 50 kW può significare un calcolo errato di 1 kW.
Inserzione Aron
Quando non è presente il neutro, si può immaginare di realizzare un circuito simile a quello con neutro, in cui come riferimento per le tensioni di due fasi è utilizzata la terza linea. Questa configurazione a tre fili è comunemente utilizzata nella pratica ed è nota come inserzione Aron.
L'inserzione Aron è un metodo per misurare la potenza attiva totale in un sistema trifase a tre fili utilizzando solo due wattmetri. La potenza attiva assorbita è la somma algebrica del valore indicato dai wattmetri.Ciascun wattmetro ha una bobina amperometrica collegata in serie a una fase e una bobina voltmetrica collegata tra la fase della bobina amperometrica e la fase successiva.Ad esempio, la bobina voltmetrica è collegata tra la fase della bobina amperometrica (1) e la fase successiva (2).
Il metodo Aron può essere utilizzato anche per leggere il valore della potenza reattiva dei carichi equilibrati. Se la potenza letta da un wattmetro è maggiore della potenza letta dal secondo, la terna delle fasi (la sequenza temporale con cui iniziano i cicli dell'onda) indica un valore maggiore del secondo. La situazione è opposta nel caso di un carico a componente capacitiva.
Misuratori True-RMS e Armoniche
I carichi non lineari, come quelli tipicamente presenti negli inverter, negli alimentatori switching o nell'illuminazione LED, causano armoniche nella rete elettrica. Per questi carichi, sono essenziali misuratori True-RMS. I misuratori standard spesso rilevano solo la fondamentale, il che porta a significativi errori di misurazione fino al 20% e quindi compromette l'accuratezza del calcolo della potenza.
Una scarsa qualità della rete (fluttuazioni di tensione, THD >5%) influisce sull'efficienza e sulla durata dell'azionamento. Le armoniche causano perdite aggiuntive e possono disturbare o danneggiare l'elettronica. Le analisi di rete identificano i problemi.
Considerazioni Pratiche e Scelta del Sistema
Le forniture monofase sono concesse di norma per potenza impegnata fino a 6 kW, raramente raggiungono i 10 kW (a discrezione del gestore); al di sopra dei 10 kW sono concesse esclusivamente forniture trifase.
- Corrente alternata (monofase): Ideale per famiglie e piccoli consumatori (fino a circa 3,7 kW). Semplice e limitata in potenza.
- Trifase: Indispensabile per l'industria, l'ingegneria meccanica e le aree ad alte prestazioni. Offre alta potenza ed efficienza, anche se più complesso.
In alcune zone d'Italia è ancora presente la distribuzione trifase con tensione concatenata 220 V, con 127 V di tensione fase-neutro, a causa di ritardi nell'adeguamento ai valori standard europei (400/230 V). In questi casi, il neutro non viene utilizzato e le utenze impropriamente definite "monofase" vengono allacciate tra due fasi per fornire 220 V; le utenze trifase ricevono esclusivamente i tre conduttori di fase (la possibilità di prelevare la monofase a 127 V non troverebbe alcuna utilità ai giorni nostri). Per evitare inconvenienti con gli utilizzatori trifase, molti impianti utilizzano un trasformatore elevatore per ottenere i valori standard di 400/230 V; il neutro è ottenuto collegando il centro stella del secondario all'impianto di terra dell'edificio.
La capacità di calcolare la potenza trifase è preziosa per tecnici e ingegneri, permettendo una corretta progettazione degli impianti ed essendo fondamentale per l'efficienza energetica. La comprensione della potenza attiva, reattiva, apparente e del fattore di potenza consente di ridurre i costi. La tecnica di azionamento sta evolvendo verso il digitale. Sensori e algoritmi semplificano il monitoraggio e l'ottimizzazione della potenza. Azionamenti auto-ottimizzanti possono risparmiare fino al 15% di energia.
