Il corretto funzionamento dei sistemi di sicurezza e assistenza alla guida su un veicolo moderno come la Mercedes-Benz SLK 200 è intrinsecamente legato all'accuratezza delle informazioni fornite da una serie di sensori sofisticati. Tra questi, il Sensore dell'Angolo di Sterzo (SAS) riveste un ruolo cruciale, monitorando costantemente la posizione del volante e la velocità con cui viene girato. Quando questo componente è disallineato o difettoso, può compromettere l'efficacia di sistemi vitali come il Controllo Elettronico della Stabilità (ESC) e i sistemi di assistenza avanzata alla guida (ADAS), rendendo la sua calibrazione una procedura necessaria e talvolta complessa.
Cosa Sono i Sensori dell'Angolo di Sterzo e Come Funzionano?
I Sensori dell'Angolo di Sterzo (SAS) sono dispositivi elettronici, generalmente situati all'interno del piantone dello sterzo, che forniscono dati essenziali alla centralina elettronica (ECU) del veicolo. La loro funzione primaria è quella di rilevare con precisione la posizione angolare del volante e la velocità con cui questo viene ruotato.
Esistono diverse tecnologie impiegate per la costruzione dei SAS. I sensori analogici, presenti su veicoli meno recenti, sono tipicamente cablati con un riferimento di 5 volt, una massa del telaio e un'uscita di segnale. Questi sensori impiegano spesso due potenziometri, noti anche come partitori di tensione. Uno dei potenziometri misura l'angolo di sterzata, mentre il secondo, posizionato in modo opposto, determina la direzione della rotazione (sinistra o destra) attraverso la differenza di tensione. Il segnale generato varia tra 0 e 5 volt, consentendo all'ECU di interpretare l'angolo e la velocità di sterzata. Alcune versioni possono operare con tensioni di riferimento di 12 volt.
I sensori digitali, invece, rappresentano la tecnologia più moderna e si trovano sulla maggior parte dei veicoli attuali, inclusa la SLK 200. Questi sensori utilizzano metodi più avanzati per misurare i parametri di sterzata. Tra le tecnologie più diffuse vi sono:
- Sensori a effetto Hall: Questi sensori funzionano senza contatto, impiegando un anello magnetico multipolo. I sensori a effetto Hall sono in grado di rilevare ogni movimento con elevata precisione (spesso entro 1,5 gradi) e inviano segnali quadri alla centralina. La differenza di fase tra i segnali di ciascun sensore Hall permette di determinare immediatamente la direzione di rotazione e di identificare eventuali malfunzionamenti.
- Sensori ottici digitali: Sebbene meno comuni rispetto ai sensori a effetto Hall, i sensori ottici utilizzano la luce per misurare la velocità di sterzata, l'angolo della ruota e la direzione della svolta. Questi sensori generano anch'essi segnali quadri, ma sono più suscettibili a problemi causati da sporco o polvere che possono interferire con il fascio di luce.
Indipendentemente dalla tecnologia specifica, il principio di funzionamento è lo stesso: fornire dati precisi all'ECU per il corretto funzionamento dei sistemi di sicurezza e assistenza.
Perché è Necessario Ripristinare (Calibrare) i Sensori dell'Angolo di Sterzo?
La calibrazione del Sensore dell'Angolo di Sterzo è una procedura di fondamentale importanza che diventa necessaria in diverse circostanze:
- Manutenzione del Sistema di Sterzo: Qualsiasi intervento che coinvolga la tiranteria, il piantone dello sterzo, o la sostituzione di componenti che influenzano l'assetto delle ruote (come braccetti o testine sterzo) può alterare la posizione di riferimento del sensore.
- Sostituzione del Sensore: In caso di guasto e conseguente sostituzione del SAS, è imperativo procedere alla sua calibrazione per garantire che la nuova unità comunichi correttamente con l'ECU.
- Interventi sull'Assetto Ruote (Allineamento): Dopo un allineamento delle ruote, la posizione delle ruote rispetto al volante potrebbe cambiare, rendendo necessaria la riprogrammazione del sensore per riflettere la nuova posizione neutra.
- Manutenzione della Batteria o Sostituzione: In alcuni casi, la disconnessione della batteria o la sua sostituzione possono causare la perdita dei dati di calibrazione del SAS.
- Accensione di Spie di Avvertimento: L'accensione di spie relative ai sistemi di stabilità, trazione o servosterzo è spesso un segnale che indica un problema con il SAS o la necessità di una sua ricalibrazione.
Se il SAS rileva un'incoerenza tra la posizione dello sterzo e la direzione effettiva in cui il veicolo sta viaggiando, il sistema di controllo della stabilità (ESC) interverrà per aiutare il conducente a mantenere il controllo. Per questo motivo, è essenziale che i sistemi ADAS, come il Lane Keep Assist (LKA) e l'Autonomous Emergency Braking (AEB), ricevano informazioni accurate dal SAS.
Cosa Cercare in un Sensore dell'Angolo di Sterzo Difettoso o Disallineato
Riconoscere i sintomi di un SAS difettoso o disallineato è fondamentale per intervenire tempestivamente e garantire la sicurezza del veicolo. I segnali più comuni includono:

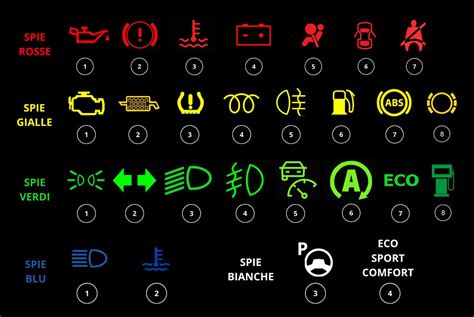

- Accensione della Spia di Avvertimento: Il sintomo più evidente è l'accensione della spia di avvertimento relativa al sistema di stabilità (spesso indicata con le sigle ESP, ESC o un'icona di un'auto sbandata) sul cruscotto. Questo indica che il sistema è stato disabilitato o non funziona correttamente e richiede manutenzione. Possono accendersi anche spie relative al servosterzo o al controllo di trazione.
- Informazioni Imprecise alla Centralina (ECU): Un SAS difettoso o disallineato può inviare dati errati alla ECU. Questo può tradursi in comportamenti anomali dei sistemi di sicurezza. Ad esempio, il sistema ESC potrebbe intervenire in modo inappropriato o non intervenire quando necessario.
- Comportamento Anomalo del Servosterzo: Il SAS è integrato anche nel sistema di servosterzo elettrico (EPS). Se il sensore non funziona correttamente, il servosterzo potrebbe diventare più pesante, più leggero del normale, o manifestare altri comportamenti inaspettati, compromettendo la maneggevolezza del veicolo.
- Funzionamento Irregolare dei Sistemi ADAS: Sistemi come il Lane Keep Assist potrebbero smettere di funzionare o funzionare in modo intermittente. L'Autonomous Emergency Braking potrebbe disattivarsi o fornire avvisi errati.
- Messaggi di Errore Specifici: In base al modello del veicolo, la centralina può memorizzare codici di errore diagnostici specifici relativi al SAS o ai sistemi che dipendono da esso.
La Posizione del Sensore dell'Angolo di Sterzo
Il Sensore dell'Angolo di Sterzo si trova tipicamente dietro al volante, integrato nella colonna dello sterzo. Questa posizione strategica consente al sensore di misurare direttamente il movimento impartito dal conducente. In rari casi, alcuni produttori potrebbero posizionare il sensore presso la scatola del cambio, ma questa configurazione è decisamente insolita.
Procedura di Calibrazione del Sensore dell'Angolo di Sterzo
La procedura di calibrazione di un SAS può variare significativamente tra i diversi produttori e modelli di veicoli, ma esistono metodi comuni. Per una Mercedes-Benz SLK 200, è fondamentale seguire le indicazioni specifiche del produttore, spesso accessibili tramite il manuale di assistenza tecnica o uno strumento di diagnosi professionale.
I metodi di calibrazione più diffusi includono:
- Calibrazione tramite Strumento di Diagnosi: Questo è il metodo più comune e affidabile per la maggior parte dei veicoli moderni. Utilizzando uno scanner diagnostico compatibile, è possibile accedere al menu di calibrazione del SAS e avviare la procedura. Spesso, questo processo richiede di girare il volante completamente a sinistra e poi completamente a destra, mantenendo una leggera pressione in ciascuna posizione per alcuni secondi, mentre lo strumento di scansione comunica con la ECU. Alcuni sistemi di allineamento ruote integrano la funzione di ripristino SAS, eliminando la necessità di una procedura diagnostica separata.
- Auto-Calibrazione: Alcuni veicoli più recenti sono dotati di una funzione di auto-calibrazione. In questi casi, la procedura può essere avviata semplicemente attivando il quadro di accensione e girando il volante da un estremo all'altro. Altri veicoli potrebbero richiedere una sequenza specifica di comandi per avviare questo processo.
- Calibrazione tramite Prova di Guida: Veicoli dotati di sensori di velocità delle ruote avanzati possono essere in grado di ripristinare automaticamente il SAS durante la guida. Questo avviene solitamente quando il veicolo viene guidato in linea retta per un periodo di tempo prestabilito, tipicamente a velocità autostradale per alcuni secondi.
Quando è necessario calibrare il sensore dell'angolo di sterzo?
La maggior parte dei produttori consiglia di eseguire la calibrazione del SAS a terra, con le ruote del veicolo appoggiate sull'asfalto, piuttosto che su un sollevatore. Questo garantisce che il sensore percepisca la posizione reale del volante rispetto all'assetto del veicolo.
L'Evoluzione dei Sistemi e l'Importanza della Calibrazione
L'evoluzione tecnologica ha trasformato il SAS da un componente "semplice" a un elemento fondamentale per il funzionamento di sistemi di sicurezza sempre più sofisticati. L'integrazione con ESC, LKA, AEB e altri sistemi ADAS, che spesso bypassano i comandi del conducente per correggere la traiettoria o frenare automaticamente, rende l'accuratezza dei dati del SAS non negoziabile.
Ad esempio, se le telecamere del sistema LKA rilevano che l'auto sta superando la linea della carreggiata, il sistema corregge la traiettoria applicando una coppia precisa al volante, basandosi sui dati del SAS. Allo stesso modo, in caso di "allarme sbandata" rilevato dai sensori dinamici del veicolo, l'ESC può intervenire frenando le ruote per riportare il veicolo sotto controllo.
È importante notare che, sebbene i SAS siano progettati per durare per tutta la vita del veicolo, sono soggetti a usura e possono essere danneggiati durante interventi di manutenzione sul sistema sterzo o su altre parti del veicolo. Pertanto, la consapevolezza dei sintomi di un guasto e la corretta procedura di calibrazione sono essenziali per mantenere la sicurezza e le prestazioni della propria Mercedes-Benz SLK 200.
La calibrazione del sensore dell'angolo di sterzata è una delle operazioni diventate più frequenti sulle auto moderne per via delle funzioni di assistenza alla guida gestite dall’elettronica. In questo breve approfondimento abbiamo compreso come funziona il sensore angolo di sterzo e cosa succede in caso di avaria e staratura.
Considerazioni Finali
La calibrazione del sensore angolo sterzo su una Mercedes-Benz SLK 200, come su molti altri veicoli moderni, è un passaggio cruciale dopo specifici interventi di manutenzione. L'accuratezza dei dati forniti da questo sensore è vitale per il corretto funzionamento di sistemi di sicurezza avanzati come l'ESC e gli ADAS. Sebbene la procedura possa variare, l'utilizzo di uno strumento di diagnosi professionale, il rispetto delle indicazioni del produttore e la comprensione dei sintomi di un malfunzionamento sono la chiave per garantire che questi sistemi operino al meglio delle loro capacità, preservando la sicurezza del conducente e dei passeggeri.
