La sostituzione dei dischi frizione su una moto, specialmente su modelli come l'HM 50, è un'operazione di manutenzione fondamentale che può migliorare drasticamente le prestazioni e la fluidità della guida. Capire il processo e utilizzare i componenti giusti è essenziale per un risultato ottimale. Questo articolo esplorerà passo dopo passo come affrontare questa operazione, partendo dalla preparazione fino ai consigli per la scelta dei ricambi.
Il Ruolo della Frizione e l'Importanza della Manutenzione
La frizione è un componente cruciale del sistema di trasmissione di una moto. Permette al pilota di disconnettere temporaneamente il motore dalla ruota posteriore, facilitando il cambio marcia e consentendo alla moto di stare ferma con il motore acceso. Con il tempo e l'usura, i dischi della frizione possono deteriorarsi, portando a problemi come lo slittamento della frizione (il motore sale di giri ma la moto non accelera proporzionalmente), difficoltà nel cambio marcia, o un'eccessiva "tirata" della moto da ferma.
Una frizione efficiente assicura un'erogazione di potenza fluida e un controllo preciso del veicolo. La sostituzione dei dischi della frizione è una manutenzione preventiva che garantisce la longevità del motore e un'esperienza di guida più sicura e piacevole.
Preparazione alla Sostituzione dei Dischi Frizione
Prima di iniziare il processo di sostituzione, è fondamentale preparare adeguatamente la moto e raccogliere tutti gli strumenti e i ricambi necessari.
Raccolta degli Strumenti e dei Ricambi
Per un intervento efficace, avrai bisogno di:
- Chiavi a bussola e chiavi inglesi: Per rimuovere i bulloni del carter e della frizione.
- Cacciaviti: Per eventuali fissaggi minori.
- Chiave dinamometrica: Per serrare i bulloni alla coppia corretta, evitando danni o allentamenti.
- Contenitore per la raccolta dell'olio: Per drenare l'olio del cambio.
- Guanti da lavoro e stracci: Per pulizia e protezione.
- Dischi frizione nuovi: Assicurati che siano compatibili con il motore AM6 della tua HM 50. I dischi frizione AM6 kpl. da 4 pz. o i dischi frizione, confezione da 5 AM6 sono opzioni comuni. Alcuni set, come quelli basati sull'originale, offrono un montaggio perfetto e superano i test al 100%. Prodotti come i Carenzi Kev Minarelli AM6 dischi frizione sono raccomandabili, con tutti i componenti completi e di qualità top shelf.
- Molle frizione nuove: Se non incluse nel kit dei dischi o se quelle esistenti mostrano segni di indebolimento. Molle robuste contribuiscono a una migliore funzionalità della frizione.
- Guarnizione coperchio frizione nuova: Essenziale per garantire una tenuta stagna una volta rimontato il carter. Guarnizioni come la Guarnizione coperchio frizione Athena per Yamaha TZR 50 2007 sono spesso riutilizzabili, ma è sempre consigliabile averne una nuova a portata di mano per sicurezza. Anche la Guarnizione coperchio motore destro AM6, ben fatta con materiali di alta qualità, è facile e rapida da installare.
- Olio del cambio nuovo: Dovrai sostituire l'olio una volta completata l'operazione.
Drenaggio dell'Olio del Cambio

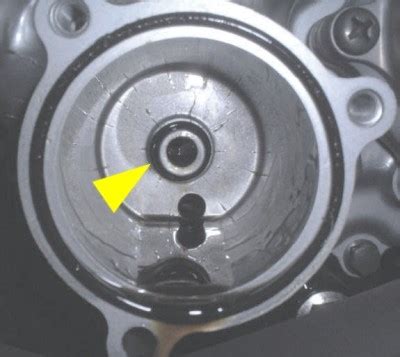

Il primo passo pratico è drenare l'olio del cambio. Questo è un passaggio cruciale per evitare perdite di olio una volta aperto il carter. Posiziona un contenitore sotto il tappo di scarico dell'olio, solitamente situato nella parte inferiore del motore, e rimuovi il tappo. Lascia che tutto l'olio defluisca completamente.
Rimozione del Carter Frizione
Dopo aver drenato l'olio, è il momento di accedere alla frizione vera e propria.
Individuazione e Apertura del Carter

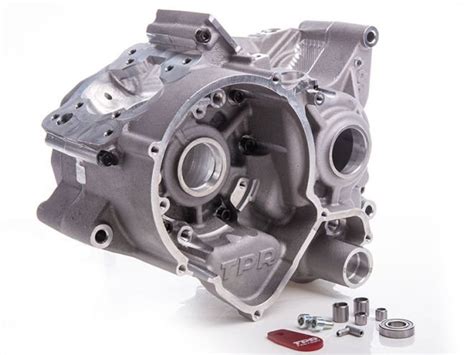

Sulla maggior parte delle moto con motore AM6, inclusa l'HM 50, il carter da rimuovere è quello sul lato destro del motore. Questo coperchio copre l'alloggiamento della frizione. Individua tutti i bulloni che fissano il carter al blocco motore. Utilizza una chiave a bussola della misura appropriata per svitare questi bulloni. È consigliabile allentarli gradualmente e in modo incrociato per evitare di deformare il coperchio.
Una volta che tutti i bulloni sono stati rimossi, il coperchio dovrebbe potersi staccare. Potrebbe essere necessario fare un po' di leva delicatamente se è bloccato dalla guarnizione.
Smontaggio della Frizione
Con il carter rimosso, la frizione sarà completamente esposta.
Accesso ai Dischi Frizione
Una volta davanti alla frizione, noterai un piatto grosso, spesso chiamato "spingidisco", fissato da quattro bulloncini. Questi bulloncini tengono in posizione le molle della frizione. Per accedere ai dischi, devi svitare queste molle e rimuovere lo spingidisco.
La procedura tipica prevede di:
- Svitare i quattro bulloncini: Questi bulloncini comprimono le molle della frizione. Svitali gradualmente per evitare che lo spingidisco salti via improvvisamente.
- Rimuovere lo spingidisco: Una volta svitati i bulloncini e le relative molle, lo spingidisco può essere rimosso.
Rimozione dei Dischi Vecchi
Dopo aver rimosso lo spingidisco, i dischi della frizione (alternativamente conduttori e condotti) saranno esposti. Puoi prenderli e sfilarli, uno alla volta o tutti insieme, semplicemente con le dita. Presta attenzione all'ordine in cui sono montati, poiché dovrai rimontare i nuovi dischi nello stesso modo.
È importante notare che, per la sostituzione dei soli dischi, di solito non è necessario rimuovere il dado più grosso al centro della frizione. Quel dado tiene in posizione il cestello della frizione, che non è necessario smontare per la semplice sostituzione dei dischi e delle molle. Questo è un errore comune, e la sua rimozione complica inutilmente l'operazione.
Montaggio dei Nuovi Dischi Frizione
Una volta rimossi i vecchi dischi, è il momento di installare quelli nuovi.
Preparazione dei Nuovi Dischi
Prima di installare i nuovi dischi, è buona pratica immergerli nell'olio del cambio per alcuni minuti. Questo aiuta a lubrificarli e previene l'usura iniziale a secco. Alcuni dischi, come quelli in Kevlar, sono noti per la loro qualità e robustezza, garantendo che la frizione "non slitti e non tiri", specialmente quando montati su un motore AM6.
Installazione dei Dischi e dello Spingidisco

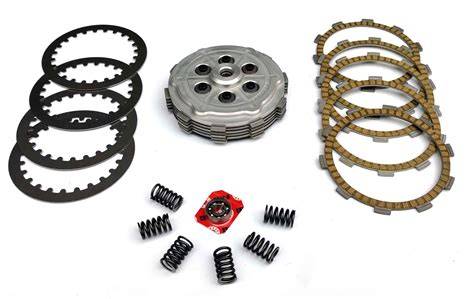

Installa i nuovi dischi nell'ordine corretto, alternando dischi conduttori (quelli con materiale d'attrito) e dischi condotti (quelli in metallo). Assicurati che siano ben allineati nel cestello della frizione.
Successivamente, posiziona lo spingidisco sopra i nuovi dischi e reinserisci le molle della frizione. Avvita i quattro bulloncini che tengono in posizione lo spingidisco. Stringili in modo uniforme e graduale, e poi usa una chiave dinamometrica per serrarli alla coppia specificata dal manuale di servizio della tua moto. Un serraggio eccessivo può danneggiare le molle o lo spingidisco, mentre un serraggio insufficiente può causare problemi di funzionamento.
Am6 - Tutorial passo passo x cambio frizione HM Crm 50cc - Come farlo da soli senza problemi
Rimontaggio del Carter e Riempimento dell'Olio
Dopo aver installato i nuovi dischi e lo spingidisco, è tempo di rimontare il carter e rimettere l'olio.
Posizionamento della Nuova Guarnizione
Applica la nuova guarnizione del coperchio frizione sul carter o sul blocco motore. Assicurati che sia posizionata correttamente per garantire una tenuta stagna. Alcune guarnizioni, come quelle di alta qualità, permettono una installazione molto rapida e senza intoppi.
Rimontaggio del Carter
Posiziona il coperchio del carter sul blocco motore, allineando i fori dei bulloni. Reinserisci e avvita tutti i bulloni, stringendoli gradualmente e in modo incrociato per distribuire uniformemente la pressione e prevenire deformazioni. Anche in questo caso, è consigliabile utilizzare una chiave dinamometrica per il serraggio finale alla coppia corretta.
Riempimento dell'Olio del Cambio
Una volta che il carter è saldamente rimontato, puoi procedere a riempire il motore con l'olio del cambio nuovo. Controlla il livello dell'olio utilizzando l'astina o la finestra di ispezione (se presente) e riempi fino al livello indicato dal manuale del proprietario. Utilizza sempre l'olio specifico raccomandato dal produttore.
Test e Regolazioni Post-Sostituzione
Dopo aver completato il montaggio, è essenziale testare la frizione e, se necessario, effettuare delle regolazioni.
Verifica del Funzionamento
Accendi la moto e, con la frizione tirata, prova a inserire una marcia. La moto non dovrebbe "tirare" o mostrare segni di movimento. Se la moto tira ancora da ferma, potrebbe essere necessario regolare ulteriormente la leva della frizione. Un corretto funzionamento si manifesta con marce che "entrano bene" e una moto che non tira.
Regolazione della Leva Frizione
La leva della frizione sul manubrio dovrebbe avere un po' di "gioco libero" prima che la frizione inizi a innestarsi. Questo gioco è cruciale per prevenire che la frizione sia costantemente leggermente azionata, cosa che ne accelererebbe l'usura. La regolazione di questo gioco avviene solitamente tramite un registro sulla leva stessa o sul cavo della frizione.
Molle robuste, come la Molla leva frizione Minarelli AM6 101 Ottani, sono progettate per essere molto resistenti e non allungarsi, contribuendo a mantenere la regolazione nel tempo. Anche la Molla della leva di innesto della frizione AM6 si monta senza il minimo problema e funziona bene.
Componenti e Prodotti Consigliati
La scelta dei ricambi è fondamentale per la durata e le prestazioni della frizione.
Dischi Frizione Specifici per AM6
I motori Minarelli AM6 sono molto diffusi su modelli 50cc come HM, Yamaha TZR, Husqvarna Ch Racing WXE, Generic Trigger 50SM, Aprilia RS50, Yamaha DT 50 e Suzuki TS 50 (con conversione AM6). Per questi motori, i dischi frizione AM6 kpl. da 4 pz. o le confezioni da 5 dischi sono ampiamente disponibili e spesso basati sull'originale per un montaggio perfetto. La qualità dei materiali è spesso di "top shelf", garantendo che la frizione "ora funziona maestosamente, non slitta e non tira".
Un confronto tra diversi produttori ha dimostrato che la qualità può variare, quindi è consigliabile scegliere prodotti con buone recensioni e che superino il test al 100%. Alcuni utenti hanno riscontrato che i loro dischi sono "abbastanza buoni" e ben imballati. Set come i TRW Lucas MES 317-4 sono noti per la loro efficacia, anche su Yamaha DT 80 LC 2 53V.
Guarnizioni e Molle
Le guarnizioni, come la Guarnizione coperchio frizione Athena o la Guarnizione coperchio motore destro AM6, sono essenziali. Alcune guarnizioni sono riutilizzabili, facilitando il lavoro in caso di future regolazioni. La qualità del materiale è un fattore chiave per la durabilità e la prevenzione delle perdite.
Per quanto riguarda le molle, le Molle leva frizione Minarelli AM6 101 Ottani sono descritte come "molto resistenti e non si allungano", offrendo un buon prodotto con materiale duro e di buona qualità. L'installazione di queste molle "avviene senza problemi" e garantisce un buon funzionamento della frizione.
Kit di Riparazione
Per interventi più estesi, sono disponibili kit di riparazione più piccoli che includono dischi e molle. Tuttavia, è cruciale assicurarsi che il kit sia effettivamente compatibile con il modello specifico. Ad esempio, un "pacco frizione AM6 - kit di riparazione più piccolo" potrebbe non essere adatto a tutte le Yamaha TZR, quindi la verifica della compatibilità è fondamentale.
Consigli Aggiuntivi per la Manutenzione
- Pulizia: Prima di rimontare il carter, pulisci accuratamente le superfici di contatto per assicurare che la nuova guarnizione aderisca perfettamente.
- Ispezione: Mentre la frizione è smontata, ispeziona il cestello della frizione per segni di usura o danneggiamento. Se presenta solchi profondi, potrebbe essere necessario sostituirlo per evitare problemi futuri.
- Qualità dei Componenti: Non risparmiare sulla qualità dei dischi e delle molle. Componenti economici possono compromettere le prestazioni e la durata della frizione. Le recensioni degli utenti spesso evidenziano come la qualità influenzi direttamente la longevità e la soddisfazione. Un utente ha notato che, ordinando dischi di qualità superiore, non ha dovuto preoccuparsi di cercare nuovi ricambi mentre il fratello con dischi più economici sì.
- Affidabilità dei Fornitori: Acquistare ricambi da fornitori affidabili, come GMOTO.PL menzionato da un utente soddisfatto, è importante. La merce dovrebbe essere sempre come descritta e funzionare come dovrebbe.
- Tempistiche di Consegna: Molti fornitori offrono spedizioni veloci, con dischi che arrivano spesso il secondo giorno lavorativo dalla data dell'ordine, permettendo di rimettere in strada la moto rapidamente.
La sostituzione dei dischi frizione su un HM 50, sebbene possa sembrare un compito arduo, è un'operazione gestibile con la giusta preparazione e attenzione ai dettagli. Seguire questi passaggi ti aiuterà a garantire che la tua moto funzioni al meglio, fornendo una guida fluida e affidabile.
