La Toyota Yaris, in particolare la sua quarta generazione prodotta dal 2020 al 2025, è un veicolo apprezzato per la sua efficienza e versatilità, disponibile in diverse varianti come la Yaris Cross e con sistema ibrido. Come ogni automobile, anche la Yaris può presentare piccoli inconvenienti elettrici, tra cui il malfunzionamento di componenti a causa di fusibili bruciati. Questo articolo fornisce una guida dettagliata su come identificare e sostituire un fusibile bruciato sulla Toyota Yaris, affrontando anche questioni relative a sistemi specifici e modifiche aftermarket.
Identificare il Fusibile Bruciato: Un Processo Metodico
Uno dei problemi più comuni che porta alla necessità di sostituire un fusibile è il mancato funzionamento di un componente elettrico, nonostante la sua vaschetta sia apparentemente piena. Questo scenario suggerisce che il fusibile dedicato a quel componente potrebbe essersi bruciato. Tuttavia, il coperchio che copre la scatola dei fusibili potrebbe non essere immediatamente di facile comprensione, rendendo difficile l'identificazione del fusibile corretto.
Per affrontare questa sfida, è fondamentale disporre di uno schema chiaro dei fusibili con le relative descrizioni. In molti casi, un simbolo specifico può aiutare nell'identificazione. Ad esempio, per il sistema di lavavetri, spesso si cerca un simbolo che assomiglia a una "fontanella", corrispondente al termine inglese "Wind washer".
La Scatola dei Fusibili della Toyota Yaris 4
La Toyota Yaris di quarta generazione possiede la sua scatola dei fusibili situata all'interno dell'abitacolo, precisamente sul lato sinistro sotto il cruscotto. Questa posizione la rende accessibile per interventi di manutenzione ordinaria. La disposizione dei fusibili e dei relè è descritta in schemi a blocchi, essenziali per una corretta diagnosi.
Di seguito è riportato un elenco dettagliato dei fusibili e delle loro funzioni, basato sulla configurazione tipica della Toyota Yaris 4:
| Numero | Amperaggio | Marcatura/Funzione |
|---|---|---|
| 1 | 7.5A | INJ (Iniettori di carburante) |
| 2 | 25A | EFI N. 5 (Sistema di iniezione carburante) |
| 3 | 7.5A | EFI N. 2 (Sistema di iniezione carburante) |
| 4 | 10A | EFI N. 3 (Sistema di iniezione carburante) |
| 5 | 10A | EFI N. 4 (Sistema di iniezione carburante) |
| 6 | 10A | ECU-IGP N.3 |
| 7 | 5A | ECU-IGP N.2 |
| 8 | 7.5A | EBU-IGP N.1 |
| 9 | 15A | LAVAVETRI (Lavavetri) |
| 10 | 10A | VUOTO |
| 11 | 30A | TERGICRISTALLI (Tergicristalli) |
| 12 | 7.5A | S-HORN (Sirena / sistema antifurto) |
| 13 | 10A | CLACSON (Sirena) |
| 14 | 20A | Variazione di velocità |
| 15 | 20A | TRAINO-B N.1 (Illuminazione rimorchio) |
| 16 | 25A | EFI-MAIN NO.2 (Sistema iniezione carburante) |
| 17 | 10A | CONDENSATORE |
| 18 | 10A | A/F HTR (Sensore rapporto aria-carburante) |
| 19 | 30A | EFI-MAIN NO.3 (Sistema iniezione carburante) |
| 20 | 7.5A | EFI N. 1 (Sistema di iniezione carburante) |
| 21 | 20A | EFI-MAIN NO.1 (Sistema iniezione carburante) |
| 22 | 25A | GP-PRINCIPALE |
| 23 | 30A | TAGLIO J/C |
| 24 | 7.5A | SPARE1 (Fusibile di ricambio) |
| 25 | 20A | SPARE2 (Fusibile di ricambio) |
| 26 | 25A | SPARE3 (Fusibile di ricambio) |
| 27 | - | VUOTO |
| 28 | 30A | VENTILATORE N.1 (Ventola raffreddamento elettrica) |
| 29 | 40A | ABS-MAIN (Sistema frenata antibloccaggio) |
| 30 | 30A | ABS N.2 (Sistema frenante antibloccaggio) |
| 31 | 50A | ABS N. 1 (Sistema frenante antibloccaggio) |
| 32 | 60A | FAN (Ventola raffreddamento elettrica) |
| 33 | 80A | SOTTO RB ALT |
| 34 | 120A | DC/DC (Trasformatore DC-DC 400 W) |
| 35 | 80A | INP STD N. 1-3 |
| 36 | 80A | EPS (Servosterzo elettrico) |
| 37 | 60A | STD P/I N. 1 |
| 38 | 80A | BATT. SUB R/B |
| 39 | 100A | INP STD N. 1-2 |
| 40 | 100A | INP STD |
È importante notare che questo schema può variare leggermente a seconda dell'allestimento specifico del veicolo.
La Sostituzione di un Fusibile: Passaggi Pratici
La sostituzione di un fusibile bruciato è un'operazione relativamente semplice che può essere eseguita autonomamente. Ecco i passaggi da seguire:
- Individuare la scatola dei fusibili: Come menzionato, questa si trova solitamente sotto il cruscotto, sul lato del guidatore.
- Consultare lo schema: Utilizzare lo schema presente sul coperchio della scatola dei fusibili o nel manuale dell'auto per identificare il fusibile corretto da sostituire.

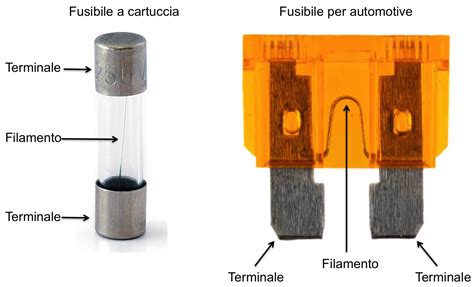

- Estrarre il fusibile bruciato: I fusibili sono solitamente colorati e hanno un valore in Ampère stampato sopra. Utilizzare l'apposita pinzetta per fusibili (spesso inclusa nella scatola dei fusibili) per estrarre delicatamente il fusibile. Se non si dispone della pinzetta, si può provare a estrarlo con le dita, facendo attenzione a non danneggiare i contatti circostanti.
- Verificare il fusibile: Un fusibile bruciato avrà il filo metallico al suo interno interrotto o fuso.
- Sostituire con un fusibile dello stesso amperaggio: È cruciale utilizzare un fusibile nuovo con lo stesso valore di Ampère del fusibile originale. L'uso di un fusibile con un amperaggio superiore può causare danni ai circuiti elettrici o addirittura incendi.
- Inserire il nuovo fusibile: Inserire saldamente il nuovo fusibile nella sede corretta.
- Testare il componente: Verificare se il componente elettrico che non funzionava ora è operativo.
Sostituire il fusibile bruciato accendisigari
Considerazioni Speciali: Veicoli Ibridi ed Elettrici e Modifiche Aftermarket
La crescente diffusione di veicoli ibridi ed elettrici, come la Toyota Yaris con sistema ibrido, solleva questioni specifiche riguardo alla silenziosità di marcia. In aree urbane trafficate, la quasi assenza di rumore del motore può rappresentare un pericolo per pedoni e ciclisti. Per ovviare a questo problema, alcuni conducenti optano per l'installazione di cicalini o dispositivi sonori esterni.
Installazione di Cicalini e Positivi Sotto Quadro
L'installazione di un cicalino, ad esempio per segnalare la presenza del veicolo in zone pedonali, richiede il prelievo di un positivo sotto quadro. È importante sapere quale circuito utilizzare per non compromettere il funzionamento di altri sistemi o la garanzia del veicolo. Alcuni proprietari di taxi, operando in centri città con limitazioni di accesso, hanno installato tali dispositivi. Si è osservato che alcuni veicoli dispongono di un suono di avvertimento automatico che si attiva a basse velocità (sotto i 20-25 km/h) e cessa man mano che la velocità aumenta, simile a un "suono tipo astronave".
Un problema comune per chi desidera personalizzare il proprio veicolo è la questione della garanzia. Ad esempio, richiedere l'installazione di accessori non originali Toyota, come una telecamera, potrebbe portare al rifiuto da parte della concessionaria, con la motivazione che non si tratta di un "accessorio originale Toyota".
La Strategia delle Concessionarie e la Garanzia
Le concessionarie spesso offrono la possibilità di effettuare modifiche o installare accessori che non sono esplicitamente menzionati nel catalogo ufficiale della casa madre. Un esempio comune è la sostituzione del clacson standard con uno più potente o con un suono diverso. Sebbene l'intervento possa essere rapido ed economico, a volte le concessionarie applicano costi maggiorati (come 100€) con la scusa del "mantenimento della garanzia". In realtà, la concessionaria stessa si assume la responsabilità dichiarando la conformità del veicolo, interfacciandosi con la casa madre. Questo processo suggerisce che le modifiche possono essere gestite e approvate, anche se non previste inizialmente.
Gestione dei Cookie e Esperienza Utente
È importante notare che questo sito, come molti altri, utilizza i cookie per personalizzare i contenuti e migliorare l'esperienza dell'utente, inclusa la funzionalità di mantenimento della sessione per gli utenti registrati.
Componenti Elettrici Chiave e Loro Protezione
Oltre ai fusibili di minore amperaggio, la Toyota Yaris è dotata di fusibili di potenza che proteggono circuiti critici. Questi includono:
- Fusibili per il Sistema di Iniezione del Carburante (EFI): Diversi fusibili (EFI N.1, N.2, N.3, N.4, EFI-MAIN NO.1, NO.2, NO.3) con amperaggi variabili da 7.5A a 30A sono dedicati al corretto funzionamento del sistema di alimentazione del carburante.
- Fusibili per il Sistema Frenante Antibloccaggio (ABS): Fusibili di amperaggio più elevato (ABS-MAIN 40A, ABS N.2 30A, ABS N. 1 50A) proteggono i componenti cruciali del sistema ABS, garantendo la sicurezza.
- Fusibili per la Ventola di Raffreddamento Elettrica: I fusibili FAN (60A) e VENTILATORE N.1 (30A) assicurano il corretto funzionamento del sistema di raffreddamento del motore, fondamentale per prevenire surriscaldamenti.
- Trasformatore DC-DC (400W): Il fusibile da 120A (DC/DC) protegge il trasformatore che gestisce l'alimentazione tra i sistemi ad alta e bassa tensione nei modelli ibridi.
- Servosterzo Elettrico (EPS): Il fusibile da 80A (EPS) salvaguarda il sistema di assistenza alla sterzata, garantendo una guida sicura e agevole.
- Alimentazione Principale e Ausiliaria: Fusibili di amperaggio elevato come SOTTO RB ALT (80A), BATT. SUB R/B (80A), INP STD N.1-3 (80A), INP STD N.1-2 (100A) e INP STD (100A) proteggono le linee di alimentazione principali e i circuiti ausiliari, assicurando la stabilità elettrica del veicolo.
Comprendere la funzione di ciascun fusibile è essenziale non solo per la risoluzione di problemi immediati, ma anche per una manutenzione preventiva e per garantire la longevità del sistema elettrico della Toyota Yaris.
