Il mondo dell'automobile è in costante evoluzione, e una delle aree che ha visto i progressi più significativi negli ultimi anni è quella delle trasmissioni. Tra le varie tipologie di cambi automatici, il Continuously Variable Transmission (CVT) ha guadagnato una notevole popolarità, in particolare grazie all'impegno di case automobilistiche come Nissan. Questo articolo esplorerà in dettaglio il cambio automatico CVT, con un focus specifico sulla sua implementazione nel Nissan Juke, analizzando le sue caratteristiche, il funzionamento, i vantaggi e le peculiarità che lo contraddistinguono, inclusa la gestione delle "marce lunghe" attraverso la simulazione elettronica.
L'Evoluzione del Cambio Automatico: Dal Manuale al CVT

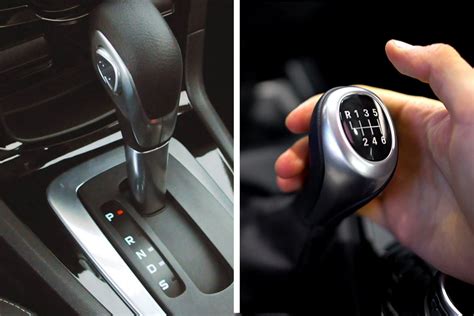

Per anni, il cambio manuale è stato lo standard per la maggior parte delle vetture, apprezzato per il controllo diretto che offre al guidatore. Tuttavia, i moderni cambi automatici hanno compiuto passi da gigante, superando molte delle limitazioni delle prime unità e diventando una scelta sempre più diffusa. Non sono più solo gli esperti del settore a notare i miglioramenti, ma anche l'utente comune, che sempre più spesso preferisce l'automatico anche su vetture di segmento inferiore, non più solo su quelle di lusso. Questo cambiamento di preferenza è dovuto anche alla capacità dei cambi automatici di ultima generazione, se ben progettati e dotati di un'elettronica sofisticata, di ridurre i consumi di carburante. Essi permettono al motore di funzionare costantemente al regime ideale, selezionando il rapporto esatto per massimizzare rendimento ed efficienza.
Il Nissan Juke, come molte altre vetture contemporanee, offre sia la trasmissione manuale che quella automatica. Nel caso del cambio manuale a 6 marce, la cambiata richiede la pressione a fondo del pedale della frizione prima di agire sulla leva del cambio per evitare rumori e possibili danni. L'indicatore di cambiata, visualizzato nel display informativo multifunzione, suggerisce al conducente di passare a una marcia superiore tramite una freccia "SU", promuovendo uno stile di guida ecologico e un migliore risparmio di carburante. Tuttavia, la responsabilità finale della scelta della marcia più appropriata rimane sempre del conducente, in base alle condizioni del veicolo, della strada e del traffico.
Per la retromarcia nei modelli con cambio manuale a 6 marce, è necessario fermare il veicolo, portare la leva del cambio in posizione N (folle), tirare verso l'alto la ghiera sulla leva del cambio senza rilasciarla, portare la leva in posizione R (retromarcia) e poi rilasciare la ghiera. Con la leva in R, si attiva il monitor NissanConnect o il sensore di parcheggio ad ultrasuoni, se in dotazione.
Il Concetto Rivoluzionario del CVT: Una Storia Lunga Cinquecento Anni

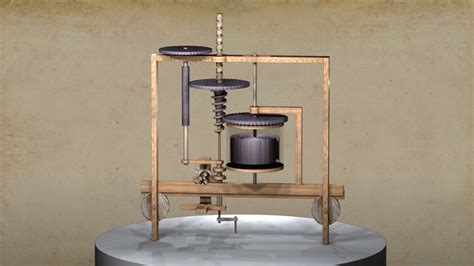

Il concetto di trasmissione a variazione continua del rapporto (CVT), acronimo di “Continuously Variable Transmission”, è una trasmissione automatica con una variazione continua e teoricamente infinita del rapporto, con valori compresi tra un minimo e un massimo. Il suo principio fondamentale fu definito già da Leonardo da Vinci nel 1490. Da allora, numerosi inventori si sono cimentati sul tema, portando alla realizzazione di una motocicletta Zenith con una trasmissione di questo tipo già all'inizio del 1900.
Nei decenni successivi si sono succeduti progetti e brevetti, ma fu negli anni '50 che l'olandese Hubert "Hub" van Doorne diede vita alla trasmissione Variomatic per le sue vetture DAF. L'elemento vitale di questa trasmissione, e delle successive CVT impiegate dall'industria automobilistica, è la cinghia che trasmette il moto tra due pulegge a gola e a passo variabile. Inizialmente, con la modesta coppia dei motori DAF, bastava una cinghia in gomma dentata. Tuttavia, Van Doorne continuò le ricerche per realizzare cambi CVT in grado di gestire la coppia di motori più moderni.
Dalla Gomma all'Acciaio: La Chiave del Successo del CVT
Il vero salto di potenziale e di qualità funzionale per il CVT arrivò a metà degli anni '80, quando Van Doorne realizzò una cinghia in uno speciale acciaio. Questa cinghia combinava una perfetta flessibilità con una resistenza meccanica incomparabilmente superiore a quella della cinghia in gomma. Nacque così la trasmissione CVT come la conosciamo oggi. La prima casa automobilistica ad adottarla su una vettura di serie fu Subaru, seguita presto da Fiat con la Uno Selecta e da Ford con la Fiesta.
La "Rivoluzione" Nissan e il Ruolo del Convertitore di Coppia Idraulico
Nonostante i progressi, il sistema CVT presentava un punto debole nell'affidabilità della frizione automatica, causando un rapido calo dell'interesse del pubblico. La Nissan risolse brillantemente questo problema associando il suo CVT a un convertitore di coppia idraulico, derivato dall'esperienza dei cambi automatici tradizionali. Questa innovazione garantiva partenze "morbide" e l'assenza di trascinamento a vettura ferma, risolvendo un problema cruciale per l'accettazione del CVT.
La casa nipponica ha poi dato vita a una propria branca specializzata nella costruzione di cambi CVT, la Jatco, alla quale si devono gli ultimi e ulteriori affinamenti di questo tipo di trasmissione. Oggi, il CVT ha raggiunto un livello di funzionalità e rendimento davvero notevole. Alla Nissan-Jatco va il merito di aver sviluppato elettroniche di gestione sempre più evolute, che hanno elevato ulteriormente l'efficienza delle trasmissioni CVT.
Funzionamento Dettagliato del Cambio CVT nel Nissan Juke
La moderna trasmissione CVT consiste di due pulegge connesse da una cinghia metallica a sezione trapezoidale, che opera nella gola a V all'interno delle pulegge. La larghezza della gola può variare perché le pulegge sono costituite da due piatti in acciaio liberi di scorrere sul perno su cui la puleggia ruota. Sotto la pressione di un sistema idraulico, pilotato dal sistema elettronico della trasmissione, le due pulegge variano in sincrono (ma in verso contrario) la larghezza delle rispettive gole. La variazione della loro ampiezza forza la cinghia metallica a salire e scendere all'interno delle pulegge, variando così i rispettivi raggi di avvolgimento. È come se le pulegge cambiassero costantemente di diametro, con una conseguente costante e infinitesimale variazione del rapporto di trasmissione tra una puleggia e l'altra.
Questo meccanismo permette una trasmissione del moto senza interruzioni né strappi, a tutto vantaggio del comfort. Inoltre, un corretto abbinamento motore-trasmissione consente di mantenere il regime di rotazione del motore nell'ambito della fascia di giri in cui esso assicura il suo migliore rendimento. Questo è particolarmente redditizio con i motori diesel che, proprio nell'abbinamento con trasmissioni CVT, fanno registrare il miglior rapporto consumo/prestazioni.
Nel Nissan Juke, l'indicatore di cambiata, visualizzato nella parte inferiore del display informativo multifunzione, mostra la posizione attuale del cambio (P, R, N, D).
Trasmissione CVT / come funziona? (animazione 3D)
Simulazione delle "Marce Lunghe" nel Nissan Juke
Grazie a un uso sempre più "creativo" dell'elettronica, i tecnici della Nissan-Jatco hanno ricavato anche "salti" di rapporto che danno la sensazione di disporre di una trasmissione di tipo tradizionale, in cui sia possibile cambiare marcia. Questa è la risposta del CVT alle "marce lunghe" ricercate in una trasmissione più convenzionale. Questo è utile soprattutto perché consente di "scalare" rapporto per migliorare la decelerazione, un aspetto spesso criticato nelle prime versioni dei CVT per la loro "gommosità" di risposta.
Nei cambi CVT di ultimissima generazione, tramite l'elettronica, si è riusciti a ricreare e gestire una sorta di posizioni fisse per entrambe le pulegge, simulando un funzionamento analogo a quello di un cambio tradizionale. Basandosi su valori come velocità, regime motore, carico applicato, coppia erogata e coppia resistente, la centralina impone alle pompe idrauliche di generare valori di pressione prefissati. Questo fa sì che le pulegge si spostino in determinate posizioni, simulando veri e propri rapporti. Questa innovazione ha permesso al CVT di offrire un'esperienza di guida più familiare e reattiva, pur mantenendo i suoi intrinseci vantaggi di fluidità ed efficienza.
Accoppiamento del CVT al Motore Nelle Partenze da Fermo
Un altro aspetto affascinante riguarda la metodologia con cui questo tipo di cambio automatico accoppia la trasmissione al motore nelle partenze da fermo. Vi sono diverse modalità di accoppiamento che si differenziano in base al quantitativo di coppia da trasmettere, alla tipologia di cambio CVT e alla scelta progettuale del costruttore.
Per motori che generano coppie molto basse, intorno ai 100 Nm, viene adottata la frizione elettromagnetica a polveri. Questa frizione, esente da usura, è composta da due dischi, uno collegato al motore e l'altro al cambio, che vengono accoppiati attraverso il passaggio di corrente che magnetizza la polvere ferrosa che li separa, facendola "attaccare" a entrambi come una calamita.
Per motori che generano un quantitativo di coppia maggiore, come nel caso del Nissan Juke, viene adottato il classico convertitore di coppia, simile a quello dei veri e propri cambi automatici, con bloccaggio dello slittamento che si attiva già alle basse velocità per non penalizzare consumi e prestazioni. Questa soluzione non solo consente una maggiore scorrevolezza e un maggior comfort, ma anche una risposta più adeguata unita a un maggior quantitativo di coppia trasmissibile, a fronte di un gruppo più complesso, pesante e costoso. L'esperienza di guida di una Nissan Altima 3.5 con V6 3.5 litri da 270Hp e 340Nm associato al cambio Jatco CVT8 ha dimostrato l'impeccabile funzionalità e fluidità di questa trasmissione, sia nell'uso totalmente automatico che in quello manuale-sequenziale, utilizzando le "palette" dietro il volante.
I Vantaggi e i Limiti del Cambio CVT
Sebbene il cambio CVT sia in grado di garantire il miglior abbinamento tra la curva di coppia motore e quella di coppia resistente, consentendo in ogni condizione di attuare il rapporto più adatto a massimizzare sia le prestazioni che l'efficienza energetica del motore, non è esente da alcuni aspetti negativi.
Aspetti Negativi
- Perdite Interne: È soggetto a maggiori perdite interne, causate dall'attrito tra la cinghia e le pulegge, rispetto a un classico cambio automatico a convertitore di coppia. Queste maggiori perdite meccaniche lo rendono meno efficiente anche rispetto ai moderni cambi manuali in alcune condizioni.
- Limiti di Coppia: A causa della cinghia trapezoidale che lavora sui fianchi per attrito, questa tipologia di trasmissione automatica è in grado di trasmettere al massimo 380/400 Nm di coppia e quindi non risulta adatta per motori, specie sovralimentati, di grossa cubatura. Questo limite ne definisce il campo di applicazione principale nei veicoli con motorizzazioni di media e piccola cilindrata.
Il Controverso Passato del CVT nella Formula 1
Nonostante i suoi meriti e gli enormi progressi tecnologici, la trasmissione CVT non gode di ampio consenso in tutti i mercati, e certamente non in quello italiano, forse più che altro per ragioni di immagine e di percezione. Forse le cose sarebbero andate diversamente se, nel 1991, alla Williams-Renault 3.5 V10 di F1 fosse stato consentito di partecipare al campionato mondiale con la versione dotata di cambio CVT, ideata e sviluppata dal direttore tecnico Patrick Head. L'allora collaudatore del team, David Coulthard, confermò che "su qualsiasi pista sono più veloce di 2-3 secondi rispetto alla vettura con cambio a rapporti fissi". La Williams-Renault CVT fu però squalificata e il progetto finì lì: un torto all'ingegneria, perché, messo a confronto con il rigore estremo dell'utilizzo nelle competizioni di F1, il cambio CVT si sarebbe probabilmente creato un'immagine che avrebbe superato i luoghi comuni negativi e, soprattutto, avrebbe potuto progredire ben oltre i limiti attuali.
Modalità di Guida nel Nissan Juke con Cambio Automatico
L'interruttore della modalità di guida, se in dotazione nel Nissan Juke, può essere usato per cambiare le caratteristiche di funzionamento del cambio (DCT) automatico. Questo permette al guidatore di adattare la risposta del veicolo alle proprie preferenze o alle condizioni di guida. Nella modalità ECO, ad esempio, si possono effettuare i passaggi alla marcia superiore e inferiore a regimi motore inferiori rispetto alla modalità standard. Questo contribuisce a ottimizzare i consumi di carburante, rientrando perfettamente nella filosofia di efficienza che il CVT, in generale, mira a promuovere.
Considerazioni sulla Guida del Nissan Juke con CVT
Per spostare la leva del cambio nel Nissan Juke con trasmissione automatica, è necessario premere il pulsante per passare in posizione P (parcheggio) o R (retromarcia). Tutte le altre posizioni possono essere selezionate senza premere il pulsante. È fondamentale non inserire mai la posizione P (parcheggio) durante la marcia avanti o la retromarcia del veicolo, poiché ciò potrebbe causare un incidente o danneggiare la trasmissione.
Posizioni della Leva del Cambio
- P (parcheggio): Utilizzare questa posizione solo per parcheggiare il veicolo o per avviare il motore. È necessario aspettare che il veicolo si sia fermato completamente prima di spostare la leva del cambio in posizione P. Per la massima sicurezza, il pedale del freno deve essere premuto prima di spostare la leva del cambio in posizione P. Questa posizione deve essere usata insieme al freno di stazionamento. Quando si parcheggia in pendenza, premere il pedale del freno, inserire il freno di stazionamento e spostare la leva del cambio in posizione P.
- R (retromarcia): Spostare la leva in questa posizione a vettura completamente ferma, per fare marcia indietro. Con la leva del cambio in posizione R, verrà attivato il monitor NissanConnect (se in dotazione) o il sensore di parcheggio ad ultrasuoni (se in dotazione).
- N (folle): Con la leva in questa posizione, non è inserito alcun rapporto. Il motore può essere avviato in questa posizione ed è possibile selezionare la posizione N e riavviare il motore anche con il veicolo in movimento.
- D (marcia avanti): Utilizzare questa posizione in tutte le situazioni di marcia avanti normale.
L'indicatore di cambiata, visualizzato nella parte inferiore del display informativo multifunzione, mostra la posizione attuale del cambio (P, R, N, D), fornendo al guidatore un feedback costante sullo stato della trasmissione.
