Sostituzione dei dischi frizione su Renault Scénic: Guida Completa

La manutenzione periodica del veicolo rappresenta un elemento fondamentale per garantire sicurezza e longevità dell'automobile. Nel contesto automobilistico attuale, caratterizzato da componenti sempre più sofisticati e interconnessi, diventa essenziale affidarsi a tecnici qualificati per interventi sia ordinari che straordinari. La sostituzione della frizione rientra tra le operazioni più delicate che richiedono competenze specifiche e strumentazione adeguata, specialmente su veicoli come la Renault Scénic, dove l'accesso e la complessità possono variare. L'attenzione alla manutenzione si traduce in prestazioni ottimali e consumi contenuti, prolungando la vita utile del veicolo e prevenendo guasti improvvisi.

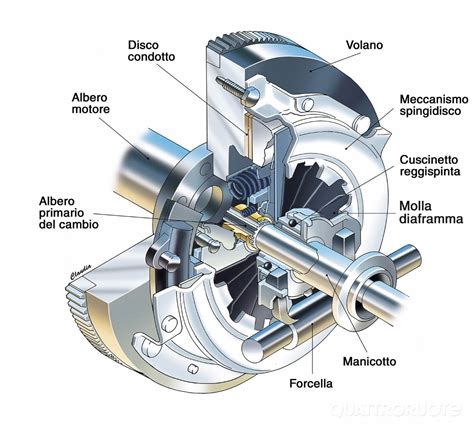

La frizione: funzionamento e componenti essenziali

La frizione è un componente meccanico indispensabile nel sistema di trasmissione di un veicolo con cambio manuale. Il suo scopo principale è quello di collegare e scollegare gradualmente il motore al cambio, permettendo al guidatore di cambiare marcia senza sforzare la trasmissione e di fermare il veicolo senza spegnere il motore. Il sistema frizione è composto da diversi elementi che lavorano in sinergia:

• Il disco frizione: Questo è il componente che si usura maggiormente. È un disco con materiale d'attrito su entrambe le facce, posizionato tra il volano e lo spingidisco. Quando la frizione è innestata, il disco viene compresso tra il volano e lo spingidisco, trasmettendo la potenza del motore alle ruote.
• Lo spingidisco (o piatto spingidisco): Si tratta di un meccanismo a molla (solitamente a diaframma) che applica pressione sul disco frizione, schiacciandolo contro il volano quando la frizione è innestata. Quando il pedale della frizione viene premuto, la pressione dello spingidisco sul disco frizione viene rilasciata, disinnestando la frizione.
• Il volano: È un disco metallico pesante fissato all'albero motore. Aiuta a stabilizzare la rotazione del motore e fornisce una superficie d'attrito per il disco frizione. In alcuni veicoli moderni, si utilizza un volano bimassa per ridurre le vibrazioni del motore. Sebbene non si usuri nello stesso modo del disco frizione, può deformarsi o danneggiarsi e, in molti casi, viene sostituito insieme al kit frizione.
• Il cuscinetto reggispinta: Questo cuscinetto si trova tra lo spingidisco e la forcella della frizione. Quando il pedale della frizione viene premuto, il cuscinetto reggispinta agisce sullo spingidisco, rilasciando la pressione sul disco frizione. È un componente cruciale che, se difettoso, può causare rumori o un funzionamento anomalo del pedale.
• Il meccanismo di comando: Può essere un cavo (nelle auto più vecchie) o un sistema idraulico (nelle auto più moderne, inclusa la maggior parte delle Renault Scénic). Questo meccanismo trasmette il movimento del pedale della frizione allo spingidisco.

Il Controllo macchina, attraverso sistemi diagnostici computerizzati, permette di identificare precocemente problematiche potenziali relative a questi componenti, riducendo il rischio di guasti improvvisi e costi imprevisti.

Quando sostituire la frizione: segnali di usura da non sottovalutare

Riconoscere il momento giusto per la sostituzione frizione è fondamentale per evitare problemi maggiori e costose riparazioni d'emergenza. L'usura della frizione non avviene improvvisamente, ma progredisce nel tempo, permettendo di pianificare l'intervento. Una frizione usurata può compromettere seriamente la sicurezza e le prestazioni del veicolo. I segnali di usura più evidenti includono:

• Difficoltà nel cambio marce: Specialmente nell'innesto della prima e della retromarcia. Potrebbe sembrare che il cambio "gratti" o che sia difficile inserire le marce. Questo indica che la frizione non disinnesta completamente.
• Slittamento della frizione quando si accelera: Un sintomo caratteristico è la sensazione che il motore "vada su di giri" (i giri del motore aumentano) senza un corrispondente aumento della velocità del veicolo. Questo accade perché il disco frizione, consumato, non riesce più a trasferire efficacemente la potenza dal motore al cambio.
• Vibrazioni o rumori anomali durante l'uso del pedale: Se si avvertono vibrazioni insolite al pedale della frizione o si sentono rumori come stridii, fischi o ronzii quando si preme o si rilascia il pedale, potrebbe essere un segnale di usura del cuscinetto reggispinta o di altri componenti.
• Un punto di innesto troppo alto o troppo basso: Se la frizione inizia a innestare quando il pedale è quasi completamente rilasciato (punto di innesto alto) o, al contrario, innesta subito non appena si rilascia leggermente il pedale (punto di innesto basso), può indicare un'usura significativa o un problema di regolazione. La durezza o spugnosità del pedale rappresenta un altro campanello d'allarme da non sottovalutare.
• Odore di bruciato: Un odore acre e di bruciato, simile a quello della gomma o del ferro surriscaldato, è un chiaro indicatore di frizione che sta slittando eccessivamente e surriscaldandosi.

È importante considerare anche il chilometraggio del veicolo: mediamente, una frizione dura tra i 100.000 e i 150.000 km, anche se questo valore può variare significativamente in base allo stile di guida (una guida più aggressiva o frequenti ingorghi cittadini possono ridurre drasticamente la sua vita utile). Durante la regolare messa a punto auto, è consigliabile far verificare le condizioni della frizione, soprattutto se il veicolo ha superato i 70.000 km. Alcuni segnali richiedono attenzione immediata: se la frizione non stacca completamente, rendendo impossibile il cambio marcia, o se il pedale resta bloccato a terra, è necessario intervenire tempestivamente per prevenire danni maggiori.

Strumenti necessari per la sostituzione della frizione su Renault Scénic

La sostituzione della frizione rappresenta una delle operazioni meccaniche più complesse che richiede competenza e strumenti specifici. Per eseguire correttamente questo intervento su una Renault Scénic, sono necessari diversi attrezzi che permettono di operare con precisione e sicurezza. Un kit di attrezzi adeguato è fondamentale per garantire un lavoro efficiente e prevenire danni ai componenti del veicolo. Gli strumenti principali includono:

• Chiave dinamometrica: Essenziale per serrare i bulloni alle coppie di serraggio specificate dal costruttore, prevenendo serraggi eccessivi o insufficienti che potrebbero compromettere l'integrità strutturale e funzionale dei componenti.
• Bussole di varie misure e prolunghe: Necessarie per allentare e serrare i numerosi dadi e bulloni che fissano il cambio, i supporti motore e altri elementi periferici. Un set completo di bussole, sia metriche che magari qualche torx per i veicoli Renault, è indispensabile.
• Cacciaviti sia a taglio che a croce: Utilizzati per rimuovere fascette, connettori elettrici, pannelli di copertura e altri piccoli componenti.
• Leva di montaggio (piede di porco): Utile per fare leva su componenti incastrati o per posizionare il cambio durante il rimontaggio.
• Supporto per il cambio (o sollevatore idraulico per cambio): Questo è uno strumento cruciale. Permette di sostenere il peso del cambio una volta che viene scollegato dal motore, prevenendo cadute o spostamenti indesiderati che potrebbero causare danni gravi o lesioni.
• Cric di sicurezza e cavalletti o ponte sollevatore: Per sollevare il veicolo in modo sicuro e stabile, consentendo l'accesso alla parte inferiore.
• Centratore per frizione: Un attrezzo specifico per centrare correttamente il disco frizione rispetto al volano e allo spingidisco durante il rimontaggio, garantendo un innesto fluido e prevenendo vibrazioni.
• Siringa per olio cambio: Per aspirare e reintegrare l'olio del cambio, che dovrà essere rimosso prima dello smontaggio del cambio stesso.
• Set di chiavi a stella (Torx) e esagonali: I veicoli Renault, inclusa la Scénic, utilizzano spesso bulloni e viti con queste impronte.
• Pinze per anelli elastici: Per rimuovere e installare anelli di sicurezza o seeger presenti su alcuni componenti.
• Guanti da lavoro e occhiali di sicurezza: Per la protezione personale.

Prima di iniziare, è consigliabile effettuare un check up auto completo per verificare eventuali problemi correlati o altre anomalie che potrebbero essere risolte contestualmente.

Procedura di sostituzione della frizione su Renault Scénic: passo dopo passo

La sostituzione della frizione su una Renault Scénic, come accennato, è un'operazione complessa che richiede meticolosità e l'osservanza di una sequenza precisa. La procedura generale è simile a quella di altri veicoli a trazione anteriore con cambio manuale, ma è sempre consigliabile consultare il manuale di officina specifico per il modello e l'anno della Scénic in questione per dettagli specifici, in quanto potrebbero esserci delle variazioni.

1. Preparazione del veicolo e messa in sicurezza:

   • Posizionare il veicolo su una superficie piana e stabile.
   • Sollevare il veicolo su un ponte o tramite cric di sicurezza e cavalletti, assicurandosi che sia ben stabile e non ci siano rischi di caduta.
   • Scollegare la batteria, rimuovendo prima il polo negativo e poi quello positivo, per prevenire cortocircuiti o l'attivazione accidentale di componenti elettrici.

2. Rimozione dei componenti di accesso:

   • Smontare la scatola filtro aria e i relativi condotti per ottenere spazio di manovra nella parte superiore del vano motore.
   • Rimuovere eventuali componenti che ostacolano l'accesso al cambio dall'alto, come supporti vari, tubi o cavi.
   • Scollegare il cavo frizione (se meccanico) o le tubazioni idrauliche della frizione (se idraulico) dal cambio. In caso di sistema idraulico, sarà necessario spurgare l'impianto in fase di rimontaggio.
   • Scollegare tutti i connettori elettrici collegati al cambio (sensori di retromarcia, sensori di velocità, ecc.).
   • Rimuovere i leveraggi del cambio marce, spesso fissati con perni o bulloni.
   • Scolare l'olio dal cambio. Posizionare un recipiente adatto sotto il tappo di scarico del cambio e rimuovere il tappo. Assicurarsi di smaltire l'olio esausto in modo responsabile.

3. Preparazione per la rimozione del cambio:

   • Rimuovere le ruote anteriori.
   • Scollegare i giunti omocinetici dai mozzi ruota e, se necessario, allentare i bulloni che fissano il braccio oscillante inferiore per permettere l'estrazione dei semiassi dal cambio. Attenzione a non danneggiare i soffietti dei giunti omocinetici.
   • Sostenere il motore con un apposito supporto motore dall'alto o con un cric con un pezzo di legno sotto la coppa dell'olio per evitare che si abbassi una volta rimosso il cambio.
   • Posizionare il supporto cambio sotto il cambio stesso prima di rimuovere i suoi supporti e i bulloni di fissaggio al motore. Questo è un elemento cruciale per la sicurezza e la facilità di lavoro.

4. Rimozione del cambio:

   • Scollegare i supporti motore e cambio che fissano il gruppo motore-cambio al telaio del veicolo.
   • Rimuovere tutti i bulloni che fissano il cambio al motore. Questi bulloni possono essere numerosi e di diverse dimensioni e posizioni. È essenziale assicurarsi di averli rimossi tutti.
   • Con cautela, utilizzando il supporto per il cambio, allontanare il cambio dal motore. Potrebbe essere necessario fare leva delicatamente per separarlo, poiché potrebbe essere aderente a causa di sporco o sigillante.

5. Sostituzione dei componenti della frizione:

   • Una volta rimosso il cambio, si accede al volano, al disco frizione e al piatto spingidisco.
   • Rimuovere i bulloni che fissano il piatto spingidisco al volano. Durante lo smontaggio è essenziale prestare attenzione all'ordine dei componenti e alla posizione di eventuali rondelle e guarnizioni.
   • Rimuovere il disco frizione e il piatto spingidisco.
   • Sostituire il cuscinetto reggispinta (spesso situato all'interno del cambio o sulla forcella frizione). Questo è un componente che deve essere sempre sostituito insieme al kit frizione.
   • Ispezionare il volano. Se presenta segni evidenti di surriscaldamento, crepe, scalinature o eccessiva usura, è fortemente consigliabile sostituirlo. In molti casi, con l'usura del tempo e chilometraggio elevato, anche se non visibilmente danneggiato, il volano viene sostituito per garantire un funzionamento ottimale della nuova frizione.
   • Pulire accuratamente la superficie del volano (se non sostituito) e l'interno della campana del cambio da eventuali residui di polvere di frizione o sporco.
   • Montare il nuovo piatto spingidisco e il nuovo disco frizione sul volano. È fondamentale centrare correttamente il disco frizione mediante l'apposito attrezzo centratore. Un disco non centrato impedirà l'innesto del cambio.
   • Serrare i bulloni del piatto spingidisco alla coppia specificata dal costruttore utilizzando la chiave dinamometrica.

6. Rimontaggio:

   • Il rimontaggio segue la procedura inversa.
   • Con l'aiuto del supporto cambio, riposizionare il cambio, allineandolo con l'albero di ingresso nel disco frizione centrato. Questo passaggio può richiedere pazienza e delicatezza per evitare di danneggiare il disco frizione o l'albero.
   • Fissare il cambio al motore serrando tutti i bulloni alla coppia specificata.
   • Rimontare i supporti motore e cambio.
   • Reinserire i semiassi nei rispettivi alloggiamenti nel cambio e ricollegarli ai mozzi ruota.
   • Ricollegare i leveraggi del cambio, i connettori elettrici e il cavo/tubazione della frizione.
   • Rimettere l'olio nuovo nel cambio, assicurandosi di utilizzare il tipo e la quantità specificati dal costruttore.
   • Rimontare la scatola filtro aria e tutti gli altri componenti rimossi.
   • Ricollegare la batteria.

7. Verifiche finali e spurgo:

   • Prima di concludere l'operazione, si verifica il corretto funzionamento del pedale frizione.
   • Se il sistema è idraulico, è fondamentale spurgare l'impianto della frizione per eliminare l'aria intrappolata e garantire una corsa del pedale corretta e un innesto completo.
   • Regolare, se necessario, la corsa del pedale frizione.
   • Effettuare un breve giro di prova per verificare il corretto funzionamento della frizione e del cambio marcia.

L'intera operazione richiede mediamente dalle 4 alle 8 ore di lavoro, variabili in base al modello di veicolo, alla presenza di eventuali complicazioni (come bulloni bloccati o difficili da raggiungere) e all'esperienza del meccanico. Data la complessità e l'importanza della frizione per la sicurezza e la guidabilità del veicolo, è sempre consigliabile affidarsi a tecnici qualificati.
