Il Direct Shift Gearbox (DSG), un acronimo di Volkswagen per la sua famiglia di trasmissioni a doppia frizione (DCT), ha rappresentato una vera rivoluzione nel mondo automobilistico. Sviluppata da BorgWarner e concessa in licenza al Gruppo Volkswagen, che include marchi come VW, Audi, Skoda e Seat, questa tecnologia ha saputo combinare i vantaggi di un cambio manuale - come l'efficienza e la sensazione di connessione diretta - con la comodità di un automatico. L'ampia adozione di questa tecnologia in numerosi modelli del Gruppo Volkswagen ha consolidato la sua presenza sul mercato. Il "Direkt Schalt Getriebe" (“Direct Shift Gearbox” in inglese), di cui DSG è acronimo, nasce nel 2003 debuttando sulla Golf R32. Tutto ciò è reso possibile da due alberi distinti all’interno del cambio. Il cambio DSG ha esordito nella versione a sei marce e si è evoluto poi nella versione a sette marce.
La Genesi e l'Evoluzione del Cambiamento Automatico
Volkswagen non è stata inattiva nello sviluppo di questo tipo di cambio. Il primo DSG è stato prodotto nel 2003, il DSG6 DQ250. Quattro anni dopo, fu aggiunta una variante a 7 marce, il DSG7 DQ200. Come ci si può aspettare dai nuovi sviluppi tecnologici, i DSG hanno avuto alcuni problemi iniziali e complicazioni nell'applicazione delle singole unità. Per esempio, il DSG7 poteva essere installato solo su motori che producevano una coppia massima di 250 Nm. VAG ha dovuto richiamare diverse unità in tutto il mondo per riparare problemi al cambio. Nel caso del DQ200 e DQ250, secondo varie fonti, si trattava di 1,6 milioni di unità in totale! Volkswagen naturalmente non è rimasta a dormire. Grazie alla competenza delle prime generazioni di DSG, Volkswagen è stata in grado di eliminare sempre più difetti nei cambi. Non è quindi sorprendente che solo tre anni dopo l'introduzione del DQ200, sia stata introdotta una nuova variante a 7 marce, il DQ500. Questa unità è stata montata, per esempio, sulla Volkswagen Passat B8, Transport T5 e T6, Tiguan 5N e Audi Q3. È stato installato nei veicoli un po' più grandi e non senza una valida ragione. Il "vecchio" DSG7 poteva essere utilizzato solo in combinazione con motori che producevano una coppia massima di 250Nm mentre il DQ500 può essere utilizzato fino a un massimo di 600Nm. Più del doppio della coppia! Questo significava che il DSG poteva ora essere usato anche sui motori 2.0 e 2.5 litri, mentre le versioni precedenti potevano essere usate solo sui motori diesel 1.2 TSI e 1.6 litri. Anche il numero di guasti era diminuito significativamente.
Il DSG a 6 Rapporti (DQ250): Il Pioniere Robusto
Il cambio robotizzato preselettivo DSG-6 DQ250 è il primo di questo tipo ed è uno dei più diffusi sulle auto del produttore VAG. Si incontra su molti marchi e modelli. DSG-6 DQ250 è un cambio automatico robotizzato a doppia frizione. Questo si incontra su tanti modelli del gruppo VAG a partire dal 2003. È stato il primo cambio di questo genere per il produttore tedesco. È stato progettato per affiancare motori installati trasversalmente, con un massimo di 350 Nm di coppia (le versioni più moderne reggono fino a 400 Nm). In questo articolo parleremo del DSG-6 DQ250 con 2 frizioni in bagno d’olio per installazione trasversale.

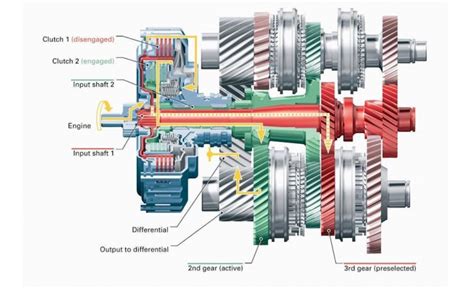

Il funzionamento del DSG sei marce è basato su un concetto piuttosto semplice ma innovativo per l’epoca: due cambi manuali che operano in parallelo. In pratica, ci sono due alberi primari, ognuno dei quali è collegato a un diverso pacco frizione, permettendo così al cambio di pre-selezionare la marcia successiva mentre l’altra è ancora in uso. La meccatronica, il cervello del cambio, gestisce tutto questo complesso processo, assicurando che le marce siano sempre pronte al momento giusto.
Il DSG (Direkt Schalt Getriebe) è un cambio robotizzato a doppia frizione. Nel caso del DSG-6 DQ250 si tratta di un cambio a 6 marce con frizioni in bagno d’olio. Per fare più chiarezza si può dire che il cambio DSG-6 DQ250 è composto da tre parti: la parte meccanica (ingranaggi, alberi e forcelle), la meccatronica (unità di controllo del cambio) e il blocco frizioni. Tutte queste tre parti vengono lubrificate dallo stesso sistema di lubrificazione e quindi dallo stesso olio. Questo vuol dire che tutta la sporcizia che compare in seguito alla normale usura delle frizioni e della parte meccanica, finisce nell’olio e poi può contaminare le altre parti causando svariati problemi. La caratteristica principale di questi cambi è ovviamente la presenza di due dischi frizione: uno responsabile delle marce pari e l’altro delle marce dispari. Grazie a questa particolare struttura, i cambi robotizzati preselettivi scalano le marce molto velocemente. La parte meccanica è relativamente semplice. In linea generale, il principio di funzionamento è simile a quello di un normale cambio manuale, con l’unica differenza che una fila di ingranaggi si trova sull’albero cavo e un’altra su quello interno. DSG-6 DQ250 viene affiancato a motori con installazione trasversale, con cilindrata fino a 3.6 l e una coppia di massimo 400 Nm. Si incontra sia su automobili con trazione anteriore che con trazione integrale. Il cambio DSG-6 DQ250 è arrivato nel 2003 ed è stato il primo cambio robotizzato di questo tipo prodotto da VAG. Durante il lungo periodo di produzione ha subito diverse modernizzazioni e miglioramenti. Trasmissioni diverse hanno rapporti diversi a seconda di come il produttore si aspetta che vengano utilizzate. Per esempio, se il rapporto di trasmissione è 3.5, vuol dire che ogni volta che l’albero di trasmissione compie 1 giro completo, il motore esegue 3,5 giri (3,5 : 1).
Nonostante la sua eccellenza, il DSG sei marce non è esente da problemi. Tra i più comuni si segnalano gli errori sul quadro strumenti, spesso causati da problemi alla meccatronica o ai sensori interni. Questi errori possono variare dall’avviso di malfunzionamenti generali a specifici difetti nei sensori dei giri di rotazione o nella posizione delle forcelle. Un altro problema frequente è rappresentato dai colpi che si avvertono durante la frenata o la partenza, dovuti a difficoltà nella modulazione delle frizioni. Nonostante questi problemi, il DSG sei marce ha molti vantaggi che lo rendono un cambio estremamente apprezzato. La sua capacità di fornire cambi di marcia rapidi e fluidi lo rende ideale sia per la guida sportiva che per l’uso quotidiano. È un cambio molto robusto, capace di gestire motori potenti senza comprometterne l’affidabilità. Per mantenere il DSG in perfette condizioni, è essenziale eseguire una manutenzione regolare. Durante le revisioni, vengono controllate tutte le componenti meccaniche e la meccatronica per assicurarsi che il cambio funzioni correttamente. In caso di malfunzionamenti, si procede alla sostituzione delle parti difettose, garantendo così la longevità del cambio.
Come funziona il Cambio DSG di Volkswagen

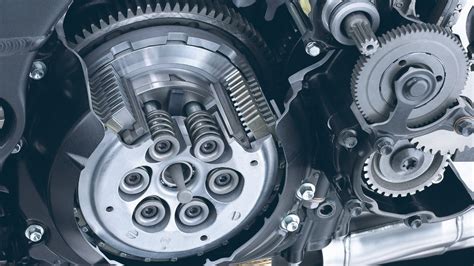

Le Diverse Anima del DSG: Frizione a Secco vs. Frizione a Bagno d'Olio
La tecnologia DSG non è un'entità monolitica, ma si articola in diverse varianti, ciascuna progettata per specifiche applicazioni e con caratteristiche distintive che ne influenzano l'affidabilità. La scelta tra frizione a secco e a bagno d'olio è un fattore determinante per l'affidabilità e i requisiti di manutenzione della trasmissione.
La DQ200: Efficienza e Complessità
La DQ200 (codici interni 0AM/0CW) è una trasmissione a 7 marce che utilizza due frizioni a secco a disco singolo. È stata concepita principalmente per veicoli a trazione anteriore più piccoli con motori che producono fino a 250 Nm di coppia, come la Polo GTI, Jetta TSI, Golf, Passat e Audi A1. Questa variante è nota per la sua efficienza nei consumi e il peso ridotto (circa 70 kg). Tuttavia, è anche la versione che storicamente ha presentato il maggior numero di problemi, con molti esperti che hanno notato come "qualcosa sia andato storto" nella sua implementazione iniziale. Un difetto di progettazione nell'alloggiamento dell'accumulatore della meccatronica DQ200, caratterizzato da pareti troppo sottili, è stato affrontato con un design rivisto e migliorato. La meccatronica della DQ200 è stata storicamente la più problematica, soprattutto nei modelli prodotti tra il 2008 e il 2014.
Le Varianti a Bagno d'Olio: Robustezza e Prestazioni Elevate
Le trasmissioni DSG con frizione a bagno d'olio, al contrario, utilizzano pacchi frizione multidisco "a bagno d'olio", il che significa che le frizioni sono lubrificate e raffreddate dal fluido della trasmissione. Generalmente considerate più robuste, sono in grado di gestire livelli di coppia più elevati. I dati evidenziano una chiara divisione nelle prestazioni di affidabilità tra la DQ200 a frizione a secco e le varianti a bagno d'olio. Mentre la DQ200 ha avuto problemi noti, le versioni a bagno d'olio sono generalmente considerate più robuste e affidabili.
- DQ250 (6 marce): Conosciuta anche come 02E/0D9, è stata la prima trasmissione DSG introdotta nel 2003. È destinata a motori con coppia di 350-380 Nm, equipaggiando modelli sportivi come la Golf GTI e R. È ampiamente riconosciuta come una trasmissione robusta e affidabile. Il cambio robotizzato DSG-6 DQ250 è stato ulteriormente sviluppato nel DQ400e, permettendo il suo utilizzo in modelli ibridi come la Volkswagen Golf GTE, Volkswagen Passat GTE e Skoda Superb IV.
- DQ380/DQ381 (7 marce): La DQ380 è una versione più piccola della DQ500, progettata per motori fino a 420 Nm. La DQ381 (0GC) è la sua variante a trazione integrale, impiegata in veicoli come la Golf 7.5R e l'Audi S3. Dal 2017, il DQ381 è stato utilizzato principalmente nei modelli VAG che vengono costruiti sulla piattaforma MQB e utilizzano il noto blocco 2.0 litri TSI.
- DQ500 (7 marce): Identificata dai codici 0BH/0BT, la DQ500 è la DSG trasversale più robusta. È in grado di supportare fino a 600 Nm di coppia di fabbrica e, con modifiche software e aggiornamenti della frizione, può gestire oltre 1000 Nm. È impiegata in veicoli più grandi e potenti come VW Transporter, Tiguan, Audi RS3, TT-RS, Q3 e trova applicazione anche nel motorsport. Volkswagen ha continuato a sviluppare il DQ500 e ha costituito la base per il DQ380 DSG, introdotto nel 2015. È 4,2 chili più leggero del suo predecessore. Inoltre, la dimensione del cambio è stata ridotta. Questa è un'altra versione a 7 marce che utilizza una frizione a bagno d'olio. Il DQ380 (0DE) è meno conosciuto, perché questo cambio è stato sviluppato appositamente per il mercato cinese. È usato nella Volkswagen Golf GTI e nella Volkswagen Magotan (la versione cinese della Passat). La versione europea è arrivata nel 2017, che ora conosciamo come DQ381 (0GC). La differenza più significativa tra le due versioni è che il DQ380 è disponibile solo per le auto a trazione anteriore, mentre il DQ381 è disponibile per entrambi i modelli a trazione anteriore (DQ381-7A) e a trazione integrale (DQ381-7F).
- Serie DL (DL382, DL501, DL800): Sviluppate da Audi per motori longitudinali, anch'esse a frizione a bagno d'olio. La DL382+ (0HL), ad esempio, può gestire fino a 500 Nm di coppia. Dopo il successo del DSG6 DQ250 utilizzato nell'Audi A3 e nell'Audi TT, Audi ha voluto applicare il DSG anche ai suoi motori longitudinali. I tecnici Audi sono tornati al tavolo di progettazione e nel 2009 hanno introdotto il loro primo e proprio S-Tronic DSG: il DL501 (0B5). Con fino a 550Nm di coppia che questo DSG può gestire, potrebbe essere usato nelle grandi Audi come la A4, A5, A6 e Q5. Dopo sei anni, Audi ha iniziato la produzione del cambio longitudinale DSG di nuova generazione nel 2015: il DL382 che può gestire 400Nm e il DL382 che può anche gestirne 500Nm. Dal 2015, il cambio estremo DL800 a 7 marce è stato utilizzato nella Lamborghini Huracán e Audi R8.
- DQ400 (6 marce ibrida): Questa trasmissione a 6 velocità presenta un alloggiamento frizione modificato per creare spazio extra per il motore elettrico ibrido, ed è accoppiata a motori 1.4 TSI in modelli come la Golf 7 GTE.
La stragrande maggioranza dei DSG attualmente in produzione ha sette marce. Ci sono però delle eccezioni. Inoltre, Volkswagen ha fatto un test per sviluppare un DSG con 10 (!) marce. Questo progetto, chiamato DQ511, sarebbe dovuto essere un ulteriore sviluppo del DQ500. L'idea di più marce non è affatto strana. Una delle maggiori critiche al DSG6 originale era che i cambi di marcia non erano molto fluidi. Le differenze tra le marce erano troppo grandi, e ciò causava una guida a scatti. La marcia in più ha risolto questo problema. Più marce possono anche garantire che il processo di cambio possa funzionare in modo più efficiente, il che può far risparmiare carburante.
Sintomi, Cause e Soluzioni dei Problemi Comuni
L'affidabilità del DSG non è una caratteristica uniforme per tutti i modelli; dipende fortemente dalla variante specifica e dal suo design.
L'Unità Meccatronica: Il Cervello del Sistema
L'unità meccatronica è il "cervello" del sistema DSG, responsabile del controllo delle cambiate e dell'innesto della frizione. I sintomi comuni di un guasto includono cambiate irregolari o a scatti, innesto ritardato delle marce, l'ingresso in "modalità di protezione" (limp mode), e una percepita perdita di trazione, come se il veicolo fosse in folle. Spesso, questi problemi sono accompagnati da spie PRNDS lampeggianti sul cruscotto e messaggi di avviso come "Non guidare" o "Cambio in modalità ridotta/emergenza". Le cause di tali guasti sono molteplici: possono derivare da difetti elettrici o meccanici, usura generale, infiltrazioni di umidità, problemi di cablaggio interno, malfunzionamenti delle valvole a solenoide e perdite idrauliche ad alta pressione.
Usura delle Frizioni e Problemi di Gestione
I sintomi di usura della frizione includono slittamento delle marce, cambiate ritardate o brusche, cali evidenti di prestazioni e vibrazioni o strattonamenti, specialmente in prima marcia e nelle marce superiori. Le frizioni DSG sono soggette a usura più rapida rispetto alle trasmissioni manuali, in particolare nella guida stop-and-go o aggressiva. L'usura può manifestarsi tra i 100.000 e i 130.000 km, o anche tra i 70.000 e i 90.000 km per i veicoli con utilizzo più gravoso, come i taxi in città. La DQ200 a frizione a secco è risultata più suscettibile a questi problemi. Volkswagen ha cercato di migliorare la situazione introducendo miglioramenti nel materiale e nel design delle guarnizioni della frizione per ridurre le vibrazioni e aumentare la durata.
Glitch Software e Problemi di Fluidi
I glitch software possono causare cambiate non reattive, a scatti o ritardate. Gli aggiornamenti software sono stati una parte integrante delle soluzioni ai richiami e dei programmi di servizio. Livelli bassi o fluidi contaminati possono causare cambiate “dure”, transizioni brusche e surriscaldamento della trasmissione, che a sua volta può portare alla "modalità di protezione" e a prestazioni ridotte. Le trasmissioni DSG sono estremamente sensibili alla qualità e ai livelli dell'olio. Volkswagen ha modificato le specifiche dell'olio nel 2012 per una maggiore longevità.
Surriscaldamento e Impatto delle Condizioni di Guida
Il surriscaldamento è comune sotto carichi pesanti, come la guida aggressiva o il traino, a causa di un raffreddamento insufficiente in alcuni modelli ad alte prestazioni o con motori a coppia elevata. La frequenza e la natura dei problemi evidenziano che l'affidabilità del DSG è influenzata in modo significativo dall'ambiente e dallo stile di guida. Ad esempio, il richiamo globale del 2013 per la DQ200 ha specificamente indicato il "clima caldo e umido, unito a un'alta percentuale di guida stop & go" come fattori che esacerbavano il problema del cortocircuito dell'olio sintetico. Allo stesso modo, l'usura della frizione è più pronunciata nella guida stop-and-go o in stili di guida aggressivi e la guida cittadina intensiva porta a un'usura più rapida della frizione. Il surriscaldamento è un problema comune sotto carichi pesanti. La DQ200, in particolare, è meno incline a problemi se utilizzata prevalentemente in autostrada, ma mostra maggiore usura nel traffico cittadino. Questo stabilisce un chiaro legame causale tra specifiche condizioni ambientali e di guida e l'usura o il guasto accelerato del DSG, specialmente per la DQ200 a frizione a secco.
Manutenzione e Cura per la Longevità del DSG
La manutenzione regolare, in particolare il cambio del fluido e del filtro, è "imperativa" per la longevità della trasmissione e per mantenere valida la garanzia.
Intervalli di Servizio e Specifiche dei Fluidi
Per le trasmissioni DSG a frizione a bagno d'olio, l'intervallo di servizio raccomandato è tipicamente ogni 60.000 km circa. La manutenzione deve essere effettuata ogni 60.000 km; il cambio prevede per il suo funzionamento una quantità di olio che varia, al momento in cui il cambio esce dalla fabbrica, dai 6,9 ai 7,2 litri, a seconda del veicolo e della data di costruzione del cambio. Naturalmente va sostituito anche il filtro, che è quello posto vicino al radiatore acqua/olio del cambio stesso. La sostituzione dell’olio e del filtro è di assoluta importanza, in quanto quando il lubrificante è ormai esausto, il cambio comincia a perdere la sua efficienza. Le trasmissioni DSG sono estremamente sensibili ai livelli e alla qualità dell'olio, e un fluido basso o contaminato può causare cambiate dure e surriscaldamento. È fondamentale utilizzare il fluido con le specifiche corrette. Per la DQ200 a frizione a secco, sebbene il cambio abbia un "olio a vita" per gli ingranaggi, il sistema idraulico richiede comunque il suo fluido specifico. Il costo di un service DSG si aggira tipicamente tra i 300 e i 400 euro.
L'Importanza dello Stile di Guida
Lo stile di guida ha un impatto significativo sulla longevità del cambio DSG. La guida aggressiva, le frequenti partenze a pieno gas, l'eccessivo innesto della frizione e il traffico stop-and-go intenso sottopongono la trasmissione a uno stress non necessario, accelerando l'usura, in particolare delle frizioni. La guida fluida, evitando cambi di marcia rapidi e consentendo al cambio di operare naturalmente, contribuisce a prolungarne la vita. Le parole sembrano molto complicate, ma la differenza tra i due è il modo in cui il motore/cambio è legato alla posizione del veicolo. I motori/riduttori trasversali (o 'Quer', quindi 'DQ') sono montati perpendicolarmente alla direzione di marcia, mentre quelli longitudinali (quindi 'DL') sono allineati.
Considerazioni per Proprietari e Acquirenti
Volkswagen ha implementato continui miglioramenti nel tempo per affrontare i problemi di affidabilità del DSG. Un esempio significativo è stato il richiamo del 2013 per la DQ200, che ha comportato la sostituzione dell'olio sintetico con olio minerale per prevenire cortocircuiti. Sono stati introdotti anche miglioramenti nel materiale e nel design delle guarnizioni della frizione per ridurre il fenomeno del juddering e aumentare la durata.
Le trasmissioni DSG del Gruppo Volkswagen rappresentano un'innovazione ingegneristica significativa, offrendo un'esperienza di guida dinamica con cambiate rapide e un'ottima efficienza dei consumi. È fondamentale riconoscere che Volkswagen ha compiuto sforzi continui per migliorare il design del DSG nel corso degli anni, modificando il tipo di olio, i componenti della meccatronica e i materiali delle frizioni.
Per i proprietari attuali e futuri, la chiave per garantire la longevità del DSG risiede in una rigorosa aderenza ai programmi di manutenzione raccomandati, in particolare i cambi di fluido e filtro per le versioni a bagno d'olio. Anche lo stile di guida, privilegiando la fluidità e minimizzando lo stress sulla trasmissione, contribuisce in modo significativo alla sua durata.
Per i potenziali acquirenti: È essenziale distinguere tra i diversi tipi di DSG. Le varianti a frizione a bagno d'olio sono generalmente più robuste. È consigliabile informarsi accuratamente sulla storia di servizio del veicolo, soprattutto per i modelli usati, e verificare l'esecuzione di eventuali richiami. Inoltre, considerare il proprio stile di guida prevalente (città vs. autostrada).
Per i proprietari attuali: Rispettare scrupolosamente gli intervalli di servizio raccomandati è cruciale. Prestare attenzione ai primi segnali di problemi, come rumori insoliti, cambiate brusche o spie di avvertimento sul cruscotto, è fondamentale per prevenire danni maggiori.
In sintesi, mentre le trasmissioni DSG richiedono un'attenzione specifica e una manutenzione diligente, la loro evoluzione e una cura adeguata possono assicurare un'esperienza di guida gratificante e duratura. Questo cambio, introdotto nel 2003, è stato rivoluzionario al momento del suo lancio, sorprendendo tutti con la sua velocità e innovazione. Anche dopo vent’anni, questo cambio rimane in produzione su alcuni veicoli, testimoniando la sua affidabilità e longevità. Consigliamo vivamente le vetture equipaggiate con questo cambio, che si tratti di una Passat 2000 diesel, una Golf R o una TT, poiché offrono un’esperienza di guida superiore.
