La Frizione Pneumatica: Funzionamento, Manutenzione e Sostituzione

La frizione rappresenta un componente essenziale nei veicoli con cambio manuale, fungendo da interfaccia cruciale per la trasmissione della forza motrice dal motore al cambio. La sua funzione principale è quella di consentire al conducente di disconnettere e riconnettere il motore alle ruote, facilitando il cambio delle marce e l'arresto del veicolo senza spegnere il propulsore. Data la sua costante esposizione all'usura, la frizione è un elemento che necessita di sostituzioni periodiche per garantire la piena efficienza e sicurezza del veicolo.

Componenti Fondamentali del Sistema Frizione

Il sistema frizione è un assemblaggio complesso di diverse parti che lavorano in sinergia. Tra i componenti principali si annoverano le piastre di copertura, di pressione e di trasmissione, il disco frizione e lo spingidisco. Le piastre di copertura e di pressione contribuiscono a esercitare la forza necessaria per mantenere il disco frizione saldamente a contatto con il volano del motore, mentre il disco frizione è l'elemento che, attraverso l'attrito, trasferisce la potenza. Lo spingidisco, o cuscinetto reggispinta, svolge un ruolo fondamentale nell'azionamento della frizione, separando il disco dal volano quando il pedale viene premuto.

Quando è Necessario Sostituire la Frizione?

Identificare il momento giusto per la sostituzione della frizione è cruciale per prevenire danni maggiori al veicolo e garantire una guida sicura. Sebbene una revisione presso un'autofficina di fiducia sia sempre consigliabile, alcuni indizi possono suggerire l'usura della frizione.

In linea generale, la vita utile di una frizione è stimata intorno ai 100.000 km per le auto a benzina, mentre per i veicoli diesel può estendersi fino a circa 150.000 km. Tuttavia, questo dato è fortemente influenzato dallo stile di guida e dalle condizioni operative del veicolo.

Segnali di usura possono includere:

• Difficoltà nell'innesto delle marce: Se le marce diventano difficili da inserire o si avvertono "grattate" durante il cambio.
• Slittamento della frizione: Accelerando, il motore aumenta di giri ma la velocità del veicolo non corrisponde all'aumento, indicando che il disco frizione non sta trasmettendo efficacemente la potenza.
• Vibrazioni o rumori anomali: Vibrazioni provenienti dal pedale della frizione o rumori insoliti (cigolii, sibili) quando si preme o si rilascia il pedale.
• Pedale della frizione "spugnoso" o "duro": Un cambiamento nella sensazione del pedale può essere un indicatore. Un pedale troppo "morbido" potrebbe indicare problemi idraulici, mentre uno eccessivamente "duro" potrebbe segnalare un'usura del meccanismo.

Sostituzione della Frizione: Un Intervento per Professionisti

A differenza di alcuni componenti dell'auto che possono essere sostituiti con una certa facilità da chi possiede nozioni di meccanica, la sostituzione della frizione è un'operazione complessa che richiede un esteso lavoro tecnico sul veicolo. Spesso, per accedere e cambiare la frizione, è necessario smontare il cambio o, in alcuni casi, addirittura il motore. Questa complessità rende vivamente consigliabile far eseguire tale intervento a professionisti qualificati, dotati delle attrezzature idonee e dell'esperienza necessaria. Un montaggio errato, infatti, può compromettere la durata e il funzionamento dell'intero sistema, facendo decadere anche eventuali garanzie.

Consigli per Prolungare la Vita della Frizione

Adottare uno stile di guida consapevole può significativamente estendere la vita utile della frizione. Alcuni comportamenti da evitare includono:

• Evitare di tenere costantemente il piede sinistro sul pedale della frizione: Anche una minima pressione può far slittare il disco e accelerare l'usura del meccanismo. È consigliabile posizionare il piede sul poggiapiedi apposito quando non si sta azionando la frizione.
• Non tenere la prima marcia inserita con il pedale della frizione premuto a lungo: Ad esempio, quando il semaforo diventa rosso, è preferibile mettere il cambio in folle. In questo modo, si evita una tensione non necessaria a tutto il meccanismo della frizione.
• Evitare gli "strappi" della frizione e guidare con calma: Avviare il veicolo o cambiare marcia bruscamente sottopone la frizione a stress eccessivi, riducendone la durata.

Il Meccanismo di Azionamento della Frizione

La coppia trasmessa da una frizione è direttamente dipendente dalla forza che la molla a diaframma può caricare sul disco frizione in contrapposizione al volano. Il guidatore deve essere in grado di fornire la stessa forza per poter disinnestare la frizione. Un progetto eseguito tramite cavi di comando sfrutta la leva della forcella della frizione per moltiplicare la forza sul pedale, diminuendo quindi la forza necessaria da parte del guidatore.

Cuscinetti Reggispinta Autocentranti

I cuscinetti reggispinta sono autocentranti e si possono regolare radialmente di circa 1,5 mm. Questa caratteristica permette di compensare le tolleranze di allineamento tra la molla a diaframma e la superficie di contatto con essa del cuscinetto reggispinta. Grazie al precarico, il cuscinetto rimane sempre a contatto con la molla a diaframma e la velocità del cuscinetto è sempre pari alla velocità della frizione.

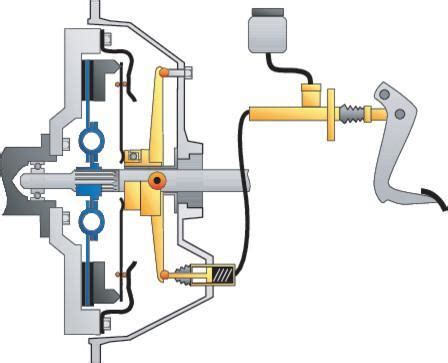

Frizione ad Azionamento Idraulico

La frizione può essere azionata idraulicamente. In questo sistema, il movimento del pedale viene trasferito alla pompa primaria (di comando) situata direttamente sotto il pedale. Durante la fase di manutenzione, è solitamente necessario controllare il liquido idraulico e sostituirlo in caso abbia raggiunto la massima vita di esercizio. Questa soluzione rappresenta un modo semplice per la gestione del disinnesto, grazie alla combinazione di vari componenti separati (la forcella, la pompa, il manicotto, il cuscinetto) in un unico dispositivo. Il cuscinetto reggispinta idraulico deve essere montato direttamente sul cambio e, avendo ridotto il numero di componenti, il sistema risulta meno soggetto, rispetto ai sistemi tradizionali, a vibrazioni e strappi in fase di avviamento.

Quando Sostituire il Cuscinetto Reggispinta Idraulico (CSC)

Il sistema del cuscinetto reggispinta idraulico (CSC) è complesso e i suoi componenti non sono riparabili; in molti casi, non è possibile neanche valutare se un componente ha subito un grave danno di usura senza smontarlo. È importante notare che depositi di sporco all'esterno della guida del pistone del reggispinta idraulico possono compromettere il labbro di tenuta; durante la fase di compressione del pistone, la superficie di scorrimento risulta esposta ai detriti.

I danni al reggispinta idraulico sono spesso il risultato di errori di montaggio. Ad esempio, il pedale della frizione non deve essere attuato quando si smonta la frizione e il cambio con un circuito idraulico chiuso - se ciò si verifica, il pistone del reggispinta idraulico viene spinto troppo avanti, causando danni. Il metodo di fissaggio dello spingidisco al volano ha un forte impatto sulle caratteristiche funzionali del sistema frizione, in particolare per quelli con regolazione automatica, e sulle prestazioni e durata del CSC (carichi e altezza).

Note Importanti per l'Uso e il Montaggio del CSC

Il seguente testo offre solo una panoramica generale. È necessario osservare le istruzioni per l'installazione e per l'uso del produttore del veicolo, nonché le avvertenze di sicurezza! Tutti gli interventi devono essere eseguiti da personale professionale qualificato.

• Extra corsa: In caso di errore di montaggio o sfiato del sistema, il CSC potrebbe lavorare in extra corsa. Questo può portare a un funzionamento inefficiente o al danneggiamento del componente.
• Liquido non corretto: L'impianto idraulico della frizione deve assolutamente essere riempito solo con liquido idoneo. Non utilizzare olio minerale, poiché potrebbe danneggiare i sigilli e i componenti interni del sistema. La contaminazione sull'albero, proveniente da operazioni di smontaggio e rimontaggio, può causare occasionali perdite per l'accumulo di sporcizia lato cambio o sull'O-Ring di tenuta dell'alloggiamento campana.
• Contaminazione: La contaminazione sull'albero frizione proveniente dalle operazioni di smontaggio e rimontaggio può causare perdite occasionali dovute al rischio di accumulo di sporcizia sotto il labbro di tenuta della guarnizione dell'albero lato cambio o sull'o-ring di tenuta dell'alloggiamento campana. È fondamentale mantenere l'ambiente di lavoro e i componenti puliti durante l'installazione.

È fortemente consigliato leggere e seguire attentamente le istruzioni fornite dal produttore, le medesime istruzioni si troveranno solitamente nella confezione delle pinze freno o del kit frizione. Queste istruzioni devono essere conservate per l'intera vita del prodotto e, in caso di passaggio di proprietà, consegnate al nuovo proprietario del veicolo.

Sostituzione del Meccanismo Frizione con Recupero Usura

È sempre consigliabile sostituire il meccanismo frizione con sistemi con recupero di usura. Al fine di rispettare e mantenere la conformità della frizione rispetto a queste caratteristiche, è necessario montare la frizione utilizzando lo strumento specifico prima di procedere all'inserimento del volano. Un montaggio preciso è fondamentale per garantire il corretto funzionamento e la massima durata del sistema.

Importanza della Competenza Professionale e Sicurezza

L'installatore deve disporre dell'attrezzatura idonea all'installazione e di conoscenze ed esperienza adeguate ad occuparsi della manutenzione del veicolo. È importante evitare di colpire con violenza e danneggiare il Prodotto e i suoi componenti, poiché ciò potrebbe ridurne l'efficienza e causare malfunzionamenti.

In ogni istruzione, dove è indicato "PERICOLO!", è specificata una procedura la cui mancata osservanza ha un'elevata probabilità di causare gravi danni fisici o addirittura la morte. Questo sottolinea l'importanza di seguire scrupolosamente le linee guida di sicurezza.

Evitare il contatto diretto con il liquido freni, poiché questo può irritare la pelle e gli occhi. Assicurarsi che tutti i contatti elettrici siano collegati in modo corretto, verificando che si accendano le spie di segnalazione.

Garanzia e Conformità del Prodotto

La garanzia copre i difetti di conformità manifestatisi entro due anni dalla consegna del bene. Il consumatore è onerato di denunciare al venditore il difetto di conformità nel termine di due mesi dalla data in cui ha scoperto il difetto, fermo restando che l'azione diretta a far valere il difetto si prescrive nel termine di ventisei mesi dalla consegna del bene.

In caso di difetto di conformità, l'utilizzatore ha diritto al ripristino del bene mediante riparazione o sostituzione, ovvero ad una riduzione adeguata del prezzo o risoluzione del contratto, secondo quanto disposto dall'art. del codice civile.

Per avvalersi della garanzia, è necessario spedire il Prodotto che si assume difettoso a Brembo S.p.A. (o al produttore specifico). Il Prodotto è stato progettato e realizzato per il modello e l'uso specifico indicato nei cataloghi Brembo e/o dai distributori di prodotti Brembo, entrambi disponibili sul sito Brembo (www.brembo.com). Il prodotto Brembo è stato progettato per rispettare i migliori standard di sicurezza. I Prodotti non devono essere impiegati per un uso diverso da quello per cui sono stati progettati e prodotti.

La Brembo N.V. ("Produttore") garantisce all'utilizzatore originario, per il periodo stabilito dalla legge, che il Prodotto corrisponde alle specifiche indicate ed è privo di difetti nei materiali e nella lavorazione. Nel caso vengano rilevati difetti nei materiali o nella lavorazione del Prodotto e comunicati entro 8 giorni dal rilevamento o in un periodo più lungo a seconda di quanto stabilito dalla legge, il Prodotto verrà, una volta reso al Produttore con una ricevuta che ne certifichi la data di acquisto, e ad insindacabile giudizio del Produttore stesso, riparato o sostituito con un prodotto nuovo o revisionato a fondo.

Queste Limitazioni di Garanzia costituiscono l'unica garanzia fornita in relazione al presente prodotto. Le garanzie di commerciabilità o idoneità per un uso specifico sono escluse. Nel caso di violazione di quanto stabilito dalle presenti Limitazioni di Garanzia, il Produttore non avrà alcuna responsabilità in caso di danni accidentali o conseguenti e non potrà in alcun caso essere considerato responsabile per alcun danno che superi il prezzo d'acquisto pagato dal ricorrente per il Prodotto. Qualsiasi reclamo previsto dalle presenti Limitazioni di Garanzia dovrà essere presentato per iscritto immediatamente dopo il rilevamento del presunto difetto, inoltre il Prodotto che si presume difettoso, o le parti, dovranno essere spediti alla Brembo N.V. Le presenti Limitazioni di Garanzia stabiliscono la responsabilità unica del Produttore e non possono essere in alcun modo modificate da fornitore, distributore o altra parte.
