La campana frizione, elemento cruciale nel sistema di trasmissione della Vespa 50cc, gioca un ruolo fondamentale nel trasferire la potenza dal motore alla ruota posteriore. La scelta e il corretto montaggio di questo componente possono significativamente influenzare le prestazioni generali dello scooter, dalla ripresa alla velocità massima, passando per l'efficienza e la durabilità. Questo articolo esplorerà le caratteristiche delle campane frizione per Vespa 50cc, analizzando le diverse tipologie disponibili e fornendo indicazioni sul loro montaggio, con l'obiettivo di fornire un quadro completo per appassionati e possessori di questi iconici scooter.
Comprendere il Ruolo della Campana Frizione
Prima di addentrarci nelle specifiche tecniche, è essenziale comprendere la funzione della campana frizione. In uno scooter a marce come la Vespa 50cc, la frizione è un sistema a dischi multipli che permette di innestare e disinnestare la trasmissione di potenza dal motore al cambio. La campana frizione, in questo contesto, è l'alloggiamento esterno che contiene i dischi frizione e il relativo meccanismo. Quando la leva della frizione viene azionata, i dischi si separano, interrompendo la trasmissione di potenza; al rilascio, i dischi si comprimono nuovamente, permettendo al motore di spingere lo scooter. La campana frizione, in particolare, è collegata all'albero motore primario e, attraverso il suo ingranaggio, trasmette il moto ai pignoni del cambio. La sua dentatura (ad esempio, 18/67 o 24/72) determina il rapporto di trasmissione primario, influenzando direttamente la ripresa e la velocità di punta dello scooter.
Tipologie di Campane Frizione e Loro Caratteristiche
Il mercato offre diverse tipologie di campane frizione per Vespa 50cc, ognuna con specifiche caratteristiche pensate per soddisfare esigenze prestazionali differenti. La gamma frizioni Newfren, ad esempio, si distingue per la sua ampiezza, coprendo applicazioni che spaziano dai modelli più datati come la Vespa 98 del 1946, fino alle più recenti applicazioni Racing MXGP e Moto3. Questo evidenzia la profonda evoluzione tecnologica e la diversificazione dei materiali impiegati nel corso degli anni.
Le frizioni Newfren si dividono in diverse linee, ognuna con un focus specifico:
OE-Standard Line: Queste campane frizione sono progettate per sostituire direttamente gli originali, mantenendo le stesse caratteristiche di performance e durata. Sono realizzate con materiali di ottima qualità, principalmente di tipo organico, la cui composizione viene attentamente scelta in funzione del tipo di utilizzo e del modello di Vespa, ottimizzando le prestazioni nel rispetto delle specifiche del costruttore. Rappresentano una scelta di estrema affidabilità per chi desidera mantenere il proprio scooter nelle condizioni originali.
Performance Line: Adatte anche all'utilizzo sportivo, queste frizioni sono studiate per un impiego non agonistico performante, ma anche per un uso sportivo non estremo. Sono pensate per sopportare forti sollecitazioni, garantendo prestazioni di buon livello. Il materiale d'attrito utilizzato per i dischi conduttori, nelle moto con frizioni a bagno d'olio, è in "Paper carbon". I dischi condotti sono realizzati in un acciaio speciale, capace di garantirne la massima resistenza e indeformabilità, elementi cruciali per un utilizzo più spinto.
Pro Race Line: Questo è il top di gamma, frutto della ricerca di nuove tecnologie e materiali, sviluppato in collaborazione con importanti team dei mondiali Superbike, Moto 3 e MXGP. Il materiale d'attrito è composto principalmente da cellulosa, resine, carbonio e altri componenti che garantiscono un altissimo coefficiente d'attrito e una minore comprimibilità. Il particolare disegno a "tacche separate" migliora il passaggio dell'olio, consentendo ai dischi di lavorare in modo più efficiente e performante. L'abbinata di questo nuovo materiale con il particolare disegno aumenta la resistenza all'affaticamento e garantisce la massima stabilità di performance anche nelle condizioni di utilizzo più severe, rendendo queste frizioni un prodotto Racing di elevatissima qualità.
Dry Clutch Line: Questa gamma copre le frizioni monodisco a secco, con applicazioni per BMW dagli anni '70 ad oggi, oltre che per moto Guzzi e motocarri Piaggio, proponendo un ricambio altamente performante. La linea K è un ricambio di alta qualità disponibile per tutte le applicazioni. La linea KW, invece, è caratterizzata da un nuovo materiale d'attrito composto da una fibra sintetica aramidica, nota per la sua grande resistenza meccanica alla trazione e al calore. In caso di surriscaldamento, questo materiale ha la proprietà di non subire vetrificazione e di ritrovare le sue caratteristiche originali una volta raffreddato. Un'altra importante particolarità di questa linea è che il suo materiale d'attrito risulta performante anche se a contatto con l'olio. Sono prodotti "Ricambi di Alta Qualità" Made in Italy.
Ducati Line: Questa linea è dedicata alle applicazioni Ducati, frutto di una collaborazione con il gruppo frizione STM, scelta per il primo montaggio su modelli come la Panigale V4R, e partner di Ducati Corse e del Team SBK. L'offerta per le applicazioni Ducati è tra le più ricche e tecnologicamente avanzate sul mercato del ricambio. La gamma include dischi organici e sinterizzati, set per applicazioni a bagno d'olio e a secco, garantendo un ricambio altamente performante. Per alcuni modelli sono disponibili anche le "Serie Modifica Frizione", ideate da Newfren per aumentare l'elasticità della frizione attraverso un numero superiore di dischi conduttori e condotti, senza modificare il gruppo frizione originale e mantenendo lo spessore totale.
Quando si parla di campane frizione per Vespa 50cc, un aspetto cruciale è la dentatura. Le opzioni comuni includono rapporti come 18/67 denti elicoidali o 24/72 denti dritti. La scelta tra denti dritti e denti elicoidali ha implicazioni sul comportamento dello scooter. I denti dritti tendono a "fischiare" in scalata ma hanno meno attrito, poiché la forza viene divisa vettorialmente nel ruotare, e sono consigliati per elaborazioni più "briose". I denti elicoidali sono invece più "turistiche", non fischiano, ma dissipano una parte della forza con una leggera perdita di potenza calcolata sul 6-7% a causa della disposizione obliqua dei denti.

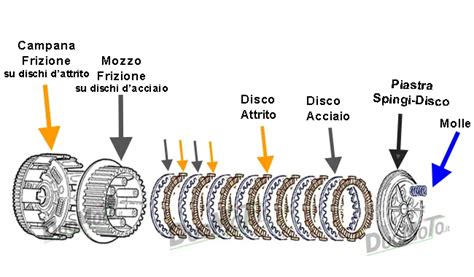

Come funziona una frizione da moto?
Montaggio della Campana Frizione: Passaggi Chiave e Considerazioni
Il montaggio della campana frizione su una Vespa 50cc richiede precisione e attenzione ai dettagli per garantire il corretto funzionamento e la longevità del componente. Sebbene le procedure specifiche possano variare leggermente a seconda del modello di Vespa e della campana frizione scelta, ci sono passaggi fondamentali da seguire.
Smontaggio del Carter: Innanzitutto, è necessario rimuovere il carter frizione per accedere ai componenti interni. Questo solitamente comporta lo svitamento di diverse viti che tengono il carter in posizione.
Rimozione della Campana Vecchia: Una volta esposto il gruppo frizione, si procede alla rimozione della vecchia campana. Questo può richiedere attrezzi specifici per mantenere fermi i dischi frizione mentre si svita il dado centrale che fissa la campana.
Pulizia e Ispezione: Prima di installare la nuova campana, è fondamentale pulire accuratamente tutti i componenti accessibili, inclusi i dischi frizione, i parastrappi e l'alloggiamento della campana nel carter. È inoltre consigliabile ispezionare i dischi frizione per verificare eventuali segni di usura eccessiva, surriscaldamento (vetrificazione) o danni.
Installazione della Nuova Campana: La nuova campana frizione viene quindi posizionata e fissata saldamente. È cruciale utilizzare la coppia di serraggio corretta per il dado centrale, spesso indicata nel manuale di officina o fornita dal produttore della campana.
Rimontaggio dei Dischi Frizione: I dischi frizione (sia conduttori che condotti) vengono rimontati nell'ordine corretto. È importante assicurarsi che siano ben allineati e che non vi siano residui di olio o grasso tra di essi, specialmente se si utilizzano dischi a secco o si intende ottimizzare le prestazioni. Per le frizioni a bagno d'olio, un leggero inumidimento con olio specifico per frizioni può facilitare il montaggio e prevenire l'incollamento iniziale.
Verifica del Gioco e della Tensione: Dopo aver rimontato i dischi e la campana, è importante verificare il gioco della frizione. La leva della frizione deve avere una leggera corsa "a vuoto" prima di iniziare a esercitare pressione sui dischi. La tensione delle molle frizione può essere regolata (se previsto dal modello) per ottenere la sensazione desiderata e garantire un innesto e disinnesto ottimali.
Rimontaggio del Carter: Infine, il carter frizione viene rimontato, assicurandosi che la guarnizione sia in buone condizioni per prevenire perdite d'olio.
Considerazioni aggiuntive per il montaggio:
Rapportatura: La scelta della rapportatura (es. 18/67, 21/76, 24/72, 27/69) è determinata dall'uso previsto dello scooter e dalle modifiche apportate al motore. Per esempio, una rapportatura più corta (come la 18/67, che è la rapportatura originale della Vespa 50 prima serie) offre una ripresa decisamente maggiore, mentre una più lunga (come la 24/72) permette di raggiungere velocità più elevate senza "impiccarsi". Per chi vive in pianura e desidera un buon compromesso, una campana con denti dritti come la 21/76 può essere ideale con un motore 75cc. Per elaborazioni più spinte, come un 130cc, una rapportatura ideale potrebbe essere la 27/69 denti dritti.
Elaborazioni Motore: La scelta della campana frizione deve essere coerente con le elaborazioni apportate al motore. Ad esempio, montare un cilindro 102cc "plug and play" con una campana 18/67 potrebbe richiedere un motore in ottime condizioni per essere gestito al meglio, soprattutto se non si effettuano lavorazioni su carter e travasi. Un motore con un cilindro 75cc, invece, tende a tirare la 18/67 con facilità. La differenza di prestazioni tra un motore elaborato (anche senza lavorazioni su travasi e scarico, ma con un carburatore 19 e una marmitta decente) e un 50cc originale è notevole, specialmente in salita.
Carburatore e Marmitta: L'abbinamento della campana frizione a un carburatore adeguato (es. un 19 o un PHBL 22/24) e a una marmitta performante (come una Polini, una Proma o una Simonini, evitando marmitte come la Leovince che storicamente non hanno brillato per prestazioni su Vespa) è fondamentale per sfruttare appieno le potenzialità della nuova campana e dell'intero setup del motore.
Revisione e Forze dell'Ordine: Per chi desidera un'elaborazione base per aumentare la velocità di 10-20 km/h senza incorrere in problemi con la revisione o con le forze dell'ordine, è consigliabile optare per modifiche meno invasive e documentarsi sulle normative vigenti. Un cilindro 75cc con marmita originale e una campana a denti elicoidali con qualche dente in più potrebbe essere una soluzione, ma è sempre bene verificare l'omologazione di ogni componente.
Consumi: Le elaborazioni, specialmente quelle più spinte, tendono ad aumentare i consumi. Un motore 102cc, sebbene possa essere più rilassato a parità di velocità con una rapportatura più lunga, tende a consumare di più rispetto a un 75cc, soprattutto se si tende a sfruttare la potenza disponibile. Tuttavia, con una configurazione ben bilanciata, è possibile ottenere prestazioni elevate con consumi contenuti. Ad esempio, un 75 DR 6TRV con carburatore 16/16 e rapporti originali può avere consumi molto bassi.
Manutenzione e Durata
La durata di una campana frizione e dei relativi dischi dipende da diversi fattori, tra cui la qualità dei materiali, lo stile di guida e la corretta manutenzione. L'uso di olio motore di buona qualità per le frizioni a bagno d'olio è essenziale, così come il controllo periodico dello stato dei dischi e della tensione delle molle. Una guida aggressiva, con frequenti partenze brucianti e cambi marcia bruschi, può accelerare l'usura. Al contrario, una manutenzione regolare e un utilizzo consapevole possono prolungare significativamente la vita utile della campana frizione e garantire prestazioni costanti nel tempo.
In conclusione, la campana frizione è un componente chiave per personalizzare le prestazioni della propria Vespa 50cc. La vasta gamma di opzioni disponibili, dalle soluzioni OE-Standard alle frizioni Racing Pro Race, permette di adattare lo scooter alle proprie esigenze, che si tratti di un utilizzo quotidiano, sportivo o da competizione. Una scelta oculata, un montaggio preciso e una manutenzione attenta sono i pilastri per ottenere il massimo da questo elemento fondamentale della trasmissione.
