Il mondo dell'audio digitale è un universo affascinante, dove la conversione di segnali da "0" e "1" in suoni percepibili dall'orecchio umano avviene grazie a un componente fondamentale: il DAC, ovvero il Digital to Analog Converter. Tuttavia, come ogni tecnologia, anche i DAC possono presentare malfunzionamenti, lasciando gli appassionati di musica e gli audiofili nel dubbio e nella frustrazione. Questo articolo si propone di esplorare le cause più comuni di un DAC non funzionante, analizzando le problematiche legate alle connessioni, alla qualità del segnale, all'alimentazione e alle incompatibilità tra i dispositivi, attingendo a esperienze dirette e a consigli di esperti del settore.
Comprendere il Ruolo Cruciale del DAC
Prima di addentrarci nei problemi, è essenziale capire cos'è un DAC e perché è così importante. Un DAC riceve segnali digitali, comunemente espressi come una sequenza di "0" e "1", e li trasforma in segnali analogici che possono essere riprodotti da altoparlanti, cuffie o sistemi audio. Questo processo è vitale per ascoltare musica da PC, smartphone, lettori CD e in generale da qualsiasi sorgente digitale.
I DAC si presentano in varie forme: integrati all'interno di altri dispositivi (come schede audio di computer o lettori CD), come unità esterne autonome, o persino in formati portatili. La qualità di un DAC è determinata da due componenti principali: la sezione digitale, che gestisce il segnale in ingresso, e la sezione analogica, che trasforma il segnale digitale in analogico e lo invia all'uscita. Nei DAC più economici, spesso la parte digitale è ben realizzata, mentre quella analogica, più costosa da implementare con alta qualità, può essere meno performante.
L'importanza del DAC è cresciuta esponenzialmente con la diffusione della "musica liquida". Negli anni Ottanta, l'avvento dei lettori CD fu inizialmente accolto con scetticismo dagli audiofili a causa della scarsa qualità dei DAC integrati, incapaci di eguagliare la fedeltà sonora del vinile. Problemi come il "jitter", ovvero uno sfasamento temporale nel segnale digitale, affliggevano i primi modelli. Questo spinse produttori e consumatori a dare sempre più peso al DAC come componente separato e di alta qualità, diventando nel tempo sempre più accessibile economicamente.
Le Insidie delle Connessioni: Cavi, Impedenza e Incompatibilità
Uno dei primi ambiti da indagare quando un DAC non funziona correttamente riguarda le connessioni fisiche tra i dispositivi. La corretta sequenza di collegamento è fondamentale, come indicato da un venditore di convertitori DAC: "collegare il televisore alla porta di ingresso del convertitore con il cavo optial o il cavo toslink, quindi collegare la porta di uscita del convertitore all'altoparlante con il cavo R / L. Questo prodotto non supporta la connessione inversa."

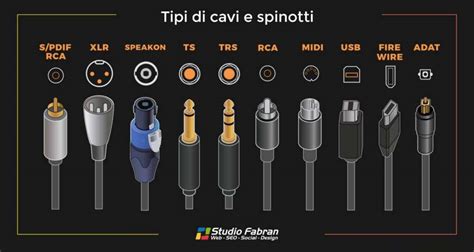

I cavi digitali, in particolare quelli coassiali, hanno requisiti di impedenza specifici per garantire una trasmissione del segnale ottimale. Il cavo coassiale digitale standard opera a 75 ohm. L'uso di cavi con impedenza errata, come un cavo RCA normale da 50 ohm, può causare problemi di trasmissione del segnale, portando a interruzioni, fruscii o persino all'incapacità del DAC di "agganciare" il segnale digitale. Un utente ha riscontrato questo problema, notando che "Con i 50 il segnale va e viene e può non funzionare con alcuni dac."
Per testare la funzionalità, un cavo video giallo comunemente fornito con i lettori DVD, che solitamente ha un'impedenza di 75 ohm, può essere un valido sostituto temporaneo per un cavo coassiale digitale. Tuttavia, è importante notare che non basta che il cavo sia a 75 ohm; anche i connettori devono essere adeguati. Come sottolineato da un esperto, "non basta che sul cavo ci sia scritto 75 ohm..è il connettore che deve esserlo."
Le incompatibilità tra sorgente e DAC possono manifestarsi anche con cavi di segnale analogico. Un utente ha riportato un caso in cui il suo DAC non agganciava il segnale da un lettore CD Goldmund 39 DA, nonostante funzionasse correttamente con un altro DAC (Matrix X Sabre) utilizzando diversi cavi, inclusi un Klimo Ais, un cavo video giallo e un Xlo Reference 3 XLR. In queste situazioni, è fortemente raccomandato l'uso di cavi digitali dedicati, come cavi SPDIF o AES/EBU. Questi cavi sono progettati specificamente per la trasmissione del segnale digitale e garantiscono le corrette caratteristiche elettriche, evitando le problematiche associate all'uso di cavi analogici per scopi digitali.
Inoltre, alcuni DAC, come il Wadia x32 menzionato, potevano avere problemi di aggancio del segnale con determinate meccaniche, risolti in versioni successive o richiedendo l'uso della meccanica dedicata. L'interfaccia AES/EBU, uno standard professionale a 110 ohm, è spesso preferibile per la sua maggiore robustezza e immunità alle variazioni di impedenza rispetto ai cavi SPDIF RCA.
Impostazioni Audio e Qualità del Segnale: PCM vs Dolby e Jitter
Le impostazioni audio del dispositivo sorgente giocano un ruolo cruciale nel corretto funzionamento del DAC. Un problema comune, soprattutto quando si collegano televisori a convertitori esterni, è la gestione dei formati audio. Se il DAC produce rumore o un suono distorto, il venditore del convertitore suggerisce di: "impostare la TV su PCM e disattivare il suono Dolby".

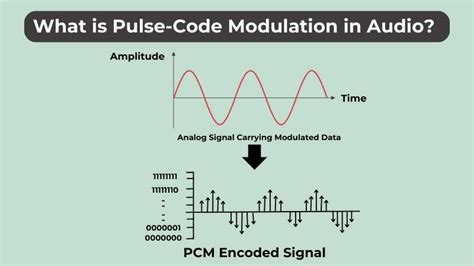

Il formato PCM (Pulse Code Modulation) è una rappresentazione digitale standard del suono, mentre Dolby è un sistema di elaborazione audio multicanale che può utilizzare codec specifici. Molti DAC esterni, specialmente quelli più semplici, potrebbero non essere in grado di decodificare correttamente i segnali Dolby, preferendo il formato PCM non compresso.
Un altro aspetto legato alla qualità del segnale digitale è il jitter. Come accennato, il jitter è una variazione temporale nel segnale digitale che può degradare la qualità del suono, rendendolo meno definito e più "sottile". I primi lettori CD soffrivano particolarmente di questo problema. Sebbene i DAC moderni abbiano circuiti di ricampionamento e re-clocking per minimizzare il jitter, la qualità del cavo digitale e la stabilità della sorgente rimangono fattori importanti. L'uso di un cavo ottico di scarsa qualità, ad esempio, potrebbe introdurre più jitter rispetto a un cavo coassiale di buona fattura, anche se teoricamente i cavi ottici dovrebbero essere immuni da interferenze elettromagnetiche.
Alimentazione e Surriscaldamento: Il DAC che Puzza di Bruciato
Il problema dell'alimentazione è un altro fattore critico che può portare al malfunzionamento di un DAC. Un utente ha descritto un'esperienza preoccupante con un DAC integrato in un progetto di stage: il dispositivo si è bruciato due volte, emanando un odore di bruciato. Dopo aver isolato i vari circuiti, si è scoperto che il problema si manifestava solo quando il DAC veniva collegato ai 10 bit provenienti dagli shift register: "appena collego i 10 bit inizia a scaldarsi e a scottare dopo un pò."
Questo scenario suggerisce diverse possibili cause:
- Sovraccarico di Corrente: I 10 bit in ingresso potrebbero richiedere una corrente maggiore di quella che il DAC è in grado di gestire, soprattutto se questi bit rappresentano dati in rapido cambiamento o con valori che portano a picchi di consumo.
- Tensione Errati o Instabili: Sebbene il DAC fosse alimentato a 15V stabilizzati con un LM7815, potrebbe esserci un problema nella stabilità della tensione o un picco di tensione causato dai circuiti a monte (gli shift register).
- Difetto di Fabbricazione o Componenti Danneggiati: Non si può escludere un difetto intrinseco del DAC stesso o dei componenti collegati ad esso, che potrebbero non essere compatibili o essere già danneggiati.
- Problemi nel Segnale Digitale: Anche se il DAC non è collegato a un impianto audio, un segnale digitale corrotto o con caratteristiche anomale (ad esempio, un fronte di salita/discesa troppo ripido o troppo lento, o livelli logici non ottimali) potrebbe indurre il circuito del DAC a funzionare in modo anomalo, generando calore eccessivo.
In questi casi, è fondamentale verificare attentamente i datasheet del DAC e degli altri componenti coinvolti per assicurarsi che le specifiche di tensione, corrente e segnale siano compatibili. L'uso di un alimentatore di qualità, con riserva di corrente sufficiente, è essenziale.
Test e Diagnosi: Approccio Sistematico ai Problemi del DAC
Quando ci si trova di fronte a un DAC che non funziona, un approccio metodico è la chiave per identificare la causa.
- Verifica delle Connessioni: Assicurarsi che tutti i cavi siano collegati correttamente e saldamente, rispettando l'ordine e la tipologia indicata dai produttori. Utilizzare cavi di qualità adeguata per le connessioni digitali (coassiale, ottico, USB, AES/EBU).
- Controllo delle Impostazioni Audio: Verificare le impostazioni audio sulla sorgente (TV, PC, lettore CD) e sul DAC stesso. Selezionare PCM se necessario, disattivare elaborazioni audio avanzate come Dolby, e assicurarsi che il formato di uscita digitale sia compatibile con il DAC.
- Test con Sorgenti Diverse: Provare a collegare il DAC a diverse sorgenti digitali (un altro lettore CD, un PC, un lettore DVD) per escludere problemi specifici della sorgente originale. Allo stesso modo, se possibile, collegare il DAC a un altro sistema di amplificazione o a cuffie diverse per escludere problemi sull'impianto di destinazione.
- Isolamento del Problema: Se si sospetta un problema di alimentazione o un corto circuito, scollegare progressivamente i componenti per identificare quale parte del circuito causa il surriscaldamento o il malfunzionamento.
- Consultazione dei Manuali: Non sottovalutare mai l'importanza dei manuali d'uso. Come ha imparato un utente, "I manuali d'uso li fanno perché dovrebbero essere letti. Invece sempre la presunzione di sapere tutto è la colpa di tutto ciò." Le istruzioni specifiche per il funzionamento e la selezione degli ingressi possono risolvere malintesi apparentemente complessi.
Come SCEGLIERE IL CAVO USB-C GIUSTO spiegato bene
Affrontare i problemi di un DAC richiede pazienza e un approccio analitico. Comprendere le basi del suo funzionamento, le specificità dei collegamenti digitali e le impostazioni audio può aiutare a superare gli ostacoli e a godere appieno della qualità sonora che un DAC ben funzionante può offrire.
