La canna di sterzo, o piantone dello sterzo, è un componente fondamentale per la guida di qualsiasi veicolo, incluso il Fiat Ducato. Essa rappresenta il collegamento meccanico tra il volante e la scatola dello sterzo, trasferendo i comandi del conducente alle ruote. Oltre alla sua funzione meccanica, nei veicoli moderni la canna di sterzo è spesso integrata in sistemi elettronici complessi, come la rete CAN, che gestisce una moltitudine di funzioni e sensori. Comprendere il funzionamento e le potenziali problematiche di questi componenti è cruciale per la manutenzione e la riparazione del veicolo.
Componenti e Ricambi della Canna di Sterzo

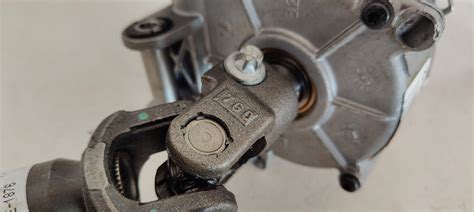

Il piantone dello sterzo, o albero dello sterzo, è un componente complesso che può essere soggetto a usura o danneggiamento. Per il Ducato, un ricambio di qualità può essere identificato da specifici codici. Ad esempio, un piantone dello sterzo di "Attrezzatura originale" potrebbe avere il numero di parte originale "735430777" e un EAN "40597439555951", oltre a un numero interno come "4410030OE" o "4123Z2". I numeri dei pezzi di ricambio originali specificati e i numeri dei produttori sono forniti solo a scopo di confronto, sottolineando l'importanza di verificare la compatibilità esatta.
Verifica della Compatibilità dei Ricambi
Quando si cercano ricambi per la canna di sterzo, è essenziale assicurarsi della compatibilità. Molti ricambi di carrozzeria, come la canna di sterzo, sono spesso uguali indipendentemente dall'alimentazione (benzina o diesel) e dalla motorizzazione del veicolo. Tuttavia, la presenza del codice del ricambio sulla scheda prodotto è un elemento chiave: per verificarne la compatibilità, è necessario che il codice coincida con quello presente sul ricambio originale del veicolo. Se non è possibile verificarlo direttamente perché il ricambio è ancora montato, è consigliabile contattare una concessionaria autorizzata o qualsiasi altra concessionaria d'Italia. Fornendo il numero di telaio del veicolo, la concessionaria può fornire tutti i codici relativi al ricambio, consentendo così una verifica accurata della compatibilità.
La Rete CAN nel Contesto della Canna di Sterzo
Rimanendo in tema di reti di comunicazione a bordo del veicolo, la linea CAN (Controller Area Network) è di certo quella che ricopre il ruolo principale. La gestione delle funzioni più avanzate, comprese quelle che possono interfacciarsi o dipendere dal sistema di sterzo (come il servosterzo elettrico o i sistemi di assistenza alla guida), prevede l'utilizzo di numerosi sensori e svariate centraline elettroniche (ECU). Al fine di ridurre i cablaggi e assicurare una comunicazione veloce ed affidabile tra questi componenti, le vetture moderne, incluso il Ducato, sono equipaggiate di reti CAN.
Composizione della Rete CAN
La linea CAN è composta da due canali sui quali viaggiano il segnale alto (CAN H) e il segnale basso (CAN L). Il circuito presenta due resistenze di terminazione da 120 Ω ciascuna, collocate in due delle centraline facenti parte della rete. Le resistenze sono poste in parallelo, quindi il loro valore equivalente è pari a 60 Ω.
Il collegamento tra le varie centraline può essere realizzato in due modi distinti:
- In serie: Le centraline costituiscono parte integrante del circuito elettrico.
- In parallelo: Il circuito si sviluppa senza passare attraverso le singole centraline.
Questa differenza è cruciale, specialmente nel caso in cui si verifichi un guasto. Ipotizzando che una ECU si guasti o smetta di comunicare a causa di un connettore ossidato o una spinetta lenta, si genererebbero due situazioni molto differenti:
- In parallelo: Si perderebbe solo la comunicazione della singola ECU interessata.
- In serie: Si perderebbe la comunicazione dell'intera linea, compromettendo potenzialmente più funzioni.
Se il problema si trovasse lungo il cablaggio dell'anello principale o in una delle centraline contenenti le resistenze, la comunicazione andrebbe persa sia nella CAN-serie sia nella CAN-parallelo. Chiaramente, a seconda del tipo di problema che si presentasse, di quale centralina smettesse di comunicare o di quale linea dati venisse interrotta, la vettura potrebbe reagire in modi differenti. Ecco solo alcuni esempi di possibili conseguenze:
- Potrebbero essere escluse alcune funzioni optional del veicolo.
- Il motore potrebbe andare in "recovery" (modalità di protezione con potenza limitata).
- Potrebbe essere negato l'avviamento del veicolo.
Diagnostica dei Problemi della Rete CAN
Per effettuare un controllo accurato sulla rete CAN, si rende necessario dapprima verificare l'integrità del circuito e poi verificare che il segnale viaggi nella maniera corretta. Per il primo obiettivo si utilizzerà un multimetro, mentre per il secondo un oscilloscopio.

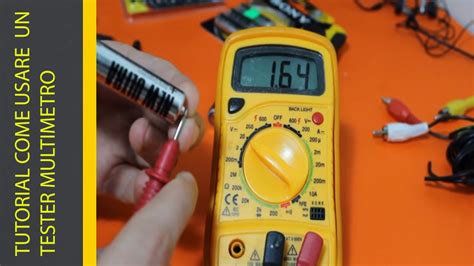

Controllo rapido del bus CAN con multimetro | Diagnostica del bus CAN | Mentalità del meccanico
Prova di Integrità della Linea CAN
A seconda della configurazione della rete, dell'ubicazione delle resistenze di terminazione del circuito e del collegamento della presa E-OBD (On-Board Diagnostics) alla rete, il tipo di prova da effettuare e i risultati attesi possono variare. È fondamentale distinguere le prove nei vari possibili casi.
Linea CAN Collegata alla Presa E-OBD
Le vetture più moderne possono disporre di svariate linee CAN di scambio dati e non è detto che tutte queste siano connesse al connettore E-OBD. Tuttavia, come da protocollo, la rete CAN ad alta velocità è sempre collegata alla presa diagnosi sui pin 6 e 14. Per verificare se il circuito elettrico è integro, bisogna procedere come segue:
- Scollegare la batteria da 12V per evitare letture errate o danni.
- Impostare il multimetro in modalità Ohmetro (misurazione della resistenza).
- Collegare il multimetro ai pin 6 e 14 della presa diagnosi (spesso si utilizza un'interfaccia collegata alla presa diagnosi per facilitare questa operazione).
A seconda della configurazione della linea CAN (serie o parallelo), i risultati ottenuti avranno interpretazioni diverse.
Rete CAN in Serie
Se la rete è integra, il valore misurato deve essere 60 Ω (con una tolleranza del ±5%). Questo valore deriva dalle due resistenze da 120 Ω collegate in parallelo. Se invece il circuito fosse interrotto, il multimetro fornirebbe una misura pari a 120 Ω (±5%), indicando che solo una delle resistenze è rilevata, presumibilmente perché l'altra parte del circuito è aperta. Nel caso in cui i due fili, CAN H e CAN L, fossero in cortocircuito reciproco, la misura di resistenza risulterebbe pari a 0 Ω.
La seguente tabella riassume l'interpretazione delle misure per una rete in serie:
| Misura | Esito |
|---|---|
| 60 Ω | Linea integra |
| 120 Ω | Circuito aperto |
| 0 Ω | Corto tra canale H e L |
Rete CAN in Parallelo
Collegando il multimetro nelle stesse condizioni precedentemente indicate, i risultati avranno bisogno di interpretazioni leggermente differenti. In questa configurazione, il circuito è composto da un anello principale (cablaggio centrale più le due ECU contenenti le resistenze) e dalle varie centraline in derivazione, collegate in parallelo. È evidente che, a seconda di dove si presenti il guasto, l'effetto potrà essere diverso.
La seguente tabella offre un'interpretazione delle misure per una rete in parallelo:
| Misura | Esito |
|---|---|
| 60 Ω | Anello principale integro, ma le derivazioni in parallelo potrebbero avere un circuito aperto. |
| 120 Ω | Anello principale (circuito azzurro nello schema) aperto. |
| 0 Ω | Corto tra canale H e canale L. |
ATTENZIONE: Il valore di 60 Ω ci dice che l'anello principale è sicuramente integro, ma non garantisce che siano integre anche tutte le derivazioni in parallelo. In altre parole, il segnale CAN può viaggiare correttamente sull'anello principale, ma non è detto che tutte le centraline collegate in derivazione possano comunicare. Un guasto in una derivazione potrebbe escludere una singola centralina senza compromettere l'integrità dell'anello principale.
Le operazioni appena descritte sono state eseguite per mezzo della presa OBD, ma potevano essere eseguite indifferentemente su un qualsiasi punto del circuito CAN, come il connettore di una delle centraline facenti parte della rete. Queste prove possono velocizzare l'individuazione del guasto, soprattutto se supportate dall'utilizzo di attrezzatura diagnostica avanzata e dell'oscilloscopio, strumento a cui si dedica maggiore attenzione nella seconda parte di un approfondimento specifico sulla diagnostica della rete CAN.
Considerazioni Aggiuntive sui Ricambi e la Manutenzione
Oltre agli aspetti tecnici legati alla canna di sterzo e alla rete CAN, ci sono considerazioni pratiche sui ricambi. Per i ricambi di carrozzeria, come ad esempio un parafango o un passaruota, potrebbero essere presenti piccole ammaccature o graffi dovuti allo stoccaggio o al trasporto. Per questo motivo, si consiglia sempre di riverniciare il prodotto per un risultato estetico ottimale. È importante notare che questi ricambi sono solitamente forniti come "solo lamiera", escludendo guarnizioni, cablaggi o altri accessori non specificati nell'annuncio. Per un "portellone posteriore completo", si intende completo di lunotto.
Alcuni ricambi, come "organi esterni" (ad esempio, un kit coppa olio + testa completa) sono specificati ad esclusione di tutti gli altri organi esterni non inclusi nel kit base. Ciò significa che i componenti accessori (come sensori, tubi, supporti non specificati) non sono compresi nel ricambio ceduto gratuitamente o specificato, salvo diversi accordi. Questo è un dettaglio importante per gli operatori del settore che forniscono una partita IVA di un autoriparatore autorizzato al montaggio, in quanto le condizioni di vendita possono specificare chiaramente cosa è incluso e cosa no.
Per ogni componente, la descrizione fornita, le foto, il funzionamento e le istruzioni di montaggio, insieme a tutte le altre parti non menzionate nell'annuncio, dovrebbero essere considerate con attenzione. Qualsiasi dettaglio aggiuntivo, come l'esclusione di organi esterni non esplicitamente inclusi, dovrebbe essere annotato attentamente al momento dell'acquisto o della consultazione della scheda prodotto, per evitare malintesi o necessità di acquisti supplementari.
