Le Caratteristiche Tecniche degli Alberi di Trasmissione per Nissan Patrol e Veicoli Fuoristrada

Nel mondo dell'off-road e delle preparazioni 4x4, l'affidabilità e la performance dei componenti meccanici sono fondamentali. Tra questi, gli alberi di trasmissione rivestono un ruolo cruciale, essendo responsabili della trasmissione della potenza dal motore alle ruote. Un albero di trasmissione per il fuoristrada è un componente meccanico fondamentale nei veicoli a trazione integrale (4x4), responsabile della trasmissione della potenza dal motore alle ruote motrici, attraverso il sistema di cambio e differenziali. La loro importanza si accentua in condizioni estreme, dove la robustezza e la precisione sono essenziali per superare terreni impegnativi e garantire la sicurezza del veicolo e dei passeggeri.

L’albero di trasmissione è un componente fondamentale nel sistema di trazione di un veicolo, responsabile della trasmissione della potenza dal cambio al differenziale. Con il tempo, l’usura, l’aumento delle sollecitazioni dovute a modifiche dell’assetto e l’utilizzo in condizioni estreme possono comprometterne le prestazioni. Per i possessori di Nissan Patrol, come per altri veicoli fuoristrada, la scelta di un albero di trasmissione adeguato e performante è un aspetto da non sottovalutare.

Funzionamento e Importanza degli Alberi di Trasmissione

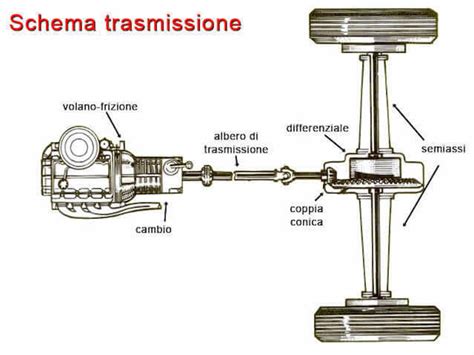

L'albero di trasmissione collega la scatola del cambio (o il ripartitore di coppia nei veicoli 4x4) al differenziale, il quale a sua volta distribuisce la potenza alle ruote. Data la posizione del motore e dei differenziali, l'albero deve spesso operare con angoli variabili, richiedendo quindi giunti cardanici, comunemente noti come crociere, che permettono il movimento e l'adattamento a queste angolazioni. In un veicolo 4x4, specialmente in situazioni off-road, le escursioni delle sospensioni possono essere significative, il che rende cruciale la capacità dell'albero di trasmettere la potenza in modo fluido e senza interruzioni anche quando gli angoli di lavoro dei giunti cambiano drasticamente.

Un albero di trasmissione deve essere progettato per resistere a forze torsionali elevate, vibrazioni e sollecitazioni dovute a impatti e movimenti rapidi del veicolo. La sua integrità è direttamente collegata alla capacità del veicolo di muoversi e superare ostacoli. Un albero danneggiato o non idoneo può causare vibrazioni, rumori anomali, perdita di potenza e, nei casi più gravi, la rottura completa con conseguente immobilizzo del veicolo.

Componenti e Specifiche Tecniche Chiave

Gli alberi di trasmissione sono costituiti da diverse parti, ognuna con una funzione specifica. Le sezioni principali includono il tubo, le forcelle, i giunti cardanici (crociere) e, in molti casi, una sezione scorrevole che permette all'albero di allungarsi o accorciarsi per adattarsi ai movimenti delle sospensioni.

Tipi di Accoppiamento:Gli alberi di trasmissione possono presentare diversi tipi di accoppiamento, tra cui standard SAE, DIN e flange dentate.

• Standard SAE (Society of Automotive Engineers): Utilizzato prevalentemente nei veicoli americani, offre una standardizzazione nelle dimensioni e nelle tolleranze, facilitando l'intercambiabilità dei componenti. Questo standard garantisce che componenti prodotti da aziende diverse possano essere assemblati senza problemi, a condizione che rispettino le specifiche SAE.
• Standard DIN (Deutsches Institut für Normung): Diffuso nei veicoli europei, garantisce precisione nelle specifiche dimensionali e una vasta compatibilità tra componenti di diversi produttori. I requisiti DIN sono spesso più stringenti per quanto riguarda le tolleranze, il che si traduce in un accoppiamento più preciso.
• Flange Dentate: Questi accoppiamenti utilizzano dentature per garantire una trasmissione robusta e senza slittamenti della coppia. Sono spesso impiegati in applicazioni ad alte prestazioni o in veicoli pesanti, inclusi molti modelli di Nissan Patrol.

Crociere Maggiorate con Ingrassatore:Le crociere, di dimensioni standardizzate e facilmente reperibili sul mercato, sono dotate di ingrassatore per una manutenzione semplice. Questo è un dettaglio non trascurabile, specialmente per i veicoli fuoristrada che operano in ambienti polverosi e fangosi. L'ingrassaggio regolare delle crociere prolunga significativamente la loro vita utile, riducendo l'usura e prevenendo la comparsa di giochi e vibrazioni. Le crociere maggiorate offrono una maggiore resistenza e durabilità rispetto a quelle standard, sopportando meglio le sollecitazioni estreme.

Bilanciamento a 2800 GIRI/MIN:Ogni albero di trasmissione di qualità superiore, come quelli di HM4X4, è bilanciato con precisione a 2800 giri al minuto, assicurando un funzionamento fluido e privo di vibrazioni. Il bilanciamento dinamico è fondamentale per il comfort di guida e la longevità dei componenti circostanti (cuscinetti del cambio, del differenziale, ecc.). Un albero non bilanciato può generare vibrazioni che si propagano attraverso il veicolo, causando disagio ai passeggeri e accelerando l'usura di altri organi meccanici.

Momento Torcente Massimo:Questo parametro determina la capacità dell'albero di trasmettere la coppia senza subire deformazioni o rotture. È un indicatore critico della robustezza dell'albero e della sua idoneità per applicazioni ad alte prestazioni o veicoli modificati che erogano una coppia maggiore rispetto allo standard. Un albero con un momento torcente massimo elevato è essenziale per i fuoristrada che affrontano salite ripide o trainano carichi pesanti.

Regime Massimo dell'Albero di Trasmissione:Per mantenere silenziosità e comfort, è fondamentale che il prodotto di N (numero di giri del motore in quarta marcia) e β (angolo d'inclinazione) rientri nei valori consigliati. Questo parametro è cruciale per prevenire risonanze e vibrazioni ad alte velocità o con angoli di lavoro elevati dei giunti cardanici. Superare il regime massimo consigliato può portare a surriscaldamento, usura accelerata e potenziale rottura dell'albero.

Allineamento della Parte Scorrevole:Nel caso in cui la parte scorrevole dell'albero si sfili, è importante reinserirla seguendo le indicazioni: le frecce presenti sulle due sezioni devono essere allineate frontalmente per garantire un funzionamento privo di vibrazioni. L'allineamento corretto è essenziale per la simmetria di funzionamento dell'albero e per prevenire squilibri che genererebbero vibrazioni. Un disallineamento, anche minimo, può avere effetti negativi sul comfort e sulla durata dei componenti.

Compatibilità e Sostituzione per Nissan Patrol

La compatibilità dei ricambi, inclusi gli alberi di trasmissione, è un aspetto fondamentale. La maggior parte dei ricambi di carrozzeria sono uguali a prescindere dall'alimentazione e dalla motorizzazione dell'auto. Tuttavia, per i componenti meccanici come gli alberi di trasmissione, le differenze tra modelli e versioni (benzina o diesel, passi diversi, modifiche all'assetto) possono essere significative.

In presenza del codice del ricambio nella scheda di un fornitore, per verificare la compatibilità è necessario controllare che il codice coincida con quello presente sul ricambio originale del proprio veicolo. Se non è possibile verificarlo in quanto il ricambio è ancora montato, è consigliabile contattare la propria concessionaria o qualsiasi altra concessionaria, fornendo il numero di telaio del veicolo. I tecnici saranno in grado di fornire tutti i codici relativi al ricambio specifico, permettendo così di verificare la compatibilità con precisione.

Gli alberi di trasmissione HM4X4, ad esempio, sono disponibili per una vasta gamma di veicoli fuoristrada, tra cui modelli di marchi come Jeep, Land Rover, Toyota e Suzuki, e ovviamente anche per i vari modelli di Nissan Patrol. Questi alberi, realizzati in collaborazione con Trasmec, sono progettati per garantire resistenza, durata e prestazioni superiori rispetto agli alberi originali. Se un albero di trasmissione presenta segni di usura, vibrazioni o problemi di compatibilità con un assetto modificato, la sostituzione con un albero di ricambio di qualità superiore è la soluzione migliore per ripristinare le prestazioni e l'affidabilità del veicolo.

Considerazioni sulle Modifiche dell'Assetto

Un aspetto cruciale per i possessori di Nissan Patrol e altri veicoli 4x4 che intendono effettuare preparazioni o modifiche all'assetto, come l'installazione di kit di rialzo, è l'impatto su componenti come gli alberi di trasmissione. L'aumento dell'altezza da terra del veicolo modifica gli angoli di lavoro degli alberi di trasmissione, portando a maggiori sollecitazioni sui giunti cardanici. Questo può accelerare l'usura delle crociere e, in alcuni casi, superare i limiti operativi dell'albero originale, causando vibrazioni indesiderate o addirittura la rottura.

Per ovviare a questi problemi, è spesso necessario sostituire gli alberi di trasmissione originali con modelli rinforzati e progettati specificamente per angoli di lavoro più estremi. Questi alberi after-market, come quelli prodotti da HM4X4, sono costruiti con materiali più resistenti e presentano giunti e crociere capaci di sopportare le nuove angolazioni e le maggiori sollecitazioni. La corretta scelta e installazione di un albero di trasmissione adatto all'assetto modificato è fondamentale per mantenere l'affidabilità e le prestazioni del veicolo.

Manutenzione e Durata

La manutenzione regolare è essenziale per prolungare la vita degli alberi di trasmissione. Le crociere, in particolare, richiedono un'attenzione costante. Come accennato, le crociere maggiorate con ingrassatore semplificano questa operazione. L'ingrassaggio periodico con il lubrificante appropriato previene l'usura precoce dei cuscinetti a rullini all'interno delle crociere, che altrimenti si danneggerebbero a causa di attrito e contaminazione da sporco e acqua.

Segni di usura o malfunzionamento degli alberi di trasmissione includono:

• Vibrazioni: Specialmente avvertibili a determinate velocità o sotto carico, possono indicare un bilanciamento non corretto, crociere usurate o un albero storto.
• Rumori metallici: Clic, battiti o cigolii possono indicare giunti cardanici usurati o danneggiati.
• Gioco eccessivo: Un gioco anomalo nella rotazione dell'albero può essere indice di usura delle crociere o della parte scorrevole.

Ignorare questi segnali può portare a danni più gravi e costosi, non solo all'albero di trasmissione stesso, ma anche al cambio, ai differenziali e ad altri componenti del sistema di trasmissione.

Considerazioni sulla Qualità e l'Origine dei Ricambi

Quando si acquistano alberi di trasmissione o altri ricambi, è importante considerare la qualità e l'origine. Le foto e la descrizione del prodotto, come quelle fornite da un rivenditore affidabile, sono strumenti utili per valutare l'articolo. È fondamentale che le immagini siano rappresentative del prodotto reale e che la descrizione sia accurata e dettagliata. Qualora ci fossero "ammaccature" o difetti estetici, è consigliato riverniciare il prodotto, specialmente se si tratta di lamiera. Alcuni ricambi, come un "posteriore completo", si intendono completi di lunotto. È sempre bene chiedere chiarimenti specifici se la descrizione non è del tutto chiara.

Per gli operatori del settore, come gli autoriparatori autorizzati, è spesso possibile ottenere condizioni particolari o ricambi specifici. A volte, alcune parti non menzionate nell'annuncio, come guarnizioni o altri organi esterni, potrebbero essere ceduti gratuitamente o specificati solo salvo diversi accordi. Questo è un aspetto che può essere chiarito nella sezione "note" o nelle "condizioni di vendita" del fornitore. Ad esempio, per i motori, il termine "motore completo" potrebbe significare "coppa olio + testa completa" ad esclusione di tutti gli altri organi esterni, i quali, se presenti, sono ceduti gratuitamente salvo diversi accordi.

La differenza tra un ricambio originale e uno after-market di alta qualità risiede spesso nella precisione delle tolleranze, nella qualità dei materiali e nella durata complessiva. Alberi di trasmissione come quelli di HM4X4, realizzati in collaborazione con specialisti come Trasmec, rappresentano un'ottima soluzione per chi cerca prestazioni superiori e maggiore affidabilità rispetto ai componenti di primo equipaggiamento, specialmente in contesti di utilizzo gravoso come il fuoristrada.

L'Impatto delle Condizioni di Utilizzo

L'ambiente in cui un veicolo come il Nissan Patrol viene utilizzato ha un impatto significativo sulla durata e sulle prestazioni degli alberi di trasmissione. L'utilizzo in fuoristrada, caratterizzato da terreni accidentati, guadi, fango, sabbia e rocce, espone questi componenti a sollecitazioni estreme. L'acqua e i detriti possono penetrare nei giunti cardanici, compromettendo la lubrificazione e accelerando l'usura. Gli impatti con rocce o ostacoli possono causare piegature o danni strutturali all'albero.

Per questo motivo, gli alberi di trasmissione destinati al fuoristrada sono spesso sovradimensionati e costruiti con materiali più robusti rispetto a quelli per veicoli stradali. La loro progettazione tiene conto della necessità di resistere a torsioni elevate e a cicli di stress ripetuti, che sono comuni nelle condizioni off-road. La scelta di un albero con crociere rinforzate e un bilanciamento preciso diventa ancora più critica in questi scenari, garantendo che il veicolo possa affrontare le sfide del terreno senza compromettere l'integrità del sistema di trasmissione.

Un altro fattore è il peso del veicolo e l'eventuale traino. I Nissan Patrol, essendo veicoli robusti e spesso utilizzati per il traino di rimorchi o caravan, sottopongono gli alberi di trasmissione a carichi aggiuntivi. Un albero con un elevato momento torcente massimo è fondamentale per garantire che la potenza venga trasmessa in modo efficiente e sicuro anche in queste condizioni di carico elevate.

Prospettive Future e Innovazioni

Il settore degli alberi di trasmissione continua a evolversi, con un focus crescente su materiali più leggeri e resistenti, e su tecniche di produzione che migliorano l'efficienza e la durata. Materiali compositi, ad esempio, stanno iniziando a trovare applicazione in alcuni alberi di trasmissione per ridurre il peso e le vibrazioni, migliorando al contempo la resistenza. Anche se questi materiali non sono ancora ampiamente diffusi nel mercato after-market per veicoli fuoristrada pesanti come il Nissan Patrol, la ricerca e lo sviluppo in questo campo sono attivi.

Inoltre, i sistemi di monitoraggio della trasmissione potrebbero diventare più sofisticati, fornendo in tempo reale dati sullo stato di usura e sulle prestazioni degli alberi di trasmissione, consentendo interventi di manutenzione predittiva e prevenendo guasti improvvisi. L'integrazione di sensori intelligenti potrebbe permettere ai veicoli di adattare la gestione della potenza in base allo stato dei componenti, ottimizzando l'efficienza e la durata.

Per il momento, la scelta migliore per i proprietari di Nissan Patrol che cercano di migliorare le prestazioni e l'affidabilità dei propri veicoli rimane quella di optare per alberi di trasmissione robusti, ben bilanciati e specificamente progettati per le esigenze del fuoristrada, come quelli offerti da produttori specializzati. La continua ricerca e l'esperienza sul campo contribuiscono a migliorare costantemente questi componenti essenziali.
