Il sistema di iniezione elettronica del carburante (EFI) nelle motociclette moderne, in particolare quelle ad alte prestazioni come le Yamaha, rappresenta un'evoluzione significativa rispetto ai tradizionali carburatori. Questo sistema è progettato per ottimizzare l'erogazione del carburante e migliorare le prestazioni del motore in un'ampia gamma di condizioni operative.
Dalla Carburazione all'Iniezione Elettronica: Un Salto Tecnologico

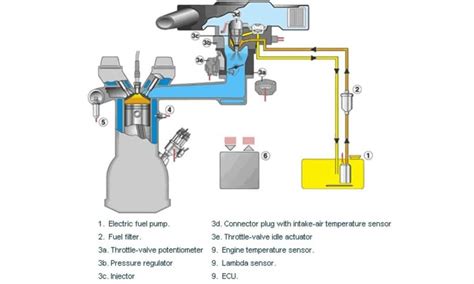

Con un carburatore, il carburante deve entrare nel tratto di aspirazione e fare affidamento sulla pressione di aspirazione per estrarre il carburante dalla vaschetta del galleggiante e mescolarlo con l'aria in entrata. Al contrario, l'iniezione elettronica di carburante non dipende dalla pressione di aspirazione; invece, utilizza una pompa del carburante che spruzza il carburante nel tratto di aspirazione in dosi misurate. Questo metodo offre un controllo molto più preciso sulla miscela aria/carburante.
La Sfidante "Powerband" e la Necessità di Precisione
Il problema principale per il sistema di iniezione del carburante di un motore da motocross, e più in generale per i motori ad alte prestazioni, è che deve funzionare su una gamma di giri molto ampia. Un iniettore di carburante in grado di erogare una miscela perfetta a 5000 giri/min può essere sovraccaricato per fare la stessa cosa a 13.000 giri/min. Le moto da cross moderne a iniezione di carburante presentano generalmente un ugello a singolo iniettore posizionato alla stessa distanza dalla camera di combustione di un vecchio carburatore. Tuttavia, esistono soluzioni innovative, come il sistema a doppio iniettore.
L'Innovazione dei Doppi Iniettori: Origini e Funzionamento
Sebbene le moderne moto da cross a iniezione di carburante abbiano quasi tutte un ugello a singolo iniettore, il concetto di doppi iniettori non è nuovo, essendo stato utilizzato per anni sulle moto da strada. Honda ha adottato questa idea per la prima volta con la sua CBR600RR del 2003. Il sistema a doppio iniettore è stato un concetto rivoluzionario nel mondo delle moto da cross quando Kawasaki lo ha introdotto con la sua KX250F.
Come Funzionano i Doppi Iniettori
Ad ogni ciclo di aspirazione, un motore aspira una boccata d'aria dal tratto di aspirazione, che può essere immaginato come una lunga colonna d'aria. A bassi regimi, il motore fa brevi "respiri" e utilizza solo una frazione di quella lunga colonna d'aria. In queste condizioni, un singolo ugello per iniettori di carburante deve essere posizionato vicino alla porta di aspirazione per erogare il carburante in modo efficiente. Ad alti regimi, tuttavia, quando il motore aspira l'intera lunga colonna d'aria, un iniettore secondario può sfruttare questa estesa colonna d'aria. L'erogazione di carburante con un ugello dell'iniettore più a monte della porta di aspirazione consente al carburante di atomizzarsi meglio mentre viene mescolato nella turbolenza naturale del tratto di aspirazione. A 11.000 giri/min, il motore inghiotte enormi colonne d'aria e l'iniezione del carburante a monte offre al gas una possibilità molto migliore di creare una miscela uniforme aria/carburante.
Come funziona il sistema carburante nei motori Diesel? (Common Rail)
L'Implementazione Kawasaki sulla KX250F
A partire dal 2012, Kawasaki ha equipaggiato la sua KX250F con due iniettori. Il secondo iniettore di Kawasaki si trova all'interno del condotto dell'aria. Entrambi gli iniettori Kawasaki hanno la stessa capacità di uscita. Nel sistema KX250F, solo il primo iniettore funziona fino a 7000 giri/min. A 7000 giri/min, l'iniettore a monte entra in funzione e aumenta gradualmente l'erogazione di carburante mentre il primo iniettore si assottiglia gradualmente. Quando la moto è completamente aperta, funziona solo l'iniettore a monte. Questo contrasta con le moto sportive ZX di Kawasaki, i cui iniettori a valle rimangono attivi anche ad alti regimi.
Programmazione della CPU e Tempistiche Cruciali
I doppi iniettori rendono la programmazione della Central Processing Unit (CPU) ancora più critica. I due iniettori devono fondersi perfettamente per ottimizzare l'erogazione del carburante. Alcune squadre di gara hanno tentato di utilizzare un iniettore secondario contemporaneamente a un iniettore a valle, ma senza successo. L'iniettore secondario deve entrare in azione solo quando il regime del motore è abbastanza alto da poterlo utilizzare in modo efficace.
Pressione del Carburante e Larghezza dell'Impulso
L'EFI sulle attuali moto da cross è un sistema a pressione costante che non varia la pressione del carburante. Esiste una cosa come "iniezione continua", in cui i tassi di pressione variano, ma questo va oltre lo scopo delle attuali CPU per motocross. La quantità di carburante erogata dagli attuali sistemi EFI per motocross dipende da quanto tempo l'iniettore rimane acceso, che si chiama "larghezza di impulso".
Il Ritardo Turbo e la Sinergia tra Iniettori
Esiste un certo intervallo di tempo tra il momento in cui la CPU invia il segnale per accendere l'iniettore e quando si accende effettivamente. Questo ritardo può essere di un millisecondo o più. Su un motore a iniettore singolo, gli ingegneri devono calcolare un ritardo medio e aumentare la larghezza degli impulsi di conseguenza per coprire tutte le casistiche. Con due iniettori che lavorano simultaneamente, il ritardo di raccolta può essere facilmente coperto dalla differenza tra il carburante che percorre una breve distanza e il carburante proveniente da più lontano, garantendo un'erogazione più reattiva e precisa.
Caratteristiche Generali degli Iniettori di Carburante
Gli iniettori di carburante, siano essi singoli o doppi, sono componenti fondamentali che devono aderire a standard rigorosi per garantire prestazioni ottimali. Le caratteristiche principali includono:
- Flusso conforme agli standard OE (Original Equipment): Questo assicura che l'iniettore fornisca la quantità di carburante prevista dal produttore per mantenere le specifiche originali del motore.
- Corrispondenza esatta di resistenza della bobina interna e portata del carburante: Gli iniettori di carburante sono testati al 100% per assicurare che corrispondano esattamente alla resistenza della bobina interna e alla portata del carburante degli iniettori di carburante OEM.
- Test di pressione/perdite e test di spruzzo/flusso: Questi test verificano l'integrità dell'iniettore e la qualità del suo getto di carburante, assicurando che non ci siano perdite e che lo spruzzo sia uniforme e ben atomizzato.
- Alta qualità, stabilità e durata: Gli iniettori sono progettati per resistere alle severe condizioni operative all'interno del motore, garantendo una lunga vita utile e prestazioni costanti nel tempo.
- Facilità di installazione: Sia che si tratti di parti di ricambio aftermarket o di componenti originali, la facilità di installazione è un fattore importante per la manutenzione e le riparazioni.
Codici Parte e Applicazioni Specifiche
Per le motociclette Yamaha, un esempio di codice parte per un iniettore di carburante è 2C0-13761-00-00. Per queste motociclette sono necessari 4 pezzi per motore. Alcuni modelli Yamaha che utilizzano iniettori con questo codice parte includono:
- MotoGP 2008-2022
- YZF-R1M (YZF61M) dal 2015 al 2019
- YZF-R1S (YZFR1S) dal 2016 al 2018
- YZF-R1 (YZFR1) dal 2015 al 2019
Anche Kawasaki utilizza iniettori specifici, con un codice parte come 49033-0034, compatibile con un iniettore con codice 297500-0640. Per Kawasaki, sono richiesti 4 iniettori per motocicletta. I modelli Kawasaki compatibili includono:
- VERSYS 1000 (KLZ1000) dal 2015 al 2018
- Z900RS SE dal 2022 al 2023 (Stati Uniti)
- Z900RS CAFE (ZR900E) dal 2019 al 2020
- Z900RS CAFE (Stati Uniti) (ZR900E) dal 2021 al 2023
- Z900RS (ZR900C) dal 2018 al 2023
- Z900 SE del 2022 (ZR900M)
- Z900 SE (Stati Uniti) dal 2022 al 2023 (ZR900M)
- Z900 (ZR900) dal 2017 al 2023
Questi dettagli sottolineano l'importanza della compatibilità e della specificità dei componenti per garantire il corretto funzionamento dei sistemi di iniezione.
