Il cuore pulsante della Fiat 500, nelle sue iconiche varianti D, F, L e R, risiede nel suo sistema di alimentazione. La gestione del carburante, affidata storicamente a carburatori di precisione come il Solex 28 o le varie serie Weber, rappresenta un elemento cruciale per mantenere in vita queste vetture storiche. La manutenzione corretta non riguarda solo la pulizia dei condotti, ma la comprensione profonda delle specifiche tecniche e della compatibilità dei componenti, essenziali per garantire un funzionamento ottimale del motore bicilindrico da 499cc e delle sue evoluzioni.
Analisi dei kit di revisione e compatibilità Solex e Weber
La revisione di un carburatore richiede una conoscenza precisa delle componenti interne. Per la Fiat 500 D, F, L e Sport, è fondamentale utilizzare kit che prevedano una valvola a spillo 1,25, componente che regola l'afflusso di carburante nella vaschetta. Allo stesso modo, per la compatibilità con Fiat 500, Fiat 126 e i carburatori Weber 28 IMB e 24 IMB, il kit standard deve includere un set completo di membrane e guarnizioni specifiche, garantendo che ogni punto di giunzione sia sigillato contro eventuali perdite di pressione o trafilaggi.
Quando si parla di Dell’Orto 28 FRG, applicabile su Fiat 500, 126 e Vespa 400, l'attenzione si sposta sul componente tecnico: include valvola a spillo 3487 con punta da 1,20. È vitale che il set di guarnizioni, O-ring e rondelle sia composto da materiali resistenti alle benzine moderne, le quali, a causa della loro composizione chimica, possono aggredire le mescole in gomma di vecchia produzione, portandole a un deterioramento precoce.
Evoluzione dei modelli: dal Weber 24 IMB al 30 DGF
L'evoluzione della Fiat 500 ha portato all'adozione di vari carburatori, ognuno con peculiarità tecniche distinte. Per la Fiat 500 R, equipaggiata con il carburatore Weber 24 IMB, il kit di revisione deve essere completo di perno farfalla e getti, elementi soggetti a usura meccanica che influenzano direttamente la risposta dell'acceleratore.

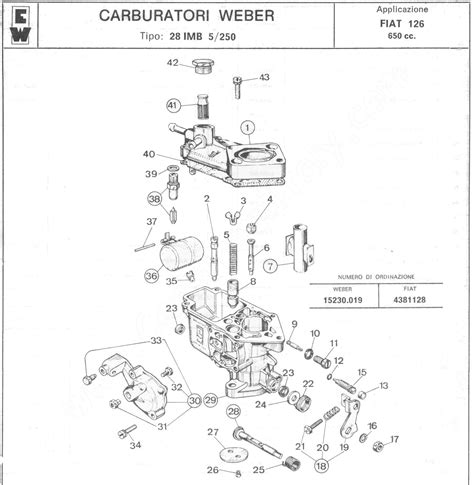

Diversamente, per i modelli Fiat 500 D, F e L che utilizzano il Weber 26 IMB, la nota tecnica di rilievo è l'inclusione del perno farfalla maggiorato Ø 6,5 mm, necessario per compensare le tolleranze di usura del corpo carburatore. Salendo di prestazioni, troviamo il Weber 28 IMB destinato a Fiat 500 R e Fiat 126, che richiede un kit revisione con membrana rossa e guarnizioni specifiche, oltre a una valvola a spillo misura 1,50 (codice 3458).
Per la Fiat 500 Giardiniera, il carburatore Weber 26 OC richiede un kit che includa guarnizioni, valvola a spillo e componenti di tenuta necessari, sempre con un occhio di riguardo alla qualità dei materiali resistenti alle benzine moderne. Le elaborazioni, come quelle per Abarth 850 TC, Fiat 1100 D o le versioni spinte Giannini, richiedono kit completi di guarnizioni, valvole a spillo e membrana pompa di ripresa, essenziali per gestire l'aumento di portata richiesto da motori elaborati.
Dinamiche di flusso e tarature avanzate
Spulciando tra le specifiche tecniche, emerge una considerazione importante per chi possiede una Fiat 500 L del '71 con motore da 499cc: a livello teorico aumentando il diametro del diffusore del carburatore migliori il rendimento del motore agli alti regimi, a scapito però dei bassi. Nella pratica il risultato dipenderà anche da come viene eseguita l'installazione: cambiare carburatore, a meno che il subentrante non sia specifico per il modello di motore che già si ha, impone sempre un qualche lavoro di regolazione per affinare il rendimento, se non proprio per rendere l'auto guidabile.
Riguardo alle differenze, io credo che si tratti di tarature diverse, anche se curiosando sul web ho notato anche differenze fisiche. Ad esempio, all'ingresso del carburatore, sopra al diffusore, ci sono una serie di fori radiali, tutt'attorno al condotto principale; in tutte le immagini che ho visto, ci sono semplicemente i fori, mentre sul mio ogni forellino è dotato di un tubettino tagliato a fetta di salame, in modo che l'apertura guardi totalmente verso l'alto, o verso l'entrata dell'aria. Questo dettaglio costruttivo è fondamentale per la nebulizzazione del carburante e per il corretto funzionamento del circuito del minimo.
Applicazioni su motorizzazioni moderne e derivate
Il salto tecnologico si nota passando al Weber 30 DGF 3-10 per Fiat 126 BIS, dove la valvola a spillo misura 1,50 (371M) diventa lo standard. Questo carburatore, così come il Weber 30 DGF montato su Panda 30 e Cinquecento 700, impone l'uso di kit che comprendano set completi di guarnizioni, valvole a spillo e membrana pompa di ripresa.
🔧 Motore 650 cc Fiat 126 - Revisione Carburatore Weber 28 IMB - Inizio Restauro 🔩
Per motorizzazioni più recenti o di derivazione, come Panda 45, Panda 45 Super, Panda 750, Uno 45 e Fiat 127, i dati tecnici confermano l'uso di valvole a spillo da 1,50, con kit che includono membrane, guarnizioni e spillo. Infine, per il Weber 32 IBA, specifico per Fiat 127, Seat 127 Fura e Autobianchi A112 903cc, il kit revisione deve garantire la presenza di guarnizioni in Flexoid, valvola a spillo, membrana e minuterie, per assicurare che la tenuta pneumatica del carburatore sia perfetta in ogni condizione di carico.
L'attenzione ai dettagli, come la presenza di guarnizioni in Flexoid o membrane specifiche per la pompa di ripresa, non è un vezzo, ma una necessità tecnica per mantenere il bilanciamento stechiometrico del motore. Ogni componente, anche la più piccola rondella, gioca un ruolo nel complesso equilibrio che permette al motore della 500 di girare fluido e costante, mantenendo fede alla sua ingegneria originale pur adattandosi ai carburanti del presente.
