Ottimizzazione dell'Impianto Audio nella Volkswagen Passat: Una Guida Approfondita

Le moderne autovetture Volkswagen, inclusa la Passat, sono spesso equipaggiate con sistemi multimediali avanzati, perfettamente integrati con i comandi al volante. Tuttavia, per gli appassionati di audio, l'impianto di serie può rappresentare un punto di partenza per ulteriori miglioramenti. Il mondo Volkswagen è molto frequentato dagli appassionati di car audio, e la strada del miglioramento dell'impianto originale è stata ampiamente percorsa da molti, offrendo una vasta gamma di esperienze e soluzioni.

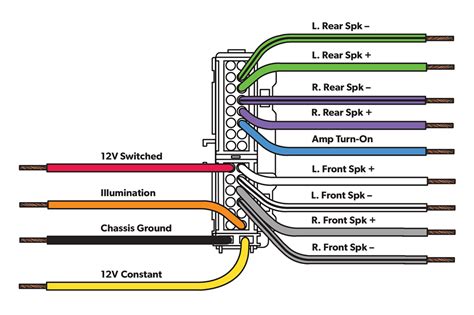

La Sfida del Cablaggio e l'Integrazione dei Connettori Originali

Una delle sfide principali nell'aggiornamento dell'impianto audio, specialmente quando si tratta di sostituire gli altoparlanti nelle portiere, riguarda il passaggio dei cavi. Molti desiderano un lavoro pulito e integrato, che spesso implica l'utilizzo dei connettori originali presenti tra il telaio e le portiere. Tuttavia, un ostacolo comune è la difficoltà di ottenere i PIN specifici per questi connettori direttamente dalla Volkswagen.

L'idea di utilizzare i connettori originali è comprensibile, poiché garantisce un'estetica impeccabile e una maggiore affidabilità. Se l'obiettivo è montare un solo woofer nella portiera e la potenza richiesta non supera i 50/100 W, è possibile intercettare il cablaggio originale e utilizzarlo. Questo approccio è generalmente fattibile per potenze moderate e configurazioni semplici.

Tuttavia, se si intende passare cavi per altri altoparlanti, come una coppia di medi o tweeter da posizionare nei triangoli dello specchio, la situazione si complica. In questi casi, il cablaggio originale potrebbe non essere sufficiente o adeguato per la sezione dei cavi necessari per un impianto più potente.

Soluzioni per il Passaggio dei Cavi nelle Portiere

Esistono diverse strategie per affrontare il passaggio dei cavi nelle portiere, ognuna con i suoi pro e i suoi contro:

1. Utilizzo dei PIN Originali (Con Ricerca e Attrezzatura Specifica):Nonostante la difficoltà nel reperire i PIN in concessionaria, una ricerca approfondita online (googolando un po') può spesso portare alla scoperta dei codici o delle specifiche necessarie. Per un lavoro di qualità che preveda l'inserimento di nuovi PIN nei connettori originali, sono necessari alcuni strumenti e accortezze:

• Crimpatrice adatta: Le crimpatrici sono di mille tipi, e trovare quella giusta per i PIN specifici è fondamentale per garantire un collegamento solido e duraturo.
• Sezione dei cavi: I connettori originali potrebbero non ospitare agevolmente cavi di grossa sezione. Il tentativo di forzare cavi troppo spessi può causare falsi contatti, con il rischio di danneggiare seriamente gli amplificatori.
• Ricambi originali: Come specificato, il ricambio originale Volkswagen può includere connettore maschio e femmina con guarnizione e cavo da 2,5mmq già crimpato, con una lunghezza di 60cm. Per ogni porta, sarebbero necessari due connettori maschi e due femmine. Tuttavia, i tempi di consegna per questi ricambi possono essere lunghi, un fattore da considerare se si hanno scadenze per l'installazione.

2. Passaggio a Lato del Connettore o Foratura:Un'alternativa, suggerita da alcuni esperti per evitare i problemi legati alla sezione dei cavi e alla ricerca dei PIN, è quella di passare i cavi a lato del connettore esistente o di praticare un foro in una parte libera sia del connettore maschio che femmina. Questa soluzione, sebbene meno "pulita" rispetto all'utilizzo dei connettori originali, offre maggiore flessibilità nella scelta della sezione dei cavi e riduce il rischio di falsi contatti. È fondamentale eseguire questa operazione con precisione per non compromettere l'integrità del cablaggio esistente e la tenuta stagna della portiera.

Scelta degli Altoparlanti: Kit Focal ISU 200 come Esempio

Quando si decide di migliorare l'audio, la scelta degli altoparlanti è cruciale. Un esempio di kit popolare per un upgrade è il Focal ISU 200.

Focal ISU 200: Caratteristiche e VantaggiIl Focal ISU 200 è un kit a due vie con woofer da 20 cm, progettato per una facile installazione e un notevole miglioramento rispetto agli altoparlanti originali. Fa parte della nuova Serie Universal di Focal e presenta diverse innovazioni tecniche:

• Tweeter a cupola invertita: Dotato di un tweeter a cupola invertita in alluminio e magnesio, offre una riproduzione degli acuti estremamente dettagliata. Il kit include due tipi di supporto per un'integrazione versatile.
• Design compatto: Con una profondità di montaggio ridotta (63.5 mm, escluse le griglie), si adatta facilmente a molti spazi, compresi quelli stretti delle portiere della Passat.
• Elevata sensibilità: Grazie all'alta sensibilità, alla dinamica e alla neutralità dei suoni, il Focal ISU 200 garantisce un significativo miglioramento dell'esperienza d'ascolto.
• Potenza: Ha una potenza massima di 160W e una potenza nominale (Nom. power) che lo rende compatibile con vari amplificatori.
• Diametro: Il diametro del woofer è di 200 mm, mentre la bobina voce è di 1 pollice (25 mm).

Questo tipo di kit è ideale per chi cerca un suono più definito e potente senza dover ricorrere a modifiche estetiche troppo invasive.

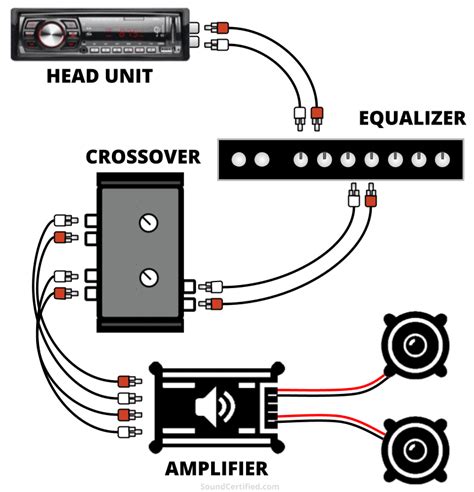

Considerazioni sull'Amplificazione e il Crossover

L'aggiunta di nuovi altoparlanti spesso richiede un'adeguata amplificazione per sfruttarne appieno il potenziale. Se non si dispone di un processore di segnale digitale (DSP) e si utilizzano amplificatori di recupero con una sorgente di serie, è importante considerare alcuni aspetti:

1. Adattatore High-Level/RCA Attivo:Molto probabilmente sarà necessario un adattatore high-level/RCA attivo, che converta il segnale di alto livello proveniente dall'autoradio di serie in un segnale di basso livello adatto agli ingressi RCA degli amplificatori. Questo adattatore dovrebbe avere anche un'uscita remote per l'accensione automatica degli amplificatori, poiché la maggior parte degli amplificatori non dotati di ingresso high-level non si accendono automaticamente con il segnale audio.

2. Gestione del Crossover (Frequenze di Taglio):

• Posizionamento dei woofer: La posizione dei woofer nelle portiere della Passat (e in molte altre auto) potrebbe non favorire una risposta lineare e un'estensione adeguata verso le alte frequenze. È consigliabile tagliare i tweeter a frequenze relativamente basse, ad esempio tra i 2000 e i 2500 Hz, se le loro specifiche (come i tweeter Morel menzionati) lo permettono. La frequenza di taglio minima per un tweeter su un filtro di secondo ordine dovrebbe solitamente essere il doppio della sua frequenza di risonanza (2*FS).
• Bi-amplificazione e Crossover interno: Alcuni amplificatori, come l'Audison LRX4 (se il modello è quello trovato in Internet), possono avere un'uscita pre soggetta a crossover, ma solo passa alto o bypass. Il crossover interno potrebbe permettere la bi-amplificazione di un sistema a due vie, oltre che del classico fronte + sub, con tagli tra 40 Hz e 5 KHz.
• Collegamento in cascata per subwoofer: Se si intende montare un subwoofer e sfruttare il crossover interno dell'amplificatore principale per il fronte anteriore (a due vie), l'amplificatore del subwoofer dovrebbe essere collegato in cascata a un altro amplificatore che permetta un filtro passa alto sul pre-out. Questo è fondamentale per evitare che le basse frequenze vengano inviate anche al woofer del fronte anteriore, che deve essere alleggerito dal carico delle frequenze più basse per lavorare in modo ottimale.

Ulteriori Dettagli e Accorgimenti

• Tweeter della Golf: I tweeter della Golf sono spesso termosaldati al montante, il che può richiedere la creazione di supporti personalizzati per l'installazione di tweeter aftermarket, sebbene sia possibile trovare soluzioni per l'integrazione.
• Isolamento acustico: Prima di cablare, è fondamentale considerare l'isolamento acustico dell'auto. L'isolamento delle portiere e di altre parti dell'abitacolo è cruciale per massimizzare le prestazioni dei nuovi altoparlanti, riducendo le vibrazioni indesiderate e migliorando la risposta dei bassi.
• Evitare falsi contatti: Pericoli come i falsi contatti, specialmente con cavi di grossa sezione o crimpature non perfette, possono causare gravi danni agli amplificatori. La cautela e la qualità del lavoro sono essenziali.

L'aggiornamento dell'impianto audio di una Passat può essere un progetto gratificante, ma richiede pianificazione, ricerca e attenzione ai dettagli. La pazienza nel reperire i componenti giusti e l'esecuzione accurata dei passaggi di installazione sono la chiave per ottenere un suono di alta qualità e una completa soddisfazione.
