Guida Completa all'Acquisto e alla Compatibilità di Cavi ISO per Autoradio Android

Negli ultimi anni, il settore automobilistico ha assistito a una profonda trasformazione, spinta dall'integrazione di tecnologie sempre più avanzate, in particolare negli interni dei veicoli. L'adozione di schermi per il sistema di infotainment, sempre più grandi e sofisticati, ha ridefinito l'esperienza di guida, rendendo le vetture moderne dei veri e propri centri multimediali. Questo progresso ha favorito la diffusione del "retrofit", ovvero l'installazione di tecnologie moderne su veicoli meno recenti che ne sono sprovvisti. In questo contesto, l'installazione di autoradio Android con display, che generalmente partono dai 7 pollici e possono superare i 13 pollici, è diventata estremamente popolare. L'obiettivo è chiaro: rendere le auto più moderne e al passo con i tempi. In questo modo, anche vetture di qualche anno fa possono essere aggiornate e trasformarsi, dotandosi di sistemi multimediali completi con navigazione GPS, streaming musicale, gestione delle chiamate e integrazione con lo smartphone tramite tecnologie come Apple CarPlay e Android Auto.

Tuttavia, per ottenere un risultato davvero soddisfacente, nella maggior parte dei casi ci si affida a tecnici specializzati, il che comporta un esborso economico non indifferente. Eppure, si tratta di operazioni che, con un po' di conoscenze e manualità, è possibile eseguire in autonomia. È fondamentale, però, sottolineare che non basta collegare semplicemente qualche cavo; è imprescindibile scegliere correttamente ogni componente per evitare problemi di compatibilità e assicurare il corretto funzionamento dell'intero sistema.

1. La Scelta dell'Autoradio Android Giusta

La scelta dell'autoradio rappresenta il punto di partenza fondamentale per un retrofit di successo. In questa guida, prenderemo in considerazione l'installazione di un'autoradio Android "universale", ovvero compatibile con qualsiasi veicolo. È opportuno notare, tuttavia, che esistono anche autoradio già sviluppate e pensate specificamente per ogni singolo modello di auto. Queste soluzioni su misura risultano generalmente più semplici da installare e garantiscono un'integrazione estetica e funzionale decisamente migliore con la plancia originale del veicolo.

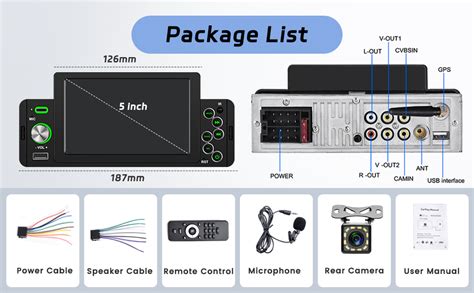

Uno degli aspetti più importanti da valutare in fase di acquisto è il formato DIN, che si divide in due varianti principali: 1 DIN o 2 DIN. Le autoradio 1 DIN presentano dimensioni standard di circa 18 x 5 cm. Sono tipicamente presenti su auto più datate e offrono uno spazio limitato all'interno del vano radio. Rappresentano la scelta obbligata se il vano della plancia è stretto e non consente soluzioni più grandi. Questo, tuttavia, non significa che non sarà possibile avere un'autoradio con schermo ampio, anche se bisogna tenere conto che in questi casi il display "uscirà" fuori dalla plancia, una soluzione che potrebbe non essere gradita a tutti dal punto di vista estetico.

Le autoradio 2 DIN, invece, misurano circa 18 x 10 cm e offrono la possibilità di installare autoradio con display più ampi, solitamente a partire da 7 pollici. Queste soluzioni sono in grado di integrarsi perfettamente nella plancia originale dell'auto, per chi desidera un'esperienza simile a quella delle auto moderne, con un aspetto pulito e integrato.

Oltre al formato fisico, è di fondamentale importanza considerare le specifiche tecniche dell'autoradio Android. Anche se spesso non si tengono in considerazione, queste autoradio hanno solitamente specifiche differenti in base al posizionamento di prezzo sul mercato. Elementi come la quantità di RAM, il processore, la memoria interna, la versione di Android e la risoluzione del display possono influenzare notevolmente le prestazioni complessive del sistema, la sua fluidità e la capacità di gestire applicazioni più esigenti. Un'autoradio con specifiche più elevate garantirà una maggiore reattività, un'esperienza utente più fluida e una maggiore longevità in termini di compatibilità con futuri aggiornamenti software e applicazioni. È consigliabile quindi non limitarsi al solo aspetto estetico o al formato, ma approfondire anche le caratteristiche hardware per assicurarsi un investimento duraturo e performante.

2. La Scelta della Mascherina (Frame) Più Adatta

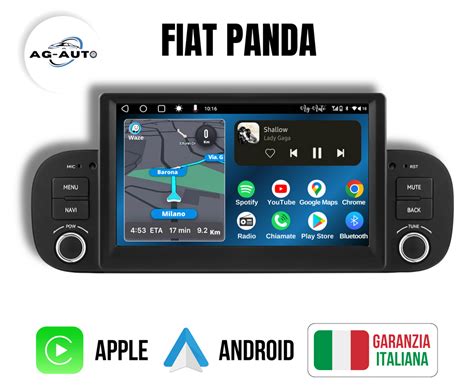

Una volta individuata l'autoradio giusta, un passo cruciale per un'installazione impeccabile è dotarsi di una mascherina, o frame, adatta per il proprio veicolo. Questo elemento è fondamentale per ottenere un risultato non solo pulito e professionale dal punto di vista estetico, ma anche funzionale, poiché serve a fissare correttamente l’autoradio Android nella plancia del veicolo, garantendone la stabilità e l'integrazione.

Ogni automobile presenta una plancia con forme e design unici. Alcune sono perfettamente rettangolari, altre invece presentano curve, inclinazioni o altri elementi integrati, come pulsanti per l'attivazione di determinate funzioni (ad esempio le quattro frecce, i controlli del climatizzatore o altri comandi specifici del veicolo). La mascherina ha il compito di colmare lo spazio tra l'autoradio universale e la plancia originale, adattandosi perfettamente alle geometrie interne dell'abitacolo.

Per scegliere la mascherina corretta, il metodo più semplice ed efficace è effettuare una ricerca online utilizzando parole chiave precise. Si dovranno cercare termini come "mascherina autoradio" seguiti da marca, modello e anno dell’auto. Ad esempio, "mascherina autoradio Fiat 500 2010" o "frame radio Volkswagen Golf 7". Le cornici specifiche sono progettate con estrema cura per replicare l’estetica originale dell’auto, spesso realizzate con materiali e finiture che si abbinano perfettamente a quelli della plancia originale. Questo garantisce che l'autoradio si integri in modo armonioso con l'ambiente interno del veicolo, conferendogli un aspetto come se fosse stata installata in fabbrica.

È importante non sottovalutare questo componente, poiché una mascherina errata o di scarsa qualità può compromettere non solo l'estetica generale dell'installazione, lasciando spazi vuoti o disallineamenti, ma anche la stabilità fisica dell'autoradio stessa, portando a vibrazioni o movimenti indesiderati durante la guida. Una mascherina ben scelta è sinonimo di attenzione ai dettagli e di un risultato finale che valorizza l'investimento fatto nell'autoradio Android.

3. La Scelta del Cablaggio Adatto al Proprio Veicolo

Il cablaggio rappresenta la parte più tecnica dell’installazione e, allo stesso tempo, è un elemento fondamentale e critico, in quanto determina il corretto funzionamento dell’intero sistema. Tutte le autoradio Android, pur essendo "universali" nel loro formato, utilizzano connettori standard ISO per le connessioni principali. Tuttavia, le auto, soprattutto quelle più recenti, utilizzano dei cablaggi proprietari, ovvero sistemi di connessione specifici del costruttore, che integrano al loro interno una moltitudine di segnali e funzioni essenziali.

Questi cablaggi proprietari gestiscono l'alimentazione (positivo e negativo), l'accensione sotto chiave (un aspetto cruciale per evitare che la radio rimanga accesa anche quando l'auto è spenta, prevenendo il consumo della batteria e garantendo la sicurezza), il collegamento degli altoparlanti, l'eventuale retrocamera di parcheggio OEM (Original Equipment Manufacturer), i comandi al volante e molte altre funzionalità specifiche del veicolo. Inoltre, insieme al cavo di alimentazione principale, verranno forniti altri adattatori indispensabili per utilizzare il cavo antenna originale dell'auto ed eventuali altre porte disponibili nel veicolo, come prese USB o AUX, assicurando così la piena compatibilità e il mantenimento delle funzionalità preesistenti.

Per questo motivo, è di importanza critica l'utilizzo di un cablaggio con adattatori specifici. Questi adattatori sono progettati per interfacciarsi perfettamente tra il cablaggio proprietario dell'auto e i connettori standard ISO dell'autoradio Android. L'adozione di tali soluzioni evita categoricamente di dover tagliare o modificare i fili originali del veicolo, preservando l'integrità dell'impianto elettrico e consentendo, se necessario, di ripristinare facilmente la configurazione iniziale dell'auto. Questa reversibilità è un vantaggio significativo, soprattutto per chi desidera vendere il veicolo in futuro o semplicemente tornare alla configurazione di fabbrica.

Nei veicoli più moderni, inoltre, entra in gioco il sistema CAN-BUS (Controller Area Network bus), una rete di comunicazione digitale che consente lo scambio di dati tra le varie centraline elettroniche dell’auto. Il CAN-BUS gestisce un'ampia gamma di informazioni, dai sensori di parcheggio ai comandi al volante, dalle informazioni sul veicolo visualizzate sul cruscotto (come la temperatura esterna, il livello del carburante, le anomalie motore) fino alla gestione delle portiere aperte o chiuse. In questi casi, è assolutamente necessario dotarsi anche di un modulo CAN-BUS dedicato. Questo modulo funge da "traduttore" tra il sistema dell'auto e l'autoradio Android, permettendo di mantenere funzionalità essenziali come i comandi al volante, i sensori di parcheggio e, in molti casi, di visualizzare tutte le informazioni del veicolo sul display dell'autoradio, migliorando notevolmente l'esperienza utente e la sicurezza.

Prima di procedere con l'acquisto, dunque, è di vitale importanza verificare sempre la compatibilità tra il cablaggio e l'auto. Consigliamo vivamente di scegliere il cablaggio corretto basandosi su marca, modello e anno di costruzione del veicolo. Ad esempio, la ricerca dovrà essere specifica come "cablaggio autoradio Fiat 500 2010" o "adattatore ISO Volkswagen Golf 6 CAN-BUS". Questa precisione garantisce che tutti i segnali vengano trasferiti correttamente e che tutte le funzionalità originali del veicolo, così come quelle della nuova autoradio, possano operare senza intoppi, assicurando un'installazione sicura, funzionale e duratura.

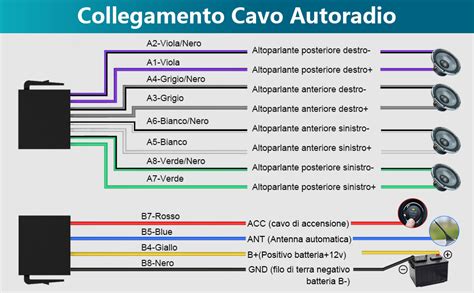

Codifica Colori del Cablaggio Universale Femmina (Connettore ISO)

Comprendere la codifica dei colori dei cavi è fondamentale per chiunque si avventuri nell'installazione di un'autoradio, anche con l'ausilio di adattatori specifici. Questo schema universale, basato sullo standard ISO, garantisce una certa uniformità tra i diversi produttori, facilitando il collegamento.

Lato Alimentazione:

• NERO: Questo cavo rappresenta la massa o il negativo. Deve essere collegato al telaio dell'auto, che funge da punto di riferimento elettrico per tutto il sistema. Una connessione a massa solida è cruciale per prevenire rumori indesiderati e garantire il corretto funzionamento.
• ROSSO: La funzione di questo cavo è il controllo dell'accensione in remoto. Nelle auto predisposte, è possibile l'accensione dell'autoradio in contemporanea all'avviamento del motore, garantendo che l'autoradio si attivi e si spenga con il veicolo. Nelle auto non predisposte o più datate, questo cavo va collegato al POSITIVO 12 volt "sotto chiave", ovvero un punto che riceve alimentazione solo quando il quadro è acceso. Questo impedisce che l'autoradio resti accesa a motore spento, scaricando la batteria.
• GIALLO: Questo cavo va sempre collegato al POSITIVO 12 volt costante, ovvero un punto che riceve alimentazione continuamente, anche a motore spento. Il punto da cui preleverete la tensione dovrà essere in grado di fornire circa 10 ampere per assicurare una corretta alimentazione. È altresì importante che il punto di collegamento sia sempre sotto tensione, poiché il cavo GIALLO mantiene le "memorie" dell'autoradio, come le stazioni radio preimpostate, le impostazioni audio e l'ultimo brano riprodotto. Senza questa alimentazione costante, ogni volta che si spegne l'auto, l'autoradio perderebbe tutte le sue configurazioni.
• BLU: Questo è il cavo destinato a comandare l'accensione di elettroniche supplementari, come amplificatori esterni, antenne elettriche motorizzate o subwoofer attivi, in contemporanea all'accensione dell'autoradio. Fornisce una tensione a 12 volt ma con una corrente solitamente scarsa, sufficiente solo per attivare il relè di queste periferiche, non per alimentarle direttamente. N.B.: in alcuni modelli d'autoradio, il cavo BLU serve esclusivamente ad azionare l'antenna elettrica. Per l'accensione di amplificatori e quant'altro necessario, si potrebbe trovare un altro cavo (spesso di colore blu-bianco) non sullo spinotto ISO ma direttamente nel corpo radio.
• ARANCIONE: Questo cavo, se presente e supportato dall'autoradio, va collegato in maniera che riceva i 12 volt nel momento in cui si accendono le luci di posizione dell'auto. Serve ad illuminare il frontalino dell'autoradio, regolando spesso l'intensità della retroilluminazione in base all'accensione delle luci del veicolo, anche quando l'autoradio è spenta. È necessario che l'autoradio sia predisposta per questa funzionalità.

Lato Connessione Altoparlanti:

Per la connessione degli altoparlanti, ogni coppia di cavi è dedicata a un canale specifico (anteriore sinistro, anteriore destro, posteriore sinistro, posteriore destro) e si distingue per colore e per la presenza di una striscia nera per indicare il negativo.

• BIANCO e BIANCO-NERO: Rispettivamente positivo e negativo del canale sinistro anteriore.
• GRIGIO e GRIGIO-NERO: Rispettivamente positivo e negativo del canale destro anteriore.
• VERDE e VERDE-NERO: Rispettivamente positivo e negativo del canale sinistro posteriore.
• VIOLA e VIOLA-NERO: Rispettivamente positivo e negativo del canale destro posteriore.

È fondamentale collegare correttamente i cavi positivo e negativo di ciascun altoparlante per evitare problemi di fase, che potrebbero compromettere la qualità del suono e la spazialità dell'audio.

4. L'Installazione dell'Autoradio: Guida Passo-Passo

Una volta raccolti tutti i componenti necessari (l'autoradio Android, la mascherina specifica e il cablaggio adattatore con eventuale modulo CAN-BUS), si può finalmente passare all’installazione vera e propria. Sebbene non sia un’operazione estremamente complessa, richiede precisione, attenzione ai dettagli e un approccio metodico per garantire un risultato sicuro e funzionale.

Fase 1: Preparazione e Sicurezza

Il primissimo passo, e forse il più cruciale per la sicurezza, è scollegare la batteria dell’auto. Questo passaggio è indispensabile per evitare qualsiasi rischio elettrico, cortocircuiti accidentali o danni ai componenti elettronici del veicolo e dell'autoradio. Generalmente, è sufficiente scollegare il polo negativo della batteria.

Fase 2: Rimozione dell'Autoradio Originale

Successivamente, si procede alla rimozione dell’autoradio originale. Questa operazione può variare significativamente a seconda del modello dell'auto e del tipo di autoradio di serie.

• Per autoradio con slot di estrazione: in alcuni casi, basta utilizzare delle chiavi di estrazione specifiche (spesso fornite con l'autoradio originale o acquistabili separatamente) da inserire nei quattro angoli dell'autoradio. Esercitando una leggera pressione e, successivamente, tirando delicatamente (senza esercitare troppa forza) per non danneggiare i meccanismi o la plancia, l'autoradio dovrebbe sfilarsi dal vano.
• Per autoradio integrate nella plancia: in altri casi, è necessario smontare parte della plancia o del cruscotto circostante l'autoradio. In questa situazione, è consigliabile utilizzare delle leve di plastica adatte (spesso disponibili in kit per la rimozione di interni auto). L'uso di attrezzi in metallo o cacciaviti senza protezione potrebbe infatti graffiare o danneggiare irreparabilmente le plastiche del cruscotto. È utile consultare il manuale d'officina della propria auto o cercare video tutorial specifici per il proprio modello, in quanto le procedure di smontaggio possono essere piuttosto articolate.

Una volta liberato il vano e rimossa l'autoradio originale, si scollegano tutti i cavi che erano precedentemente connessi ad essa. È consigliabile fotografare i collegamenti prima di scollegarli, per avere un riferimento in caso di dubbi.

Fase 3: Collegamento del Nuovo Cablaggio

Fatto questo, si procede al collegamento del nuovo cablaggio acquistato in precedenza (l'adattatore specifico per il veicolo). Questo cablaggio si interfaccerà tra l'impianto elettrico originale dell'auto e la nuova autoradio.

• Adattatore principale: si inserisce l’adattatore tra l'impianto auto e l'autoradio Android. Questo è il connettore principale che gestisce alimentazione, accensione e altoparlanti.
• Adattatori aggiuntivi: si collegano poi l'adattatore dell'antenna radio (spesso con un connettore diverso dallo standard ISO, come il FAKRA), e gli adattatori per eventuali altre porte come USB o AUX, se presenti nel cablaggio specifico del veicolo.

A questo punto, si prende la nuova autoradio Android e si collegano tutti i cablaggi inclusi nella confezione di vendita. Questi includono solitamente:

• Cavi principali: inserendo il plug direttamente sul retro dell'autoradio. Il collegamento è generalmente semplice, basta fare attenzione al numero di PIN presenti in ciascuno di essi per assicurare che si inseriscano correttamente nei rispettivi alloggiamenti.
• Cavo RCA: se si desidera collegare un amplificatore esterno, un subwoofer o altre periferiche audio.
• Cavo dell'antenna GPS: questo è l'unico cavo che solitamente si avvita, garantendo una connessione sicura per la ricezione del segnale satellitare.
• Cavi USB: per le porte USB posteriori dell'autoradio, utili per chiavette USB, dongle 4G, o per estendere le porte USB nel vano portaoggetti o in altre posizioni.
• Cavo retrocamera: se si prevede l'installazione di una retrocamera di parcheggio.

Se si desidera installare anche un microfono esterno (spesso consigliato per migliorare la qualità delle chiamate vivavoce), basterà collegare il jack audio del microfono all'interno del jack presente nel cavo RCA o in un'apposita presa sul retro dell'autoradio. Per finire, si procede al fissaggio dell'antenna del GPS all'interno del vano dell'autoradio, evitando punti che possano interferire con il montaggio della nuova autoradio e cercando una posizione che garantisca una buona ricezione del segnale (spesso è sufficiente posizionarla sopra l'autoradio o in un punto nascosto della plancia).

Fase 4: La Prova di Accensione e Configurazione Iniziale

Prima di completare l'installazione definitiva dell’autoradio e richiudere il tutto, è assolutamente fondamentale effettuare una prova di accensione.

• Ricollegare la batteria: dopo aver collegato tutti i cavi, si ricollega il polo negativo della batteria dell'auto.
• Accendere il quadro: si accende il quadro strumenti del veicolo (non è necessario mettere in moto il veicolo, basta girare la chiave nella posizione "ACC" o premere il pulsante di accensione senza avviare il motore).
• Verificare il funzionamento: una volta avviata l'autoradio Android, si verifica il corretto funzionamento di tutte le funzioni principali: la ricezione delle stazioni radio, il funzionamento dei comandi al volante (se collegati tramite CAN-BUS), l'audio dagli altoparlanti, la navigazione GPS, la connettività Bluetooth, le porte USB, ecc.

Se durante questa fase di test riscontrate che non è ancora possibile utilizzare i comandi al volante o visualizzare le informazioni dell'auto (come sensori di parcheggio, informazioni sul climatizzatore o sullo stato delle portiere), è molto probabile che sia necessario configurare correttamente il modulo CAN-BUS dell'auto. Questo è un passaggio comune nelle installazioni su veicoli moderni.

• Accesso alle impostazioni di fabbrica: Accedendo alle impostazioni dell'autoradio Android, si dovrà cercare e pigiare sulla voce "Factory mode" (o "impostazioni di fabbrica" o "Developer options", a seconda del firmware).
• Inserimento password: Verrà richiesta una password di accesso. Le password più comuni sono 0000, 8888 o 1234. In alcuni casi, la password specifica per l'accesso alle impostazioni di fabbrica è riportata nel manuale di installazione dell'autoradio presente nella confezione di vendita o sulla scatola stessa.
• Configurazione CAN-BUS: All'interno della sezione delle impostazioni di fabbrica, si procederà alla selezione della voce "Can Type" (o simili, come "CANBUS Settings", "Vehicle Settings"). Da qui, si dovrà selezionare il modello specifico del modulo CAN-BUS acquistato (ad esempio, "Simple Soft", "Raise", "Hi-World", "XP"), la marca e il modello dell'auto (ad esempio, "Fiat 500", "Volkswagen Golf") e l'anno di produzione. Una volta effettuate le selezioni, è fondamentale premere sul pulsante "Apply" o "Save" per confermare la configurazione e riavviare l'autoradio. Dopo il riavvio, tutte le funzionalità gestite dal CAN-BUS dovrebbero essere attive.

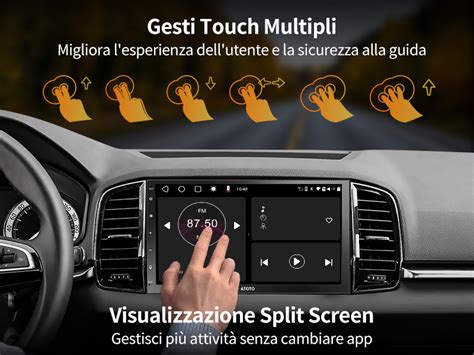

Fase 5: Montaggio Definitivo

Una volta verificato che tutto funzioni correttamente e che il CAN-BUS sia stato configurato, si può procedere con il montaggio definitivo. Si inserisce l’autoradio nell'apposito vano, facendola scorrere delicatamente fino a quando non si incastra o non si aggancia ai meccanismi di fissaggio. Infine, si applica la mascherina acquistata in precedenza, assicurandosi che si incastri perfettamente con la plancia dell'auto e con l'autoradio, garantendo un aspetto finale pulito e integrato. È importante assicurarsi che non ci siano cavi intrappolati o schiacciati che possano causare problemi nel tempo.

Questo approccio metodico e attento, che parte dalla scelta accurata dei componenti e prosegue con una fase di test e configurazione, garantisce che l'installazione dell'autoradio Android avvenga in modo sicuro ed efficiente, trasformando il veicolo con una tecnologia moderna e funzionale.
