Il mondo dell'audio è costellato di connessioni e standard, spesso generando confusione tra gli utenti. Tra le opzioni più diffuse per la trasmissione del segnale audio, spiccano i cavi ottici e i cavi AUX (o Jack 3.5mm). Sebbene entrambi abbiano lo scopo di trasportare l'audio, le loro tecnologie, ambiti di applicazione e caratteristiche differiscono notevolmente. Comprendere le peculiarità di ciascuno è fondamentale per scegliere la soluzione più adatta alle proprie esigenze, che si tratti di un impianto home theater, di un sistema Hi-Fi stereo o di una semplice connessione tra dispositivi portatili.
Il Cavo Ottico Digitale: Tecnologia e Applicazioni
Il cavo ottico, spesso definito anche fibra ottica, rappresenta una soluzione all'avanguardia per la trasmissione di dati, in particolare audio e video digitali. A differenza della maggior parte dei cavi tradizionali che utilizzano impulsi elettrici, il cavo ottico sfrutta la luce come vettore per le informazioni. Questa caratteristica intrinseca conferisce al cavo ottico una serie di vantaggi distintivi, rendendolo ideale per specifici scenari di utilizzo.
Principi di Funzionamento della Fibra Ottica
La struttura di un cavo ottico è intrinsecamente legata al suo principio di funzionamento. Il conduttore principale è generalmente costituito da vetro o plastica con eccellenti proprietà ottiche. All'interno di queste fibre dielettriche, le informazioni vengono trasmesse ad alta velocità sotto forma di un'onda luminosa complessa, o fascio di luce. La trasmissione dei dati avviene mediante un'onda luminosa modulata, anziché una corrente elettrica. Questo meccanismo fa sì che la trasmissione non sia disturbata da fattori esterni.
La fibra ottica planare, ad esempio, è composta da tre strati, con lo strato intermedio che presenta il maggiore indice di rifrazione. La luce viene "intrappolata" al suo interno grazie al fenomeno della riflessione interna totale, consentendo una propagazione efficiente. Il cavo ottico a strisce permette la propagazione del fascio di luce in due direzioni, mentre la fibra ottica a struttura fibrosa presenta un nucleo composto da numerose fibre indipendenti. Le fibre ottiche in vetro si rivelano le più efficaci in termini di funzionamento, garantendo una trasmissione dei dati ad alta velocità e su lunghe distanze.
Vantaggi dei Cavi Ottici
L'impiego di cavi ottici assicura una serie di benefici che li distinguono dalle controparti elettriche:
- Immunità alle Interferenze: Uno dei vantaggi più significativi è l'immunità totale dei segnali trasmessi alle distorsioni causate dalle condizioni atmosferiche e dall'interazione con apparecchiature elettriche adiacenti. Queste ultime sono spesso fonti di interferenze elettromagnetiche (EMI) che possono degradare la qualità del segnale nei cavi tradizionali.
- Bassa Attenuazione: I cavi ottici presentano una bassa attenuazione della trasmissione, il che significa che il segnale mantiene la sua integrità anche su lunghe distanze. A differenza dei cavi che sfruttano segnali elettrici, dove la qualità del trasferimento dati diminuisce all'aumentare della lunghezza, un cavo ottico efficiente mantiene inalterate le proprietà del segnale. Sebbene la Toshiba, ideatrice dello standard TOSLINK, suggerisca una lunghezza massima di 10 metri per prestazioni ottimali, la tecnologia assicura intrinsecamente una qualità costante indipendentemente dalla distanza.
- Isolamento Elettrico: La trasmissione della luce consente di ottenere un segnale più pulito rispetto alle connessioni elettriche, eliminando le correnti parassite e offrendo un isolamento elettrico completo tra i dispositivi collegati. Ciò è particolarmente utile quando è importante eliminare le interferenze elettromagnetiche.
- Resistenza ad Ambienti Difficili: I cavi ottici sono ideali per l'impiego in ambienti difficili, dove i normali cavi potrebbero non funzionare correttamente. Consentono un funzionamento efficiente di dispositivi ad alta quota, a temperature estreme e in presenza di forti disturbi elettromagnetici.
Standard e Connettori dei Cavi Ottici
Nel contesto audio, i cavi ottici utilizzano principalmente due standard di connettori:

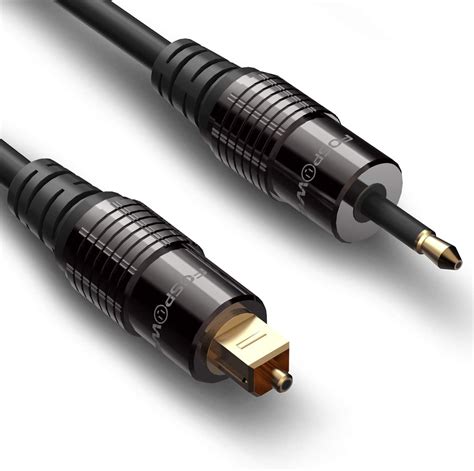

- TOSLINK: Elaborato e brevettato nel 1983 dalla rinomata azienda giapponese Toshiba (da cui il nome TOS da Toshiba e LINK da collegamento), TOSLINK è uno standard di interfaccia che consente la trasmissione di un segnale audio digitale in forma d'onda attraverso un cavo in fibra ottica con un diametro di circa 1 mm. Viene ampiamente utilizzato nei sistemi home theater, computer, schede audio, console di videogiochi e molti altri dispositivi di uso comune. La tecnologia garantisce la trasmissione tramite un impulso di luce rossa, con una lunghezza d'onda di circa 660 nm. Le velocità di trasferimento dati attuali possono raggiungere fino a 125 Mb/s.
- Mini TOSLINK: Questo è un secondo tipo di standard popolare per i cavi ottici. La spina di questo cavo è stata progettata basandosi sul connettore mini-jack da 3,5 mm. Inizialmente, questa soluzione era impiegata solo nei dispositivi mobili per via delle dimensioni ridotte del collegamento, facilitando un utilizzo più comodo nei dispositivi portatili. Oggi, tuttavia, i produttori di apparecchiature elettroniche utilizzano sempre più frequentemente cavi Mini TOSLINK nei loro dispositivi RTV.
Il Chord C-Lite Mini-jack a Mini-jack è un esempio di cavo ottico digitale compatto e versatile, progettato da Chord Company, che utilizza la spina Mini TOSLINK. Realizzato in fibra ottica PMA a banda larga, supporta segnali digitali fino a 96 kHz, garantendo un flusso dati stabile e privo di interferenze, ideale per l'ascolto di musica ad alta risoluzione in mobilità o in sistemi desktop compatti. La sua costruzione unisce robustezza e flessibilità, con un conduttore ottico centrale protetto da rivestimenti in PVC, e la capacità di mantenere un raggio di curvatura stretto. È disponibile in lunghezze di 15 cm e 30 cm, risultando una soluzione ideale per collegare lettori portatili, DAC tascabili o dispositivi compatti.
Esistono anche altri tipi di connettori per fibra ottica, come SC, LC e MPO, sebbene meno comuni nell'ambito audio consumer.
Installazione e Cura dei Cavi Ottici
Sebbene la tecnologia della fibra ottica sia resistente agli agenti esterni, è molto sensibile all'utilizzo da parte dell'utente. Il nucleo, spesso realizzato con vetro o plastica, non è resistente alle deformazioni come i cavi di tipo coassiale. Durante l'installazione di apparecchiature audio che utilizzano cavi TOSLINK, è fondamentale non deformare il cavo. Tale comportamento può causare la rottura del nucleo, rendendo il cavo completamente inutilizzabile. Il costo di riparazione di un cavo in fibra ottica danneggiato può essere considerevolmente superiore all'acquisto di un cavo nuovo, pertanto è essenziale manipolare questa tipologia di apparecchiatura con delicatezza e attenzione.
Il processo di collegamento dei connettori è semplice: è necessario rimuovere la guaina protettiva dai connettori e inserire una spina nella presa contrassegnata con "OPTICAL OUT" sul dispositivo sorgente, e l'altra spina nella presa "OPTICAL IN" sul dispositivo ricevente.
Qualità e Prezzo dei Cavi Ottici
Il prezzo di un cavo ottico dipende da diversi fattori, tra cui il materiale utilizzato nella fibra ottica, la lunghezza, lo spessore e la qualità dei connettori. I materiali con le migliori proprietà consentono al cavo di operare con frequenze più elevate. L'impiego di materie plastiche per produrre il nucleo del cavo ottico può ridurre le frequenze massime di trasmissione, rendendo tali cavi più economici e, in teoria, di qualità inferiore, ma comunque sufficienti per alcune applicazioni.
Le differenze tra i cavi ottici includono il tipo di anima (vetro o plastica), la lunghezza, lo spessore e la qualità dei connettori utilizzati. Si distinguono tra cavi in fibra ottica monomodali e multimodali, che differiscono principalmente per lo spessore del nucleo. Nei cavi monomodali, lo spessore standard è di solito 8-10 μm e l'onda si diffonde quasi parallelamente all'asse del cavo. Alcuni cavi possono essere contrassegnati come direzionali, soprattutto i modelli con elettronica attiva.
Il collegamento del televisore tramite cavo ottico è una soluzione molto diffusa ed efficace, soprattutto con i sistemi audio che supportano Dolby Digital o DTS, garantendo una trasmissione audio digitale di alta qualità.
HDMI ARC vs ottico: qual è davvero il migliore per TE?
Il Cavo Jack 3.5mm o AUX: Il Connettore Audio Più Diffuso
Il cavo Jack 3.5mm, comunemente conosciuto come cavo AUX, è senza dubbio uno dei cavi audio più usati a livello globale. La sua onnipresenza deriva dalla sua versatilità e dalla compatibilità con un'ampia gamma di dispositivi, dai gadget portatili ai sistemi audio casalinghi e per auto.
Caratteristiche e Utilizzo del Cavo AUX
Il cavo AUX è il connettore più diffuso negli auricolari o cuffie a filo ed è spesso compatibile con smartphone, speaker, autoradio, laptop e molti altri dispositivi di marchi come Samsung, Huawei, Oppo, Xiaomi, Pioneer, Sony, JVC. Trasmette un segnale audio analogico, a differenza del cavo ottico che veicola un segnale digitale.
I cavi Jack 3.5mm maschio-maschio sono i più classici e sono accomunati dalla protezione antipiega che ne assicura un'alta resistenza anche nel caso di connessioni in luoghi angusti. I cavi Jack 3.5mm maschio-femmina, invece, sono adatti per collegare un altro cavo dello stesso tipo per ottenerne uno molto più lungo, fungendo da estensione.
Per esigenze particolari, dove i connettori normali verrebbero piegati eccessivamente, i cavi con connettore a 90° si rivelano ottimi. Possono presentare entrambi i connettori a 90° oppure solo uno dei due. Alcuni di essi hanno i connettori dorati, che sono sinonimo di qualità e resistenza all'usura, migliorando la conduttività e prevenendo la corrosione.
Versatilità e Adattatori
La grande diffusione del cavo AUX ha portato allo sviluppo di un'ampia gamma di adattatori per cavi audio. È possibile, ad esempio, utilizzare un adattatore per cavi Jack 3.5mm per "trasformarli" in cavi Jack 6.3mm. Questo li rende adatti per stereo e amplificatori di marchi come Yamaha, Fender, Marshall, permettendo di collegare cuffie o dispositivi con un connettore più piccolo a un'apparecchiatura che richiede un ingresso più grande.
Limitazioni del Cavo AUX
Essendo un cavo che trasporta un segnale analogico, il cavo AUX è più suscettibile alle interferenze elettromagnetiche e alla degradazione del segnale su lunghe distanze rispetto ai cavi ottici o coassiali digitali. La qualità dell'audio può essere influenzata dalla schermatura del cavo e dalla qualità dei conduttori. Per questo motivo, in contesti Hi-Fi o dove la purezza del segnale è critica, spesso si preferiscono soluzioni digitali.
Cavo Ottico vs. Cavo Coassiale: Un Approfondimento
Quando si tratta di collegare un sistema audio digitale, i cavi ottici e i cavi coassiali sono le due opzioni più comuni. Entrambi trasmettono il segnale audio in formato digitale, ma lo fanno con tecnologie diverse, che influenzano la qualità e le prestazioni.
Come Funzionano
- Cavi Ottici: Utilizzano la luce per trasmettere il segnale audio digitale. Questo significa che il segnale audio deve essere convertito in impulsi luminosi prima di essere trasmesso e poi riconvertito in un segnale elettrico all'arrivo. Questa conversione è svolta da specifici convertitori opto-elettronici.

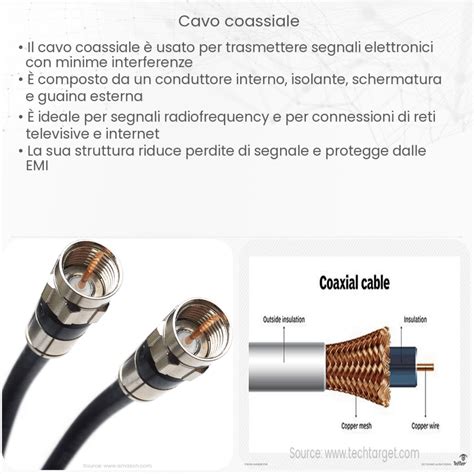

- Cavi Coassiali: Trasmettono il segnale digitale sotto forma di impulsi elettrici attraverso un conduttore centrale schermato. Il segnale digitale è composto da una stringa binaria in cui viene codificata una stringa di caratteri. Questo tipo di trasmissione è più diretto, con minori conversioni rispetto al cavo ottico.
Vantaggi e Svantaggi Comparati
- Immunità alle Interferenze: I cavi ottici sono intrinsecamente immuni alle interferenze elettromagnetiche (EMI) e alle correnti parassite, poiché il segnale è veicolato dalla luce. Questo li rende una scelta eccellente in ambienti con molti dispositivi elettronici o dove è necessario un isolamento elettrico.
- Larghezza di Banda e Distorsione: I cavi coassiali, grazie alla loro costruzione, possono spesso offrire una larghezza di banda più elevata e una minore distorsione del segnale rispetto ai cavi ottici. Questo si traduce in una trasmissione più fedele e dettagliata del segnale audio.
- Fedeltà Sonora: Per chi ricerca un'esperienza audio più fedele e coinvolgente, in particolare negli impianti Hi-Fi stereo, il collegamento coassiale è spesso la scelta migliore. Il collegamento coassiale trasmette il segnale audio in maniera più diretta e con minori conversioni rispetto al cavo ottico, permettendo di ottenere un suono più naturale e dettagliato. Molti DAC e amplificatori di fascia alta offrono ingressi coassiali di qualità superiore rispetto agli ingressi ottici, e i migliori streamer audio supportano il collegamento digitale coassiale per garantire un segnale più stabile e privo di jitter.
- Compatibilità e Versatilità: I cavi coassiali utilizzano connettori RCA (o cinch) e sono stati tra i primi a permettere la trasmissione del segnale audio-visivo. Nonostante siano meno diffusi rispetto al passato, l'RCA è ancora molto utilizzato per il collegamento di casse, amplificatori, mixer grazie alla sua efficienza di trasmissione. Sono disponibili in vari design e utilità, come RCA con connettori maschio, RCA maschio a femmina e anche RCA a Jack 3.5mm, con lunghezze che vanno da 30 centimetri a 5 metri.
La Scelta Ideale
La scelta tra un cavo ottico e un cavo coassiale dipende dall'uso specifico richiesto e dalle priorità dell'utente.
- Per il miglior suono in un impianto Hi-Fi stereo: Il collegamento digitale coassiale è quasi sempre la scelta più indicata grazie alla sua maggiore musicalità e fedeltà sonora. Investire in un cavo coassiale di qualità può fare una differenza significativa nell'ascolto del proprio sistema Hi-Fi. Marchi come Ricable offrono cavi coassiali progettati per garantire una trasmissione ottimale del segnale digitale, con materiali di altissima qualità e una schermatura avanzata per ridurre le interferenze.
- Per evitare interferenze o collegare dispositivi isolati elettricamente: Il cavo ottico può rappresentare una valida alternativa, grazie alla sua immunità alle EMI.

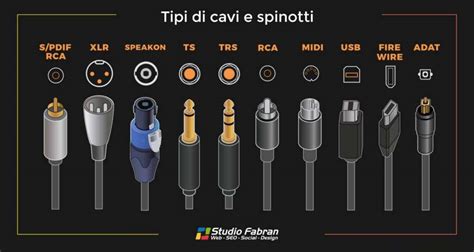

Altri Tipi di Cavi Audio Rilevanti
Oltre ai cavi ottici e AUX, esistono altri tipi di cavi audio che rivestono un'importanza fondamentale in diverse configurazioni.
Cavi RCA
I cavi RCA sono stati fra i primi a permettere la trasmissione del segnale audio-visivo e, nonostante siano meno diffusi per il video rispetto al passato, sono ancora molto utilizzati per il collegamento di casse, amplificatori e mixer grazie alla loro efficienza di trasmissione audio analogica. Sul mercato si trovano cavi RCA con connettori maschio, maschio a femmina e anche RCA a Jack 3.5mm, disponibili in diverse lunghezze per adattarsi a ogni esigenza.

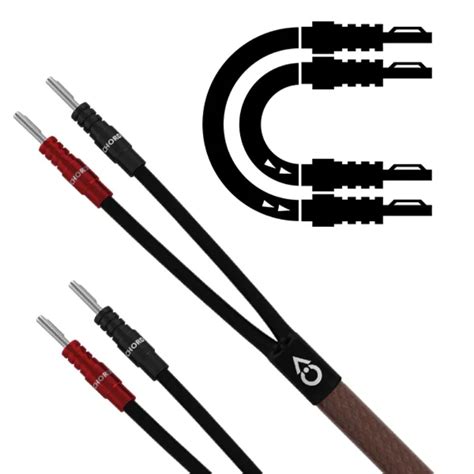

Cavi di Potenza per Diffusori
Alcuni tipi di casse acustiche necessitano di cavi apparentemente senza connettori specifici, che sono i cavi di potenza per diffusori. Questi particolari cavi bicolore si differenziano essenzialmente per lo spessore dei loro nuclei, che influisce sulla capacità di trasportare la potenza necessaria agli altoparlanti. Gli spessori comuni vanno da 0.4mm a 2.5mm, coprendo la maggior parte dei modelli di altoparlanti. Il Chord C-screenX è un esempio di cavo di potenza di alta qualità.
Cavi HDMI
Sebbene principalmente noti per la trasmissione di segnali video ad alta definizione, i cavi HDMI (High-Definition Multimedia Interface) sono anche in grado di trasportare segnali audio digitali multicanale di alta qualità. Sono lo standard de facto per collegare televisori, soundbar, ricevitori AV, console di gioco e lettori Blu-ray, offrendo una soluzione "tutto in uno" per audio e video. Il Chord C-View Plus HDMI a HDMI è un cavo HDMI 8K 48Gbps che garantisce prestazioni eccellenti.
Cavi USB Digitali HiFi
I cavi USB sono diventati sempre più importanti per l'audio digitale, in particolare per collegare computer o streamer a DAC esterni. Un cavo USB digitale HiFi, come il Chord C-USB, è progettato per garantire una trasmissione del segnale audio digitale più pulita e stabile, minimizzando il jitter e le interferenze, essenziali per un'esperienza di ascolto ad alta fedeltà.
Conclusioni Provvisorie
La scelta del cavo audio giusto è un aspetto cruciale per ottimizzare l'esperienza sonora. Ogni tipo di cavo, sia esso ottico, AUX, coassiale, RCA, di potenza o HDMI, ha le sue specifiche caratteristiche, vantaggi e ambiti di applicazione. Comprendere queste differenze permette di fare scelte informate, garantendo che il segnale audio venga trasmesso nel modo più efficiente e fedele possibile, adattandosi perfettamente al proprio setup audio e alle proprie aspettative di ascolto.
