Guida ai Cavi Audio Bilanciati XLR: Connessioni e Applicazioni Professionali

Nel vasto mondo dell'audio professionale, la scelta del cavo giusto è fondamentale per garantire una trasmissione del segnale di alta qualità, priva di interferenze e rumore. Tra le varie tipologie disponibili, il cavo audio bilanciato XLR si distingue per le sue eccezionali prestazioni e la sua affidabilità, diventando uno standard insostituibile in molteplici contesti, dalle registrazioni in studio alle esibizioni dal vivo, dall'home studio all'impianto di sonorizzazione più complesso. Comprendere la tecnologia alla base di questi cavi e le loro diverse configurazioni è essenziale per ottimizzare qualsiasi setup audio.

Principi Fondamentali del Cavo Bilanciato

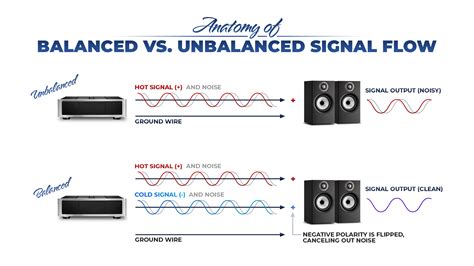

La caratteristica distintiva di un cavo bilanciato risiede nella sua capacità di ridurre drasticamente le interferenze elettromagnetiche (EMI) e a radiofrequenza (RFI), che possono degradare la qualità del segnale audio. A differenza dei cavi sbilanciati, che utilizzano due conduttori (uno per il segnale e uno per la massa), i cavi bilanciati impiegano tre conduttori: due per il segnale audio e uno per la massa.

Uno dei conduttori del segnale trasporta il segnale audio originale (fase positiva), mentre l'altro trasporta una copia invertita di fase dello stesso segnale (fase negativa o controfase). Il terzo conduttore è la schermatura, che serve a proteggere i due conduttori di segnale da rumori esterni. Quando il segnale raggiunge il dispositivo di ricezione, un circuito differenziale rileva la differenza tra il segnale in fase e quello in controfase. Eventuali rumori captati lungo il percorso del cavo, essendo presenti in egual misura su entrambi i conduttori di segnale e quindi in fase tra loro, vengono annullati efficacemente. Questo meccanismo di "cancellazione del rumore in modo comune" è il segreto della superiorità dei cavi bilanciati, specialmente su lunghe distanze.

Il Connettore XLR: Uno Standard nell'Audio Professionale

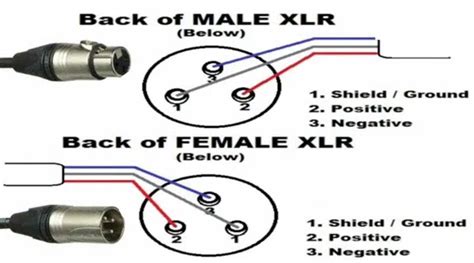

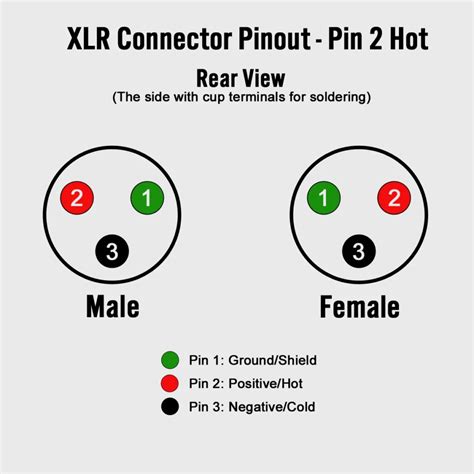

Il connettore XLR è il terminale per eccellenza per i cavi audio bilanciati, ampiamente riconosciuto e utilizzato in tutto il settore. Questo connettore, solitamente a tre pin, è robusto, affidabile e progettato per connessioni sicure, spesso dotate di un meccanismo di blocco per prevenire disconnessioni accidentali. I tre pin del connettore XLR sono standardizzati per la loro funzione:

• Pin 1: Massa (Ground)
• Pin 2: Segnale positivo (Hot o Phase)
• Pin 3: Segnale negativo (Cold o Return)

Questa configurazione garantisce la compatibilità tra una vasta gamma di apparecchiature audio professionali, dai microfoni ai mixer, dagli amplificatori ai diffusori attivi. Esistono anche connettori XLR a 4, 5, 6 o 7 pin, utilizzati per applicazioni specifiche come l'alimentazione phantom per microfoni a condensatore (nel caso del XLR a 4 pin per alcune applicazioni Broadcast) o il controllo di illuminazione DMX, ma il connettore a 3 pin rimane lo standard per l'audio bilanciato.

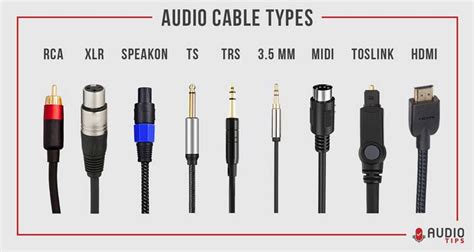

Tipologie di Cavi Audio Bilanciati XLR e Loro Connessioni

La versatilità dei cavi audio bilanciati si manifesta nelle diverse combinazioni di connettori disponibili, ciascuna progettata per specifiche esigenze di collegamento.

Cavi XLR Maschio - XLR Femmina

Questa è la configurazione più comune e diretta per estendere una connessione bilanciata tra due dispositivi con porte XLR corrispondenti. Ad esempio, per collegare un microfono (con uscita XLR maschio) a un mixer (con ingresso XLR femmina) o per collegare due dispositivi line-level che supportano connessioni XLR.

Cavi XLR Maschio - Jack Stereo 6,3mm Maschio (TRS)

Questi cavi sono estremamente diffusi per collegare dispositivi che utilizzano uscite XLR a ingressi Jack Stereo da 6,3mm, o viceversa, purché entrambe le connessioni siano bilanciate. Il termine "Jack Stereo" in questo contesto si riferisce a un connettore TRS (Tip-Ring-Sleeve), dove la "Tip" porta il segnale positivo, il "Ring" il segnale negativo e la "Sleeve" la massa, replicando il principio del bilanciamento.

Tra gli esempi di cavi con questa configurazione troviamo:

• "CAVO AUDIO CON CONNETTORI XLR MASCHIO - JACK MASCHIO 6,3MM STEREO - 2MT", un cavo professionale bilanciato con connettori rispettivamente.
• "CAVO PROFESSIONALE BILANCIATO TRS - XLR F 0,5M", un cavo professionale bilanciato con connessioni spina jack Stereo Ø 6.3 mm PROEL - presa.
• "CAVO AUDIO BILANCIATO JACK 6,3MM - XLR M 0,5MT", un cavo professionale bilanciato con connettore jack stereo 6,3mm e spina XLR maschio 3-pi.
• "CAVO AUDIO CON CONNETTORI XLR MASCHIO - JACK MASCHIO 6,3MM STEREO - 1MT", un cavo professionale bilanciato con connettori rispettivamente.
• "CAVO AUDIO JACK STEREO / XLR 3-PIN 3M", un cavo professionale bilanciato con connessioni spina jack stereo da 6,3mm Proel, presa volante XL.
• "PROEL Cavo XLR Maschio - Jack 6.3mm stereo 3 mt.".
• "CAVO AUDIO BILANCIATO XLR M - JACK STEREO 6,3MM 3MT", un cavo professionale bilanciato con spina jack stereo da 6,3 mm e spina volante XLR.
• "CAVO AUDIO BILANCIATO JACK 6,3MM - XLR M 1MT", un cavo professionale bilanciato HPC225 con connettori spina jack stereo 6,3mm e spina volan.
• "CAVO AUDIO BILANCIATO JACK 6,3MM - XLR M 2MT", un cavo professionale bilanciato HPC225 con connettori spina jack stereo 6,3mm e spina volan.
• "CAVO AUDIO BILANCIATO JACK 6,3MM - XLR M 3MT", un cavo professionale bilanciato HPC225 con connettori spina jack stereo 6,3mm e spina volan.
• "CAVO BILANCIATO JACK TRS - XLR M 3 METRI", un cavo schermato bilanciato serie Rock-It per cassa attiva, realizzato con un cannon maschio XL.
• "CAVO AUDIO BILANCIATO JACK 6,3MM - XLR M 5MT", un cavo professionale bilanciato HPC225 con connettori spina jack stereo 6,3mm e spina volan.
• "CAVO AUDIO BILANCIATO JACK STEREO 6,3MM - XRL M 1MT", i cavi Roland Black Series offrono prestazioni professionali ed un valore eccezion.
• "CAVO AUDIO BILANCIATO JACK STEREO 6,35MM / XLR M 3MT", i cavi Black Series di Roland offrono una performance professionale ed un valore.
• "CAVO AUDIO JACK STEREO 6,3MM / XLR 3-PIN - 2MT", ONEHERO è una nuova serie di cavi assemblati e connettori dal design unico ed esclusivo.

Questi cavi sono ideali per collegare uscite bilanciate di interfacce audio (spesso con uscite jack TRS) a ingressi XLR di monitor da studio, o per inviare segnali bilanciati da una tastiera o un modulo sonoro a un mixer.

Cavi Jack Stereo 6,3mm Maschio (TRS) - XLR Femmina

Simili ai precedenti ma con polarità invertita, questi cavi sono utilizzati quando l'uscita è un Jack Stereo 6,3mm (TRS) e l'ingresso è un XLR femmina.Esempi includono:

• "CAVO PROFESSIONALE BILANCIATO JACK - XLR F", un cavo professionale bilanciato con connessioni jack stereo Ø 6.3 mm proel - presa volante xl.
• "CAVO AUDIO BILANCIATO JACK STEREO 6,3MM - XLR F 1MT", un cavo professionale bilanciato HPC225 con connettori spina jack stereo 6,3mm e pres.
• "CAVO AUDIO BILANCIATO JACK STEREO 6,3MM - XLR F 2MT", un cavo professionale bilanciato HPC225 con connettori spina jack stereo 6,3mm e pres.
• "CAVO AUDIO BILANCIATO JACK STEREO 6,3MM - XLR F 5MT", un cavo professionale bilanciato con connessioni spina jack stereo 6,3 mm e presa vol.
• "CAVO AUDIO BILANCIATO JACK STEREO 6,3MM - XLR F 3MT", un cavo professionale bilanciato HPC225 con connettori spina jack stereo 6,3mm e pres.
• "CAVO AUDIO XLR F - JACK 6,3MM STEREO 4,5MT", i cavi Roland Black Series offrono prestazioni professionali ed un valore eccezionale.
• "CAVO AUDIO BILANCIATO JACK STEREO / XLR F 1MT", i cavi black series di Roland offrono una performance professionale ed un valore eccezio.

Questi cavi sono utili per collegare le uscite di interfacce audio o schede audio che presentano uscite TRS bilanciate a ingressi XLR femmina di dispositivi come monitor amplificati o altri componenti di una catena audio.

Adattatori e Cavi a "Y"

Esistono anche adattatori che consentono di convertire un tipo di connettore in un altro, pur mantenendo, ove possibile, la bilanciatura del segnale. Ad esempio, un "ADATTATORE AUDIO CON CONNETTORI XLR MASCHIO - JACK STEREO FEMMINA" permette di collegare un cavo Jack Stereo maschio a un ingresso XLR maschio.I cavi a "Y", come il "CAVO AUDIO JACK STEREO 6,35MM - 2 XLR M 1,5MT", sono utili per sdoppiare un segnale stereo Jack 6,35mm in due segnali mono XLR Maschio, spesso utilizzati per collegare le uscite stereo di un mixer o di una scheda audio a due ingressi XLR separati su un'altra apparecchiatura (es. canali separati su un altro mixer o amplificatore). È importante notare che, sebbene questi cavi possano dividere un segnale stereo in due mono, la natura bilanciata del segnale originale può essere mantenuta solo se entrambi i rami del cavo a "Y" sono bilanciati e collegati a ingressi bilanciati.

Il "CAVO AUDIO STEREO JACK 3,5MM - 2x RCA M 1,5MT" è un esempio di cavo a "Y" che converte un'uscita Jack Stereo da 3,5mm (tipica di smartphone o laptop) in due connettori RCA maschio. Sebbene questo cavo non sia intrinsecamente bilanciato sul lato RCA, è utile per collegamenti a dispositivi consumer o quando il bilanciamento non è la priorità principale.

Materiali e Costruzione dei Cavi Professionali Bilanciati

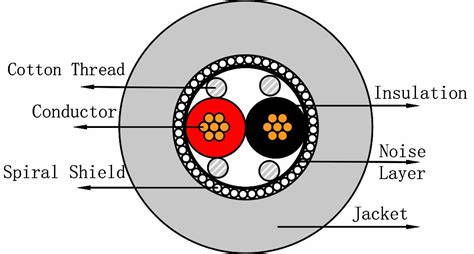

La qualità di un cavo bilanciato non dipende solo dalla sua configurazione, ma anche dai materiali e dalla costruzione. I cavi professionali bilanciati sono spesso realizzati con caratteristiche che ne migliorano le prestazioni e la durabilità:

• Conduttori in Rame Rosso OFC (Oxygen-Free Copper): Il rame privo di ossigeno offre una migliore conduttività e riduce la distorsione del segnale. "Cavo professionale flessibile per microfono, conduttori in Rame Rosso OFC" ne è un esempio.
• Schermatura Efficace: Una schermatura ben progettata è cruciale per prevenire le interferenze. I cavi di alta qualità possono avere schermi multipli, come una "1° schermo in PVC e 2°", per una protezione superiore. La schermatura può essere a treccia, a spirale o a foglio, ciascuna con i propri vantaggi in termini di flessibilità e copertura.
• Guaina Esterna Resistente: La guaina protegge i conduttori interni da danni fisici e agenti esterni. Un cavo professionale è solitamente flessibile ma robusto, adatto all'uso intensivo in ambienti diversi.
• Connettori di Qualità: Connettori robusti e ben saldati, come quelli "Rean" o "PROEL", garantiscono una connessione sicura e duratura, minimizzando le perdite di segnale e i problemi di contatto. I connettori dorati possono offrire una migliore resistenza all'ossidazione e una migliore conduttività nel tempo.

Brand come Roland con i "cavi Roland Black Series" e la serie "ONEHERO" sono esempi di prodotti che mirano a offrire "prestazioni professionali ed un valore eccezionale" attraverso l'attenzione a questi dettagli costruttivi. I cavi della serie HPC225, menzionati in diverse descrizioni ("Cavo professionale bilanciato HPC225 con connettori spina jack stereo 6,3mm e spina volan"), suggeriscono una specifica costruzione di alta qualità.

Lunghezza dei Cavi e Impatto sulla Qualità del Segnale

La lunghezza del cavo è un fattore importante, soprattutto per i cavi sbilanciati, dove lunghezze eccessive possono portare a una significativa degradazione del segnale e all'introduzione di rumore. Per i cavi bilanciati, il vantaggio della cancellazione del rumore consente di utilizzare lunghezze maggiori senza un deterioramento percepibile della qualità audio.

Tuttavia, anche con cavi bilanciati, lunghezze estreme possono introdurre una leggera attenuazione del segnale o una maggiore suscettibilità a rumori di fondo eccezionalmente forti. Per la maggior parte delle applicazioni professionali, cavi bilanciati fino a diverse decine di metri funzionano in modo impeccabile. I cavi elencati coprono una vasta gamma di lunghezze, da 0,5 metri per collegamenti brevi e puliti fino a 5 metri e oltre, soddisfacendo le diverse esigenze:

• Cavi da 0,5m: "CAVO PROFESSIONALE BILANCIATO TRS - XLR F 0,5M", "CAVO AUDIO BILANCIATO JACK 6,3MM - XLR M 0,5MT".
• Cavi da 1m: "CAVO AUDIO CON CONNETTORI XLR MASCHIO - JACK MASCHIO 6,3MM STEREO - 1MT", "CAVO AUDIO BILANCIATO JACK 6,3MM - XLR M 1MT", "CAVO AUDIO BILANCIATO JACK STEREO 6,3MM - XLR F 1MT", "CAVO AUDIO BILANCIATO JACK STEREO 6,3MM - XRL M 1MT", "CAVO AUDIO BILANCIATO JACK STEREO / XLR F 1MT".
• Cavi da 1,5m: "CAVO AUDIO STEREO JACK 3,5MM - 2x RCA M 1,5MT", "CAVO AUDIO JACK STEREO 6,35MM - 2 XLR M 1,5MT".
• Cavi da 2m: "CAVO AUDIO CON CONNETTORI XLR MASCHIO - JACK MASCHIO 6,3MM STEREO - 2MT", "CAVO AUDIO BILANCIATO JACK 6,3MM - XLR M 2MT", "CAVO AUDIO BILANCIATO JACK STEREO 6,3MM - XLR F 2MT", "CAVO AUDIO JACK STEREO 6,3MM / XLR 3-PIN - 2MT".
• Cavi da 3m: "CAVO AUDIO JACK STEREO / XLR 3-PIN 3M", "PROEL Cavo XLR Maschio - Jack 6.3mm stereo 3 mt.", "CAVO AUDIO BILANCIATO XLR M - JACK STEREO 6,3MM 3MT", "CAVO AUDIO BILANCIATO JACK 6,3MM - XLR M 3MT", "CAVO BILANCIATO JACK TRS - XLR M 3 METRI", "CAVO AUDIO BILANCIATO JACK STEREO 6,35MM / XLR M 3MT", "CAVO AUDIO BILANCIATO JACK STEREO 6,3MM - XLR F 3MT".
• Cavi da 4,5m: "CAVO AUDIO XLR F - JACK 6,3MM STEREO 4,5MT".
• Cavi da 5m: "CAVO AUDIO BILANCIATO JACK STEREO 6,3MM - XLR F 5MT", "CAVO AUDIO BILANCIATO JACK 6,3MM - XLR M 5MT".

Per installazioni fisse o passaggi in canaline, è preferibile utilizzare cavi con una guaina più robusta e meno flessibile per una maggiore protezione. Per le applicazioni mobili o live, la flessibilità è un vantaggio, purché non comprometta la durabilità.

Applicazioni Comuni dei Cavi XLR Bilanciati

I cavi audio bilanciati XLR sono la spina dorsale di innumerevoli configurazioni audio professionali, garantendo la chiarezza e l'integrità del segnale.

Studi di Registrazione

Negli studi, questi cavi sono usati per collegare microfoni a preamplificatori e interfacce audio, mixer a monitor da studio, ed effetti a processori esterni. La loro immunità al rumore è cruciale per catturare registrazioni pulite e prive di artefatti indesiderati.

Live Sound e Concerti

Sui palchi, i cavi XLR collegano microfoni vocali e strumentali al mixer, il mixer a diffusori attivi o amplificatori di potenza, e vari dispositivi di processamento del segnale. Le lunghe distanze spesso richieste in queste configurazioni rendono i cavi bilanciati indispensabili per mantenere la qualità audio su grandi aree.

Broadcast e Produzione Video

Nelle trasmissioni televisive e radiofoniche, così come nella produzione video, la fedeltà del suono è paramount. I cavi XLR bilanciati vengono impiegati per tutte le connessioni audio critiche, dai microfoni boom alle console di missaggio, assicurando che l'audio sia pulito e professionale.

Installazioni Fisse

Chiese, teatri, sale conferenze e altre installazioni fisse si affidano ai cavi XLR bilanciati per la distribuzione del segnale audio attraverso i loro sistemi. La durabilità e la resistenza alle interferenze sono particolarmente importanti in questi contesti, dove i cavi sono spesso installati in modo permanente e possono passare vicino a cablaggi elettrici o altre fonti di rumore.

Manutenzione e Durata dei Cavi XLR Bilanciati

Per massimizzare la vita utile dei cavi bilanciati e garantirne le prestazioni ottimali, è fondamentale adottare buone pratiche di manutenzione:

• Avvolgimento Corretto: Avvolgere i cavi in modo scorretto può danneggiare i conduttori interni e la schermatura. Utilizzare la tecnica del "over-under" per avvolgere i cavi, che previene torsioni e nodi, preservando l'integrità strutturale del cavo.
• Evitare Tiri Eccessivi: Non tirare i cavi per i connettori o forzarli in posizioni innaturali. Questo può causare danni alle saldature interne o ai conduttori.
• Pulizia dei Connettori: Mantenere i connettori puliti e privi di polvere o ossidazione è importante per una buona conduzione. Utilizzare prodotti specifici per la pulizia dei contatti elettronici se necessario.
• Controllo Periodico: Ispezionare regolarmente i cavi per individuare segni di usura, tagli sulla guaina o danni ai connettori. Un cavo danneggiato può introdurre rumore o interruzioni del segnale.

Investire in cavi professionali di alta qualità e prendersene cura adeguatamente è un passo cruciale per qualsiasi professionista o appassionato di audio. La frase "Cavo professionale bilanciato" ricorrente in molte descrizioni sottolinea l'importanza di queste caratteristiche per la durabilità e la performance.
