Il corretto funzionamento del sistema di trasmissione di un autoveicolo dipende in modo cruciale dalla precisione millimetrica con cui vengono installati i componenti. Tra le operazioni di manutenzione più delicate nel settore meccanico rientra indubbiamente il centraggio del disco frizione. Quando si procede alla sostituzione della frizione, assicurare che il disco sia perfettamente allineato con l'albero primario del cambio e con il volano non è solo un accorgimento tecnico, ma un requisito fondamentale per evitare vibrazioni, usure precoci dello spingidisco o, nei casi peggiori, l'impossibilità di inserire le marce. In questo contesto, l’utilizzo di strumenti dedicati, come l’utensile KS TOOLS 150.2180, rappresenta lo standard professionale per chiunque desideri operare con accuratezza.
Specifiche tecniche dell'utensile di centraggio da 135 mm
L’utensile KS TOOLS 150.2180 è progettato specificamente come dispositivo di guida per il centraggio della frizione, caratterizzato da una lunghezza totale di 135 mm. La versatilità di questo strumento deriva dalla sua capacità di adattarsi a un range di diametri che va da un minimo di 15 mm fino a un massimo di 28 mm. Questa flessibilità permette al meccanico di coprire una vasta gamma di applicazioni su diverse tipologie di veicoli, rendendolo un elemento indispensabile nell'officina moderna.
Costruito in materiale plastico di alta resistenza, l’utensile si distingue per la sua leggerezza, con un peso complessivo di soli 200 grammi. Nonostante la natura del materiale, la sua robustezza è studiata per resistere alle sollecitazioni tipiche delle operazioni di montaggio manuale, garantendo una stabilità necessaria durante la fase di serraggio delle viti dello spingidisco. Il kit è composto da 4 pezzi, numero necessario per la corretta configurazione di base durante le operazioni di centraggio, offrendo una soluzione completa per chi necessita di precisione immediata.
L'importanza del centraggio nel sistema di trasmissione
Il centraggio del disco frizione non è una mera operazione di posizionamento, ma una procedura di allineamento coassiale. Il disco frizione deve trovarsi perfettamente al centro del volano per permettere all'albero primario del cambio di entrare agevolmente nel millerighe. Se il disco risulta decentrato, anche solo di pochi millimetri, l’albero primario incontrerà una resistenza meccanica insormontabile durante l'accoppiamento tra il motore e la scatola del cambio.
L’impiego di un attrezzo specifico da 135 mm permette di mantenere in posizione il disco mentre si serrano i bulloni dello spingidisco. Una volta che il disco è fissato al volano con la pressione corretta dello spingidisco, l'utensile può essere rimosso. Senza questo strumento, il rischio di "forzare" l'albero primario all'interno del disco può danneggiare sia le boccole di guida del volano che le componenti interne del cambio stesso, portando a costi di riparazione elevati.
Procedura operativa: passo dopo passo
La procedura di centraggio inizia dopo aver rimosso la frizione usurata e pulito accuratamente la superficie del volano. È fondamentale verificare che il volano non presenti segni di surriscaldamento o solchi profondi. Successivamente, si posiziona il nuovo disco frizione contro il volano. In questa fase, l’utensile di centraggio da 135 mm svolge il ruolo di "albero primario temporaneo". Inserendo l'utensile attraverso il foro del disco frizione e nel cuscinetto (o boccola) di supporto sul volano, si ottiene un allineamento perfetto.
Con l’attrezzo in sede, si procede al montaggio dello spingidisco. È consigliabile avvitare i bulloni in modo incrociato, procedendo gradualmente per distribuire la pressione in modo uniforme. Solo dopo aver raggiunto la coppia di serraggio prescritta dal produttore del veicolo, l'utensile di centraggio viene estratto. La leggerezza del materiale plastico (200 g) facilita le manovre di inserimento e disinserimento, evitando graffi alle superfici metalliche di contatto.
Compatibilità e versatilità nelle applicazioni meccaniche
Grazie al range di diametri che va da 15 mm a 28 mm, questo dispositivo si configura come uno strumento universale per molte vetture di segmento A, B e C. La scelta del materiale plastico non è casuale: garantisce che non vi sia alcun rischio di danneggiare il millerighe del disco frizione, che è spesso composto da metalli più teneri rispetto all'acciaio temprato di alcuni attrezzi di vecchia generazione.
La disponibilità di 4 pezzi inclusi nel kit KS TOOLS permette al professionista di gestire diverse configurazioni di foro del cuscinetto di guida, adattandosi rapidamente a differenti modelli di volani. Questa flessibilità rende l’investimento nell’utensile 150.2180 particolarmente vantaggioso, riducendo drasticamente i tempi morti in officina e minimizzando il rischio di errori umani durante l'installazione.
Attrezzo per centrare il disco frizione di una frizione autoregolante LuK sul volano bimassa
Considerazioni sulla manutenzione degli strumenti di officina
Sebbene l'utensile sia realizzato in plastica ad alta resistenza, è buona norma conservarlo lontano da fonti di calore intenso o sostanze chimiche aggressive che potrebbero comprometterne la rigidità strutturale. Il peso contenuto di 200 grammi permette una manipolazione ergonomica, ma è importante non esercitare forze di leva eccessive sull'utensile durante il centraggio; la sua funzione è di guida e posizionamento, non di leva meccanica.
La durata nel tempo di questo attrezzo, se utilizzato correttamente, è molto elevata. La precisione costante garantita dalle tolleranze di fabbricazione del prodotto KS TOOLS assicura che il centraggio sia sempre ripetibile, indipendentemente dal modello di autovettura su cui si lavora. L'adozione di standard elevati nelle attrezzature di officina è il primo passo per garantire una manutenzione automobilistica di qualità superiore.
Secondi e terzi effetti del corretto centraggio
Un centraggio eseguito con cura utilizzando un utensile da 135 mm ha ripercussioni positive che vanno oltre l'immediata facilità di montaggio del cambio. In primo luogo, un disco frizione perfettamente centrato riduce le vibrazioni torsionali. Quando il disco è disallineato, il sistema frizione può generare risonanze che, alla lunga, sollecitano eccessivamente i parastrappi del disco stesso, riducendone la vita operativa.
In secondo luogo, l'allineamento preciso salvaguarda il cuscinetto reggispinta e il cuscinetto pilota nel volano. Se l'albero primario lavora "in tiro" a causa di un centraggio errato, i cuscinetti subiscono un carico radiale per cui non sono stati progettati, portando a rumorosità anomale e possibili grippaggi. Pertanto, l'utilizzo di un utensile specifico non è solo una raccomandazione tecnica, ma una strategia di prevenzione che tutela l'intero gruppo trasmissione da cedimenti prematuri.
Analisi dei materiali e longevità dell'attrezzatura
L'impiego di polimeri tecnici avanzati nell'utensile di centraggio rappresenta un'evoluzione significativa rispetto ai tradizionali centratori in metallo. Oltre alla già citata protezione del millerighe, i materiali plastici moderni offrono una resistenza all'abrasione sorprendente. Il diametro variabile da 15 a 28 mm copre le misure più comuni riscontrabili nei moderni sistemi di frizione per motori a combustione interna.
Considerando le tempistiche di fornitura (spesso nell'ordine di pochi giorni lavorativi) e la disponibilità di strumenti professionali, il meccanico moderno può contare su una strumentazione che bilancia perfettamente costo, utilità e precisione. La scelta di non affidarsi a metodi "artigianali" o improvvisati (come l'uso di cacciaviti o prolunghe di fortuna) è il segnale distintivo di un'officina che punta alla qualità certificata e alla sicurezza del cliente finale.

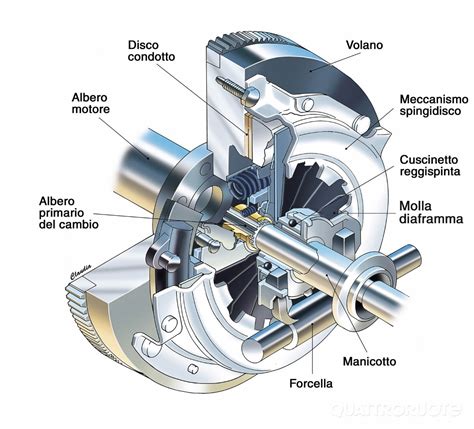

Approfondimento sulla cinematica del gruppo frizione
Nel sistema frizione, il disco funge da elemento di frizionamento tra volano e spingidisco. Il momento in cui il guidatore aziona il pedale, il sistema viene disinnestato. Se il centraggio iniziale, effettuato mediante l’attrezzo da 135 mm, è preciso, il distacco del disco avviene in modo uniforme su tutta la superficie. Un errore di anche solo 0,5 mm può causare un trascinamento parziale durante la fase di rilascio del pedale, percepibile come una marcia "dura" o un cambio che gratta nonostante il pedale sia a fondo corsa.
L'utensile KS TOOLS agisce come un punto di riferimento geometrico in uno spazio dove la visibilità è spesso limitata. L'installazione del cambio è infatti un'operazione spesso eseguita in condizioni di spazio ristretto, dove il meccanico non può visualizzare direttamente il foro del disco. Avere un dispositivo che assicura che il disco non si muova durante l'avvicinamento del cambio è l'unica garanzia di successo in queste operazioni critiche.
Tecniche di serraggio e verifica dell'allineamento
Dopo aver utilizzato l'utensile da 135 mm per posizionare il disco, il fissaggio dello spingidisco deve avvenire seguendo lo schema consigliato dal costruttore, solitamente a stella. La tensione impressa dallo spingidisco deve bloccare il disco frizione in posizione. L’utensile, scorrendo agevolmente all'interno del millerighe del disco, conferma che non vi sono tensioni di flessione indotte dal serraggio non uniforme.
È consigliabile, dopo il primo serraggio parziale, verificare che l'utensile ruoti liberamente nel foro del cuscinetto pilota. Se l'utensile incontra resistenza, significa che il disco si è spostato leggermente durante il serraggio iniziale. In tal caso, allentare leggermente le viti, riposizionare l'utensile e serrare nuovamente. Questo rigore procedurale garantisce che il lavoro sia eseguito a regola d'arte, eliminando ogni variabile di errore legata al posizionamento manuale.
Integrazione tra diagnostica e riparazione
Spesso l'esigenza di sostituire la frizione nasce da una diagnosi di malfunzionamento. Durante lo smontaggio, è fondamentale ispezionare non solo il disco, ma anche lo stato di usura dell'attrezzo di centraggio stesso, specialmente se utilizzato frequentemente. L'utensile KS TOOLS 150.2180, grazie al suo design modulare, permette una verifica visiva immediata dello stato delle sue superfici di guida.
La precisione dei 135 mm di lunghezza totale assicura che l'utensile possa attraversare completamente il mozzo del disco e inserirsi stabilmente nel volano, garantendo una stabilità che attrezzi più corti o sottodimensionati non potrebbero offrire. Questa geometria è stata ottimizzata sulla base di decenni di esperienza nel campo delle trasmissioni, confermando che, anche in un componente apparentemente semplice come un centratore, la corretta ingegneria è la chiave per la durata della riparazione.
Considerazioni finali sulla strumentazione specialistica
L'evoluzione dei veicoli ha portato a frizioni sempre più compatte e con tolleranze ridotte. In questo scenario, l'improvvisazione non è più ammessa. L’utilizzo di attrezzature specifiche è un obbligo per rispettare le specifiche dei produttori originali (OEM). Il fatto che l’utensile sia pronto per la spedizione e facilmente reperibile online dimostra come il mercato della componentistica per officine sia orientato a supportare il professionista con soluzioni pronte all'uso.
Ogni meccanico che si rispetti dovrebbe avere nel proprio banco da lavoro un set di centraggio frizione che includa opzioni per diametri variabili, permettendo di gestire in totale autonomia la varietà di veicoli che popolano le nostre strade. La combinazione di un corretto strumento di guida, una buona manualità e il rispetto rigoroso delle coppie di serraggio garantisce che ogni intervento sulla frizione si traduca in chilometri di guida fluida, sicura e priva di vibrazioni fastidiose.
