Funzionamento e Sostituzione della Centralina Airbag nella Toyota Yaris 2003: Una Guida Approfondita

Tutte le vetture moderne sono equipaggiate con una serie di dispositivi di sicurezza essenziali per la tutela dell'incolumità dei passeggeri in caso di incidente. Tra questi, l'airbag si distingue come uno dei più cruciali. Comprendere il suo funzionamento e le procedure di manutenzione, in particolare per veicoli come la Toyota Yaris del 2003, è fondamentale per garantire la sicurezza a bordo. Il sistema airbag auto è sostanzialmente costituito da uno o più cuscini che, in caso di urto, si gonfiano automaticamente frapponendosi tra i passeggeri e le strutture del veicolo, minimizzando l'impatto e prevenendo lesioni gravi.

L'Airbag: Un Dispositivo di Sicurezza Essenziale

L'airbag è probabilmente il più diffuso sistema di sicurezza passivo ed è presente oggi sulla quasi totalità delle vetture circolanti. I primi test per dotare le auto di airbag risalgono alla fine degli anni sessanta, quando negli USA furono avviate le prime sperimentazioni. La prima casa auto ad averli installati su una vettura è stata Mercedes-Benz, nell'ormai lontano 1987. L'efficacia di tale dispositivo, grazie al quale sono state salvate migliaia di vite, ha fatto sì che oggi tutte le auto di nuova immatricolazione siano dotate di almeno l'airbag lato guida, anche se ormai lo standard prevede quasi sempre i due anteriori. L'airbag è obbligatorio dal 2002, in base alle normative europee, in tutte le auto di nuova immatricolazione (lato guida). Nel corso degli anni, per garantire l'incolumità di tutti gli occupanti del veicolo, sono stati introdotti nell'abitacolo molteplici moduli Airbag, con funzionamento analogo a quelli anteriori ma dimensioni e forme diverse.

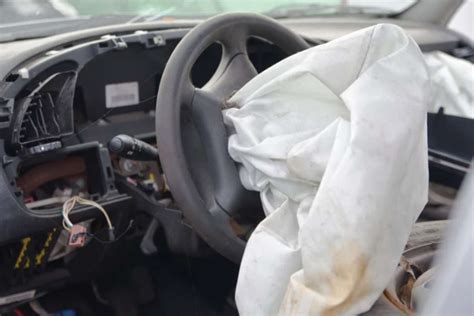

Localizzazione e Tipologie di Airbag

La posizione degli airbag all'interno del veicolo è studiata per offrire la massima protezione in diverse situazioni di impatto.

• Airbag frontale lato guidatore: Questo airbag è posizionato nell'apposito alloggiamento sotto il volante.
• Airbag lato passeggero: L'airbag lato passeggero è invece posizionato nella plancia, sotto una copertura incisa, in modo da consentire al cuscino di fuoriuscire con facilità nel momento in cui si gonfia. In alcuni modelli può non essere presente lo sportello airbag e in tal caso la sostituzione dell'airbag rende necessario il distacco/sostituzione dell'intero cruscotto. L'uscita dell'airbag passeggero può infatti rompere e danneggiare la plastica del cruscotto, che deve essere pertanto sostituita.
• Airbag laterali: Questi airbag sono alloggiati sotto il rivestimento del fianco esterno dello schienale dei sedili e hanno la funzione di proteggere il torace degli occupanti. È importante notare che i sedili anteriori hanno l'armatura metallica rigorosamente collegata a massa, un dettaglio che incide sulla sicurezza complessiva del sistema.
• Airbag anti-scivolamento: Alcuni modelli sono equipaggiati anche con appositi airbag alloggiati all'interno del sedile, che evitano che il corpo, negli urti frontali, possa scivolare sotto le cinture di sicurezza.

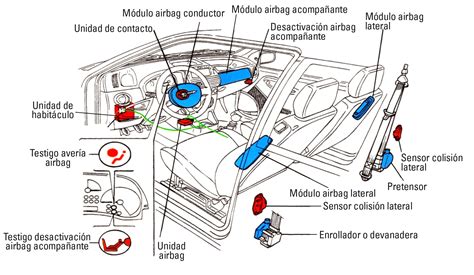

Componenti e Funzionamento del Sistema Airbag

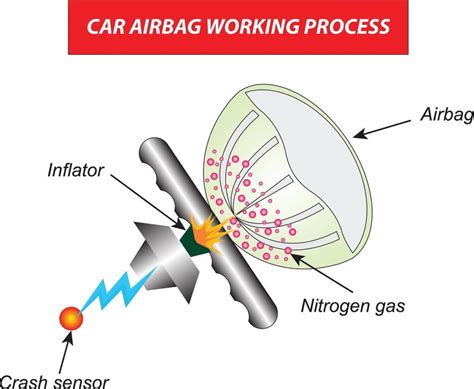

Vediamo sinteticamente il funzionamento di un airbag. Il materiale dell'airbag è fondamentale per garantirne resistenza e velocità di gonfiaggio. Gli airbag sono costituiti infatti da una sacca piegata in nylon il cui gonfiaggio - in circa 30 millisecondi - è assicurato da un generatore di gas che attiva una reazione chimica (innescata dalla centralina di comando).

Il generatore di gas dell'airbag è costituito da un alloggiamento metallico che contiene un accenditore incorporato necessario per provocare la detonazione di una piccola carica esplosiva. Il propellente, generalmente costituito da azoturo di sodio, è sigillato ermeticamente e una volta innescata la reazione dall'accenditore reagisce rapidamente liberando azoto, necessario per gonfiare quasi istantaneamente l'airbag.

A garantire la continuità elettrica tra il modulo sul volante e la centralina è il cavo spiralato, un componente che viene montato sopra il devio guida e consente al cavo di seguire le rotazioni del volante. Il cavo spiralato serve ad assicurare la continuità elettrica tra il modulo airbag sul volante e la centralina. Viene solitamente posizionato sopra il devio guida, permettendo ad un cavo avvolto a spirale di seguire le rotazioni del volante. Va ricordato che prima di smontare il cavo spiralato è opportuno bloccarlo con del nastro adesivo, mantenendo le ruote in posizione rettilinea. Se si decide di sostituire il cavo spiralato, il nuovo cavo è bloccato tramite una linguetta asportabile durante la procedura di installazione. A seconda del modello sono previste differenti procedure d'installazione, per cui è sempre opportuno consultare le indicazioni del costruttore.

Airbag e pretensionatore della cintura di sicurezza sono gestiti dalla centralina di controllo alloggiata all'interno dell'abitacolo. I dispositivi di sicurezza passiva sono gestiti dalla centralina di controllo alloggiata all'interno dell'abitacolo. È dunque tale centralina ad attivare gli inneschi degli airbag e dei pretensionatori, oltre ad eseguire una continua autodiagnosi del sistema. Per evitare che l'airbag lato passeggero si attivi in assenza del passeggero, su alcune auto viene installato un apposito sensore all'interno della seduta del sedile (in modo che la centralina possa rilevare la presenza o meno del passeggero).

La Centralina Airbag: Il Cuore del Sistema

La centralina airbag, o modulo di controllo airbag, è il cervello del sistema di sicurezza passiva del veicolo. Questo componente critico è responsabile di monitorare costantemente lo stato dei sensori d'impatto, dell'accelerometro interno e di tutti gli altri componenti del sistema airbag. In caso di collisione, la centralina elabora rapidamente i dati ricevuti dai sensori e, se l'impatto raggiunge una soglia predefinita, invia un segnale elettrico agli inneschi degli airbag e dei pretensionatori delle cinture di sicurezza, garantendo un'attivazione tempestiva e coordinata.

La centralina è inoltre dotata di un sistema di alimentazione tampone (solitamente formato da un condensatore) che consente al sistema di sicurezza passiva di attivarsi anche nel caso in cui si verifichi, durante l'incidente, un'anomalia della batteria. Questa caratteristica è fondamentale per assicurare il funzionamento degli airbag anche in condizioni critiche.

Segnalazione di Malfunzionamenti: La Spia Airbag Accesa

Può capitare in alcune occasioni di rilevare come avaria la spia airbag accesa. Qualora la spia dell'airbag rimanga accesa e fissa è il momento di recarsi presso un'officina per verificare la causa del malfunzionamento. È possibile che questa resti accesa anche a seguito di un precedente tamponamento lieve, ma è sempre bene far effettuare una diagnosi da uno specialista per verificare la causa dell'accensione e ripristinare l'airbag. Qualora la spia airbag sia accesa è sempre bene procedere con cautela quando si è alla guida.

Cause Comuni dell'Accensione della Spia Airbag

L'accensione della spia airbag può essere attribuita a diverse cause, alcune delle quali meno gravi di altre:

• Precedente tamponamento lieve: Anche un impatto di minore entità può innescare la spia, richiedendo una diagnosi per il ripristino.
• Componenti aftermarket: Nell'ipotesi in cui si siano montate componenti aftermarket, come il volante o i sedili, è possibile riscontrare la spia airbag accesa. Per ovviare a questo inconveniente sarà sufficiente acquistare delle resistenze da 2.2 Ohm che consentiranno di spegnere l'indicazione sul cruscotto, simulando la presenza del componente originale e ingannando la centralina.
• Malfunzionamento della centralina: In caso di incidenti più seri è necessario sostituire anche la centralina, poiché l'accelerometro interno, a causa dell'urto, potrebbe non funzionare correttamente.
• Cavi o connettori difettosi: Problemi di cablaggio o connettori allentati all'interno del sistema airbag possono interrompere il flusso di segnali e causare l'accensione della spia.
• Sensori d'impatto danneggiati: I sensori che rilevano la forza e la direzione di un impatto possono essere danneggiati o malfunzionanti, portando a letture errate o alla mancata attivazione del sistema.
• Guasto del cavo spiralato: Un guasto al cavo spiralato sotto il volante può interrompere la comunicazione tra l'airbag del volante e la centralina.

Tentativi di Reset della Spia Airbag (con cautela)

Nel caso in cui vi troviate in marcia e non abbiate la possibilità di recarvi presso un'officina per far spegnere la spia dell'airbag è possibile effettuare questa operazione in maniera autonoma, sebbene con le dovute cautele. È possibile provare a resettare la spia airbag: sarà sufficiente girare la chiave nel quadro senza mettere in moto l'auto e lasciare il quadro acceso per 7 secondi. Trascorso questo lasso di tempo si dovrà portare nuovamente la chiave in posizione off e ripetere la medesima operazione altre tre volte. Questa procedura può risolvere problemi temporanei o "glitch" del sistema, ma non affronta la causa radice di un malfunzionamento reale.

È fondamentale sottolineare che questa è una soluzione temporanea e non sostituisce una diagnosi professionale. Se la spia si riaccende o se si ha il minimo dubbio sulla funzionalità del sistema, è indispensabile consultare un tecnico specializzato.

Disattivazione dell'Airbag Passeggero

Qualora la vostra vettura sia dotata anche di airbag passeggero è possibile disattivare questo dispositivo qualora sia necessario posizionare sul sedile al fianco del guidatore un seggiolone per bambini. Va ricordato che l'airbag va disattivato nel caso venga posizionato il seggiolino per bambini fino a 9kg sul sedile anteriore (in senso contrario). La procedura di disattivazione varia a seconda del modello della Toyota Yaris 2003, ma solitamente prevede un interruttore a chiave o un'opzione nel menu del computer di bordo.

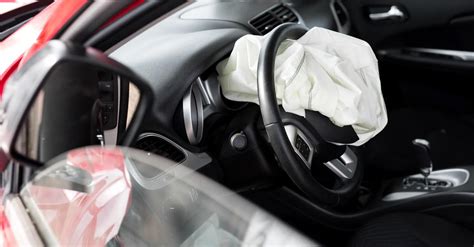

Sostituzione di Airbag e Centralina Dopo un Incidente

Dopo un incidente, soprattutto se di entità significativa, la sostituzione degli airbag e, in alcuni casi, della centralina, diventa un'operazione indispensabile.

• Sostituzione Airbag: In linea generale, gli airbag dovrebbero essere sostituiti in quanto facenti parte dell'omologazione di una vettura. Non esiste tuttavia un obbligo formale a sostituirli in caso di sinistro, anche se potrebbero esserci rivalse da parte dell'assicurazione qualora si viaggi con airbag non funzionanti. La sostituzione degli airbag richiede inoltre alcune fondamentali precauzioni. Prima di montare i nuovi moduli è infatti necessario scollegare la batteria e attendere 30 minuti, per evitare che possibili contatti elettrici possano innescare le cariche degli airbag. Per il volante, la sostituzione è relativamente semplice, ma per l'airbag del cruscotto, se non è presente uno sportello dedicato, potrebbe essere necessario il distacco/sostituzione dell'intero cruscotto, a causa del potenziale danneggiamento della plastica circostante durante l'attivazione.
• Sostituzione Pretensionatori: I pretensionatori delle cinture di sicurezza, una volta innescati, vanno sempre sostituiti insieme agli airbag.
• Sostituzione Centralina Airbag: Negli incidenti lievi è possibile sostituire gli airbag senza dover cambiare la centralina (sottoposta a diagnosi elettronica e azzerata). In caso di incidenti più seri è invece necessario sostituire anche la centralina: l'accelerometro interno, a causa dell'urto, potrebbe infatti non funzionare correttamente, compromettendo la capacità del sistema di rilevare futuri impatti.

Manutenzione e Durata del Sistema Airbag

È consigliato sostituire moduli airbag e i pretensionatori dopo 10 anni dalla loro installazione, anche se, sottoposti a test di diagnosi, non presentano malfunzionamenti. La "scadenza" degli airbag è legata alla perdita di efficacia della carica esplosiva, che dopo anni potrebbe non avere più le caratteristiche chimiche che determinano l'innesco.

Va precisato che gli airbag non rientrano nei protocolli di verifica in sede di revisione. Se tuttavia la spia airbag è accesa, l'auto potrebbe non superare la revisione perché il tecnico è comunque tenuto a controllare che, se presenti, i dispositivi di sicurezza funzionino correttamente e non vi siano malfunzionamenti segnalati dalle spie.

Consigli per la Sostituzione Fai-da-Te e Ricambi

Se si ha l'intenzione di sostituire gli airbag in autonomia, come espresso da alcuni utenti che hanno avuto incidenti e cercano soluzioni più accessibili rispetto ai costi di un meccanico, è fondamentale procedere con estrema cautela e consapevolezza dei rischi. Sebbene su internet si possano trovare kit a prezzi più accessibili, in ambito sicurezza è sempre consigliabile affidarsi a professionisti. Il semplice atto di pagare il lavoro ci dà la garanzia che lo stesso sia fatto bene.

Per quanto riguarda i ricambi, in presenza del codice del ricambio, ad esempio 89170-0D100 per la centralina, per verificare la compatibilità bisogna controllare che il codice coincida con quello presente sul proprio ricambio. Se si è impossibilitati a verificarlo in quanto ancora montato, è opportuno contattare la propria concessionaria o qualsiasi altra concessionaria d'Italia fornendo il telaio del veicolo, che fornirà tutti i codici relativi al ricambio necessario, così facendo si potrà verificare la compatibilità. La maggior parte dei ricambi di carrozzeria sono uguali a prescindere dall'alimentazione e dalla motorizzazione dell'auto (benzina o diesel).

È importante essere consapevoli che la sostituzione di componenti cruciali come gli airbag e la centralina richiede competenze tecniche specifiche e l'uso di strumenti diagnostici adeguati. Un errore durante l'installazione potrebbe compromettere il corretto funzionamento del sistema, mettendo a rischio la sicurezza degli occupanti in caso di incidente. Affidarsi a un autoriparatore autorizzato al montaggio, fornendo una partita IVA, è una garanzia di professionalità e sicurezza.

Normative e Responsabilità

È cruciale comprendere che la funzionalità del sistema airbag è direttamente collegata all'omologazione del veicolo. Sebbene non esista un obbligo formale a sostituire gli airbag dopo un sinistro, l'assicurazione potrebbe avanzare rivalse qualora si verifichi un nuovo incidente con airbag non funzionanti, in quanto la vettura non sarebbe conforme agli standard di sicurezza previsti. Pertanto, la manutenzione e la sostituzione tempestiva di questi dispositivi sono non solo una questione di sicurezza personale, ma anche di responsabilità legale e assicurativa.
