Il Sensore Angolo di Sterzo: Cuore della Sicurezza e del Comfort di Guida

Il sensore angolo sterzo, noto anche come "sensore angolo di sterzata" o "SAS" (Steering Angle Sensor), è un componente elettronico fondamentale nei veicoli moderni, svolgendo un ruolo cruciale nella sicurezza attiva, nel comfort di guida e nel funzionamento di numerosi sistemi di assistenza. La sua funzione principale è quella di rilevare con precisione gli spostamenti e calcolare il giro e l'angolo che il volante compie, traducendo l'intenzione del conducente in dati comprensibili dall'elettronica del veicolo.

Funzionamento e Tecnologia dei Sensori Angolo Sterzo

Il sensore angolo sterzo appartiene alla categoria più ampia dei sensori dell'angolo di rotazione, utilizzati ovunque sia necessario misurare un movimento rotatorio. Nel contesto automobilistico, questo sensore è essenziale per una varietà di funzioni, tra cui la misurazione dell'assetto del veicolo (come il livellamento dei fari), la misurazione dell'angolo di sterzata e la posizione della valvola a farfalla.

In passato, la tecnologia predominante era il potenziometro meccanico, che misurava il valore della resistenza attraverso contatti d'attrito. Tuttavia, questa tecnologia presentava limitazioni in termini di affidabilità e durata, specialmente in condizioni ambientali avverse. Le condizioni ambientali, come l'umidità e le variazioni di temperatura, giocano un ruolo significativo nella raccolta accurata dei dati.

Le moderne tecnologie dei sensori si basano su principi di misurazione induttivi e senza contatto, come la tecnologia CIPOS® (Contact Less Inductive Position Sensor) di HELLA. Questo approccio elimina l'attrito meccanico, garantendo una maggiore precisione e una vita utile più lunga del sensore. La tecnologia CIPOS® funziona senza contatto, rendendola meccanicamente indipendente e affidabile grazie a una struttura stabile del telaio. Il meccanismo di azionamento deve essere scorrevole e robusto contro gli effetti meccanici e gli influssi ambientali. Il movimento reale viene convertito in un movimento rotatorio per mezzo di un elemento di collegamento in metallo o plastica attraverso un rotore.

Il sensore misura l'angolo esatto di rotazione utilizzando il metodo dell'induzione. Sulla base dei valori rilevati, la centralina elettronica del veicolo ("ECU") può eseguire regolazioni precise. Ad esempio, nel caso del livellamento dei fari, i valori del sensore vengono utilizzati per regolare l'assetto dei fari tramite attuatori elettrici, garantendo una visibilità ottimale in ogni condizione di guida. HELLA offre anche sensori con una centralina integrata per la regolazione dei fari (Sensor Integrated Electronic Control Unit, SIECU).

Il principio di misurazione di un sensore angolo di sterzo si basa anch'esso sulla tecnologia induttiva e senza attrito CIPOS®. Oggi, questi sensori sono spesso integrati direttamente nel modulo di controllo del servosterzo elettromeccanico, richiedendo quindi dimensioni ridotte e compattezza. Il piccolo spazio di installazione impone l'uso di una tecnologia di misurazione robusta, affidabile e allo stesso tempo precisa. Il principio di misurazione rileva l'angolo di rotazione e il grande angolo di torsione dell'albero, necessitando di un'alta velocità di misurazione e valori assolutamente esatti. È inoltre fondamentale un alto livello di compatibilità elettromagnetica (EMC), specialmente per i veicoli elettrici.

HELLA offre anche sensori combinati che rilevano sia il momento che l'angolo di sterzata. Il momento di sterzata descrive la forza in Newton-metri (Nm) necessaria per azionare il volante, tenendo conto della velocità di guida, del compito di sterzata e dell'angolo di sterzata. L'obiettivo è garantire che l'input di sterzata del conducente sia il più sicuro e confortevole possibile.

Tipi di Sensori Angolo Sterzo

Esistono diverse tipologie di sensori angolo sterzo, che si differenziano per principio di funzionamento e struttura:

• Sensori Potenziometrici: Appartengono alla categoria dei sensori a contatto. Sono costituiti da uno o due potenziometri montati sul piantone dello sterzo. La resistenza varia in proporzione all'angolo di rotazione del volante. Sebbene semplici nella costruzione, sono meno affidabili e meno diffusi nei veicoli moderni a causa della loro suscettibilità all'usura.
• Sensori Ottici: Questi sensori utilizzano un disco di codifica, LED e fotoresistori. Il disco di codifica, fissato all'albero del piantone, presenta anelli con fori che modulano il fascio di luce dei LED verso i fotoresistori. La lettura degli impulsi di luce permette alla centralina di calcolare l'angolo e la direzione di rotazione. Sono più comuni dei potenziometrici, ma possono essere sensibili alla polvere e allo sporco.
• Sensori Magnetoresistivi: Rappresentano la tecnologia più moderna e diffusa nei sistemi di servosterzo elettrico attuali. Utilizzano elementi come magnetoresistori giganti (GMR) o magnetoresistori anisotropici (AMR) e magneti mobili. La posizione dei magneti, che varia con la rotazione del volante, viene rilevata dai magnetoresistori, consentendo alla centralina di calcolare con elevata precisione angolo, direzione e velocità angolare. Questi sensori offrono alta affidabilità e sono insensibili a campi magnetici e sporco.

Posizionamento del Sensore Angolo Sterzo

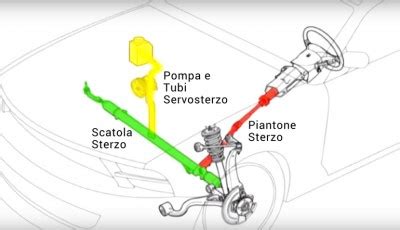

La posizione esatta del sensore angolo sterzo può variare leggermente a seconda del modello e dell'anno di produzione del veicolo. Generalmente, si trova sulla colonna dello sterzo, dietro al volante, o integrato nel modulo del servosterzo elettrico.

Tuttavia, come evidenziato da discussioni tra appassionati di automobili, la tecnologia è cambiata nel tempo. Nelle prime serie di alcuni modelli, come l'Audi A2 e l'Audi A3 8P, il sensore poteva essere integrato nella scatola dello sterzo, nel vano motore. Nelle versioni più recenti, è stato spostato nell'abitacolo, sotto al volante, spesso associato alla centralina 16 (in riferimento alla diagnosi con strumenti come il VAG-COM). In casi più rari, può essere posizionato presso la scatola del cambio.

La distinzione tra "sotto al volante" e "dietro al volante" può dipendere dalla prospettiva, ma in generale si riferisce alla zona immediatamente adiacente alla colonna dello sterzo, accessibile rimuovendo determinate paratie o coperture all'interno dell'abitacolo.

Sintomi di un Sensore Angolo Sterzo Difettoso

Come tutti i componenti elettronici, anche il sensore angolo sterzo può guastarsi o dare segni di fallimento. I sintomi di un sensore difettoso possono essere vari e impattare direttamente sulla sicurezza e sul comfort di guida.

I segnali più comuni includono:

• Accensione delle spie di avvertimento: L'accensione delle spie ABS e ESP (o ESC - Electronic Stability Control) sul cruscotto è uno dei primi indicatori di un problema al sensore angolo sterzo. Queste spie indicano che il sistema di stabilità è stato disabilitato o non funziona correttamente.
• Comportamento anomalo dello sterzo: Il volante potrebbe risultare più duro da girare, presentare scatti, vibrazioni o una sensazione di "gioco" o "allentamento". In alcuni casi, il volante potrebbe non tornare automaticamente alla posizione centrale dopo una curva.
• Risposta imprecisa del veicolo: Le ruote potrebbero rispondere con un ritardo alle sterzate, o il veicolo potrebbe tendere a tirare da un lato, compromettendo la traiettoria desiderata.
• Funzionamento irregolare dei sistemi di assistenza: Sistemi come il cruise control adattivo, l'assistente di mantenimento della corsia, la frenata automatica d'emergenza e l'illuminazione adattiva, che si basano sui dati del sensore angolo sterzo, potrebbero non funzionare correttamente o disattivarsi.
• Problemi con il servosterzo: Il malfunzionamento del sensore può influenzare il funzionamento del servosterzo elettrico, rendendo la sterzata più faticosa o meno fluida.

Se un sensore di sterzo è difettoso o disallineato, può inviare informazioni imprecise alla centralina elettronica (ECU), portando a reazioni del veicolo che sono imprecise e ben poco attendibili.

Diagnosi e Sostituzione

La diagnosi di un sensore angolo sterzo difettoso avviene solitamente tramite strumenti diagnostici specifici che leggono i codici di errore memorizzati nelle centraline del veicolo. Questi strumenti possono anche visualizzare i dati in tempo reale del sensore, permettendo al tecnico di verificare se i valori rilevati sono coerenti e precisi.

In caso di guasto, la sostituzione del sensore è spesso necessaria. Il pezzo di ricambio può essere disponibile solo come originale, con costi che possono essere significativi, come nel caso segnalato di circa 400 euro per un'Audi A2. La ricerca di ricambi usati da autodemolitori è un'alternativa, ma presenta difficoltà nel reperire il pezzo corretto e garantito.

È fondamentale verificare la compatibilità del pezzo di ricambio, poiché sensori diversi possono essere utilizzati per motorizzazioni (benzina/diesel) o allestimenti differenti dello stesso modello di veicolo. L'uso di disegni esplosi disponibili su siti specializzati può aiutare a identificare il codice corretto del componente.

Calibrazione e Ripristino del Sensore

In molti casi, dopo la sostituzione del sensore angolo sterzo, o anche dopo interventi di manutenzione ordinaria come l'allineamento delle ruote o la sostituzione di componenti dello sterzo o delle sospensioni, è necessario eseguire una procedura di calibrazione o "reset" del sensore.

Questa operazione è fondamentale per garantire che il sistema di controllo elettronico della stabilità (ESC) e gli altri sistemi di assistenza alla guida (ADAS) sappiano esattamente come il veicolo sta percorrendo la strada e possano apportare le necessarie correzioni di sicurezza. Un sensore non correttamente calibrato può portare all'accensione della spia ESC e alla disabilitazione del sistema.

Le procedure di calibrazione variano a seconda del costruttore e del modello del veicolo:

• Calibrazione automatica: Su alcuni veicoli più recenti, la calibrazione avviene automaticamente ruotando lo sterzo completamente da un lato all'altro.
• Calibrazione tramite strumento diagnostico: Nella maggior parte dei casi, è necessario uno strumento di diagnosi per avviare la procedura di calibrazione, seguendo le sequenze previste dal costruttore.
• Auto-calibrazione durante la guida: Alcuni veicoli con sensori di velocità delle ruote avanzati possono ripristinare automaticamente il sensore durante la guida in linea retta per un periodo prestabilito.

È generalmente consigliato eseguire la calibrazione con il veicolo a terra, piuttosto che su un sollevatore, per simulare le condizioni di carico reali. In caso di dubbi, è sempre opportuno consultare il manuale di assistenza del produttore per la procedura corretta.

L'Importanza del Sensore Angolo Sterzo per la Sicurezza

Il sensore angolo sterzo è un componente integrante dei moderni sistemi di sicurezza attiva. Lavora in sinergia con altri sensori del veicolo, come accelerometri e sensori di velocità delle ruote, per monitorare l'assetto dinamico del veicolo.

Nel sistema ESC, il sensore angolo sterzo rileva con precisione la posizione delle ruote in base all'angolo di sterzo del conducente. Confronta questa informazione con la traiettoria effettiva del veicolo. Se rileva una discrepanza (ad esempio, se il veicolo sta sottosterzando o sovrasterzando rispetto all'intenzione del conducente), il sistema ESC interviene frenando selettivamente le ruote o riducendo la potenza del motore per aiutare il conducente a mantenere il controllo del veicolo.

Inoltre, il sensore è cruciale per il corretto funzionamento del servosterzo elettrico. Esso fornisce alla centralina le informazioni necessarie per regolare la quantità di assistenza fornita dal motore elettrico, garantendo una sterzata fluida, leggera alle basse velocità e più ferma alle alte velocità per una maggiore stabilità.

Con l'evoluzione verso la guida autonoma e i sistemi steer-by-wire, dove il collegamento meccanico tradizionale tra volante e ruote potrebbe essere eliminato, il ruolo dei sensori angolo sterzo diventerà ancora più critico. I sensori del futuro saranno sempre più precisi, compatti e integrati, capaci di fornire dati in tempo reale con un livello di sicurezza elevatissimo.

La comprensione del funzionamento e dell'importanza del sensore angolo sterzo è fondamentale per garantire la propria sicurezza e quella degli altri utenti della strada. Un veicolo con un sensore angolo sterzo funzionante e correttamente calibrato offre un'esperienza di guida più sicura, confortevole e controllata.
