La Centralina della Telecamera Posteriore sulla Volvo XC90: Funzionamento, Installazione e Risoluzione dei Problemi

Le moderne automobili Volvo, inclusa la XC90, integrano sistemi avanzati di assistenza alla guida per migliorare la sicurezza e la comodità. Tra questi, le telecamere di assistenza al parcheggio giocano un ruolo fondamentale, offrendo al conducente una visione chiara dell'ambiente circostante. Queste telecamere sono gestite da una centralina elettronica dedicata, che elabora i segnali video e li visualizza sul display centrale dell'auto. Comprendere il funzionamento, le opzioni di installazione e le possibili soluzioni ai problemi relativi a questa centralina è essenziale per i proprietari di Volvo XC90.

Funzionamento delle Telecamere di Assistenza al Parcheggio e Delle Linee Guida

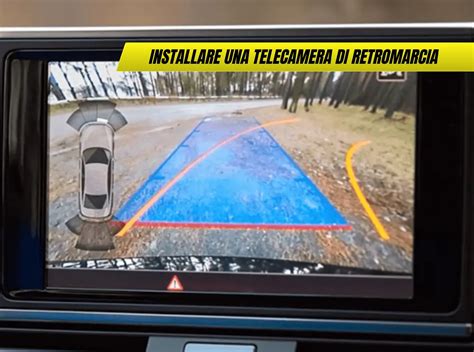

Le telecamere di assistenza al parcheggio (PAC) visualizzano la posizione dell'automobile rispetto all'ambiente circostante mediante linee nell'immagine sullo schermo. Un esempio di visualizzazione delle linee guida mostra come queste indichino la traiettoria prevista per l'ingombro dell'automobile con lo sterzo nella posizione attuale. Questo sistema è progettato per agevolare il parcheggio in retromarcia, la retromarcia in spazi stretti e l'aggancio del rimorchio.

Le linee sullo schermo sono proiettate come se si trovassero sul terreno dietro l'automobile e dipendono direttamente dai movimenti del volante per indicare al conducente la traiettoria che percorrerà l'automobile, anche in curva. Queste linee guida definiscono l'ingombro delle parti più sporgenti dell'automobile, come il gancio di traino, gli specchi retrovisori esterni e gli angoli.

È importante notare che in caso di ingrandimento, le linee guida non sono visualizzate. Inoltre, se si procede in retromarcia con un rimorchio senza collegamento elettrico all'automobile, le linee sullo schermo indicano la traiettoria dell'automobile, non del rimorchio. Le linee non vengono visualizzate se il rimorchio è collegato elettricamente all'impianto elettrico dell'automobile.

È fondamentale ricordare che, quando è selezionata la videata telecamera posteriore, il display centrale visualizza solo l'area dietro l'automobile, quindi occorre prestare attenzione ai lati e all'avantreno quando si svolta in retromarcia. Il contrario è valido per la telecamera anteriore, dove è necessario prestare attenzione al retrotreno. Le linee guida mostrano il percorso più breve, quindi è cruciale fare attenzione affinché i lati dell'automobile non urtino/investano niente quando si sterza in marcia avanti, e che l'avantreno non urti/investa niente quando si sterra in retromarcia.

Attivazione delle Telecamere di Parcheggio

La telecamera di assistenza al parcheggio si attiva automaticamente quando si inserisce la retromarcia oppure manualmente con i pulsanti funzione sul display centrale. Quando si seleziona la retromarcia, lo schermo visualizza una visione a 360° se l'ultima immagine della telecamera utilizzata era un'immagine laterale, oppure visualizza l'immagine dell'area dietro l'automobile. Per l'attivazione manuale, è sufficiente premere il pulsante della telecamera di parcheggio nella videata funzioni sul display centrale; lo schermo visualizzerà quindi in primo luogo l'ultima immagine della telecamera utilizzata.

Visione a 360° e Linee Guida Specifiche

Nella visione a 360°, sono visualizzate anche le linee guida dietro, davanti e ai lati dell'automobile, in base al senso di marcia. In marcia avanti, vengono mostrate le linee anteriori, mentre in retromarcia appaiono le linee laterali e di retromarcia. Quando è selezionata la telecamera anteriore o quella di retromarcia, le linee guida sono visualizzate a prescindere dal senso di marcia dell'automobile. Quando è selezionata la telecamera laterale, le linee guida sono visualizzate solo durante la retromarcia.

Un'ulteriore funzionalità utile è la linea guida della traiettoria prevista del gancio di traino. La telecamera può essere vantaggiosamente usata in occasione della connessione di un rimorchio mediante la visualizzazione di una linea guida per la "traiettoria" prevista del gancio di traino verso il rimorchio. Per attivarla, è sufficiente premere "Traino"; verrà quindi visualizzata la linea guida per la "traiettoria" prevista del gancio di traino.

Posizionamento dei Componenti e Manutenzione

Conoscere la posizione dei diversi componenti utilizzati dall'auto per mappare l'ambiente circostante aiuta a mantenerli liberi da sporco, ostruzioni e danni accidentali. Molte delle funzioni di ausilio alla guida della tua auto si basano sui dati provenienti da componenti che scansionano e mappano l'ambiente circostante, come telecamere, sensori e radar. Questa sezione non mostra tutti i componenti e le rispettive posizioni precise, ma fornisce un'idea generale della loro posizione ed è particolarmente importante mantenere pulite le aree indicate. I danni a queste aree possono compromettere anche le funzioni che si basano su componenti che si trovano in quel punto.

È fondamentale pulire regolarmente le postazioni delle telecamere, dei sensori e dei radar sull'auto, mantenendole libere da etichette, oggetti, sporcizia e altre potenziali ostruzioni. In caso contrario, le funzioni dell'auto potrebbero rispondere in modo erroneo, diventare meno reattive o disattivarsi. L'area del parabrezza davanti alla telecamera rivolta in avanti è dotata di riscaldamento per sbrinare e rimuovere eventuali accumuli di neve o ghiaccio; non utilizzare un raschietto per il ghiaccio su questa area perché potrebbe graffiare la superficie del vetro, interferendo o limitando le capacità di rilevamento della telecamera.

Inoltre, è importante fare attenzione alle conseguenze causate dagli accessori montati sull'auto, come le barre portacarico o luci accessorie esterne. Gli oggetti stessi o il carico aggiunto possono ostruire telecamere, sensori o radar.

Ecco le posizioni principali dei componenti:

1. In alto, al centro del parabrezza c'è una telecamera frontale.
2. Le telecamere laterali di ausilio al parcheggio si trovano sugli specchietti retrovisori.
3. Nella parte anteriore dell'auto sono integrati un radar frontale e una telecamera di ausilio al parcheggio nell'area dello stemma.
4. Al centro, nella parte posteriore dell'auto, c'è una telecamera di ausilio al parcheggio.
5. C'è anche un radar in ogni angolo posteriore dell'auto.

I sensori di parcheggio si trovano lungo il bordo inferiore dell'auto; la loro posizione esatta può essere individuata cercando le piastre di copertura a bottone lungo il pannello del paraurti. È importante pulire davanti ai radar in caso di sporco, neve o ghiaccio, o se l'auto indica che un radar è bloccato, intervenendo il prima possibile.

Installazione Post-Vendita della Telecamera Posteriore

Per i proprietari di Volvo XC90 (e modelli simili come la V90 con Sensus da 9 pollici) che inizialmente non avevano la telecamera posteriore, l'installazione post-vendita è spesso una possibilità. Diverse testimonianze indicano che la predisposizione per la telecamera posteriore prevede già i cablaggi necessari. In alcuni casi, il sistema Sensus è già programmato, tanto che premendo il tasto dedicato alla telecamera, il display indica che non è collegata. Questo suggerisce che, teoricamente, basterebbe acquistare la telecamera.

Tuttavia, il costo di un'installazione ufficiale in concessionaria può essere significativo, con preventivi che si aggirano intorno ai 600-750 Euro. Questo costo include non solo la telecamera ma anche l'installazione e la riprogrammazione della centralina. La predisposizione della retrocamera è simile alla predisposizione della radio DAB, dove ci sono i cablaggi ma è necessario aggiungere dei pezzi.

Il problema principale sorge quando si deve far apparire l'immagine sul monitor; se non vengono riprogrammate le centraline interessate con il sistema VIDA, che abilita l'intero sistema, non se ne fa nulla. Questo è il motivo per cui anche per i sensori di parcheggio anteriori, senza abilitazione da VIDA, il sistema non funziona. VIDA è essenziale.

Alternative e Soluzioni Fai-da-Te

Esistono approcci meno costosi per chi ha competenze tecniche. Far vedere il segnale video diverso da quello del navigatore non è un problema, in quanto lo schermo ha un ingresso video NTSC classico. Relativamente poco difficile è inviare allo schermo il segnale della retrocamera solo quando si inserisce la retromarcia. La parte più complicata è far alzare lo schermo quando si inserisce la retromarcia, poiché lo schermo è controllato via seriale dal navigatore e richiede un'interfaccia non complessa lato hardware ma complicata lato software.

Se, però, l'utente è disposto ad alzare lo schermo manualmente, accendendo il navigatore, allora tutto diventa molto più facile. Un buon elettrauto, un relè adatto alla commutazione video e la telecamera installata dietro su una delle luci di illuminazione targa possono consentire di realizzare il tutto a una frazione del costo preventivato. Ci vuole un po' di pazienza e dedizione, ma è fattibile. In rete si possono trovare schemi di collegamento dello schermo con i segnali, e con un paio di connettori si può eseguire un lavoro pulito senza tagliare fili.

Diagnosi e Risoluzione dei Problemi della Centralina

Nel caso di problemi di funzionamento della telecamera posteriore, come l'assenza di immagine o messaggi di errore, la causa potrebbe essere un problema di comunicazione tra la telecamera e la centralina. È consigliabile verificare o far verificare la connessione, in particolar modo quella della telecamera, poiché un'ossidazione dei contatti potrebbe provocare un difetto.

In alcune situazioni, la soluzione più efficace è la sostituzione della centralina e del cablaggio. Alcuni utenti hanno riscontrato problemi di corto circuito nei cavi vicino al navigatore. Il costo per la sostituzione della centralina e del cablaggio in un'officina autorizzata può arrivare a circa 750 Euro.

Un consiglio importante per chi ha dovuto sostituire la centralina è controllare che la centralina, che si trova sopra la ruota posteriore sinistra, sia ben attaccata al telaio in modo che con le buche non prenda colpi e non si danneggi nuovamente. La centralina è il componente chiave che trasmette il segnale al monitor, e senza di essa, parcheggiare una "Novantona" (un riferimento affettuoso alla XC90) può essere particolarmente difficile.
