La gestione dell’impianto elettrico di un veicolo moderno è una questione di precisione e sicurezza. In questo articolo vediamo lo schema fusibili della Grande Punto estratte dal manuale d’uso e manutenzione. Se hai bisogno di sapere di più sullo schema dei fusibili della Grande Punto continua la lettura di questo articolo infatti, oltre allo schema correlato da immagini scoprirai dove si trova la scatola, la centralina, le modalità di sostituzione e la numerazione di ogni fusibile con il componente elettrico corrispondente. Prima di scendere nel dettaglio devi sapere che i fusibili proteggono l’impianto elettrico intervenendo in caso di avaria o intervento improprio sull’impianto stesso. Ogni fusibile è tarato per un amperaggio specifico, garantendo che, in caso di cortocircuito o sovraccarico, il flusso di corrente venga interrotto prima che possa causare danni permanenti ai cablaggi o ai componenti elettronici sensibili, come la centralina del motore Multijet o il sistema di infotainment.
Localizzazione delle centraline e distribuzione elettrica
Comprendere la disposizione fisica dei componenti è il primo passo per una corretta manutenzione. Vediamo per primo dove si trova la scatola dei fusibili della Grande Punto. I fusibili della Grande Punto sono raggruppati in più centraline, ubicate su plancia portastrumenti, sul polo positivo della batteria, nel vano motore, all’interno del bagagliaio (lato sinistro). Questa suddivisione non è casuale: essa permette di isolare i circuiti in base alla loro vicinanza ai componenti serviti, riducendo le cadute di tensione e facilitando l'intervento dei tecnici in fase di diagnosi.
Centralina su plancia portastrumenti

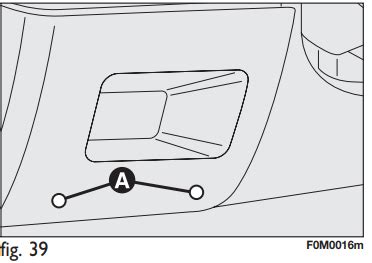

La centralina situata nell'abitacolo gestisce i servizi di comfort e le funzioni primarie del quadro strumenti. Per accedere alla centralina portafusibili su plancia portastrumenti, occorre svitare le viti A-fig. 39 e rimuovere la copertura. Una volta rimosso il pannello, si ha accesso diretto a una serie di fusibili a innesto rapido. È fondamentale utilizzare sempre fusibili di ricambio con l'amperaggio identico a quello originale per evitare surriscaldamenti.
Tabella riassuntiva fusibili: Centralina plancia portastrumenti
| Utilizzatori | Fusibile | Ampere |
|---|---|---|
| Disponibile | 01 | - |
| Alimentazione + batteria quadro strumento, presa diagnosi EOBD | 02 | 10 |
| Alimentazione + batteria autoradio, centralina sistema vivavoce a riconoscimento vocale e tecnologia Bluetooth®, centralina impianto audio Hi-Fi | 03 | 15 |
| Alimentazione + batteria commutatore accensione | 04 | 7.5 |
| Alimentazione elettropompa lavacristallo, lavalunotto | 05 | 20 |
| Alimentazione attuatore rilascio portellone | 06 | 15 |
| Alimentazione attuatori motorini blocco porte, attuatori motorini dead lock | 07 | 20 |
| Disponibile | 08 | - |
| Alimentazione luce plafoniera anteriore, luce plafoniera posteriore, luce illuminazione vano bagagli, luce pozzanghera, luce di cortesia | 09 | 7.5 |
| Alimentazione + chiave centralina gestione sistema guida elettrica | 10 | 7.5 |
| Alimentazione + chiave quadro strumento, interruttore su pedale freno (circuito gestione luce stop), interruttore su pedale frizione | 11 | 7.5 |
| Alimentazione + chiave centralina gestione sistema freno, sistema VDC, interruttore su pedale freno | 12 | 7.5 |
| Alimentazione + chiave centralina gestione sistema air bag | 13 | 10 |
| Alimentazione + chiave illuminazione plancetta comandi laterale, illuminazione gruppo comandi su volante, plancetta comandi centrale (illuminazione e gestione comando ASR) | 14 | 7.5 |
| Alimentazione + chiave illuminazione plancetta comandi su plafoniera, plancetta comandi riscaldamento sedili anteriori (illuminazione e gestione sistema), sensore pioggia | 14 | 7.5 |
| Alimentazione + chiave centralina gestione sistema tetto apribile elettricamente, centralina elettronica controllo sensore pressione pneumatici, centralina sistema vivavoce a riconoscimento vocale e tecnologia Bluetooth®, centralina gestione sistema ausilio parcheggio | 14 | 7.5 |
aprire scatola fusibili plancia fiat punto
Centralina vano motore

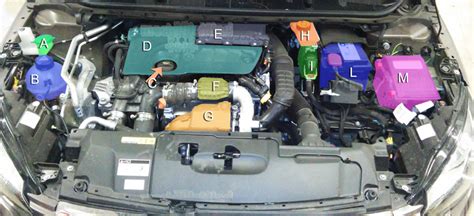

La centralina nel vano motore è il cuore pulsante dell'energia elettrica del veicolo. Qui transitano correnti elevate necessarie per il funzionamento del motore Multijet, delle luci esterne e dei sistemi di raffreddamento. Per accedere alla centralina portafusibili ubicata accanto alla batteria, occorre rimuovere il relativo coperchio di protezione fig. 41. È un'operazione che richiede cautela, poiché la vicinanza alla batteria comporta il rischio di cortocircuiti accidentali con utensili metallici.
Tabella riassuntiva centralina vano motore
| Utilizzatori | Fusibile | Ampere |
|---|---|---|
| Alimentazione + batteria sistema freno (elettrovalvole) | 53 | 30 |
| Alimentazione luce anabbagliante su proiettore sinistro, sistema correttore assetto fari | 38 | 10 |
| Alimentazione luce anabbagliante su proiettore destro | 39 | 10 |
| Alimentazione luce abbagliante su proiettore sinistro | 40 | 10 |
| Alimentazione luce abbagliante su proiettore destro | 41 | 10 |
| Alimentazione + chiave centralina controllo motore | 47 | 7.5 |
| Alimentazione + chiave gruppo gestione raffreddamento interno, centralina elettronica gestione automatismo movimentazione cristallo lato guida, movimentazione specchi esterni elettrici, luce retromarcia (versione 1.4 8v Dualogic) | 48 | 7.5 |
| Disponibile | 46 | - |
| Alimentazione carichi secondari sistema controllo motore | 34 | 15 |
| Alimentazione carichi primari sistema controllo motore (bobine accensione, iniettori, centralina controllo motore versioni Multijet) | 30 | 15 |
| Alimentazione centralina controllo motore (motore 1.4) | 33 | 10 |
| Alimentazione elettropompa combustibile | 51 | 15 |
| Alimentazione luci fendinebbia | 25 | 15 |
| Alimentazione elettropompa lavaggio proiettori | 27 | 30 |
| Alimentazione avvisatore acustico monotonale | 37 | 15 |
| Alimentazione compressore climatizzatore | 42 | 7.5 |
| Alimentazione motorino avviamento (elettromagnete + 50) | 49 | 30 |
| Alimentazione elettrovalvola parzializzatore alimentazione (motore 1.4 16V) | 29 | 7.5 |
| Alimentazione + batteria gruppo gestione raffreddamento interno | 54 | 7.5 |
| Alimentazione + batteria centralina controllo motore | 32 | 7.5 |
| Alimentazione presa di corrente vano abitacolo | 31 | 20 |
| Alimentazione + chiave luce retromarcia, centralina preriscaldo candelette, debimetro, sensore presenza acqua nel gasolio | 45 | 10 |
| Alimentazione riscaldatori per sbrinamento specchi elettrici esterni | 43 | 10 |
| Alimentazione motorino alzacristallo su porta anteriore lato passeggero | 26 | 20 |
| Alimentazione motorino alzacristallo su porta anteriore lato guida | 28 | 20 |
| Disponibile | 52 | - |
| Disponibile | 44 | - |
Centralina vano bagagli
Spesso trascurata, la centralina nel bagagliaio gestisce utenze specifiche legate alla parte posteriore del veicolo. Per accedere alla centralina portafusibili ubicata sul lato sinistro del vano bagagli, occorre aprire l’apposito sportellino di ispezione (come illustrato in fig. 43). Questa unità è cruciale per il corretto funzionamento di accessori aggiuntivi o sistemi di bordo installati successivamente o previsti negli allestimenti top di gamma.
Approfondimento tecnico: il ruolo dei relè
Oltre ai fusibili, il sistema elettrico della Grande Punto si avvale di relè. Mentre il fusibile funge da interruttore di sicurezza "sacrificale", il relè è un interruttore elettromagnetico che permette ai circuiti a bassa potenza (come i comandi sul cruscotto) di attivare utenze ad alta potenza (come il clacson o le ventole del radiatore). Un problema comune, come il mancato funzionamento dell'avvisatore acustico, spesso non dipende dal fusibile bruciato, ma dal relè che, a causa dell'ossidazione o dell'usura dei contatti interni, non riesce più a chiudere il circuito.
Considerazioni sulla manutenzione dei sistemi elettrici
La sostituzione di un fusibile deve essere sempre preceduta da un'analisi della causa. Se un fusibile si brucia ripetutamente, non è consigliabile sostituirlo con uno di amperaggio superiore, poiché si rischierebbe di far passare una corrente eccessiva che potrebbe fondere i cavi e causare un incendio. La corretta procedura prevede l'uso di una pinzetta isolata (solitamente fornita nel kit di emergenza) per estrarre il componente danneggiato e verificare l'integrità del filamento. In caso di dubbi sulla natura del guasto, è sempre opportuno consultare un elettrauto qualificato o utilizzare uno strumento di diagnosi OBD per leggere eventuali codici errore salvati in centralina.

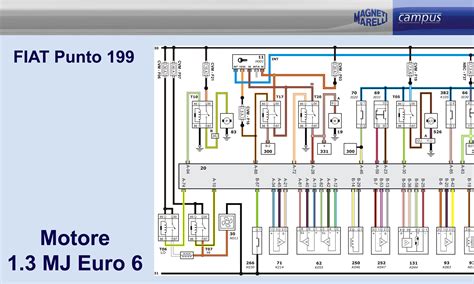

Evoluzione dei circuiti tra motorizzazioni benzina e Multijet
È interessante notare come la gestione elettrica vari sensibilmente tra una versione a benzina e una Multijet. Nel Multijet, la centralina di controllo motore gioca un ruolo ancora più critico, dovendo gestire non solo l'iniezione, ma anche il preriscaldo delle candelette e il monitoraggio costante del filtro antiparticolato e del sensore di presenza acqua nel gasolio. Queste differenze si riflettono nella disposizione dei fusibili 45 e 30 della centralina vano motore, che sono essenziali per la salvaguardia dell'architettura specifica dei motori a gasolio.
Sicurezza e affidabilità nel tempo
Il mantenimento dell'efficienza elettrica passa attraverso la protezione contro l'umidità. Le centraline sono progettate per essere stagne, ma con il passare degli anni le guarnizioni possono degradarsi. Controllare periodicamente l'assenza di ossidazione sui contatti dei fusibili è un'operazione di prevenzione semplice ma efficace. Una pulizia accurata dei contatti, effettuata con spray specifici per circuiti elettronici, può evitare falsi contatti e malfunzionamenti intermittenti che spesso risultano difficili da localizzare. L'attenzione ai dettagli nella gestione dell'impianto elettrico è ciò che garantisce la longevità della Grande Punto, permettendo al proprietario di affrontare ogni viaggio con la massima tranquillità.
