Il sistema di frizione nelle automobili, specialmente in quelle dotate di cambio manuale, è un meccanismo complesso che permette il disaccoppiamento e l'accoppiamento tra il motore e la trasmissione, consentendo il cambio delle marce. Nelle moderne automobili, la forza applicata sul pedale della frizione viene trasmessa non più attraverso sistemi meccanici, ma prevalentemente tramite sistemi idraulici. In questo contesto, il "cilindretto frizione esterno" assume un ruolo di fondamentale importanza.
Che Cos'è il Cilindro Frizione e il Suo Ruolo Generale
La frizione è un componente fondamentale per il movimento del veicolo e, a causa del suo costante utilizzo, è soggetta a usura. È integrata da altri elementi, tra cui il cilindro maestro della frizione. Un elemento della frizione che può presentare una rottura è proprio il cilindro, il quale è responsabile di accoppiare o regolare e disaccoppiare il disco della frizione. Questo elemento ha anche un sigillo ermetico che, se danneggiato, può causare un guasto abbastanza comune nei veicoli. Un deterioramento o danno nel cilindro della frizione può essere dovuto a un guasto nel sistema idraulico, che in passato utilizzava un cavo d'acciaio. Oggi, il sistema idraulico trasporta il liquido presente anche nel circuito idraulico dei freni. È importante sottolineare che per la funzione del cilindro, questo ha un sigillo ermetico incaricato di impedire che tale liquido fuoriesca dal circuito. Se questo componente si guasta, il liquido può disperdersi fuori dal circuito, ed è proprio qui che si presenta il guasto, in realtà uno dei più comuni.
come controllare la frizione!
Il Cilindro Frizione Concentrico (CSC) o Cilindretto Frizione Esterno
Tra i vari tipi di cilindri frizione, un'evoluzione significativa è rappresentata dal cilindro frizione concentrico, spesso detto semplicemente CSC (Concentric Slave Cylinder). Questo componente combina le funzioni del cuscinetto reggispinta e del cilindro frizione in una sola unità. In tal modo, la forcella di rilascio tra il cuscinetto e il cilindro secondario viene eliminata, semplificando il sistema e riducendo il numero di componenti.
Il cilindro frizione concentrico viene posizionato direttamente nella campana all'esterno dell'albero del cambio. Il sistema lavora senza giochi in esercizio con una regolazione automatica che mantiene la sua funzionalità costante per tutta la vita operativa del disco frizione. La necessità di ottimizzare lo spazio tra performance e comfort comporta la scelta di componenti che sappiano assolvere a più funzioni contemporaneamente. È per questo che, ad oggi, più del 50% delle automobili di nuova generazione montano un cilindro frizione concentrico.
Alcuni di questi cilindri slave concentrici hanno un tubo di alimentazione e un tubo di spurgo, e spurgare questi sistemi è normalmente semplice. Altri hanno un unico tubo di alimentazione con collegamenti di tubi esterni in cui il sistema viene spurgato. Su alcuni dei nuovi sistemi, il tubo che collega il cilindro della frizione al cilindro della pompa è tenuto in posizione nei cilindri con una clip e viene sigillato con un piccolo o-ring.
La Pompa della Frizione e il Suo Rapporto con il Cilindretto Esterno

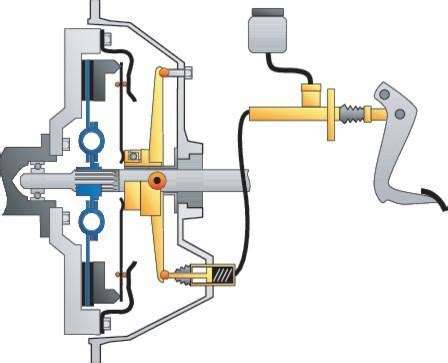

La pompa della frizione è presente nei veicoli con cambio manuale e svolge un ruolo primario nel disinserimento e azionamento della frizione. Questa pompa di frizione, che lavora insieme al cilindro della frizione (che può essere anche il cilindretto esterno/CSC), è uno dei dispositivi che permettono alla trasmissione dell'auto di funzionare correttamente. Infatti, una volta ricevuta la pressione del piede, il cilindro spinge un'asta che spinge a sua volta su una leva per muovere lo spingidisco e per disinnestare la frizione e cambiare marcia. Si tratta di una pompa a stantuffo dotata di serbatoio per il fluido tecnico, spesso lo stesso liquido dei freni. Se in questa fase si dovesse inceppare qualcosa, il conducente potrebbe avere difficoltà con il cambio delle marce fino ad arrivare a una scarsa guidabilità del veicolo data proprio dall'impossibilità di passare da una marcia all'altra.
Sintomi e Problemi Legati al Cilindretto Frizione (e alla Pompa)

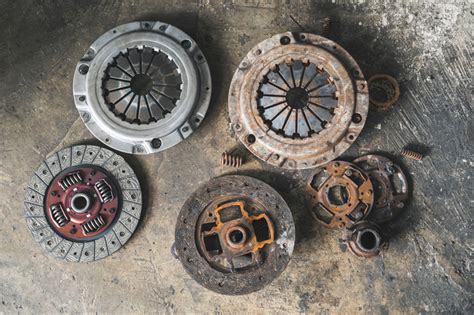

Se la pompa della frizione si rompe, il sintomo più evidente è una sensazione inconsueta del pedale, che potrebbe sembrare molto più molle e quindi affondare senza però che venga disinnestata correttamente la marcia. Altri fattori da osservare sono eventuali perdite sul pavimento o nel vano motore. Va sottolineato che i problemi alla pompa di frizione non devono mai essere ignorati a lungo perché vi è il rischio di un danneggiamento alla trasmissione. La frizione è un pezzo essenziale che deve essere curato. Quando si trova in cattivo stato o rotta, mostrerà immediatamente i suoi sintomi in modo chiaro e preciso, quindi bisogna essere attenti a quali sono per poterli rilevare in tempo ed evitare guasti di maggiori dimensioni e situazioni di rischio.
Se il pedale della frizione è molto duro, è un chiaro segno che qualcosa non va: premerlo costa più di quanto prima costasse e si sentono cigolii o suoni come di carta vetrata che prima non erano presenti, e la marcia impiega quindi a entrare. Se il pedale della frizione è morbido, cioè molto floscio, decisamente il cambio di marcia sarà a rischio. Un utente ha descritto un'esperienza simile: "improvvisamente alla mia macchina era diventato morbidissimo il pedale della frizione (nel senso che era come 'vuoto' a inizio corsa) per poi far andare le marce solo se pigiato in fondo in fondo….poi non è andato più niente, le marce non andavano più perché era come se ci fosse sempre la frizione alzata quindi col cambio attaccato, andato dal meccanico…..sostituito cilindretto pompa frizione…..il pedale è morbidissimo, le marce niente da fare, per farle entrare bisogna schiacciare a fondo a fondo e così a stento entrano……la retromarcia non lo dico proprio, devo prendere a pugni il cambio per farla entrare". Questo tipo di situazione indica spesso la presenza di aria nel circuito idraulico o un componente difettoso.
Quando il pedale della frizione è molle o le marce non entrano, potrebbero esserci dei problemi e quindi andrebbe sostituita la pompa o il cilindretto. Un pedale che "non parte subito, all'inizio va a vuoto, non stacca, bisogna andare a fondo per far andare… le marce ovviamente le gratto sempre…" suggerisce problemi di spurgo o un componente usurato.
Cosa Succede se la Frizione si Rompe in Marcia?
Quando si rompe la frizione con l'auto in marcia, il pedale della stessa rimarrà affondato, bloccato, il che toglie al conducente la possibilità di riprendere il controllo sulla scatola del cambio. Ciò significa che l'auto continuerà a marciare nella velocità che avevi inserito, a meno che non si opti per tentare di rallentare con il freno o spegnere definitivamente l'auto. Entrambe le azioni possono finire per essere dannose per il sistema, causando guasti peggiori o anche un'esposizione non necessaria a un incidente.
Manutenzione e Sostituzione
Normalmente, un kit di frizione oscilla tra i 150 e i 200 euro indicativamente. Tuttavia, questa cifra ovviamente è soggetta a variazioni a seconda del tipo di cambio e quanto sia facile o complicato smontarla, il che può far oscillare il prezzo totale tra circa 600 e 1.000 euro, includendo la manodopera. Rilevare i sintomi o i guasti che possono essere presenti è fondamentale per portare l'auto in officina ed evitare guasti più gravi e seri.
Nel caso specifico di problemi al cilindretto della frizione, come un pedale molle dopo una sostituzione, è probabile che ci sia ancora aria nel circuito e finché non trova il modo di farla uscire la frizione resta poco efficiente. Un meccanico potrebbe suggerire: "se stacca troppo in giù si deve fare lo spurgo sull'attuatore posto sul cambio.. devi insistere un sacco di volte, se vuoi puoi farlo anche da solo con un amico." In alcuni casi, se il problema persiste dopo la sostituzione di un componente, potrebbe essere necessario sostituire l'attuatore idraulico sul cambio, ovvero il cilindro slave.
Importanza della Qualità e dell'Installazione
Il prodotto Brembo è stato progettato per rispettare i migliori standard di sicurezza. I prodotti non devono essere impiegati per un uso diverso da quello per cui sono stati progettati e prodotti. È fondamentale evitare di colpire con violenza e danneggiare il Prodotto e i suoi componenti, poiché ciò potrebbe ridurne l'efficienza e causare malfunzionamenti. L'installatore deve disporre dell'attrezzatura idonea all'installazione e di conoscenze ed esperienza adeguate ad occuparsi della manutenzione del veicolo. Le istruzioni fornite con le pompe freno o altri componenti sono cruciali da seguire attentamente, poiché "PERICOLO!" indica una procedura la cui mancata osservanza ha un'elevata probabilità di causare gravi danni fisici o addirittura la morte. Questo sottolinea l'importanza di affidarsi a professionisti qualificati per la manutenzione e la riparazione di questi sistemi critici.
Distinzione dal Cilindro Frizionato di Serrature
È importante notare che il termine "cilindro frizionato" può riferirsi anche a un componente delle serrature, che è completamente diverso dal cilindretto frizione di un veicolo. Il cilindro rappresenta l'elemento centrale di una serratura, garantendo affidabilità e resistenza ai tentativi di effrazione. Il cilindro frizionato, detto anche disinnestabile o con funzione di emergenza, è un tipo di cilindro per porta che può essere operato con una chiave da entrambi i lati. Fondamentale per il funzionamento delle serrature, il cilindro permette di bloccare o sbloccare un battente con un semplice giro di chiave. Collegato alla serratura dalla sua parte fissa - lo statore - il cilindro riceve la chiave nella parte mobile chiamata rotore. Un cilindro con frizione offre vantaggi in vari contesti, come quando i membri di una famiglia hanno orari di lavoro diversi, permettendo di lasciare la chiave inserita dall'interno, o per persone anziane che vivono da sole, consentendo l'accesso ai parenti in caso di emergenza. Sebbene utilizzino un termine simile, i due componenti operano in contesti e con funzionalità completamente differenti.
