Il mondo delle trasmissioni automobilistiche è un campo dove l'ingegneria meccanica incontra la necessità quotidiana di fluidità e precisione. Ogni giorno, milioni di automobilisti premono il pedale della frizione centinaia di volte senza pensare a cosa accade davvero “dietro le quinte”. Ma sotto al cofano si muove un meccanismo affascinante e ben orchestrato che permette a motore e cambio di dialogare in perfetta sincronia. La frizione è un meccanismo che, avvalendosi dell'attrito, consente di unire gradualmente il moto di due alberi che ruotano a velocità diversa. In una trasmissione a ruote di frizione, è necessario che una ruota sia motrice e l'altra condotta: non è possibile avere due ruote di frizione entrambe motrici o entrambe condotte. Una applicazione tipica si trova nell'automobile, dove la frizione è usualmente inserita nella trasmissione tra il motore ed il cambio, dove permette il temporaneo disinserimento della coppia motrice prodotta dal motore stesso per consentire il cambio della velocità.
L'evoluzione dei meccanismi di comando
Le frizioni sono progettate per innestare e disinnestare la trasmissione dal motore in occasione, ad esempio, del cambio di marcia. In questo modo gli alberi di ingresso e uscita dalla frizione sono disaccoppiati e la trasmissione di potenza viene interrotta. Un requisito fondamentale è che il trasferimento della coppia motrice alla trasmissione avvenga in modo graduale e regolare. Il funzionamento della frizione viene eseguito meccanicamente o con un sistema di pressione idraulica.
Un meccanismo di frizione a cavo è relativamente semplice. Un cavo collega il pedale della frizione direttamente alla forcella di rilascio della frizione. Al contrario, su una frizione ad azionamento idraulico, un cilindro principale viene solitamente azionato direttamente dal gruppo del pedale della frizione. I sistemi idraulici richiedono una minore pressione sul pedale e forniscono una forza più uniforme all’innesto della frizione, oltre a una minore forza sul pedale e meno attrito, poiché sono necessarie meno parti per azionare il sistema. Questo approccio è ottimale per velocità del motore elevate.
Il ruolo del cilindretto frizione e della pompa
Nei veicoli moderni, questo meccanismo si basa quasi sempre su un sistema idraulico, capace di garantire una risposta precisa e una sensazione fluida al pedale. Per comprendere se il sistema sta cedendo, è utile analizzare i sintomi comuni. Se la frizione stacca a due millimetri dal pianale, o se si avverte un rumorino di slittata, potrebbe essere necessario un intervento profondo, specialmente dopo chilometraggi elevati come 285.000 km.
Tuttavia, prima di ipotizzare la sostituzione dell'intero kit, è essenziale verificare lo stato del circuito idraulico. Secondo una diagnosi tecnica, se la frizione stacca molto in basso, è plausibile che stia per cedere il cilindro o la pompa che permette il disinnesto. Una cosa puoi verificarla tu: mettiti sotto la vettura sul fianco sinistro del cambio (per intenderci ruota sinistra), trovi un cilindretto e una leva che entra nel cambio. Se il cilindretto è asciutto, verifica la pompa che si trova nel vano motore al fianco del servofreno. Se è asciutta pure la pompa, puoi provare a spurgarla come si fa con i freni, infatti l'olio lo devi aggiungere nella vaschetta dei freni.
Come spurgare il circuito idraulico della frizione agendo dalla vaschetta superiore (ANTEPRIMA)
È importante notare che se il veicolo monta un sistema a cavo e non idraulico, molti di questi componenti semplicemente non esistono. È dunque fondamentale identificare correttamente il tipo di azionamento prima di procedere con la manutenzione.
Componenti del circuito idraulico: Maestro, Secondario e Reggispinta

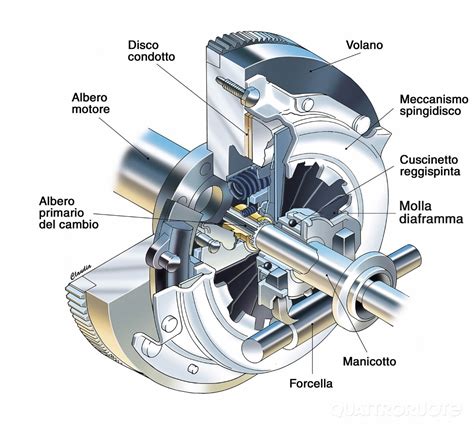

Il circuito idraulico è composto da tre elementi chiave: il cilindro maestro (o pompa frizione), il cilindro secondario (o cilindretto frizione) e il reggispinta. Il cilindro principale si trova solitamente nel vano motore vicino al servofreno, mentre il cilindro secondario si trova sulla trasmissione. Quando il conducente preme il pedale della frizione, l'asta di spinta aziona il pistone del cilindro principale per aumentare la pressione dell'olio. Il fluido entra nel tubo, forzando l'asta a spingere la forcella di separazione.
Nelle automobili di nuova generazione, si sta diffondendo il cilindro frizione concentrico (CSC - concentric slave cylinder). Questo componente combina le funzioni del cuscinetto reggispinta e del cilindro frizione in una sola unità. In tal modo, la forcella di rilascio tra il cuscinetto e il cilindro secondario viene eliminata. La frizione viene dunque azionata direttamente dall’attuatore concentrico che svolge le funzioni del cilindro frizione e del cuscinetto reggispinta. Ad oggi, più del 50% delle automobili di nuova generazione montano questa soluzione per ottimizzare lo spazio e migliorare il comfort.
Sostituzione dei componenti idraulici
Cambiare il cilindro della frizione in un'auto d'epoca o moderna può essere un compito impegnativo. Ecco i passaggi logici per la procedura:
- Preparazione: Assicurarsi che il veicolo sia su una superficie piana, freno a mano inserito, sollevato con cavalletti e batteria scollegata.
- Accesso: Individuare il cilindro principale o secondario a seconda del guasto.
- Rimozione: Scaricare il vecchio liquido dei freni tramite la valvola di spurgo del cilindro ricevitore. Scollegare con attenzione le tubazioni e svitare i bulloni di fissaggio.
- Installazione: Posizionare il nuovo cilindro, fissarlo e ricollegare le tubazioni, verificando l'assenza di perdite.

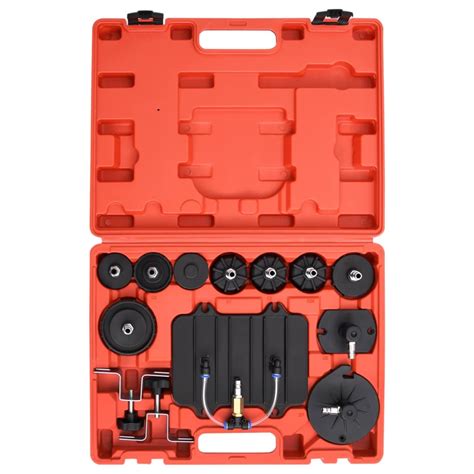

- Spurgo: Aggiungere nuovo liquido nel serbatoio e utilizzare un kit di spurgo per eliminare ogni traccia di aria dal sistema, pompando la frizione fino alla scomparsa delle bolle.
Dinamiche di usura e prestazioni
La coppia fornita dal motore viene trasmessa all'albero condotto sfruttando la resistenza d'attrito. Quando si consuma la frizione autoregistrante, la frizione attacca molto alta e le marce puntano, specie la retro. Quando arriva a slittare, la situazione è grave: significa che non c'è più ferodo e i rivetti stanno rigando la superficie del volano.
Il materiale di attrito è fondamentale. Elementi di attrito in materiali ceramici stanno diventando sempre più popolari per le frizioni per veicoli utilizzati per impieghi gravosi. Il materiale è costituito da polvere ceramica e rame, compresso e riscaldato in modo che il rame fonda e crei adesione fra le particelle. La capacità di coppia di una frizione può essere incrementata con l’aumento del coefficiente di attrito fra i materiali a contatto, diametri crescenti o maggiore carico elastico delle molle di pressione.
Considerazioni sulla manutenzione preventiva
Per chi deve sostituire l'intero gruppo frizione, il consiglio degli esperti è spesso orientato verso marchi di comprovata qualità. Ad esempio, montare ricambi di alta gamma, come quelli forniti da marchi specializzati, garantisce una durata operativa maggiore. Se il processo di sostituzione del cilindretto o della pompa sembra troppo complicato, è sempre consigliabile consultare un professionista. Un sistema di frizione ben mantenuto garantirà che il tuo veicolo duri più a lungo e offra un'esperienza di guida più piacevole.
Ricordate che, oltre alla manutenzione dei cilindri, il corretto spurgo del sistema è un'operazione tecnica che non deve essere sottovalutata. Un sistema idraulico con presenza d'aria causerà una corsa del pedale "spugnosa" e un disinnesto incompleto, che a lungo andare comprometterà la vita utile del disco della frizione stesso. Mantenere l'olio del circuito, che è condiviso con l'impianto frenante, pulito e privo di umidità, è il primo passo per preservare l'intero apparato di trasmissione.
