I carrelli elevatori, noti anche come muletti, sono strumenti indispensabili in molte realtà lavorative, dai magazzini ai cantieri, dagli stabilimenti ai centri logistici. Progettati per sollevare e trasportare carichi pesanti, questi veicoli compatti vantano dimensioni che ne consentono manovre agili anche negli spazi più ristretti. Al centro di questa agilità e potenza vi è una complessa architettura meccanica e idraulica, in cui il sistema di sterzo, e in particolare il cilindro idraulico, gioca un ruolo fondamentale.

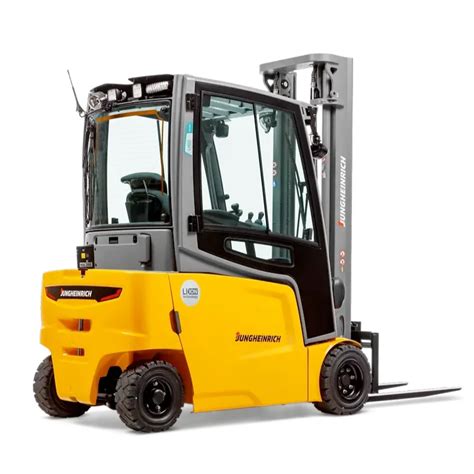

Struttura e Funzione del Sistema di Sterzo del Carrello Elevatore
Il sistema di sterzo del carrello elevatore ha la funzione primaria di cambiare la direzione di guida del veicolo o mantenerlo diritto. La sua struttura comprende diversi componenti chiave che lavorano in sinergia per garantire un controllo preciso. Questi includono il dispositivo di sterzo, la timoneria completamente idraulica, il cilindro dello sterzo, l'asse sterzante, le ruote e vari giunti.
Quando il carrello elevatore è in funzione, il controllo della direzione di marcia è essenziale. Questo controllo è affidato al cilindro dello sterzo, che guida le ruote permettendo loro di oscillare da un lato all'altro. Affinché ciò avvenga, lo stelo del pistone all'interno del cilindro dello sterzo deve muoversi avanti e indietro, un movimento controllato dalla scatola dello sterzo e dalla valvola a più vie ad essa collegate. La performance di tenuta del cilindro dello sterzo è un fattore cruciale che influisce direttamente sulla precisione e sull'efficacia della sterzata.
Il Meccanismo dello Sterzo Completamente Idraulico
Il carrello elevatore adotta un meccanismo di sterzo completamente idraulico cicloidale, che rappresenta una soluzione avanzata per la gestione della direzionalità. In base all'angolo di rotazione del volante, l'olio in pressione dalla valvola deviatrice viene misurato e trasferito al cilindro dello sterzo attraverso il tubo idraulico. Questo sistema è progettato per ridurre notevolmente la coppia di ingresso richiesta al servosterzo, aumentando al contempo la coppia di sterzo finale. Il risultato è un sistema di sterzo più flessibile, economico, sicuro e affidabile.
Una caratteristica importante di questo sistema è la sua funzionalità anche in assenza di alimentazione del motore. Quando il motore è spento, la pompa dell'olio non fornisce olio, ma la sterzata può comunque essere ottenuta tramite la forza umana, sebbene con maggiore sforzo.
Il Cilindro di Sterzo Orizzontale
Il cilindro dello sterzo orizzontale è l'attuatore principale che converte la pressione dell'olio idraulico, deviata dal sistema di sterzo, in energia meccanica. Questo processo spinge la biella, consentendo la sterzata a destra e a sinistra del veicolo. È una componente cruciale per l'efficienza e la fluidità delle manovre.
Il cilindro dello sterzo del carrello elevatore è tipicamente un cilindro a doppio stelo. In questo tipo di cilindro, lo stelo del pistone si estende attraverso ed esce da entrambi i lati del tubo principale del cilindro. Il pistone è posizionato al centro dell'asta del pistone, e vi è una porta a ciascuna estremità del tubo principale per azionare l'asta del pistone in entrambe le direzioni. Pertanto, quando il cilindro idraulico viene azionato, l'asta del pistone si estenderà da un'estremità del tubo e si ritirerà nell'altra estremità, e viceversa se azionata nella direzione opposta. Questa configurazione è ideale per le applicazioni di sterzo dei veicoli, garantendo un controllo preciso e reattivo.
Come funziona un cilindro? Idraulico e Pneumatico - Legge di Pascal
L'Asse Sterzante: Supporto e Articolazione
L'asse sterzante funge da meccanismo di supporto posteriore del carrello elevatore. Esso non solo fornisce l'angolo di sterzata necessario per la guida del veicolo, ma ha anche il compito di sopportare le diverse forze e momenti che agiscono sulla ruota posteriore durante la marcia. Inoltre, assorbe vibrazioni e urti, garantendo una guida normale e stabile. Nei carrelli elevatori, l'asse sterzante è posizionato nella parte posteriore del veicolo, contrariamente alla posizione anteriore che si trova nella maggior parte delle automobili.
Il ponte dello sterzo, una forma strutturale saldata della sezione trasversale del corpo della scatola, è collegato al telaio attraverso la sede del cuscinetto tramite l'albero della cerniera centrale. Questa configurazione consente alle ruote di oscillare su e giù, adattandosi all'altezza del manto stradale e migliorando la stabilità del veicolo.
Le Ruote: Ammortizzazione e Trazione
Le ruote del carrello elevatore sono composte da cerchi e pneumatici. La loro funzione principale è quella di alleviare e assorbire le vibrazioni e gli urti causati dalle superfici stradali irregolari. Il cerchio serve per installare e supportare il pneumatico ed è collegato al mozzo dell'asse sterzante. I pneumatici per carrelli elevatori utilizzano generalmente pneumatici, composti da pneumatici esterni, pneumatici interni, ecc. La scelta dei materiali delle ruote varia a seconda del modello del carrello (di solito a 3 o 4 ruote), influenzando la trazione e l'ammortizzazione. Una peculiarità della guida del muletto, rispetto ad altri veicoli, è l'orientamento dello sterzo, che contribuisce alla sua eccezionale manovrabilità.

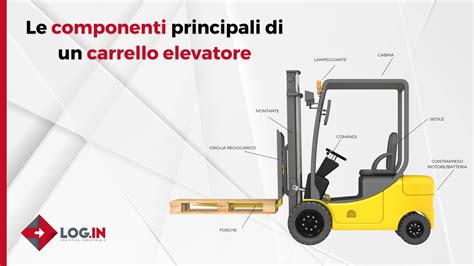

Il Carrello Elevatore: Una Macchina Complessa
Il carrello elevatore, o muletto, è molto più di un semplice mezzo di trasporto; è una macchina complessa e sofisticata, progettata per movimentare merci in modi che vanno oltre il semplice sollevamento. La sua struttura controbilanciata e le forche di sollevamento robuste lo rendono capace di movimentare pesi considerevoli. L'impressionante potenza di un dispositivo così compatto deriva dall'interazione sinergica di numerosi componenti.
1. Il Motore del Carrello Elevatore
Il motore è il cuore pulsante del muletto. Posizionato strategicamente nella parte posteriore, serve a controbilanciare il peso del carico sollevato. Nei muletti elettrici, il compito del contrappeso spetta alle batterie, solitamente agli ioni di litio o al piombo acido, anch'esse situate nella zona posteriore.
I motori possono essere principalmente di tre tipi:
- Elettrico: Prende l'energia dalla batteria, agli ioni di litio o al piombo acido, e la converte in potenza meccanica. È un motore silenzioso, ecologico e adatto soprattutto per utilizzi interni al magazzino.
- Termico: Ovvero un motore a combustione interna alimentato da diesel, GPL o metano, ideale per operazioni esterne o con requisiti di potenza elevati.
2. Il Serbatoio del Carrello Elevatore
Il serbatoio in un carrello elevatore ha il compito di fornire l'energia necessaria per il funzionamento. Nei modelli termici a diesel o a gas, contiene il carburante. Al contrario, nei modelli elettrici, è la batteria che assume il ruolo di serbatoio, immagazzinando l'energia elettrica. Le batterie moderne rappresentano una vera rivoluzione in questo settore, offrendo maggiore autonomia e tempi di ricarica ridotti.
3. Il Telaio del Carrello Elevatore
Il telaio rappresenta la struttura portante del carrello elevatore e assicura la stabilità e la forza del muletto. È fondamentale che sia robusto e durevole perché ha il compito di sostenere carichi pesanti, garantendo al contempo la necessaria flessibilità per manovre agili, anche in spazi ristretti. La costruzione del telaio varia significativamente a seconda del tipo di carrello elevatore, influenzando così direttamente la capacità di carico e la distribuzione del peso del veicolo.
4. Il Montante del Carrello Elevatore
Il montante è una componente distintiva e fondamentale. Si tratta di una struttura a colonna verticale sulla quale sono posizionate almeno due colonne azionate da martinetti idraulici che permettono alle forche di alzarsi, abbassarsi e spostarsi avanti e indietro. È grazie al montante che il muletto può sollevare merci a varie altezze e posizionarle con precisione.
Questo componente può variare in altezza e capacità, con alcuni modelli dotati di sistemi di stabilizzazione avanzati che riducono il rischio di ribaltamento quando le forche sono sollevate a grandi altezze. Le principali varianti includono:
- Simplex e Simplex GV (Grande Visibilità): Questi montanti presentano una sola slitta e sono ideali per operazioni a bassa altezza. Il modello GV migliora la visibilità durante il sollevamento, essenziale in ambienti congestionati.
- Duplex e Duplex GAL (Grande Alzata Libera): Con due slitte, offrono una soluzione intermedia, adatta a magazzini con scaffalature di media altezza. La versione GAL permette di sollevare il carico più in alto prima che il montante sia completamente esteso, utile per spazi con soffitti alti.
- Triplex e Triplex GAL (Grande Alzata Libera): I montanti Triplex sono dotati di tre slitte e sono particolarmente vantaggiosi per lavorare in magazzini ad alta densità, dove è richiesto un sollevamento verticale estremo senza compromettere la stabilità.
- Quadruplex: Offrendo quattro slitte, sono la scelta prediletta per le operazioni che richiedono un'eccezionale altezza di sollevamento. Sono ideali per settori specifici come la logistica di prodotti voluminosi e leggeri.
- Telescopico: Estendendosi e retraendosi in modo simile a un telescopio, massimizza l'utilizzo dello spazio verticale, pur mantenendo un basso profilo quando non è in uso.
5. Le Forche del Carrello Elevatore
Le forche del muletto sono essenzialmente le sue "braccia", progettate per sollevare e trasportare i pallet. Formate da due solidi bracci metallici posizionati frontalmente e paralleli al terreno, le forche possono variare in lunghezza e tipo: FEM, DIN, a perno, SVGV, Terminal West, imbullonate. Esistono anche le forche telescopiche, progettate per attività di carico e scarico in doppia profondità. Grazie al montante, le forche sono in grado di muoversi in altezza, garantendo una varietà di operazioni di sollevamento.
Come ogni componente fondamentale, le forche richiedono ispezioni regolari. Sono particolarmente soggette a usura e danneggiamenti, quindi una verifica periodica è essenziale per garantirne la sicurezza durante l'utilizzo.
6. Il Carrello Idraulico Scorrevole
Il carrello idraulico scorrevole è un sistema che opera grazie a pompe e cilindri idraulici che agiscono sul carrello, facendo muovere su e giù le forche lungo il montante. Questo meccanismo garantisce un controllo fluido e preciso del sollevamento.
7. La Cabina del Carrello Elevatore
La cabina è solitamente realizzata con un telaio resistente per proteggere l'operatore da eventuali pericoli, come la caduta di carichi o in caso di ribaltamenti del muletto stesso. La sicurezza dell'operatore è una priorità assoluta nel design dei carrelli elevatori.
8. Il Pannello di Controllo del Carrello Elevatore
All'interno della cabina l'operatore trova tutto il necessario per manovrare il carrello elevatore: leve, volante, freno, pulsanti e schermi sono disposti in modo intuitivo. Il volante all'interno di molti carrelli è uguale a quello delle auto; tuttavia, è possibile anche trovare volanti a manopola (o joystick) come il Linde Steer Control: un controllo innovativo a mini wheel che garantisce minore sforzo di guida e maggiore precisione nelle manovre.
9. I Freni
I freni del muletto svolgono due funzioni cruciali: arrestano il veicolo e mantengono stabili i carichi durante le operazioni. La loro efficienza è fondamentale per la sicurezza operativa.
10. Sistemi di Sicurezza
Pur essendo estremamente precisi nella movimentazione dei carichi, i muletti possono rappresentare un pericolo se non gestiti correttamente. Per ridurre i rischi, i muletti sono dotati di vari sistemi di sicurezza. Oltre ai freni, ci sono le cinture di sicurezza che garantiscono che l'operatore rimanga al suo posto in caso di incidente o brusche frenate. Le luci e gli allarmi, inclusi quelli acustici, avvisano chi si trova nelle vicinanze dell'operatività del veicolo, mentre gli specchietti retrovisori offrono una visuale chiara degli spazi circostanti, aiutando il conducente a manovrare con maggiore consapevolezza.
Altri sistemi di sicurezza includono:
- Sistemi di frenata avanzata: Oltre ai freni tradizionali, alcuni modelli possono essere dotati di freni ABS, di sistemi di frenata automatica in caso di ostacoli.
- Tettino di protezione: Installato su alcuni muletti, protegge l'operatore da possibili cadute di carichi dall'alto.
- Sensori e telecamere: Alcuni muletti più moderni sono equipaggiati con sensori di prossimità o telecamere per aiutare nella manovra e nel posizionamento del carico. Linde MH, ad esempio, mette a disposizione Linde Safety Guard, che segnala pericoli nelle vicinanze, mentre Linde Motion Detection impedisce la retromarcia in presenza di ostacoli.
- Limitatori di velocità: Per prevenire eccessive velocità, riducono il rischio di incidenti e ribaltamenti, come i dispositivi di sicurezza Linde SpeedAssist e CurveAssist che regolano automaticamente la velocità, anche in curva, garantendo sicurezza.
- Sistemi di stabilizzazione: Questi sistemi rilevano quando il muletto potrebbe ribaltarsi e automaticamente redistribuiscono il peso o limitano determinate funzioni per prevenire il ribaltamento.
Il Principio di Funzionamento del Carrello Elevatore
Anche se il muletto si contraddistingue per la presenza delle forche, è solo grazie all'interazione dei diversi componenti che può funzionare. Per muoversi utilizza il principio della leva di primo grado, che prevede la presenza di un fulcro tra il braccio della "potenza" e quello della "resistenza". Le forche, supportate dal montante, sono la resistenza e sollevano e spostano merci a diverse altezze. La potenza viene dal motore, dalla trasmissione e dalla pompa idraulica, tutti inseriti in un robusto telaio. Simile a un'auto, ha pedali e freni per regolare la velocità e un volante per essere direzionato.
Muletto vs. Transpallet: Una Distinzione Importante
Muletto e carrello elevatore sono spesso usati come sinonimi, ma con "muletto" si identificano solo i carrelli elevatori più tradizionali, ovvero controbilanciati (costituiti, appunto, da un corpo centrale e due forche di sollevamento). Tuttavia, la vera differenza è tra il muletto e il transpallet.
In generale, un transpallet è sempre un tipo di carrello elevatore che trasporta i carichi orizzontalmente e ha un design più semplice, composto principalmente da forche e una plancia di comando o un timone. È ideale per ambienti come supermercati, retrobottega, corrieri e centri commerciali, dove non è necessaria una potenza elevata, ma sono richiesti solo brevi spostamenti e sollevamenti meno intensivi. Fin dal passato, i transpallet erano spesso manuali e servivano prevalentemente per spostare carichi a livello del suolo. Mentre i muletti, essendo motorizzati, potevano anche sollevare i carichi a notevoli altezze. Con i progressi tecnologici, i transpallet si sono evoluti: ora esistono modelli elettrici, con uomo a bordo, capaci di sollevare carichi anche a certe altezze.
Linde MH si impegna costantemente nell'evoluzione dei suoi transpallet, sia elettrici che manuali, con l'obiettivo di garantire operazioni di trasporto semplici, veloci e sicure. Questi strumenti sono progettati con un sistema di sterzo agile e accurato, rendendo le manovre in spazi ristretti particolarmente intuitive. La gamma di transpallet elettrici di Linde si distingue per l'uso di motori ad alte prestazioni, accoppiati a freni reattivi.
I Cilindri Idraulici per Carrelli Elevatori: La Forza Motrice
I cilindri idraulici sono componenti idraulici fondamentali che alimentano il movimento e il controllo di un carrello elevatore, migliorandone le capacità di sollevamento e sterzata. Hanno la funzione di fornire energia controllata al meccanismo di guida. Grazie ad essi, il conducente può ruotare il volante per indirizzare le ruote senza fatica sia in condizioni di velocità media, ridotta, sia a veicolo fermo.
Un carrello elevatore è in genere dotato di tre cilindri idraulici principali:
- Cilindro di sollevamento del carrello elevatore: Responsabile del sollevamento e dell'abbassamento del montante per sollevare i carichi, è essenziale per il movimento verticale. Il cilindro di sollevamento principale aziona l'azione di sollevamento primaria, sollevando pallet pesanti ad altezze significative. Per operazioni compatte, il cilindro di sollevamento libero consente il sollevamento iniziale senza estensione del montante, ideale per aree con spazio ridotto. Questi cilindri utilizzano la pressione idraulica per fornire un movimento fluido e controllato, migliorando la sicurezza e la produttività.
- Cilindro di inclinazione del carrello elevatore: Controlla l'inclinazione in avanti e indietro del montante, garantendo stabilità durante l'impilamento o il recupero di oggetti. Questo componente migliora la stabilità del carrello elevatore e la movimentazione dei carichi, consentendo agli operatori di regolare i carichi per un accatastamento o un prelievo sicuri. Utilizzando la pressione idraulica, garantisce movimenti fluidi e precisi, prevenendo fuoriuscite. Progettato per durare a lungo, supporta operazioni di sollevamento pesanti, migliorando l'efficienza e la sicurezza.
- Cilindro di sterzo del carrello elevatore: Aziona il meccanismo di rotazione, consentendo una navigazione precisa in spazi ristretti. È un componente idraulico essenziale che garantisce una manovrabilità precisa nelle operazioni con i carrelli elevatori. Utilizza la pressione idraulica per controllare le ruote, garantendo una sterzata fluida e precisa. Progettato per durare a lungo, migliora la sicurezza e l'efficienza nei magazzini e negli ambienti industriali.
Insieme, questi cilindri funzionano in modo fluido, azionati dal fluido idraulico, per migliorare l'efficienza e la sicurezza del carrello elevatore. Alcuni modelli possono includere cilindri aggiuntivi per attività specializzate, ma il trio standard copre le esigenze di sollevamento, inclinazione e sterzo.
I cilindri idraulici di sterzo a forcella della serie DEK-FORKLIFT sono destinati non solo al settore agricolo e ai mezzi per l'edilizia (trattori, mezzi movimento terra, terne, dumper, pale gommate, livellatrici, veicoli comunali), ma anche, come suggerisce il nome, ai carrelli elevatori.

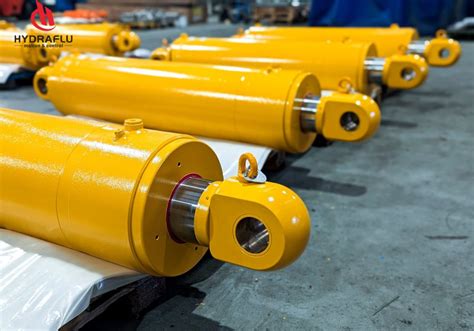

Tipologie di Cilindri Idraulici Offerti
Le aziende specializzate nella produzione di cilindri idraulici per carrelli elevatori offrono un'ampia varietà di tipologie e specifiche per soddisfare diversi modelli di carrelli elevatori e le esigenze del settore. La gamma comprende:
- Cilindri a semplice effetto: Ideale per semplici operazioni di sollevamento, dove la forza è richiesta in una sola direzione (solitamente per sollevare il carico, mentre il ritorno avviene per gravità o forza esterna).
- Cilindri a doppio effetto: Perfetto per applicazioni che richiedono forza in entrambe le direzioni, sia per estendere che per ritrarre lo stelo, come nel caso del cilindro di sterzo o inclinazione.
- Cilindri telescopici: Ideale per lunghe distanze di estensione e stoccaggio compatto, consentendo un'ampia corsa di sollevamento con un cilindro retratto di dimensioni ridotte.
- Cilindri tandem: Progettato per garantire maggiore potenza e stabilità nelle operazioni più impegnative, utilizzando due o più cilindri collegati per agire simultaneamente.
Disponibili in un'ampia gamma di forme e dimensioni, questi cilindri sono progettati per soddisfare le esigenze di diverse attrezzature, che si tratti di sollevamento, inclinazione o traslazione laterale.
La Ricostruzione e la Manutenzione dei Cilindri Idraulici
La ricostruzione di un cilindro idraulico per carrelli elevatori può dare nuova vita a componenti essenziali. Questo processo può riguardare il cilindro di sollevamento principale, che solleva carichi pesanti, il cilindro di inclinazione per regolare l'angolazione del montante o il cilindro di sterzo per curve fluide.
Il processo di ricostruzione prevede diverse fasi:
- Messa in sicurezza: Iniziare fissando il carrello elevatore e scaricando il fluido idraulico in modo sicuro.
- Smontaggio e ispezione: Smontare il cilindro, controllando che pistone, guarnizioni e cilindro non siano danneggiati. Sostituire le parti usurate con ricambi di qualità.
- Pulizia: Pulire accuratamente tutti i componenti.
- Rimontaggio: Rimontare con il corretto allineamento.
- Riempimento e test: Riempire con fluido idraulico fresco e testare il cilindro per eventuali perdite o problemi di pressione prima dell'uso.
Per un'efficienza ottimale, è consigliabile considerare la vendita di cilindri idraulici per carrelli elevatori o i servizi professionali di riparazione di cilindri idraulici per carrelli elevatori per garantire le massime prestazioni. Aziende come SSJ Group offrono un'ampia gamma di cilindri idraulici per carrelli elevatori, fornendo design personalizzati e un supporto di riparazione esperto, con assistenza 24 ore su 24, 7 giorni su 7 e ricambi affidabili per mantenere il carrello elevatore perfettamente funzionante.
Produttori e Fornitori di Cilindri Idraulici per Carrelli Elevatori
Diversi produttori e fornitori sono specializzati nella produzione e nell'esportazione di cilindri idraulici. DALLAST, ad esempio, è un fornitore professionale di cilindri idraulici dalla Cina. SSJ Group, con sede a Zhejiang, in Cina, è un produttore leader di cilindri idraulici per carrelli elevatori, orgoglioso di produrre cilindri di sollevamento, cilindri di inclinazione e cilindri sterzanti. La loro fabbrica all'avanguardia vanta tecnologie avanzate e ingegneri qualificati, garantendo soluzioni idrauliche di alta qualità per carrelli elevatori in tutto il mondo. Offrono design durevoli a prezzi competitivi e servizi di riparazione esperti.
FMP Company, anch'essa specializzata nella produzione di un'ampia varietà di cilindri idraulici per carrelli elevatori, sottolinea l'importanza dei tempi di fermo macchina. Si impegnano a garantire il perfetto funzionamento delle attività dei loro clienti, disponendo di un ampio inventario di cilindri idraulici, oltre a ricambi e accessori, garantendo una consegna rapida per soddisfare esigenze urgenti. I loro prodotti, realizzati in Italia, offrono artigianato di qualità superiore, opzioni versatili, consigli degli esperti e soluzioni personalizzate, rendendoli una soluzione ideale per cilindri idraulici per carrelli elevatori ad alte prestazioni, supportati dall'esperienza italiana.
In conclusione, il cilindro idraulico dello sterzo è un componente cruciale che, insieme agli altri elementi del sistema di sterzo e all'intera architettura del carrello elevatore, contribuisce in modo significativo all'efficienza, alla sicurezza e alla manovrabilità di questi indispensabili veicoli industriali. La sua progettazione, produzione e manutenzione sono aspetti fondamentali per garantire operazioni fluide e affidabili in qualsiasi ambiente di lavoro.
