I cilindri pneumatici sono componenti cruciali nei moderni sistemi di automazione industriale, fungendo da attuatori capaci di convertire l'energia dell'aria compressa in movimento lineare. La loro versatilità e affidabilità li rendono indispensabili in una vasta gamma di settori, dall'industria automobilistica al packaging, dalla robotica all'alimentare. Camozzi, un nome di spicco nel settore della pneumatica, offre un catalogo ricco e diversificato di cilindri pneumatici, progettati per soddisfare le più svariate esigenze applicative.
Il Funzionamento del Cilindro Pneumatico

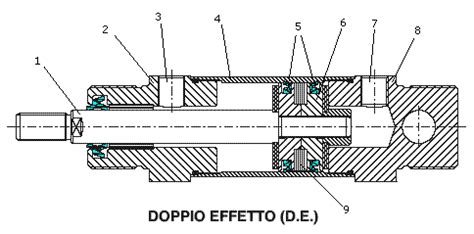

Il principio di funzionamento di un cilindro pneumatico è relativamente semplice ma estremamente efficace. L'aria compressa viene immessa in una delle camere del cilindro, situata su un lato del pistone. Questa pressione spinge il pistone, che a sua volta muove lo stelo collegato. Il movimento può essere a semplice effetto, dove la forza dell'aria compie l'azione e una molla o la gravità riportano il pistone in posizione, oppure a doppio effetto, dove l'aria compressa viene utilizzata per spingere il pistone in entrambe le direzioni.
La struttura base di un cilindro pneumatico comprende un corpo cilindrico, uno stelo, un pistone con relative guarnizioni e le testate. Questi elementi sono progettati per resistere a sollecitazioni meccaniche continue, pressioni variabili e, in molti casi, a condizioni ambientali complesse e talvolta aggressive. Le guarnizioni sono fondamentali per garantire la tenuta dell'aria all'interno delle camere, minimizzando le perdite e assicurando l'efficienza del sistema.
Tipologie di Cilindri Pneumatici Camozzi
Camozzi propone una gamma estremamente ampia di cilindri pneumatici, ognuno studiato per specifiche applicazioni e requisiti. La classificazione delle tipologie si basa su diversi fattori, tra cui dimensioni, standard di riferimento, caratteristiche costruttive e funzionalità aggiuntive.
Cilindri Conformi agli Standard ISO
Gli standard internazionali giocano un ruolo fondamentale nella scelta dei cilindri pneumatici, garantendo compatibilità dimensionale e intercambiabilità tra prodotti di diversi produttori. Camozzi produce cilindri conformi a diverse norme ISO:
Cilindri ISO 15552: Questa è una delle normative più diffuse e riconosce cilindri robusti e versatili, adatti a un'ampia gamma di applicazioni industriali. I cilindri conformi a ISO 15552 sono spesso dotati di ammortizzatori di fine corsa regolabili tramite una vite sulla testata, permettendo di ottimizzare la decelerazione e prevenire impatti violenti. Questi cilindri offrono un'elevata affidabilità e durata, con un'ampia disponibilità di diametri e corse. Sono costruiti con tecnologie che assicurano una lunga durata e riducono la necessità di manutenzione. La flessibilità di montaggio è un altro vantaggio chiave, con compatibilità per una varietà di fissaggi e accessori, facilitando l'integrazione in sistemi esistenti. La manutenzione è relativamente semplice grazie alla costruzione standardizzata.
Cilindri ISO 6432: Questi cilindri sono caratterizzati da dimensioni ridotte e una struttura più slanciata rispetto ai modelli ISO 15552. Sono ideali per spazi limitati o applicazioni leggere dove la forza richiesta non è elevatissima ma è necessaria precisione e compattezza.
Cilindri ISO 21287: Sviluppati specificamente per minimizzare l'ingombro, i cilindri compatti conformi a ISO 21287 sono la soluzione ideale quando lo spazio rappresenta un limite concreto. Nonostante le dimensioni ridotte, questi cilindri mantengono robustezza e capacità di generare elevata forza, anche con lunghezze contenute.
Cilindri Compatti e a Corsa Breve
La necessità di integrare soluzioni pneumatiche in spazi ristretti ha portato allo sviluppo di cilindri compatti e a corsa breve.
Cilindri Serie 32: Grazie alla loro estrema compattezza, questi cilindri sono particolarmente adatti per l'installazione in spazi contenuti, senza compromettere le prestazioni.
Cilindri a Corsa Breve Serie QN: Questi cilindri a semplice effetto sono stati realizzati appositamente per essere installati in piccoli spazi, garantendo un movimento rapido all'interno di una corsa limitata, mantenendo al contempo precisione e ripetibilità.
Cilindri Compatti: Caratterizzati da un elevato grado di versatilità, i cilindri compatti trovano impiego in numerose applicazioni industriali, specialmente quelle che richiedono movimenti rapidi e forze significative in spazi ridotti. La loro struttura compatta li rende ideali per applicazioni con limitazioni di spazio, pur essendo in grado di generare una forza notevole. La velocità di movimento è controllabile e può variare a seconda della portata dell'aria e delle dimensioni del cilindro. La maggior parte dei cilindri pneumatici compatti sono di tipo a doppio effetto.
Cilindri Speciali e Multifunzionali
Oltre alle tipologie standard, Camozzi offre soluzioni con funzionalità aggiuntive per applicazioni specifiche:
Cilindri con Trasduttore di Posizione Lineare: Le Serie 6PF sono munite di un trasduttore di posizione lineare potenziometrico integrato all’interno dello stelo, permettendo un controllo preciso della posizione del cilindro e una retroazione in tempo reale del suo movimento.
Cilindri con Blocco Meccanico Automatico di Finecorsa: Alcuni cilindri conformi allo standard ISO 15552 sono dotati di un blocco meccanico automatico di finecorsa, una caratteristica di sicurezza che mantiene la posizione del cilindro in caso di perdita di pressione dell'aria o per applicazioni che richiedono un posizionamento stabile.
Cilindri Inox: Per ambienti aggressivi o che richiedono elevati standard igienici, come l'industria alimentare, farmaceutica o in ambienti marini, Camozzi offre cilindri in acciaio inossidabile. Questi cilindri combinano dimensioni contenute e resistenza ai corrosivi, grazie all'utilizzo dell'acciaio inox per corpo, testate e stelo.
Cilindri Inox Guidati: Questa variante dei cilindri in acciaio inossidabile include guide integrate che impediscono la rotazione dello stelo e garantiscono una maggiore stabilità nei movimenti laterali, aumentando la precisione e l'affidabilità in applicazioni che richiedono un allineamento preciso o movimentazione di carichi con forze laterali.
Cilindri Tondi in Acciaio Inox: Distinguendosi per una geometria semplice e una grande resistenza, questi cilindri sono particolarmente affidabili in contesti difficili e in applicazioni che richiedono pulizia e resistenza a sostanze chimiche o a lavaggi frequenti.
Cilindri Telescopici: Progettati per ottenere lunghe corse in situazioni dove lo spazio di installazione è limitato, i cilindri telescopici sfruttano una struttura estendibile a più stadi.
Attuatori Guidati: Questi dispositivi versatili combinano le funzioni di cilindro e guida in un'unica soluzione. Sono dotati di guide (a strisciamento, a rulli o a sfere) che stabilizzano il movimento del cilindro, prevenendo rotazioni e oscillazioni indesiderate. Offrono una maggiore resistenza alle forze torsionali rispetto ai cilindri standard, rendendoli ideali per applicazioni che richiedono precisione nel posizionamento dei componenti e dove sono presenti elevate forze laterali.
Trova la Misura di Pneumatici Perfetta per la Tua Auto: Guida Facile
Cilindri Tandem e a Posizioni Multiple
Alcune varianti di cilindri ISO sono disponibili in configurazioni speciali come cilindri tandem (per raddoppiare la forza) o cilindri a posizioni multiple, progettati per soddisfare esigenze operative uniche e normative di settori specifici. Altre varianti includono l'uso di materiali e guarnizioni alternativi per operare in condizioni di alte e basse temperature, ambienti corrosivi, umidi, polverosi o a contatto con gli alimenti.
Applicazioni dei Cilindri Pneumatici Camozzi
I cilindri pneumatici Camozzi trovano impiego in una vastissima gamma di settori industriali, svolgendo ruoli fondamentali in numerosi processi.
Automazione Industriale Generale
Nell'automazione industriale, i cilindri pneumatici sono utilizzati per il controllo preciso del movimento in linee di produzione, specialmente dove lo spazio è limitato. La loro capacità di generare forze significative in uno spazio minimo li rende ideali per operazioni di spinta, sollevamento, posizionamento e bloccaggio.
Industria Automobilistica
Nel settore automobilistico, i cilindri pneumatici contribuiscono all'automazione dei processi di montaggio e collaudo, garantendo velocità, precisione e ripetibilità nelle operazioni.
Settore del Packaging
Nell'industria del packaging, questi attuatori sono essenziali per operazioni rapide e ripetitive come il riempimento, l'etichettatura e l'imballaggio, dove la velocità e l'affidabilità sono critiche.
Altri Settori
I cilindri pneumatici sono ampiamente utilizzati anche nell'industria alimentare, farmaceutica, nella robotica, nell'industria del legno e della ceramica, e in molte altre operazioni che richiedono un controllo affidabile e potente del movimento lineare. La loro semplicità di installazione e i ridotti consumi energetici rappresentano ulteriori benefici concreti.
Selezione e Manutenzione
La scelta del cilindro pneumatico più idoneo richiede un'attenta valutazione di diversi fattori tecnici, tra cui la forza necessaria, la corsa utile, la tipologia di fissaggio, la velocità di movimento e le condizioni ambientali operative. È fondamentale considerare parametri come la velocità, la massa e i carichi radiali, che devono essere controllati dall'utente.
La manutenzione accurata è essenziale per garantire la durata prolungata e le prestazioni costanti dei cilindri pneumatici. È necessario verificare periodicamente lo stato delle guarnizioni, la pulizia delle superfici e il corretto allineamento dello stelo. Si sconsiglia l'uso dei cilindri come ammortizzatori o in applicazioni a cuscino d'aria. Per velocità molto elevate, è raccomandata una decelerazione graduale per evitare impatti violenti tra pistone e testata.
Anche l'aria compressa stessa richiede attenzione. Durante il trasporto nei tubi o lo stoccaggio in serbatoi, l'aria può accumulare particelle di ruggine. Inoltre, il vapore acqueo presente nell'aria, al raffreddamento, può condensare e passare allo stato liquido, così come può verificarsi la presenza di fumo d'olio non trattenuto dai prefiltri. Pertanto, un sistema di trattamento dell'aria adeguato è fondamentale per proteggere i componenti pneumatici.
La gamma di cilindri pneumatici Camozzi rappresenta una scelta affidabile per l'implementazione in sistemi di automazione moderna, grazie a componenti progettati per operare in modo efficiente, sicuro e continuo, garantendo la qualità e l'affidabilità necessarie per le sfide dell'industria manifatturiera. Il catalogo PDF aggiornato di Camozzi è disponibile per una consultazione dettagliata.
