Il pedale della frizione è un componente cruciale per il corretto funzionamento di un veicolo con cambio manuale. Sull'Opel Astra H, come su molti altri modelli, possono manifestarsi diverse problematiche legate a questo elemento, che spaziano da semplici rumori a malfunzionamenti più complessi che compromettono la guidabilità. È fondamentale comprendere la natura di questi problemi e le relative soluzioni, sia per la manutenzione ordinaria che per interventi più approfonditi. La complessità del sistema frizione-pedale, soprattutto in presenza di componenti idraulici e volani a doppia massa, richiede un'analisi attenta e, spesso, l'intervento di personale specializzato.
Problemi Comuni e L'Impatto delle Modifiche
Le vetture, con l'avanzare degli anni e l'usura, possono presentare guasti a molte parti meccaniche. Anche un veicolo usato poco, se ha molti anni (come un'auto di 13 anni), può avere un'usura esagerata per diversi componenti. Nel contesto dell'Opel Astra H, è noto che modifiche non professionali, come una mappa della centralina mal eseguita o "troppo spinta", possono avere un impatto significativo sulla durata e sul funzionamento della frizione. Aumenti eccessivi di coppia, infatti, possono essere mal sopportati dai componenti originali della frizione, specialmente se già fragili di natura.

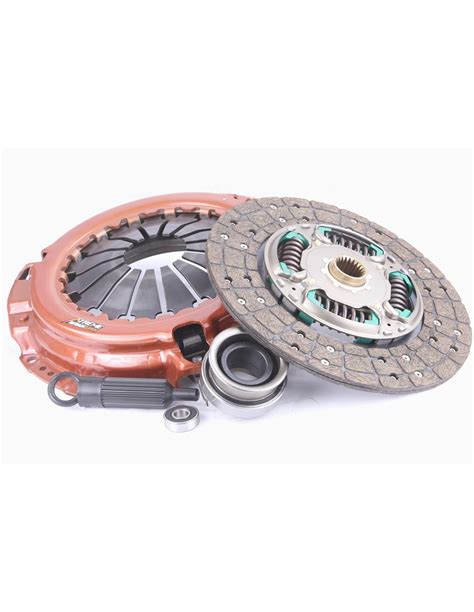

Un esempio di questo è il caso in cui, dopo la sostituzione della frizione originale, si sia montato un disco frizione rinforzato sul resto della frizione originale Opel. Generalmente, per "frizione rinforzata" si intende l'intero kit frizione rinforzato, che include spingidisco, reggispinta, disco, molle e tutti gli altri componenti. Montare solo un disco rinforzato (che ha molle più grosse nel parastrappi) con il resto dei componenti originali è considerato un rischio elevato e può portare a guasti precoci.
In situazioni del genere, le soluzioni possibili sono due: tornare alla mappa originale del veicolo (o optare per una meno spinta) oppure montare l'intero kit frizione rinforzato e un volano monomassa, per garantire una maggiore robustezza e durata all'intero sistema. È importante considerare che, per modelli Opel meno "spinti", la disponibilità di kit frizione rinforzati potrebbe non essere scontata.
Il Pedale Frizione Duro o Lento nel Ritorno: Un Caso Studio
Una delle problematiche più fastidiose che possono interessare il pedale frizione sull'Opel Astra H è la sua tendenza a diventare duro o a tornare indietro molto lentamente dopo essere stato premuto. Questo malfunzionamento è stato riscontrato su alcune vetture Opel, in particolare su un'Astra H GTC con codice motore Z19D. Il problema si è manifestato inizialmente con vibrazioni significative del motore, che si ripercuotevano su tutta la scocca, indicando un malfunzionamento del volano a doppia massa.
Per risolvere questo, è stata necessaria la sostituzione del volano, del kit frizione autoregolante e del cuscinetto reggispinta idraulico. Tuttavia, durante la prova su strada successiva all'intervento, sono state riscontrate anomalie nei cambi di marcia e, in particolare, nel funzionamento del pedale frizione. Quest'ultimo, infatti, premeva a fatica e tornava indietro molto lentamente, al punto che la macchina rimaneva in folle.
Come funziona la Frizione?
In un primo momento, il problema sembrava riguardare il cuscinetto della frizione, come se continuasse a spingere il diaframma del meccanismo anche in fase di rilascio del pedale. Dopo aver verificato che la pompa frizione funzionava correttamente, si è proceduto a smontare nuovamente il cambio per ispezionare i componenti appena installati. Questa ispezione iniziale non ha evidenziato anomalie visibili.
L'importanza dell'O-ring: Un Dettaglio Cruciale
Ripercorrendo le operazioni svolte, l'attenzione si è concentrata sul cuscinetto reggispinta idraulico, sospettando che potesse essere la causa, nonostante fosse stato appena sostituito. Dopo aver rimosso il componente con la relativa tubazione idraulica fino al raccordo del tubo di mandata, è stato possibile confrontarlo con quello vecchio. È stato allora che è emerso un dettaglio cruciale: l'o-ring situato nell'estremità della tubazione di ingresso olio non era presente sul cuscinetto nuovo.

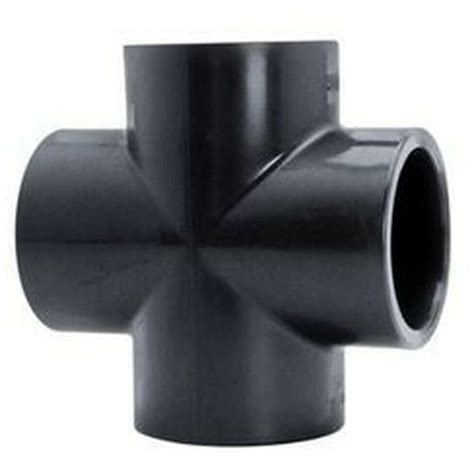

Proseguendo con l'indagine, si è controllato il raccordo in plastica sul tubo di mandata dell'olio, quello dove si trova l'ugello di spurgo del circuito. Inizialmente, l'o-ring non sembrava essere presente all'interno del raccordo. Tuttavia, una volta svitato l'ugello di spurgo e inserito un piccolo perno sottile per verificare l'assenza di ostruzioni, è stata riscontrata la presenza del vecchio o-ring all'interno del raccordo. Questo dettaglio era sfuggito a un primo controllo visivo, poiché sia l'interno del raccordo che l'o-ring stesso erano di colore nero.
Il malfunzionamento della frizione era stato generato proprio durante la riparazione del guasto al volano. Nel rimuovere il cuscinetto reggispinta precedente, il relativo o-ring era rimasto incastrato nell'estremità inferiore del raccordo in plastica sulla mandata olio. Questo semplice o-ring "di troppo" impediva al fluido idraulico di tornare correttamente nel senso opposto, dopo essere stato messo in pressione per azionare l'avanzamento del cuscinetto reggispinta verso il meccanismo frizione.
Questo spiega l'indurimento del pedale frizione durante una scalata o dopo due o tre azionamenti ripetuti. A causa di questa ostruzione sulla tubazione (che è unica per mandata e ritorno), l'olio incontrava molta difficoltà nel rifluire, rendendo il pedale frizione non azionabile. È stato un errore fortunato non aver forzato il pedale, altrimenti il cuscinetto reggispinta sarebbe potuto esplodere a causa di un'extra corsa. Questo caso sottolinea l'importanza di un'attenzione meticolosa ai dettagli durante qualsiasi intervento di manutenzione, anche per componenti apparentemente insignificanti come un o-ring.
Rumori del Pedale Frizione: La "Maledetta Molla"
Un'altra problematica comune che può affliggere il pedale della frizione dell'Opel Astra H, e non solo, è la presenza di rumori fastidiosi, spesso descritti come un suono simile a una molla che si allunga e si rilascia. Questo rumore può essere percepito sia nell'affondo che nel rilascio a fine corsa del pedale. La causa più frequente di questo inconveniente è la mancanza di lubrificazione di una guarnizione o di un componente simile della frizione.
Questo problema può presentarsi anche su veicoli relativamente nuovi, come un'auto con 8500 km, e può essere particolarmente fastidioso per il conducente. Una soluzione pratica e spesso efficace per questo tipo di rumore è l'applicazione di un lubrificante spray come lo Svitol. Questo prodotto è facilmente reperibile in ferramenta e nei centri commerciali e può essere spruzzato direttamente sull'asta o sulla molla del pedale per alleviare il rumore.
È interessante notare che questo stesso problema si è manifestato anche su altri modelli Opel, come la Zafira. La "maledetta molla della frizione" è un riferimento scherzoso ma significativo alla frequenza con cui questa specifica problematica si presenta.
La Sostituzione Ripetuta dei Componenti Frizione: Un Segno di Problemi Profondi
In alcuni casi estremi, i problemi legati alla frizione dell'Opel Astra H possono portare a una serie di sostituzioni ripetute di componenti, senza una risoluzione definitiva del problema. Un esempio di ciò è stato un utente che ha riferito di aver sostituito in totale ben "3 gruppi frizione, 4 cuscinetti attuatori, 2 volani e una pompa pedale" sulla propria vettura. Una tale frequenza di sostituzioni è estremamente insolita e suggerisce che la causa radice del problema potrebbe non essere stata identificata o risolta correttamente.
In situazioni come queste, è lecito sospettare che i pezzi montati non siano sempre stati della qualità adeguata (ad esempio, pezzi "di fortuna" anziché rinforzati o originali) o che ci sia stata una diagnosi errata della problematica iniziale. Quando si affronta la sostituzione del kit frizione sull'Opel Astra H, in genere non si riscontrano particolari difficoltà o procedure specifiche come quelle richieste per i cambi automatici o robotizzati. Tuttavia, come dimostrato dal caso dell'o-ring, imprevisti e dettagli trascurati possono complicare significativamente l'operazione.
Il Pedale Frizione in Plastica e il Gioco Laterale

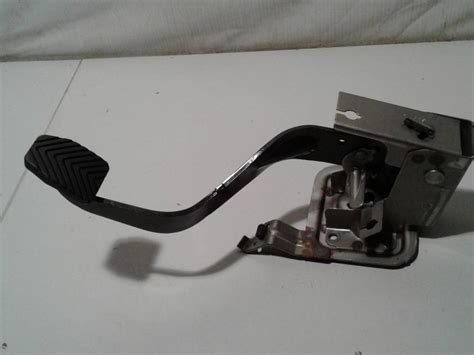

Un aspetto che ha destato curiosità e talvolta preoccupazione tra i possessori di Opel Astra è il materiale con cui è realizzata la leva del pedale della frizione. Molti hanno notato che, a differenza del pedale del freno che spesso è in metallo, la leva del pedale frizione è di plastica, una tendenza che si è diffusa in diverse case automobilistiche per ragioni di costo e peso.
Questa caratteristica è stata riscontrata già sull'Astra H (e sulla Zafira B), e successivamente anche sull'Astra J. Alcuni utenti hanno segnalato un certo "gioco" orizzontale sul pedale della frizione in plastica, non presente sul pedale del freno, che appariva molto più fermo. L'ipotesi è che questo gioco possa essere dovuto proprio al materiale plastico della leva.
In alcuni casi, questo gioco è stato interpretato come un difetto e le officine hanno tentato di risolverlo sostituendo l'intera pedaliera. Tuttavia, ci sono stati casi in cui il problema si è ripresentato anche dopo la sostituzione, suggerendo che potrebbe trattarsi di una caratteristica costruttiva o di una tolleranza accettabile, piuttosto che di un vero e proprio guasto. È importante notare che la presenza di un leggero gioco non implica necessariamente un malfunzionamento imminente, ma può essere un aspetto che il proprietario del veicolo trova fastidioso.
La Pompa Pedale e l'Attuatore della Frizione

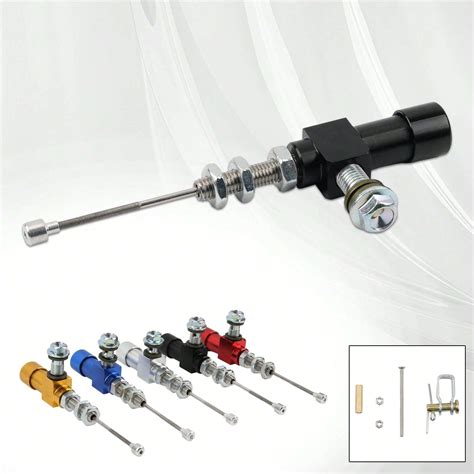

Il sistema della frizione sull'Opel Astra H include anche la pompa del pedale e l'attuatore della frizione, entrambi fondamentali per il corretto funzionamento. L'attuatore della frizione, in particolare, è spesso comandato dallo stesso liquido dei freni. Se l'attuatore non funziona correttamente, la frizione "non stacca", impedendo la separazione fisica tra motore e cambio, essenziale quando il motore è avviato.
Un guasto all'attuatore può manifestarsi con la difficoltà o l'impossibilità di inserire le marce a motore acceso, anche se a motore spento le marce entrano regolarmente. La manutenzione di questi componenti, incluso lo spurgo del sistema idraulico, può essere un'operazione che richiede l'intervento di un meccanico, soprattutto se si agisce da sotto la vettura, con il veicolo sul ponte. È fondamentale che lo spurgo sia eseguito correttamente per garantire l'efficace funzionamento dell'intero sistema.
Pedale Acceleratore Elettronico e Problemi Correlati
Sebbene l'attenzione sia posta sul pedale frizione, è importante menzionare un'altra componente simile nell'Astra H, ovvero il pedale acceleratore elettronico "Drive-by-wire" (senza cavo metallico), che presenta una complessità diagnostica maggiore rispetto ai tradizionali acceleratori a filo. Questo sistema, in particolare sulla versione 1.7 turbo diesel, può causare inconvenienti legati all'impianto ABS-ESP e al sistema di iniezione.
I sintomi includono l'accensione della spia dell'ABS-ESP, il motore in stato di recovery, la mancanza di accelerazione e un minimo alto e accelerato. I codici guasto associati possono essere P0500 (Sensore velocità veicolo), C0242 (Segnale errato coppia motore) e C0237 (Segnale errato posizione pedale acceleratore).

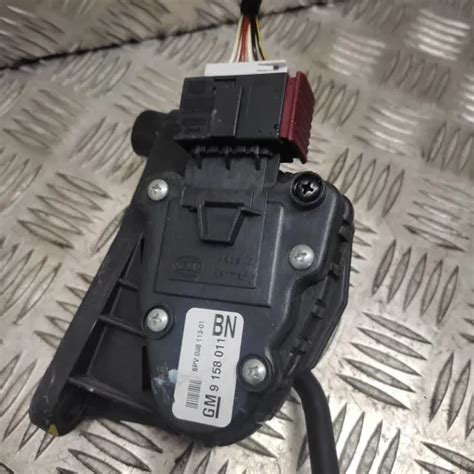

Il pedale acceleratore elettronico funziona con un alberino assiale che aziona due potenziometri (uno principale e uno di sicurezza), alimentati a 5 V. La loro resistenza varia in base all'angolo di rotazione dell'alberino, generando un segnale in tensione inviato alla centralina. Questi segnali sono ridondanti per garantire la sicurezza di marcia e non devono presentare discontinuità.
Nel caso specifico dell'Opel Astra H, il guasto è spesso dovuto alla connessione intermedia del cablaggio del pedale acceleratore, situata sul montante della portiera sinistra. A causa della sua posizione, questo connettore è soggetto a trazioni, spostamenti o disturbi dovuti alla presenza di ossido o sporcizia sui collegamenti elettrici. Questo può causare un'interpretazione anomala dei segnali del potenziometro del pedale acceleratore da parte della centralina iniezione, che di conseguenza esclude il comando sul pedale, non facendo più "prendere" l'acceleratore e aumentando i giri motore a un minimo più alto. Dato che il segnale è utilizzato anche dalla logica del sistema ABS-ESP, il difetto si manifesta anche con l'accensione della relativa spia.
La soluzione a questo problema prevede il controllo della presenza dei 5 volt di alimentazione, delle masse e dei segnali delle due piste, oltre alla continuità del cablaggio del potenziometro del pedale fino alla centralina motore, utilizzando un multimetro. Se tutto risulta regolare, è fondamentale stringere accuratamente le spinette di tutte le connessioni intermedie poste sul cablaggio del potenziometro del pedale acceleratore. Questa operazione va eseguita con cura, utilizzando un cacciavite dalla punta sottile e verificando che le spinette trattengano all'inserimento. In caso di anomalie persistenti, si consiglia di utilizzare una fascetta a strappo sulle connessioni per mantenerle sempre ben unite.
