Spia Airbag Accesa su Clio 3: Diagnosi e Soluzioni per i Collegamenti e i Sensori

Il sistema airbag, un elemento cruciale della sicurezza passiva in ogni veicolo, è progettato per limitare i danni fisici agli occupanti in caso di impatto violento. La sua efficacia è intrinsecamente legata all'uso delle cinture di sicurezza con pretensionatore. Quando la spia dell'airbag si accende sul cruscotto di una Renault Clio 3, segnala un'anomalia che richiede un'attenta diagnosi e risoluzione per garantire la piena funzionalità del sistema di ritenuta.

Comprendere il Sistema Airbag e la Sua Centralina

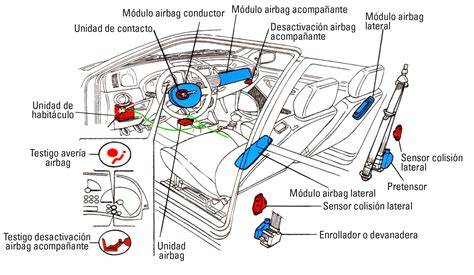

L'attivazione, la sorveglianza dell’efficienza dei dispositivi e il rilevamento degli eventuali guasti del sistema airbag sono gestiti da una centralina elettronica dedicata. Questa centralina, spesso indicata come modulo SRS, è il componente centrale del sistema di sicurezza in caso di incidente del veicolo. Nella Renault Clio di quarta generazione, ad esempio, la centralina dell'airbag, solitamente di produzione Continental, è montata sotto il rivestimento del pavimento della console centrale, tra la leva del cambio e il freno di stazionamento. Essa riceve segnali di impatto da vari sensori distribuiti nel veicolo.

Questi sensori di impatto si trovano in posizioni strategiche, come nel rivestimento interno del montante B inferiore, vicino all'ancoraggio della cintura di sicurezza, e possono includere due sensori laterali montati sullo sportello. La centralina monitora costantemente i segnali provenienti da questi sensori e i dati di decelerazione al fine di rilevare una collisione. Quando le condizioni di impatto sono confermate, risponde in millisecondi attivando gli airbag e i pretensionatori delle cinture di sicurezza.

Al momento dell'accensione del veicolo, la centralina elettronica dell'airbag esegue un autocontrollo dell'intero SRS per verificare che ciascun circuito funzioni come previsto, assicurando l'integrità del sistema durante il funzionamento. Se le soglie di attivazione sono soddisfatte in caso di incidente, la centralina elettronica trasmette un segnale per azionare gli airbag e i pretensionatori della cintura di sicurezza appropriati.

Un'ulteriore misura di sicurezza implementata durante un evento di crash è il blocco dell'iniezione su comando della centralina motore. Quando il veicolo subisce un incidente, il calcolatore d'iniezione riceve l'informazione di urto dalla rete trasmissione dati CAN e può così interrompere l'iniezione per prevenire ulteriori danni o rischi. Il ripristino del sistema dopo un blocco dell'iniezione è abbastanza semplice: occorre spegnere il quadro per circa 10 secondi, quindi reinserire il contatto per permettere l’avviamento del motore. In seguito, si consiglia di eseguire una prova su strada seguita da un controllo dei parametri tramite lo strumento di diagnosi.

Errori Comuni e Diagnosi Iniziale: Il Caso della Clio 3

Un caso specifico ha coinvolto una Clio 3 del 2010, 1.2 benzina, in cui la spia dell'airbag era già accesa da tempo. Dopo la sostituzione di una batteria difettosa, che aveva causato l'impossibilità di avviare l'auto, sono stati rilevati vari errori, inclusi quelli relativi alla bassa tensione della batteria. Una volta cancellati gli errori, ne è rimasto attivo uno: 8097 "circuito sensore urto laterale destra att.".

Questo tipo di errore suggerisce un problema specifico nel circuito del sensore di impatto laterale destro. Nonostante i tentativi di risolvere il problema staccando e riattaccando il connettore sotto il sedile passeggero, la spia rimaneva accesa sul cruscotto. In alcune occasioni, dopo aver messo in moto, la spia si spegneva per poi riaccendersi.

È fondamentale chiarire che, contrariamente a quanto si potrebbe pensare, il sensore di urto laterale non ha connessioni sotto i sedili. Le connessioni sotto i sedili sono tipicamente relative alla carica laterale nel sedile, come ad esempio i pretensionatori delle cinture o i sensori di presenza. Pertanto, intervenire sui connettori sotto il sedile passeggero per l'errore 8097 potrebbe non essere risolutivo.

Considerando che l'auto in questione non ha subito incidenti gravi, ma il proprietario, essendo un contadino, potrebbe aver preso qualche buca su strade sterrate, è possibile che vibrazioni o scosse abbiano causato un allentamento o un danneggiamento del sensore o del suo cablaggio.

Localizzazione e Verifica del Sensore Urto Laterale Destro

La localizzazione esatta del sensore di urto laterale destro è cruciale per la diagnosi. Generalmente, questi sensori sono posizionati strategicamente nella struttura del veicolo per rilevare con precisione gli impatti laterali. Possono trovarsi all'interno dei montanti (come il montante B), nelle portiere o nelle traverse laterali del telaio. Per la Clio 3, è probabile che il sensore di urto laterale destro sia montato all'interno del montante B destro o della portiera anteriore o posteriore destra, a seconda della configurazione specifica del modello.

Per accedere al sensore, potrebbe essere necessario rimuovere parte del rivestimento interno del montante o della portiera. È un'operazione che richiede cautela e, se non si ha familiarità con le procedure, è consigliabile rivolgersi a un professionista. Una volta individuato il sensore, è importante verificarne l'integrità fisica e, soprattutto, la solidità dei suoi collegamenti elettrici. Un collegamento allentato, corroso o danneggiato può interrompere il segnale e causare l'errore 8097.

Soluzioni e Considerazioni Professionali

Nel caso di un collegamento allentato o difettoso, la riparazione può consistere nel ripristinare il contatto o nel sostituire il cablaggio danneggiato. Un utente della community ha riferito un problema simile con la sua Clio, dove la spia dell'airbag rimaneva accesa. Dopo aver controllato i collegamenti del sensore di collisione, si è scoperto che la causa era una connessione allentata nel sistema airbag, risolta in officina per un costo di circa 95€. Questo testimonia che spesso la soluzione può essere relativamente semplice e non necessariamente legata a un guasto grave della centralina.

Tuttavia, è fondamentale sottolineare che i problemi relativi al sistema airbag sono questioni di sicurezza critiche. Anche se si riesce a risolvere temporaneamente un problema di connessione, è vivamente consigliabile far controllare il veicolo da un professionista. Un sistema di ritenuta difettoso non è un rischio che vale la pena correre.

Quando la Centralina Airbag Richiede Intervento

In alcuni casi, la centralina airbag stessa può essere la causa del problema. Il degrado interno può causare il guasto della centralina, impedendole di trasmettere uno stato SRS valido sul bus CAN. Se gli strumenti diagnostici indicano una centralina difettosa, la sostituzione può sembrare l'unica soluzione. Tuttavia, è importante considerare che le centraline elettroniche dell'airbag di ricambio potrebbero avere gli stessi punti deboli di progettazione interna dell'unità originale, aumentando il rischio di malfunzionamenti ripetuti.

Esistono servizi specializzati che offrono test e ricondizionamento delle centraline elettroniche dell'airbag. Queste unità vengono accuratamente testate su impianti all'avanguardia, anche noti come soluzioni di prova Hardware-In-the-Loop (HIL), che permettono di identificare guasti anche intermittenti prima del ricondizionamento. Dopo aver identificato il guasto e aver completato un ricondizionamento, l'unità viene nuovamente testata per verificarne la piena funzionalità, garantendo un'affidabilità a lungo termine superiore rispetto alla semplice sostituzione con un ricambio standard.

Dopo un urto di una certa severità, come nel caso in cui siano intervenuti entrambi gli airbag frontali, o comunque non sia più possibile resettarla, la centralina airbag deve essere sostituita. La procedura di sostituzione deve essere eseguita attraverso uno strumento di diagnosi che supporti questa funzione. I passaggi includono:

• Assicurarsi che il quadro sia disinserito.
• Sostituire la centralina.
• Inserire il VIN (numero di telaio della vettura) nella nuova centralina utilizzando lo strumento di diagnosi tramite il comando “Scrittura VIN”.
• Disinserire il contatto.
• Effettuare un controllo con l’ausilio di uno strumento di diagnosi.
• Sbloccare la centralina usando il comando “Sbloccaggio calcolatore”, solo in caso di assenza di anomalia dichiarata dallo strumento di diagnosi, e verificare lo spegnimento della spia.

Selezionando sullo strumento il menù delle regolazioni (che può essere chiamato anche Codifica moduli, Ripristino centraline, ecc.), è possibile seguire le istruzioni a video per procedere correttamente.

Prevenzione e Manutenzione

Sebbene la spia dell'airbag sia un indicatore di problemi già esistenti, alcune precauzioni possono aiutare a prevenire malfunzionamenti. Evitare di maneggiare i cablaggi del sistema airbag senza la dovuta conoscenza e, in caso di interventi nell'abitacolo, prestare attenzione a non danneggiare i cavi o i connettori sotto i sedili o nei montanti. Inoltre, in veicoli che operano su terreni accidentati, un controllo periodico dei cablaggi e dei sensori può essere una buona pratica per identificare e risolvere potenziali allentamenti o danni prima che si manifestino come guasti.

La corretta gestione della batteria è anch'essa fondamentale. Come dimostrato dal caso della Clio 3, una batteria difettosa o con bassa tensione può generare errori nel sistema airbag, anche se non direttamente correlati a un guasto fisico dei suoi componenti. Un sistema elettrico stabile è essenziale per il corretto funzionamento di tutti i moduli elettronici del veicolo, inclusa la centralina airbag.

In sintesi, la spia dell'airbag accesa sulla Clio 3 richiede un approccio metodico, partendo da una diagnosi precisa tramite strumento diagnostico. L'errore 8097 "circuito sensore urto laterale destra att." indirizza l'attenzione al sensore specifico e al suo cablaggio. La verifica della sua localizzazione e dei collegamenti è il passo successivo. In ogni caso, data la natura critica del sistema airbag, l'intervento di un professionista è sempre la scelta più sicura e consigliata.
