L'adozione di sistemi di energia rinnovabile è in costante crescita, e con essa la complessità dei componenti necessari a garantire un funzionamento efficiente e sicuro. Al centro di molti di questi sistemi, in particolare quelli ibridi che combinano diverse fonti energetiche, si trova il controller di carica. Questo dispositivo è fondamentale per la regolazione del flusso di elettricità, salvaguardando la vita utile delle batterie e ottimizzando la produzione energetica. La comprensione del funzionamento e del corretto collegamento di un controller ibrido, come un modello da 1400W, è cruciale per massimizzare i benefici derivanti dall'integrazione di pannelli solari e turbine eoliche.
Il Ruolo Essenziale del Regolatore di Carica Solare
Un regolatore di carica solare costituisce un componente essenziale di un impianto fotovoltaico. La sua funzione primaria è quella di regolare il flusso di elettricità che dai pannelli solari viene immesso nelle batterie. Questo dispositivo garantisce che la tensione e la corrente che entrano nella batteria siano costanti, consentendo un processo di ricarica sicuro ed efficiente. Senza un regolatore di carica solare, le batterie sono vulnerabili al sovraccarico o alla scarica eccessiva, condizioni che possono compromettere significativamente la durata della batteria e l'efficienza complessiva del sistema. I regolatori di carica, in sostanza, controllano la carica, assicurandosi che le batterie ricevano la massima energia possibile dai pannelli senza mai sovraccaricarle.

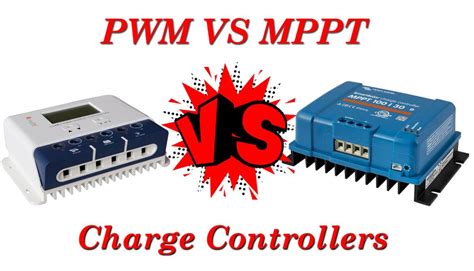

Tipi di Regolatori di Carica Solare: PWM e MPPT
Esistono due tipi principali di regolatori di carica solare: PWM (Pulse Width Modulation) e MPPT (Maximum Power Point Tracking). Il secondo tipo di controller di carica, ovvero i controller MPPT, è diventato molto più comune negli ultimi anni. I controller MPPT sono considerati molto più avanzati e in genere offrono una gamma più ampia di funzioni per proteggere e prolungare la durata delle batterie. La loro capacità di tracciare il punto di massima potenza (MPP) dei pannelli solari consente di estrarre la massima energia possibile, anche in condizioni di irraggiamento non ottimali. D'altro canto, il lato positivo dei controller PWM standard è rappresentato principalmente dal costo contenuto. Se si dispone di un piccolo pannello solare su una cabina o un camper, in assenza di ombreggiature e con pieno sole, un caricabatterie PWM più economico e meno avanzato funzionerà perfettamente per le proprie esigenze.
L'Innovazione del Controller Ibrido Vento-Solare
La combinazione di pannelli solari e turbine eoliche rappresenta un ottimo modo per aumentare la produzione di energia alternativa. In una certa misura, un tale sistema può garantire la produzione continua di energia off-grid, poiché i pannelli solari funzionano durante il giorno e le turbine eoliche possono funzionare anche di notte. Combinare fonti di energia solare ed eolica per l'alimentazione off-grid è quindi un'idea valida e altamente efficiente. Sistemi di questo tipo richiedono fondamentalmente regolatori di carica ibridi vento-solare. Naturalmente, un controller di carica ibrido di qualità aiuterà a configurare un sistema di alimentazione off-grid affidabile che unisce fonti solari ed eoliche.
Un controller ibrido solare eolico è un dispositivo in grado di combinare e regolare la corrente proveniente da due fonti di alimentazione alternative: solare ed eolico. Lo scopo principale di un controller di carica ibrido è garantire il massimo input alla batteria sia da fonti eoliche che solari contemporaneamente. Un controller ibrido eolico/solare sembra offrire il vantaggio di un carico di carica sincronizzato per il circuito solare ed eolico. È possibile far funzionare un regolatore solare e uno eolico affiancati sullo stesso banco di batterie, ma è fondamentale assicurarsi di poter impostare l'una o l'altra tensione di mantenimento in modo che corrisponda all'altra. Un controller ibrido è, senza dubbio, una parte essenziale di un sistema di alimentazione ibrido. Esistono molti marchi che offrono regolatori di carica ibridi solari eolici di alta qualità. Quando si sceglie un controller di carica per l'energia eolica, è assolutamente essenziale selezionare un controller adatto al proprio sistema in termini di dimensioni e capacità massime. Se un regolatore di carica eolica soddisfa queste specifiche, è idoneo per l'uso con la turbina eolica.
Preparazione e Installazione: Un Passo Cruciale per la Sicurezza e l'Efficienza
Prima di iniziare l'installazione, è necessaria una preparazione accurata per garantire che la procedura si svolga in modo sicuro ed efficiente. Conoscere le attrezzature, i componenti e le precauzioni di sicurezza adeguati può aiutare a ridurre la possibilità di errori tecnici e danni ai dispositivi. Questa fase è anche fondamentale per comprendere come collegare il regolatore di carica solare in modo efficace e in conformità con i requisiti del settore.
Il corretto collegamento del regolatore di carica solare è fondamentale per garantire il funzionamento sicuro ed efficiente dell'impianto solare. Una corretta sequenza di installazione aiuta il regolatore a leggere con precisione le condizioni della batteria e a regolare in modo ottimale il processo di ricarica. Comprendere come collegare i regolatori di carica solari consente di ridurre gli errori di installazione e i danni ai componenti.
Fasi preliminari:
Valutazione del Sito e Dimensionamento del Sistema: Prima di ogni cosa, è necessario valutare attentamente il sito di installazione per determinare l'esposizione al sole e al vento. Questo influenzerà il dimensionamento dei pannelli solari e della turbina eolica, nonché la scelta del controller ibrido. Per un controller da 1400W, è importante assicurarsi che la somma della potenza massima erogabile dai pannelli solari e dalla turbina eolica non superi tale valore, con un margine di sicurezza. Ad esempio, se si utilizzano pannelli solari con una potenza totale di 800W e una turbina eolica da 600W, un controller da 1400W sarebbe teoricamente adeguato. Tuttavia, è sempre consigliabile sovradimensionare leggermente il controller per prevenire il sovraccarico e garantire la massima efficienza in condizioni di picco.
Scelta dei Componenti: Assicurarsi che tutti i componenti, inclusi pannelli solari, turbina eolica, batterie, cavi e connettori, siano compatibili tra loro e con il controller ibrido scelto. Verificare le tensioni di sistema (es. 12V, 24V, 48V) e le correnti massime. I controller da 1400W sono spesso progettati per sistemi a 12V, 24V o 48V. È fondamentale che la tensione nominale del controller corrisponda a quella del banco batterie.
Sicurezza Elettrica: L'elettricità, soprattutto in impianti di questa portata, può essere pericolosa. Indossare sempre dispositivi di protezione individuale (DPI) come guanti isolati e occhiali di sicurezza. Assicurarsi che tutti i circuiti siano disattivati prima di iniziare qualsiasi collegamento. È consigliabile l'installazione di interruttori di sicurezza e fusibili adeguati su tutti i rami del circuito per proteggere il sistema da cortocircuiti e sovraccarichi.

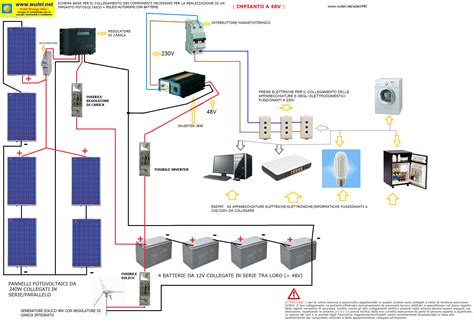

Schema di Collegamento Tipico di un Controller Ibrido da 1400W
Il collegamento di un controller ibrido vento-solare segue generalmente una sequenza specifica per garantire la sicurezza e il corretto funzionamento. Sebbene le specifiche possano variare leggermente tra i diversi modelli e produttori, i principi fondamentali rimangono gli stessi.
REGOLATORE EOLICO SOLARE IBRIDO: I 5 migliori regolatori eolici solari ibridi
Collegamento della Batteria al Controller: Questo è il primo e più cruciale passo. Collegare i terminali positivi (+) e negativi (-) della batteria ai rispettivi terminali sul controller. Molti controller moderni sono dotati di protezione contro l'inversione di polarità, ma è comunque fondamentale prestare la massima attenzione per evitare danni. Il controller deve "vedere" la batteria per determinare la tensione di sistema e iniziare il processo di regolazione. Senza la batteria collegata per prima, il controller potrebbe non funzionare correttamente o danneggiarsi quando si collegano le fonti di energia. I cavi per le batterie devono essere di sezione adeguata per gestire la corrente massima di carica e scarica, riducendo le perdite di energia e prevenendo il surriscaldamento.
Collegamento della Turbina Eolica al Controller: Successivamente, collegare i cavi provenienti dalla turbina eolica ai terminali designati per l'input eolico sul controller ibrido. Le turbine eoliche producono corrente alternata (AC) che deve essere rettificata in corrente continua (DC) per caricare le batterie. Molti controller ibridi includono un rettificatore interno, ma alcuni modelli potrebbero richiedere un raddrizzatore esterno. Assicurarsi di seguire attentamente le istruzioni del produttore della turbina eolica e del controller. È importante anche verificare se la turbina eolica richiede un freno elettromagnetico o un sistema di scarico del carico (dump load) per proteggerla in caso di batterie piene o di vento eccessivo; i controller ibridi di qualità spesso integrano queste funzionalità.
Collegamento dei Pannelli Solari al Controller: Dopo aver collegato la turbina eolica, procedere con il collegamento dei pannelli solari. Collegare i cavi positivi (+) e negativi (-) dei pannelli solari ai terminali di ingresso solare del controller. Se si utilizzano più pannelli solari, assicurarsi che siano collegati correttamente in serie, in parallelo o in una configurazione serie-parallelo, a seconda della tensione di sistema e delle specifiche del controller. Per i controller MPPT, è spesso vantaggioso collegare i pannelli in serie per ottenere una tensione più elevata, che il controller può poi convertire in modo più efficiente alla tensione di carica della batteria. Anche qui, i cavi devono essere di sezione adeguata e dotati di connettori MC4 per una connessione sicura e resistente alle intemperie.
Collegamento del Carico (Opzionale): Alcuni controller ibridi includono un'uscita per il carico DC. Questa uscita può essere utilizzata per alimentare direttamente piccoli carichi DC, come luci a LED o ventilatori, senza passare attraverso un inverter. Questa funzionalità è utile per massimizzare l'efficienza, poiché evita le perdite di conversione AC/DC associate agli inverter. Se si utilizza questa funzione, collegare i carichi DC ai terminali di uscita del carico sul controller, rispettando la polarità e la potenza massima supportata dall'uscita.
Funzionalità Avanzate e Protezioni
I controller ibridi moderni, specialmente quelli di capacità come 1400W, integrano una serie di funzionalità avanzate e sistemi di protezione per garantire un funzionamento affidabile e la longevità dell'intero sistema.
Regolazione della Carica: Il controller regola continuamente la tensione e la corrente per ottimizzare il processo di carica. Questo include la gestione delle fasi di carica (bulk, absorption, float) per le batterie, prevenendo il sovraccarico e la solfatazione.
Protezione da Sovraccarico e Scarica Eccessiva: Il controller interrompe automaticamente la carica quando le batterie sono completamente cariche e scollega i carichi quando la tensione della batteria scende al di sotto di un livello critico, prevenendo danni permanenti.
Protezione da Inversione di Polarità: Molti controller offrono protezione integrata contro il collegamento errato dei cavi.
Protezione da Cortocircuito: Previene danni al controller e agli altri componenti in caso di cortocircuito nel circuito dei pannelli solari, della turbina eolica o delle batterie.
Compensazione della Temperatura: La tensione di carica ottimale per le batterie varia con la temperatura. I controller avanzati utilizzano un sensore di temperatura per regolare la tensione di carica di conseguenza, migliorando la durata della batteria.
Display LCD e Monitoraggio: Molti controller ibridi sono dotati di display LCD che mostrano informazioni cruciali come la tensione della batteria, la corrente di carica dai pannelli solari e dalla turbina eolica, la potenza prodotta e lo stato di carica delle batterie. Alcuni modelli offrono anche connettività Bluetooth o RS485 per il monitoraggio remoto tramite app o software.
Gestione del Dump Load: Per le turbine eoliche, il controller ibrido può gestire un carico di scarico (dump load) che dissipa l'energia in eccesso quando le batterie sono piene o in caso di venti molto forti, proteggendo la turbina dal sovraccarico e dal surriscaldamento.
Manutenzione e Ottimizzazione
Una volta installato e collegato correttamente, un controller ibrido da 1400W richiede una manutenzione minima, ma periodici controlli possono garantire la massima efficienza e durata del sistema.
Ispezione Visiva: Controllare regolarmente i collegamenti dei cavi per assicurarsi che siano ben saldi e privi di corrosione. Verificare l'assenza di danni fisici al controller e agli altri componenti.
Pulizia: Mantenere puliti i pannelli solari per massimizzare la loro produzione energetica. Controllare le pale della turbina eolica per sporco o detriti.
Monitoraggio delle Prestazioni: Utilizzare il display del controller o le funzionalità di monitoraggio remoto per tenere traccia delle prestazioni del sistema nel tempo. Anomalie nelle letture possono indicare problemi che richiedono attenzione.
Verifica della Tensione della Batteria: Assicurarsi che le batterie mantengano una tensione adeguata e che il controller le stia caricando correttamente.
L'implementazione di un controller ibrido vento-solare da 1400W in un sistema off-grid o ibrido offre la possibilità di sfruttare appieno il potenziale delle energie rinnovabili. Comprendere il suo funzionamento, seguire le procedure di collegamento corrette e prestare attenzione alla manutenzione garantisce un sistema affidabile, efficiente e duraturo, contribuendo a un futuro energetico più sostenibile.
