Guida Tecnica all'Analisi del Codice Errore P1485 su Nissan Qashqai e Sistemi di Gestione Emissioni

La complessità dei moderni propulsori, specialmente quelli alimentati a gasolio, è cresciuta esponenzialmente negli ultimi anni a causa della crescente necessità di ridurre l'impatto ambientale, in particolare per quanto riguarda le emissioni di ossidi di azoto (NOx) e particolato. Quando un veicolo come la Nissan Qashqai segnala anomalie tramite il sistema di autodiagnosi, la comprensione profonda della logica di controllo del motore e dei dispositivi periferici è fondamentale per una riparazione accurata. In particolare, il codice di errore P1485 richiede un approccio metodico che spazii dal controllo dei solenoidi fino alla verifica dei circuiti elettrici.

Analisi del Codice P1485: Verifica del Solenoide VCT e Circuito di Freno

Il codice errore P1485, quando rilevato su sistemi Nissan, richiede innanzitutto di verificare il corretto funzionamento del solenoide VCT (Variable Cam Timing). L'attenzione deve essere rivolta verso una possibile valvola solenoide VCT bloccata o che presenta difficoltà di movimento, spesso causata da una contaminazione interna dei condotti.

Parallelamente, è essenziale considerare che il codice P1485 può essere associato a problematiche legate al segnale BPP (Brake Pedal Position). Un'anomalia può manifestarsi se il segnale del sensore del freno risulta fuori dal campo di autotest durante la procedura KOEO (Key On Engine Off), ovvero quando il segnale BPP rimane alto durante il test, o durante il KOER (Key On Engine Running), se il segnale non esegue correttamente il ciclo alto-basso. Le cause di tale anomalia includono:

  • Circuito BPP interrotto o in corto circuito.
  • Circuito delle luci di stop interrotto o in corto circuito.
  • Modulo PCM danneggiato.
  • Malfunzionamento nei moduli collegati al circuito BPP, come il Rear Electronic Module (REM) o il Lighting Control Module (LCM) a seconda dell'allestimento.
  • Sensore del freno danneggiato o regolato in modo non corretto.

È necessario verificare sempre il corretto funzionamento delle luci di stop. Per quanto riguarda la localizzazione del guasto, il codice P1485 indica spesso una problematica nel cablaggio del corpo vettura, tipicamente posizionato attorno all'area del pannello laterale sinistro o all'interno del cruscotto; si raccomanda di consultare il manuale d'officina specifico per il posizionamento esatto.

schema elettrico sensore pedale freno e localizzazione connettori body computer

Architettura dei Sistemi di Ricircolo dei Gas di Scarico

Il moderno sistema di gestione delle emissioni si avvale di una vasta gamma di componenti integrati. La Figura 1 illustra il complesso schema di ricircolo dei gas di scarico adottato in molte motorizzazioni, tra cui quelle Renault.

Schema ricircolo gas di scarico Renault: Centralina motore, Turbocompressore, Attuatore waste gate, Scambiatore di calore, Catalizzatore, DPF, Sensore pressione differenziale, Valvola by-pass, Farfalla motorizzata

Il sistema comprende elementi cruciali come:

  • Catalizzatore di ossidazione e filtro antiparticolato (DPF).
  • Sensori di temperatura a monte e a valle del filtro, e a monte della turbina.
  • Sensore di pressione differenziale.
  • EGR ad alta pressione e, nei motori più moderni, EGR a bassa pressione.

Funzionamento dell'EGR a "Bassa Pressione"

Per abbattere ulteriormente gli ossidi di azoto (NOx), è stato incrementato il ricircolo dei gas. L'EGR di "bassa pressione" lavora ricircolando i gas di scarico direttamente a valle del DPF, dove il fluido si trova a pressione atmosferica.

La soluzione ideata da Renault sul motore 1.500 cc K9K prevede che l'EGR di bassa pressione lavori in simbiosi con una farfalla motorizzata posta sullo scarico. Parzializzando il condotto, questa farfalla crea la contropressione necessaria per forzare il passaggio dei gas verso l'aspirazione.

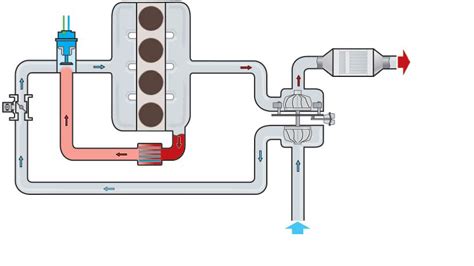

EGR bassa pressione motore K9K posizionata sul retro del motore

È importante ricordare che la farfalla motorizzata è saldata direttamente sul tubo che ne ospita l'alloggiamento. Entrambi i componenti, l'EGR a bassa pressione e la farfalla di scarico, sono soggetti ad accumulo di morchia, sebbene in misura ridotta rispetto ai componenti situati a monte del DPF.

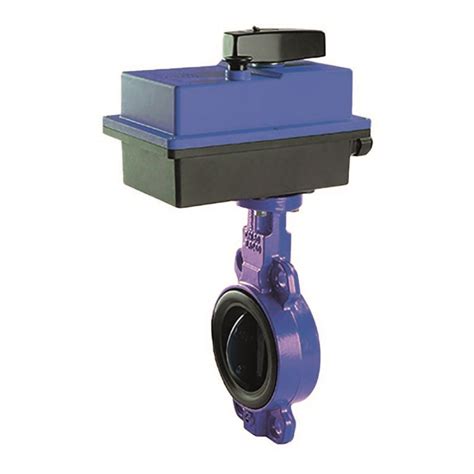

Farfalla motorizzata sullo scarico installata sulla tubazione

Procedure di Apprendimento e Sostituzione Componenti

Dopo la pulizia o la sostituzione dei componenti del sistema EGR o della farfalla, la procedura di apprendimento tramite strumento di diagnosi è un passaggio obbligato per garantire che la centralina motore (ECU) riconosca correttamente i nuovi parametri di funzionamento.

Procedura per l'EGR a Bassa Pressione

  1. Collegare lo strumento di diagnosi ed entrare nella centralina motore.
  2. Selezionare "apprendimento/memorizzazione della EGR a bassa pressione".
  3. Estrarre la carta dal lettore per interrompere l'alimentazione sotto chiave (+15).
  4. Attendere il messaggio di perdita di comunicazione o circa 9 minuti (fine Powerlatch).
  5. Non avviare il motore. Porre il veicolo in "Modalità Officina" (+15 forzato) e attendere 8 secondi.
  6. Verificare sul display che la voce "APPRENDIMENTO/MEMORIZZAZIONE FUNZIONE EGR A BASSA PRESSIONE" risulti "EFFETTUATO".

Procedura per la Farfalla sullo Scarico (Parzializzatore)

La procedura è identica, ma il risultato atteso sul display deve essere "APPRENDIMENTO/PROGRAMMAZIONE FARFALLA MOTORIZZATA LATO SCARICO risulti RILEVATO".

DIAGNOSI AUTO e RESET ERRORI a COSTO ZERO con questa INTERFACCIA DIAGNOSTICA OBD2.. MECCANICO ADDIO?

Gestione del Filtro Antiparticolato su Nissan Qashqai 2.0 Dci (M9R)

Un caso studio emblematico riguarda la Nissan Qashqai 2.0 Dci (motore M9R) con spia DPF accesa. Dopo la rigenerazione, pur spegnendosi la spia del filtro, permane l'accensione della spia motore. Il filtro antiparticolato agisce filtrando le particelle di carbonio tramite una struttura microporosa.

Il processo di rigenerazione viene azionato quando la massa di fuliggine raggiunge una soglia critica e sono soddisfatte le condizioni operative (temperatura refrigerante, ecc.). Il calcolatore modifica la strategia d'iniezione per innalzare la temperatura dei gas tra i 550°C e i 650°C, bruciando le particelle accumulate.

Analisi del guasto P2002 e P1435

In diagnosi si rilevano spesso i seguenti codici:

  • P2002: Filtro antiparticolato (riferito a un eccessivo accumulo di particolato).
  • P1435: Rigenerazione filtro antiparticolato.

Se la rigenerazione sembra conclusa con successo ma gli errori persistono, occorre analizzare i parametri in tempo reale:

  • Temperatura filtro: valore coerente.
  • Pressione differenziale: un valore tra 10-20 mbar al minimo indica un filtro fisicamente pulito.

Qualora non vi siano altri guasti apparenti (e il livello dell'olio/gasolio sia corretto), la strategia prevede di lanciare il comando di "sostituzione del filtro antiparticolato" tramite diagnosi. Questa operazione "resetta" il contatore della massa di fuliggine stimata nel calcolatore, permettendo al sistema di ripartire da una condizione di filtro nuovo e rimuovendo gli errori memorizzati che non possono essere cancellati con una semplice procedura di reset standard. È fondamentale comprendere che il P2002, in questo contesto, funge da indicatore di soglia massima di accumulo rilevata dai sensori di pressione differenziale, e la centralina richiede l'intervento di manutenzione programmata (sostituzione o rigenerazione forzata avanzata) per ripristinare i valori corretti di riferimento.
