Collegamenti e Problemi di Pressione nel Sistema Carburante della BMW E46 320d: Una Guida Approfondita

Il sistema di alimentazione del carburante di un veicolo è un insieme complesso di componenti che lavorano in sinergia per garantire il corretto funzionamento del motore. In particolare, nei moderni motori diesel come quello della BMW E46 320d, la pressione del carburante nel rail gioca un ruolo cruciale. Un valore non corretto, soprattutto in fase di avviamento, può impedire l'accensione del motore e generare specifici codici di errore. Comprendere i collegamenti e i potenziali punti di guasto in questo sistema è fondamentale per diagnosticare e risolvere efficacemente i problemi.

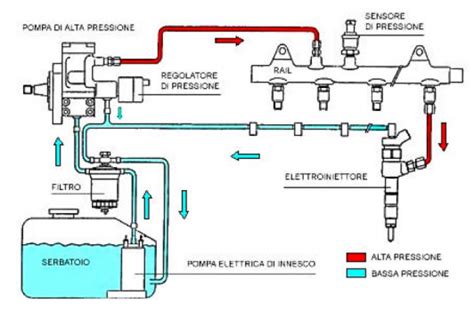

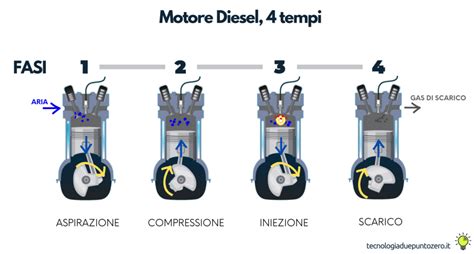

Il Sistema Common Rail: Pressione e Funzionamento

Il sistema Common Rail è una tecnologia avanzata che consente di erogare il carburante ad alta pressione direttamente negli iniettori. Questo permette una combustione più efficiente e una riduzione delle emissioni. Il cuore di questo sistema è il rail, un condotto comune che accumula il carburante ad alta pressione prima di distribuirlo agli iniettori. La pressione nel rail è monitorata da un sensore e regolata da una valvola di controllo della pressione.

In fase di avviamento, la centralina del motore (DDE) verifica che la pressione nel rail raggiunga un valore minimo predefinito per consentire l'iniezione del carburante. Se questa soglia non viene raggiunta, il motore non si avvia. L'errore "DDE: sorveglianza pressione rail ad avviamento motore" è un'indicazione diretta di questo problema e rappresenta un campanello d'allarme che richiede un'indagine approfondita di tutti i componenti coinvolti.

Componenti Chiave e Loro Ruolo nei Problemi di Pressione

Molteplici componenti possono influenzare la pressione del rail e, di conseguenza, la capacità del motore di avviarsi. Un'attenta analisi di ciascuno di essi è essenziale.

1. Il Circuito di Alimentazione del Carburante a Bassa Pressione

Prima che il carburante raggiunga la pompa alta pressione, deve essere prelevato dal serbatoio e fornito a una pressione sufficiente. Questo circuito include:

• Pompa del serbatoio: Situata all'interno del serbatoio del carburante, ha il compito di spingere il gasolio verso la pompa sotto il sedile. Stando a quanto emerso, una possibile causa potrebbe essere proprio la pompa del serbatoio.
• Pompa sotto il sedile: Nella BMW E46 320d, è presente una pompa elettrica ausiliaria situata solitamente sotto il sedile lato guida. Questa pompa è cruciale per garantire un flusso costante e una pressione adeguata alla pompa alta pressione. È stato riportato che in caso di "stessa cosa sul 330d, era la pompa sotto il sedile lato guida", la sostituzione ha risolto il problema, sebbene sia stato necessario "insistere un po’ per far salire la pressione". Tuttavia, è importante notare che anche questa pompa è stata già sostituita senza successo.
• Filtro carburante: Un filtro intasato può ostruire il flusso del carburante e ridurre la pressione in ingresso alla pompa alta pressione.
• Tubi del carburante: Perdite o ostruzioni nei tubi di mandata e ritorno del carburante possono compromettere l'integrità del sistema. È stato riscontrato una "perdita nella mandata gasolio" e la successiva sostituzione del "tubo mandata".

Punti di attenzione:

• Verificare la continuità dell'alimentazione elettrica alle pompe e la loro funzionalità effettiva.
• Ispezionare visivamente tutti i tubi del carburante per individuare eventuali perdite o piegature.
• La sostituzione del "relay della pompa" è un passo importante, poiché un relè difettoso può impedire l'alimentazione della pompa.

2. La Pompa Alta Pressione

La pompa alta pressione, come suggerisce il nome, è responsabile di generare la pressione elevata necessaria per il sistema Common Rail. La decisione di "sostituire la pompa alta pressione perché la macchina ha parecchi chilometri ed era un lavoro che volevo già fare" è un approccio proattivo, ma in questo caso non ha risolto il problema.

Punti di attenzione:

• Anche una pompa alta pressione nuova potrebbe presentare difetti di fabbricazione, sebbene sia raro.
• Verificare che la pompa riceva correttamente il carburante a bassa pressione.

3. Il Rail e i Suoi Componenti

Il rail è il distributore del carburante ad alta pressione. Al suo interno e in connessione con esso troviamo:

• Sensore di pressione rail: Questo sensore invia alla DDE informazioni sulla pressione attuale nel rail. Un sensore difettoso può fornire letture errate alla centralina, portando a diagnosi errate o mancati avviamenti.
• Regolatore di pressione rail: Questa valvola controlla la pressione all'interno del rail, scaricando l'eccesso di carburante verso il circuito di ritorno. Un malfunzionamento può causare una pressione troppo bassa o troppo alta.

Punti di attenzione:

• Sebbene non sia stato menzionato un controllo specifico del sensore o del regolatore di pressione, questi sono componenti critici da considerare.

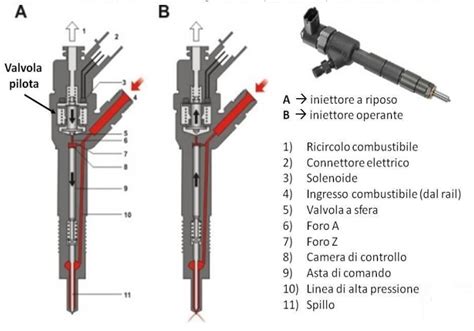

4. Gli Iniettori

Gli iniettori sono i dispositivi che spruzzano il carburante direttamente nella camera di combustione. Se gli iniettori non si aprono o non spruzzano correttamente, il motore non riceverà il carburante necessario per l'accensione. L'esperienza di "girare gli iniettori, staccandoli e provandoli tutti esternamente alla camera di scoppio, ma non spruzzano" è una prova significativa.

Punti di attenzione:

• Ritorno degli iniettori: Il circuito di ritorno degli iniettori è fondamentale. Se si è rotto il "ritorno degli iniettori (ormai la plastica era stracotta)" e si è provveduto alla "sostituzione anche tutto il ritorno", questo problema dovrebbe essere stato risolto. Tuttavia, un montaggio non perfetto o un componente difettoso nel nuovo circuito di ritorno potrebbe ancora causare problemi.
• Problemi elettrici agli iniettori: Un cablaggio difettoso o un problema alla DDE che impedisce l'attivazione degli iniettori può impedire lo spruzzo.

5. Guarnizioni e Tenute

Piccole perdite, anche se non immediatamente visibili, possono compromettere la tenuta del sistema e la capacità di mantenere la pressione. La sostituzione della "guarnizione del coperchio valvole" è stata la prima operazione, e sebbene non direttamente correlata alla pressione del carburante, può aver influenzato indirettamente altri componenti o connessioni durante il rimontaggio.

Diagnosi Approfondita e Passi Successivi

Il fatto che la pressione in accensione sia salita a "40 bar" dopo la sostituzione della pompa sotto il sedile, ma che il motore non parta e gli iniettori non spruzzino, è un dato cruciale. Un valore di 40 bar è generalmente troppo basso per l'avviamento di un motore diesel Common Rail, che richiede pressioni ben più elevate (spesso centinaia di bar) in fase di avviamento.

Verifiche ulteriori:

1. Monitoraggio della Pressione Rail Reale vs. Desiderata: Utilizzando un software diagnostico come ISTA (che è già in uso, dato l'errore "DDE: sorveglianza pressione rail ad avviamento motore"), è fondamentale monitorare in tempo reale la pressione del rail durante il tentativo di avviamento. Confrontare il valore misurato (40 bar) con il valore desiderato dalla DDE è il primo passo per capire la gravità del problema. Se la pressione desiderata è significativamente più alta di 40 bar, significa che il sistema non sta riuscendo a generare la pressione necessaria.

2. Test di Ritorno Iniettori: Anche se è stato sostituito il circuito di ritorno, è utile eseguire un test di ritorno degli iniettori per verificare se uno o più iniettori stanno disperdendo eccessivamente carburante nel circuito di ritorno, impedendo alla pressione di salire. Se gli iniettori non spruzzano affatto, questo test potrebbe non essere immediatamente rivelatore del problema di base, ma è una verifica standard per escludere ulteriori complicazioni.

3. Verifica Sensore di Pressione Rail: Un sensore di pressione rail difettoso può segnalare un valore errato alla DDE. Se la DDE "crede" che la pressione sia sufficiente, ma in realtà non lo è, non attiverà gli iniettori. Provare a scollegare il sensore di pressione rail (con cautela e seguendo le procedure) può indurre la DDE ad adottare un valore di pressione predefinito di emergenza, che in alcuni casi può permettere un avviamento se il sensore era la causa.

4. Verifica Regolatore di Pressione Rail: Similmente al sensore, un regolatore di pressione rail bloccato in posizione aperta o malfunzionante può impedire alla pressione di accumularsi nel rail.

5. Aria nel Circuito Carburante: L'interrogativo "forse è entrata aria?" è pertinente. Dopo aver sostituito diversi componenti del circuito carburante, è molto probabile che sia entrata aria nel sistema. I moderni sistemi diesel sono molto sensibili all'aria. È spesso necessario spurgare il sistema insistendo con l'avviamento o utilizzando una pompa manuale di spurgo. Alcuni veicoli hanno una procedura di spurgo automatica, ma potrebbe essere necessario eseguire diversi cicli di accensione e spegnimento o far girare il motorino di avviamento per un periodo prolungato per eliminare completamente l'aria. Questo è particolarmente vero per la pompa alta pressione, che deve essere completamente riempita di carburante.

6. Sincronizzazione della DDE (Digital Diesel Electronics): La procedura di sincronizzazione della DDE, menzionata come "provare a sincronizzare la dde, ma non capisco se va disinserito il relay 15, o se basta togliere la chiave", è un aspetto importante. In genere, la sincronizzazione tra DDE e EWS (Sistema Elettronico Antiavviamento) è un processo automatico che avviene quando la chiave è nel quadro e l'accensione è inserita. Tuttavia, per alcune procedure di reset o dopo interventi complessi, potrebbe essere necessario disinserire il relè 15 (che controlla l'alimentazione di alcuni moduli, inclusa la DDE) per un certo periodo di tempo (spesso 15-20 minuti) per consentire alla DDE di resettarsi completamente e rifare la sincronizzazione. La presenza di un sensore sul rail conferma che la DDE monitora attivamente la pressione, ma non impedisce la sincronizzazione.

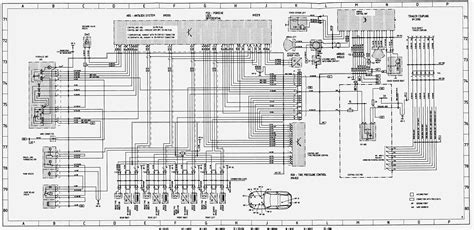

7. Cablaggio e Connessioni Elettriche: Con così tanti componenti sostituiti e cavi scollegati e ricollegati, è imperativo controllare "4 volte tutto" e assicurarsi che tutte le connessioni elettriche siano pulite, salde e prive di ossidazione. Un falso contatto o un cavo danneggiato può interrompere il segnale o l'alimentazione a un componente critico.

Considerazioni Finali

Dato che la pressione raggiunge solo i 40 bar e gli iniettori non spruzzano, l'attenzione dovrebbe essere rivolta principalmente a due aree:

1. Mancanza di Pressione Adeguata: I 40 bar sono troppo bassi. Questo indica un problema nel generare o mantenere la pressione nel circuito ad alta pressione. Potrebbe essere un problema residuo di aria nel sistema (molto probabile dopo tante sostituzioni), un sensore di pressione rail difettoso che legge un valore troppo basso, un regolatore di pressione rail bloccato aperto, o, sebbene la pompa alta pressione sia stata sostituita, un difetto nella nuova pompa o nella sua installazione. La possibilità che sia ancora la "pompa del serbatoio" (quella nel serbatoio stesso, non quella sotto il sedile) è valida, in quanto se non fornisce abbastanza carburante alla pompa sotto il sedile e, di conseguenza, alla pompa alta pressione, la pressione non potrà mai salire adeguatamente.

2. Iniettori Non Attivati: Se gli iniettori non spruzzano, anche con una pressione sufficiente (che in questo caso non c'è), la DDE potrebbe non dare il comando di apertura. Questo può essere dovuto a un problema elettrico agli iniettori stessi, un problema nel cablaggio degli iniettori, o un problema interno alla DDE che impedisce l'attivazione. Tuttavia, l'errore specifico sulla "sorveglianza pressione rail" suggerisce che la DDE non attiva gli iniettori perché non rileva una pressione adeguata.

Procedere sistematicamente, verificando ciascun componente e, soprattutto, monitorando i valori reali della pressione rail tramite diagnostica, è la chiave per risolvere questo tipo di problema complesso. L'eliminazione completa dell'aria dal sistema di alimentazione è spesso un passo critico e richiede pazienza.
