Il corretto collegamento di un alternatore è fondamentale per garantire un'adeguata ricarica delle batterie di bordo e il corretto funzionamento di tutti i sistemi elettrici di un'imbarcazione, in particolare quelle dotate di motori Volvo Penta. Comprendere lo schema di collegamento dell'alternatore non solo aiuta a diagnosticare eventuali problemi, ma permette anche di ottimizzare le prestazioni del sistema elettrico. Questo articolo si propone di fornire una guida completa, partendo dai principi fondamentali fino ad arrivare a dettagli specifici relativi agli alternatori Volvo Penta, integrando le informazioni fornite e ampliandole per una comprensione esaustiva.
La Funzione Primaria dell'Alternatore: Energia Elettrica dal Movimento
L'alternatore è un componente cruciale all'interno del sistema elettrico di qualsiasi motore, sia esso terrestre o marino. La sua funzione principale è quella di convertire l'energia meccanica, generata dalla rotazione del motore, in energia elettrica. Questa energia elettrica viene poi utilizzata per alimentare i vari dispositivi elettrici a bordo e, cosa di primaria importanza, per ricaricare le batterie. In sostanza, l'alternatore lavora in sinergia con la batteria per fornire la potenza necessaria a luci, ventole, pompe, strumentazione elettronica e qualsiasi altro componente elettrico installato sull'imbarcazione.
Componenti Chiave di un Alternatore
Per comprendere appieno il suo funzionamento e il suo collegamento, è utile conoscere i componenti principali di un alternatore:
- Puleggia: Collegata tramite una cinghia al motore, trasmette il movimento rotatorio all'alternatore. La dimensione della puleggia può influenzare la velocità di rotazione dell'alternatore e, di conseguenza, la sua capacità di erogare potenza a bassi regimi.
- Rotore: È la parte mobile dell'alternatore, un elettromagnete che ruota all'interno dello statore. La sua rotazione genera un campo magnetico variabile.
- Statore: È la parte fissa dell'alternatore, costituita da avvolgimenti di filo di rame. Il campo magnetico rotante del rotore induce una corrente alternata (AC) in questi avvolgimenti.
- Regolatore di Tensione: Questo componente elettronico o elettromeccanico è essenziale per mantenere la tensione di uscita dell'alternatore entro un intervallo di valori accettabile, evitando sia il sottocarico che il sovraccarico delle batterie. Esso regola la corrente di eccitazione del rotore.
- Ponte Raddrizzatore (Diodi): Poiché l'energia generata dal rotore è corrente alternata (AC), e la maggior parte dei sistemi di bordo e le batterie richiedono corrente continua (DC), il ponte raddrizzatore converte l'AC in DC.
- Ventola di Raffreddamento: L'alternatore genera calore durante il suo funzionamento, specialmente sotto carico elevato. La ventola aiuta a dissipare questo calore, prevenendo il surriscaldamento.
- Anelli Collettori e Spazzole di Carbone: Questi componenti trasmettono la corrente elettrica dal regolatore al rotore, permettendo la creazione del campo magnetico. Le spazzole, essendo soggette ad usura, sono un componente che può richiedere sostituzione nel tempo.
Il Principio di Funzionamento: Dalla Meccanica all'Elettricità

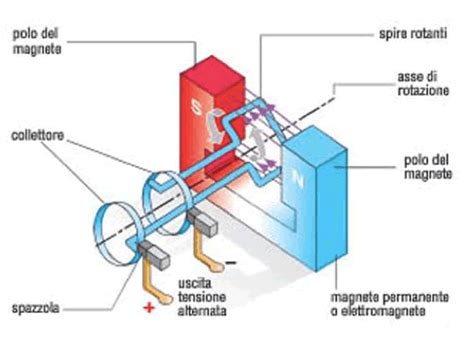

Il funzionamento di un alternatore si basa sulla legge di Faraday-Lenz. Quando il motore è in funzione, la cinghia aziona la puleggia dell'alternatore, mettendo in rotazione il rotore. Il rotore, essendo un elettromagnete, genera un campo magnetico che interseca gli avvolgimenti dello statore. Questa interazione induce una forza elettromotrice (tensione) negli avvolgimenti dello statore, generando corrente alternata.
La corrente generata è inizialmente AC. Il ponte raddrizzatore, composto da diodi, trasforma questa corrente alternata in corrente continua, rendendola utilizzabile per caricare le batterie e alimentare i dispositivi di bordo. Il regolatore di tensione, monitorando costantemente la tensione di uscita, gestisce la corrente di eccitazione del rotore. Se la tensione è troppo bassa, aumenta l'eccitazione per incrementare la produzione; se è troppo alta, la riduce per evitare danni.
Comprendere gli Schemi Elettrici dell'Alternatore: Terminali e Collegamenti
Un aspetto cruciale per la corretta installazione e manutenzione di un alternatore è la comprensione del suo schema elettrico. Questo schema illustra come i vari terminali dell'alternatore sono collegati al resto del circuito elettrico dell'imbarcazione. I collegamenti più comuni includono:
- B+ (Batteria Positivo): Questo è il terminale principale di uscita della corrente continua prodotta dall'alternatore. Viene collegato direttamente al polo positivo della batteria o al bus di distribuzione principale dell'impianto elettrico. È importante misurare la tensione tra questo terminale e la massa per verificarne il corretto funzionamento.
- D+ (o L - Lampada di Carica/Regolatore): Questo terminale è collegato alla spia di avvertimento carica batteria sul quadro strumenti. In condizioni normali, quando il motore è spento, la spia si accende a causa della corrente che fluisce dalla batteria attraverso la spia al terminale D+. Quando l'alternatore inizia a produrre corrente, la tensione sul terminale D+ eguaglia quella della batteria, e la spia si spegne. Questo terminale è anche utilizzato per alimentare il regolatore di tensione.
- IG (Accensione/Ingresso Chiave): Questo terminale è collegato al circuito di accensione. Quando la chiave di accensione è girata su "ON" (motore spento o in moto), questo terminale fornisce la tensione necessaria per eccitare inizialmente il regolatore di tensione e avviare il processo di carica. La sua attivazione è fondamentale per l'eccitazione iniziale dell'alternatore.
- W (onda/segnale contagiri): Non sempre presente, questo terminale fornisce un segnale a corrente alternata la cui frequenza è proporzionale alla velocità di rotazione del rotore dell'alternatore. Questo segnale viene solitamente inviato al contagiri per indicare i giri del motore.
Esistono diversi tipi di schemi di cablaggio, tra cui:
- Schema a 3 fili: Il più comune, che include i terminali B+, D+ e IG (o un terminale simile per l'accensione).
- Con regolatore esterno: In alcuni sistemi più vecchi o specifici, il regolatore di tensione potrebbe essere un'unità separata dall'alternatore.
- Con controllo PCM (Powertrain Control Module): Nei sistemi più moderni e sofisticati, la gestione dell'alternatore è integrata nel modulo di controllo del motore, offrendo un controllo più preciso e una maggiore efficienza.
Alternatori Volvo Penta: Specificità e Problematiche Comuni
I motori Volvo Penta, noti per la loro affidabilità, utilizzano alternatori che, come tutti i componenti meccanici ed elettronici, possono andare incontro a malfunzionamenti. Le esperienze condivise evidenziano alcune problematiche ricorrenti e considerazioni importanti:
Problemi di Ricarica al Minimo e Beep Saltuari
Uno dei problemi più frequentemente riportati è la comparsa di "beep" saltuari della spia dell'alternatore quando il motore è al minimo, specialmente durante il rientro in porto, quando le batterie sono già sostanzialmente cariche. Questo fenomeno può essere accompagnato da un funzionamento irregolare del contagiri, che a volte va a zero, indicando una perdita di carica.
spia batteria!perché si accende? alternatore rotto?
Le cause ipotizzate includono spesso il regolatore di tensione, soprattutto se il problema si manifesta in modo intermittente e peggiora gradualmente nel tempo. Un regolatore difettoso potrebbe non fornire l'eccitazione corretta al minimo, quando il carico elettrico è elevato e la velocità di rotazione dell'alternatore è bassa. Altre possibili cause possono essere la piastra dei diodi o, in casi più rari, problemi ai carboncini.
La risoluzione temporanea di questi problemi, come lo spegnimento e il riaccensione rapida della chiave di accensione (con motore in moto), suggerisce un problema elettronico piuttosto che un guasto meccanico totale.
Surriscaldamento e Dissipazione del Calore
Alcuni alternatori di potenza, come i modelli Valeo menzionati, presentano una carcassa parzialmente in plastica e un design "chiuso" per quanto riguarda le alette di raffreddamento. Sebbene questo possa essere un design efficiente per alcuni motori, la dissipazione del calore è un fattore critico, specialmente per alternatori ad alta potenza. Un raffreddamento inadeguato può portare a un surriscaldamento, riducendo l'efficienza e la durata dell'alternatore.
È stato osservato che alcuni alternatori, anche di marchi rinomati come Balmar, possono scaldare eccessivamente in determinate condizioni. Il passaggio a un alternatore Bosch da 120A è stato riportato come una soluzione efficace per ottenere una temperatura di esercizio inferiore e una migliore resa. Questo suggerisce l'importanza di valutare attentamente il sistema di raffreddamento dell'alternatore e la sua compatibilità con l'ambiente marino.
Durata e Affidabilità degli Alternatori
La durata degli alternatori può variare notevolmente. L'esperienza di guasti multipli sullo stesso tipo di alternatore, anche a distanza di pochi mesi, solleva interrogativi sulla loro affidabilità a lungo termine. La sostituzione di un alternatore difettoso con uno identico è una soluzione comune, ma non sempre garantisce una durata prolungata.
L'investimento in un alternatore di qualità superiore, anche se più costoso, può risultare più conveniente nel lungo periodo, riducendo i tempi di fermo imbarcazione e i costi di manutenzione.
Pulegge e Rapporti di Trasmissione
La puleggia dell'alternatore gioca un ruolo significativo. La sua dimensione determina il rapporto di trasmissione tra il motore e l'alternatore. Una puleggia leggermente più piccola può aumentare il regime di rotazione dell'alternatore a bassi giri del motore, migliorando la carica al minimo. Tuttavia, è fondamentale che la puleggia sia dimensionata correttamente per evitare di sovraccaricare la cinghia e l'alternatore stesso. La mancanza della puleggia nei ricambi acquistati è una problematica da considerare.
Soluzioni e Considerazioni per la Scelta dell'Alternatore
Di fronte a problemi o alla necessità di sostituire un alternatore Volvo Penta, diverse opzioni possono essere considerate:
- Ricambi Originali o Equivalenti: La scelta più diretta è la sostituzione con un alternatore identico a quello originale. Questo garantisce la compatibilità, ma è importante valutare la qualità e l'affidabilità del ricambio.
- Alternatori di Potenza Maggiore: Per imbarcazioni con un elevato fabbisogno energetico (es. elettronica avanzata, verricelli potenti, sistemi di refrigerazione), un alternatore di potenza maggiore può essere una soluzione vantaggiosa. Marche come Balmar sono note per le loro alte prestazioni, ma è necessario considerare la gestione del calore e la compatibilità con il sistema.
- Alternatori Bosch: Come menzionato, alcuni utenti hanno trovato successo con alternatori Bosch, apprezzandone l'efficienza termica e la resa.
- Verifica dei Componenti: Prima di sostituire l'intero alternatore, è consigliabile verificare componenti come il regolatore di tensione e la piastra dei diodi, che possono essere sostituiti separatamente in alcuni casi.
È importante notare che, in caso di guasto dell'unico alternatore a bordo, l'imbarcazione può continuare a navigare finché la batteria è carica. Tuttavia, con l'aumento dell'elettronica di bordo (pompe carburante elettriche, valvole elettriche), la dipendenza dall'alternatore è diventata critica. Avere un alternatore di rispetto e cinghie di ricambio a bordo, e aver praticato la sostituzione, è una precauzione sensata.
Manutenzione e Prevenzione
Una corretta manutenzione può prolungare significativamente la vita dell'alternatore:
- Tensione della Cinghia: Assicurarsi che la cinghia dell'alternatore sia tesa correttamente. Una cinghia troppo allentata può slittare, compromettendo la carica e causando usura prematura.
- Pulizia: Mantenere pulita la zona intorno all'alternatore, rimuovendo detriti e sale che potrebbero interferire con il raffreddamento o causare corrosione.
- Controllo Periodico: Verificare regolarmente la tensione di carica dell'alternatore con un multimetro, specialmente al minimo e a regimi più elevati.
- Cavi e Connessioni: Ispezionare i cavi e le connessioni per segni di corrosione, danni o allentamenti. I cavi di buona qualità, come il cavo saldatrice menzionato, possono garantire una maggiore durata e affidabilità.
La comprensione dello schema di collegamento dell'alternatore Volvo Penta e la consapevolezza delle problematiche comuni sono passi fondamentali per garantire un sistema elettrico marino efficiente e affidabile. Una corretta diagnosi, una manutenzione preventiva e la scelta oculata dei componenti di ricambio contribuiranno a mantenere la vostra imbarcazione in perfetta efficienza.
