La Fiat Panda 4x4, con la sua robustezza e versatilità, ha saputo conquistare un posto speciale nel cuore degli appassionati di fuoristrada e non solo. Tuttavia, come molti veicoli della sua epoca, i modelli più datati sono equipaggiati con sistemi di accensione tradizionali, basati su spinterogeni a puntine. L'aggiornamento a un sistema di accensione elettronico, o "breakerless", rappresenta una modifica significativa che può migliorare notevolmente le prestazioni, l'affidabilità e l'efficienza del motore. Questo passaggio elimina le componenti meccaniche soggette a usura e introduce una maggiore precisione nella gestione della scintilla.
La motivazione principale dietro un tale aggiornamento risiede nella ricerca di un funzionamento più fluido del motore e di una maggiore energia alle candele, benefici che i sistemi elettronici sono in grado di offrire costantemente. Tuttavia, intraprendere questa modifica può presentare delle sfide, soprattutto per quanto riguarda la reperibilità di informazioni dettagliate e schemi di collegamento. La visualizzazione di questo argomento non è completa. Molti appassionati, cercando di capire i collegamenti da effettuare per la sostituzione dello spinterogeno, si trovano di fronte a una carenza di risorse. Ho trovato diverse discussioni sull'argomento (sostituzione dello spinterogeno a puntine con modello ad accensione breakerless) ma purtroppo molte foto sono state eliminate dal server di imageshack. Questa assenza di supporto visivo rende più complessa la comprensione dei passaggi pratici, costringendo spesso a procedere per tentativi o a basarsi su descrizioni testuali che, seppur utili, non possono sostituire uno schema grafico chiaro.
Lo Spinterogeno a Puntine vs. l'Accensione Elettronica

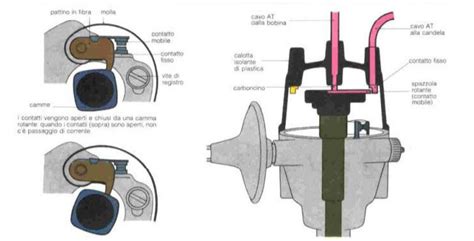

Per comprendere appieno il valore di questo aggiornamento, è fondamentale distinguere tra i due sistemi. Lo spinterogeno a puntine, o accensione tradizionale, si basa su un meccanismo meccanico per interrompere la corrente nel circuito primario della bobina di accensione. Le puntine platinate si aprono e si chiudono al passaggio delle camme sull'albero dello spinterogeno, generando un campo magnetico collassante nella bobina che induce un'alta tensione nel circuito secondario, inviando la scintilla alle candele attraverso il rotore e la calotta. Questo sistema è semplice ma presenta diversi svantaggi: le puntine sono soggette a usura, richiedono regolazioni periodiche della distanza (gap), e la loro efficienza diminuisce ad alti regimi di rotazione e con l'usura, portando a una scintilla meno potente e meno precisa.
L'accensione elettronica, o "breakerless", elimina completamente le puntine meccaniche. Al loro posto, utilizza sensori (come sensori a effetto Hall o sensori induttivi) per rilevare la posizione dell'albero motore e determinare il momento esatto in cui generare la scintilla. Un modulo elettronico (a volte integrato nello spinterogeno stesso, a volte esterno e chiamato "centralina") gestisce l'interruzione della corrente nel circuito primario della bobina. Questo si traduce in una serie di benefici tangibili: eliminazione dell'usura delle puntine e della necessità di regolazioni, una scintilla più costante e potente a tutti i regimi, tempi di risposta più rapidi e una maggiore affidabilità generale del sistema. Il risultato è che già senza le puntine il funzionamento del motore è più fluido. La precisione elettronica garantisce che l'anticipo di accensione sia sempre ottimale, contribuendo a una combustione più completa e, di conseguenza, a minori emissioni e potenzialmente a un leggero miglioramento dei consumi.
La Bobina di Accensione: Un Componente Cruciale per l'Upgrade
Una delle domande più frequenti che emergono durante la pianificazione di questo upgrade riguarda la compatibilità della bobina esistente. L'utente ha chiesto: "La bobina che ho montata è la classica a barilotto; posso mantenerla ?" La risposta, come spesso accade in ambito tecnico, richiede una specificazione. Sebbene una bobina a barilotto tradizionale possa tecnicamente funzionare con un sistema breakerless, per ottenere i massimi benefici dall'accensione elettronica, è fortemente consigliato utilizzare una bobina specifica. Come sottolineato da un esperto, "Ciao, con lo spinterogeno elettronico devi usare l'apposita bobina, perché è vero che già senza le puntine il funzionamento del motore è più fluido, ma la bobina apposita dà molta più corrente alle candele, e lo fa anche ai bassi regimi…"
[IT] Principi di funzionamento della bobina di accensione
Le bobine progettate per sistemi di accensione elettronica hanno caratteristiche diverse rispetto a quelle per sistemi a puntine. Generalmente, presentano una resistenza primaria inferiore e sono in grado di gestire correnti più elevate, il che permette loro di caricarsi e scaricarsi più rapidamente. Questa capacità si traduce in una scintilla di maggiore intensità e durata, specialmente ai regimi più bassi, dove la bobina ha più tempo per caricarsi completamente. Una scintilla più potente significa una combustione più efficiente del carburante, riducendo i casi di misfire (mancate accensioni) e migliorando la risposta dell'acceleratore. Non è raro trovare queste bobine a costi contenuti; ad esempio, "Io l'avevo presa in demolizione, 10 euro!", il che dimostra che non sempre è necessario un investimento ingente per ottenere un componente chiave. È fondamentale, quindi, considerare la bobina come parte integrante dell'aggiornamento e non come un elemento separato.

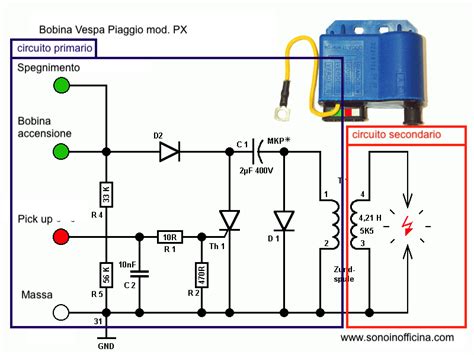

Principi di Collegamento dello Spinterogeno Elettronico
Il cuore della questione per molti appassionati è proprio "vorrei capire i collegamenti da effettuare". Sebbene uno schema universale e dettagliato per ogni possibile combinazione di spinterogeno elettronico aftermarket e Panda 4x4 originale possa essere difficile da reperire a causa delle variazioni tra i diversi kit e modelli, è possibile delineare i principi generali di collegamento. L'obiettivo è fornire una guida chiara, pur riconoscendo che specificità possono esistere.
Un sistema di accensione breakerless tipicamente richiede i seguenti collegamenti:
Alimentazione (positiva, +12V): Il modulo di accensione elettronica (che sia integrato nello spinterogeno o una centralina separata) necessita di un'alimentazione a 12 volt, stabile e commutata, solitamente prelevata dal filo che alimenta l'originale bobina di accensione dopo il quadro (cioè, quando la chiave è in posizione ON o START). È essenziale che questa alimentazione sia sufficientemente robusta per sostenere il carico del modulo e della bobina. In alcuni casi, potrebbe essere consigliabile installare un relè per garantire un'alimentazione diretta dalla batteria, controllata dal filo del quadro, specialmente se si utilizza una bobina ad alta energia.
Massa (negativa, GND): Un collegamento a massa solido e pulito è cruciale per il corretto funzionamento di qualsiasi componente elettronico. Questo filo dovrebbe essere collegato a un punto metallico del telaio del veicolo o del blocco motore che garantisca una perfetta continuità elettrica. Una massa insufficiente può causare malfunzionamenti intermittenti o una scintilla debole.
Collegamento alla Bobina di Accensione:
- Terminale positivo (+) della bobina: Questo terminale riceve l'alimentazione a 12V (direttamente o tramite il modulo di accensione a seconda del kit).
- Terminale negativo (-) o "trigger" della bobina: Questo è il terminale dove il modulo di accensione elettronica si collega per interrompere il circuito primario della bobina e indurre l'alta tensione. Il modulo "decide" quando interrompere la corrente in base ai segnali ricevuti dal sensore interno allo spinterogeno. È qui che la bobina apposita, con la sua bassa resistenza primaria, può fare la differenza, permettendo al modulo di gestire il ciclo di carica e scarica in modo più efficace.
Segnale dal Sensore dello Spinterogeno: All'interno dello spinterogeno elettronico, un sensore (Hall o induttivo) genera impulsi che indicano la posizione dell'albero motore. Questi impulsi vengono inviati al modulo di accensione elettronica, che li interpreta per determinare il momento ottimale per la generazione della scintilla. I fili che portano questi segnali sono solitamente due o tre, a seconda del tipo di sensore e del produttore. Devono essere collegati ai terminali specifici sul modulo di accensione.
Collegamento al Contagiri (se presente): Alcuni moduli di accensione elettronica o spinterogeni possono avere un'uscita dedicata per il contagiri. Questo segnale solitamente preleva gli impulsi dal terminale negativo (-) della bobina o da un'uscita specifica del modulo. Se il contagiri originale del vettaulo non funziona correttamente dopo l'installazione, potrebbe essere necessario un adattatore o una modifica del cablaggio del contagiri.
È importante consultare sempre le istruzioni specifiche fornite con il kit di conversione o lo spinterogeno elettronico acquistato. Se le istruzioni non sono chiare o mancanti, identificare i terminali del nuovo spinterogeno e del modulo associato (se separato) è il primo passo. I terminali sono spesso etichettati o il loro ruolo può essere dedotto dalla documentazione tecnica del produttore del kit. Una volta identificati, il collegamento segue i principi sopra descritti.
Vantaggi Operativi e Prestazionali
L'installazione di uno spinterogeno elettronico apporta una serie di miglioramenti che vanno oltre la semplice eliminazione delle puntine. Il beneficio primario è una maggiore affidabilità e precisione. Senza parti meccaniche soggette a usura e derive, l'anticipo di accensione rimane costante e preciso nel tempo. Questo si traduce in:
- Avviamento più facile: La scintilla potente e costante facilita l'avviamento a freddo e a caldo.
- Maggiore fluidità di marcia: Il motore risponde meglio e in modo più lineare ai comandi dell'acceleratore, senza incertezze o vuoti di erogazione. Questo è il risultato diretto di una combustione più efficiente e completa.
- Migliore erogazione di potenza: Specialmente ai regimi medio-alti, l'energia della scintilla permette una combustione più rapida e completa della miscela aria/carburante, potenzialmente aumentando la potenza e la coppia disponibili.
- Ridotta manutenzione: Eliminando le puntine e il condensatore, si elimina anche la necessità di regolazioni periodiche e sostituzioni di questi componenti.
- Potenziale riduzione dei consumi e delle emissioni: Una combustione più efficiente può portare a un leggero miglioramento dell'efficienza del carburante e a una riduzione degli inquinanti.
La capacità della bobina apposita [di dare] molta più corrente alle candele, e [di farlo] anche ai bassi regimi, è un fattore chiave in questi miglioramenti. La maggiore energia della scintilla permette di incendiare la miscela aria/carburante in modo più efficace, anche in condizioni non ottimali (ad esempio, con miscele magre o ricche, o a temperature estreme). Questo è particolarmente vantaggioso per un veicolo come la Panda 4x4, che può trovarsi ad operare in condizioni ambientali diverse e su terreni variabili, dove una risposta pronta e affidabile del motore è fondamentale.
Considerazioni Pratiche per l'Installazione
Prima di procedere con l'installazione, è consigliabile scollegare la batteria del veicolo per evitare cortocircuiti accidentali. Dopo aver rimosso lo spinterogeno a puntine, che spesso viene sfilato dopo aver allentato una vite o un morsetto, è fondamentale segnare la posizione del rotore e il punto in cui punta il corpo dello spinterogeno. Questo aiuterà a installare il nuovo spinterogeno elettronico nella stessa posizione approssimativa, facilitando la successiva regolazione dell'anticipo.

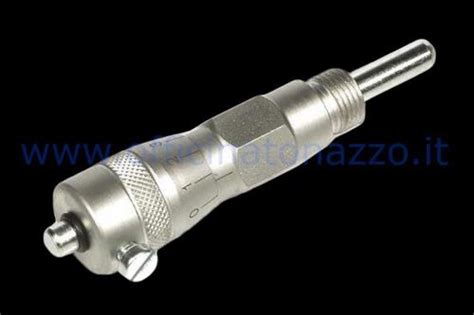

Una volta installato il nuovo spinterogeno e completati i collegamenti elettrici, sarà necessario regolare l'anticipo di accensione. Questa operazione è cruciale per il corretto funzionamento del motore e deve essere eseguita con precisione. Idealmente, si dovrebbe utilizzare una pistola stroboscopica per allineare i segni di riferimento sul volano o sulla puleggia dell'albero motore con il valore di anticipo specificato dal costruttore per il motore. Alcuni kit elettronici potrebbero avere raccomandazioni leggermente diverse rispetto all'anticipo di fabbrica, quindi è importante leggere attentamente le istruzioni. Un anticipo errato può causare battiti in testa (detonazione), surriscaldamento del motore o perdita di potenza.
Infine, dopo l'installazione e la regolazione, è sempre consigliabile effettuare un test su strada per verificare il comportamento del motore in diverse condizioni di carico e regime. Ascoltare attentamente eventuali rumori anomali o sensazioni di guida insolite. La sostituzione dello spinterogeno a puntine con un modello ad accensione breakerless è un aggiornamento che, se eseguito correttamente, può rivitalizzare un veicolo d'epoca come la Panda 4x4, offrendo un'esperienza di guida più moderna e affidabile.
